TG伸缩式套筒液压缸.doc

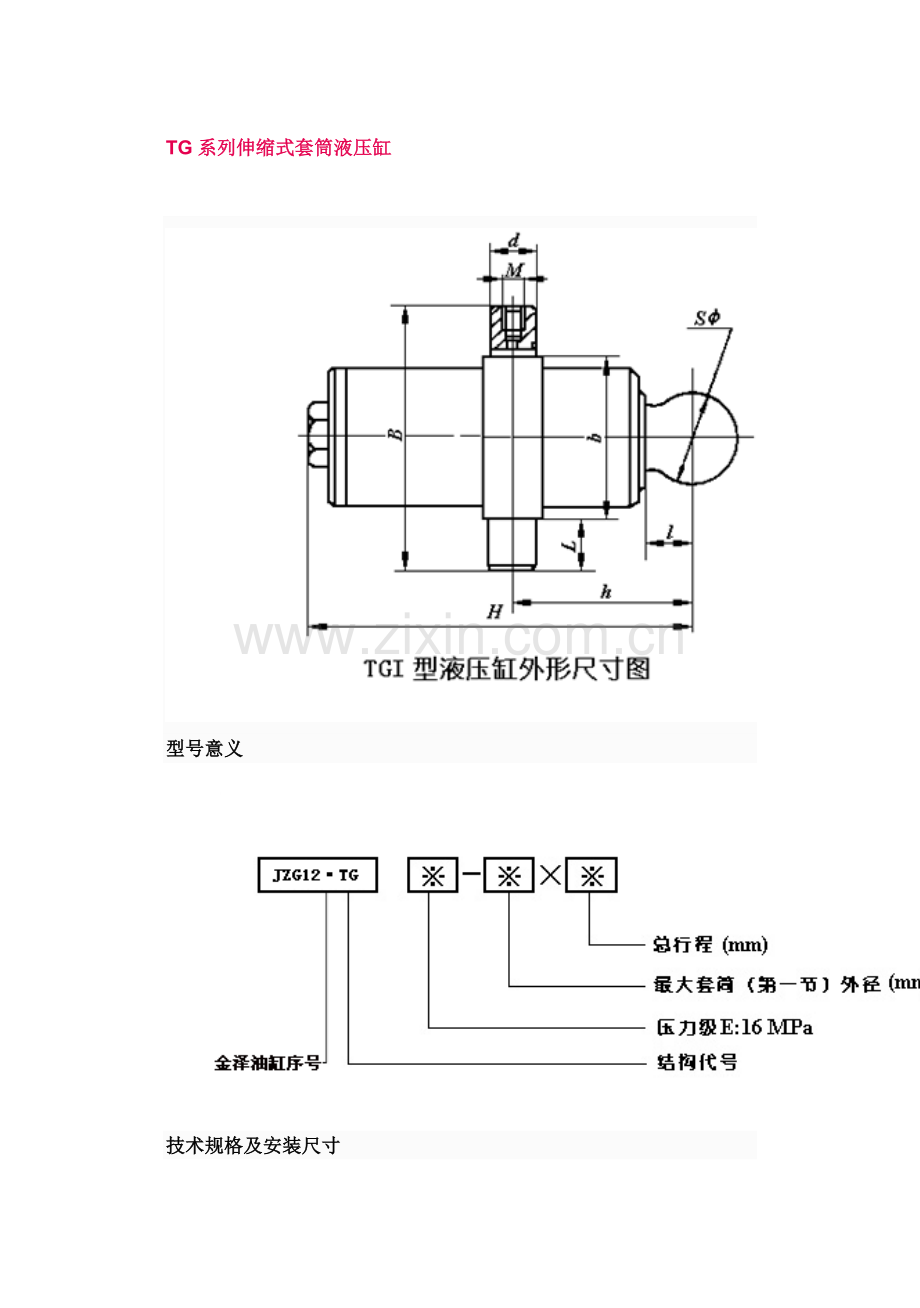

TG系列伸缩式套筒液压缸

型号意义

技术规格及安装尺寸

尺寸/mm
型号
H
h
b
L
l
SФ
Ф
d
M
额定压力/MPa
最高压力/MPa
总行程
额定理论推力/kN
首级
末级
5QTG-140×160
300
115
190
50
30
50
30
50
M27×2
16
20
800
246.17
44.50
4QTG-140×160
640
80.43
5QTG-140×200
350
125
1000
44.50
4QTG-140×200
800
80.43
5QTG-140×250
405
130
190
50
30
50
30
50
M27×2
16
20
1250
246.17
44.50
4QTG-140×250
1000
80.43
5QTG-140×320
480
135
1600
44.50
4QTG-140×320
1280
80.43
5QTG-220×650
565
165
320
68
65
105
80
90
M42×2
3200
607.90
180.86
4QTG-250×850
605
205
350
75
75
120
95
100
M42×2
3600
785
180.86

尺寸/mm
型号
额定压力/MPa
最高压力/MPa
总行程
外形尺寸（长×宽×高）
额定理论推力/kN
h
B
b
L
d
SФ
M
l
H≤
单级行程
首级
末级
250
300
340
2TGI-60×250
16
20
500
455×157×93
44.5
20.11
140
157
97
30
30
50
M20×1.5
30
430
490
540
2TGI-70×250
455×169×105
61.60
31.41
169
109
2TGI-80×250
455×200×116
80.43
44.50
200
120
40
40
2TGI-80×300
600
505×200×116
2TGI-90×300
505×212×128
101.79
61.60
212
132
2TGI-90×340
680
565×212×128
3TGI-90×250
750
455×212×128
31.41
3TGI-90×300
900
505×212×128
3TGI-100×300
505×240×136
125.66
44.50
240
140
50
50
3TGI-100×340
1020
565×240×136
3TGI-110×250
750
455×252×148
152.05
61.60
252
152
3TGI-110×340
1020
565×252×148

尺寸/mm
型号
伸出套筒外径
总行程
安装中心距
额定压力/MPa
理论最大推力/kN
D1
D2
SФ
L
M
首级
末级
3TG-E100×※
100/80/60
660～1500
440～754
16
123.6
44.13
150
125
60
40
M22×1.5
3TG-E125×※
125/100/80
660～3430
440～745
193.2
78.45
175
150
60
40
4TG-E125×※
125/100/80/60
880～2000
440～745
193.2
44.13
175
150
60
40
3TG-E150×※
150/125/100
660～1500
450～755
277.5
123.6
200
175
70
45
M27×2
4TG-E160×※
160/125/100/80
880～4620
450～755
277.5
78.45
200
175
70
45
5TG-E150×※
150/125/100/80/60
1100～2500
450～755
277.5
44.13
200
175
70
45
4TG-E180×※
180/150/125
880～4280
470～775
400
123.6
245
215
80
55
4TG-E180×※
180/150/125
880～3430
470～775
400
123.6
245
215
80
55
5TG-E180×※
180/150/125/100
1100～2500
470～775
400
78.45
245
215
80
55
4TG-E220×※
220/160/125
880～4500
520～865
607
123.6
299
310
95
65
M33×2
4TG-E250×※
250/180/140
880～4860
540～880
785
246.18
325
340
105
75
4TG-E280×※
280/200/160
880～5210
580～950
985
321.54
377
370
120
85
