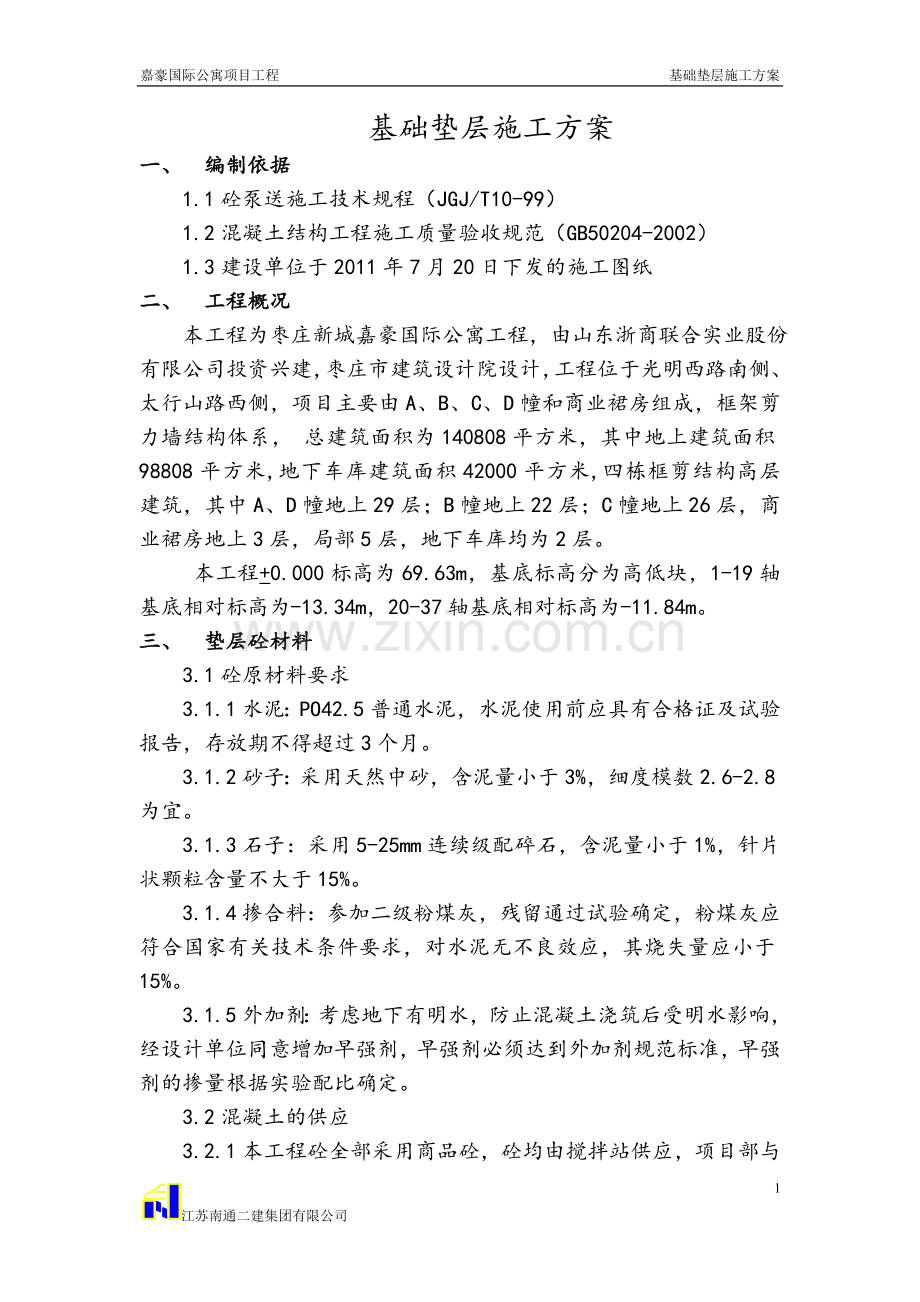

嘉豪国际公寓项目工程 基础垫层施工方案基础垫层施工方案一、 编制依据1.1砼泵送施工技术规程（JGJ/T10-99）1.2混凝土结构工程施工质量验收规范（GB50204-2002）1.3建设单位于2011年7月20日下发的施工图纸二、 工程概况 本工程为枣庄新城嘉豪国际公寓工程，由山东浙商联合实业股份有限公司投资兴建，枣庄市建筑设计院设计，工程位于光明西路南侧、太行山路西侧，项目主要由A、B、C、D幢和商业裙房组成，框架剪力墙结构体系， 总建筑面积为140808平方米，其中地上建筑面积98808平方米,地下车库建筑面积42000平方米,四栋框剪结构高层建筑，其中A、D幢地上29层；B幢地上22层；C幢地上26层，商业裙房地上3层，局部5层，地下车库均为2层。 本工程+0.000标高为69.63m，基底标高分为高低块，1-19轴基底相对标高为-13.34m，20-37轴基底相对标高为-11.84m。三、 垫层砼材料3.1砼原材料要求3.1.1水泥：PO42.5普通水泥，水泥使用前应具有合格证及试验报告，存放期不得超过3个月。3.1.2砂子：采用天然中砂，含泥量小于3%，细度模数2.6-2.8为宜。3.1.3石子：采用5-25mm连续级配碎石，含泥量小于1%，针片状颗粒含量不大于15%。3.1.4掺合料：参加二级粉煤灰，残留通过试验确定，粉煤灰应符合国家有关技术条件要求，对水泥无不良效应，其烧失量应小于15%。3.1.5外加剂：考虑地下有明水，防止混凝土浇筑后受明水影响，经设计单位同意增加早强剂，早强剂必须达到外加剂规范标准，早强剂的掺量根据实验配比确定。3.2混凝土的供应3.2.1本工程砼全部采用商品砼，砼均由搅拌站供应，项目部与商品砼供应单位签订技术质量要求合同。砼原材料计量要准确，并经常对砼的质量进行监控，以保证工程质量。3.2.2混凝土坍落度要求：本工程采用泵送混凝土，对坍落度的要求要加强检查。现场测定混凝土坍落度，每班不少于两次，如发现某阶段坍落度不够稳定，每车测一次，并及时做好记录，对混凝土坍落度不符合要求的车辆责令退回。垫层砼坍落度控制在140-160mm之间。3.2.3混凝土的初凝、终凝要求为保证混凝土浇筑不出现冷缝，要求商品混凝土初凝时间不得低于6小时，终凝时间不得大于10小时。还必须根据温度变化和交通堵塞情况，进行及时相应的调整。3.3砼的运输3.3.1根据划分施工段为作为计算砼的供应量，根据供应量和浇筑时间的要求，确定每次浇筑所需配备的运输车辆数，确保现场砼连续浇筑，避免在施工过程中出现冷缝。场内砼运输采用汽车泵泵送，汽车泵和混凝土罐车全部进入深基坑把砼直接送到浇筑面。3.3.2砼运输罐车达到率必须保证工地至少有一台罐车等待浇筑，现场与搅拌站必须保持密切联系，随时根据浇筑进度情况调整车辆密度，并设专人负责指挥，以免车辆相互拥挤阻塞。3.4质量要求：预拌砼到场后出现坍落度过小、过大、离析或分层现象，则应对砼进行处理：倒掉或退回。坍落度过小，严禁往罐车内加水，搅拌站可根据坍落度损失情况指派专人加适量减水剂，要严格控制加量。四、 准备工作4.1机具和人员施工前，一切施工用的机具、人员准备充分。机具有：汽车地泵、以及尖锹、平锹、砼吊斗、插入式振捣棒、木抹子、铁抹子、铝合金长刮尺等。所有机具均应在浇筑砼前进行检查，同时配备专职技工，随时检修。在砼浇筑期间，要保证水、电、照明不中段。机械设备数量表序号设备名称型号单位数量性能备注1汽车输送泵47m台12混凝土地泵台13砼振捣棒5034平台振动器3施工人员安排表砼振捣普工电工养护工机电维修泵车司机2061033334.2现场准备对天气、供电情况进行了解，确保砼浇筑期间避开停电及大雨天气。夜间施工配备好足够的夜间照明设备，夜间施工提前与环保部门提出申请。4.3标高的控制基底为风化岩层，无法钉入钢筋头，标高控制方法：采用灰饼控制法，用水准仪抄测灰饼顶高度为垫层面高度，采用 1:1水泥砂浆作100mm见方的灰饼，两头做好灰饼拉通线，中间每间隔2m作一个灰饼，灰饼高度为垫层厚度，矩形布置灰饼。根据灰饼用刮尺找平标高，找平过程中随时用水准仪复测，严格控制板面标高。4.4预备足够量的棉毡和塑料薄膜，供覆盖保温使用。4.5作业条件4.5.1垫层浇筑部位的基底清槽工作完成，标高轴线复测准确。4.5.2基槽验收经过勘探、设计、质监部门、监理、建设单位等各部门验收通过，并确定排水盲沟设置位置。4.5.3设计单位提供正式基础施工图纸。4.5.4基底降水用集水井、盲沟按施工方案布置完毕。五、 施工工艺5.1砼标号：本工程基础垫层砼为C15，100mm厚。垫层下部超挖部位采用C20毛石砼填补，毛石含量按常规要求30%，电梯基坑、集水井及高低跨斜面支设模板、浇筑C20混混凝土斜面，考虑将来垫层面防水层施工需要，垫层面采取随捣随抹平并压光。5.2基础底面积较大，为防止温度裂缝产生，按照6m*6m设置伸缩缝，做法：按6m间距弹线，道路切割机切割，切割深度为垫层厚的1/3。5.3浇筑顺序：垫层浇筑按照先局部后大面，先深部后浅部的是个原则，所有的电梯基坑及集水井垫层先浇筑施工，基坑斜面采用支模浇筑C20毛石混凝土，大面积垫层按照由西往东浇筑，分为1-8轴，9-19轴，20-27轴、28-37轴四个施工段施工，基础后浇带部位浇筑到垫层面低20cm时停止，等砼初凝后放线支模，再浇筑后浇带两侧垫层砼。5.3工艺流程工艺流程：基槽验收商品砼运输到现场超深部位毛石混凝土浇筑振捣大面垫层混凝土浇筑找平压光养护。5.3.1地基虚土及试块清理干净，局部明水进行清扫处理，具备地基验收条件。5.3.2垫层模板采用100mm宽的木方当侧模，外侧木方斜撑顶住，内侧无法固定时采用混凝土空心砌块两侧夹住木方。5.3.3浇筑毛石混凝土：电梯基坑、集水井、塔吊基础四周及19轴高低跨部位均为超挖部位，采用C20毛石混凝土浇筑。当泵车将普通砼输送到深基坑内时，施工人员将毛石均匀投入混凝土内，根据体积比3:7投入，同时振捣棒跟随振捣砼。5.3.4垫层砼浇筑：混凝土采用商品混凝土并用罐车直接运至现场，由汽车泵进行浇筑。混凝土浇筑前须经过开盘鉴定，原材料材质必须符合相应标准。根据标高控制铺设砼，虚铺厚度应略高于设计标高，跟随振动棒插入振捣。混凝土振捣密实后，按灰饼高度检查标高，然后用大杠刮平，表面再用木抹子搓平。表面进行压光处理。砼边铺边用刮尺刮平，在砼初凝后终凝前用木抹子搓平压实，最后用铁抹子压光。5.3.5电梯基坑垫层处理电梯基坑应先浇筑底部垫层，当需要先浇筑上部垫层时应在基坑上口边预留50cm宽暂不浇筑。浇筑完电梯井底部垫层混凝土后，先测放底部边线，然后按设计坡度进行边坡支设模板，最后将边坡砼和上口垫层砼浇筑完善。5.3.6振捣垫层砼时采用平板式振动器进行混凝土振捣，利用3m刮杠刮平，木抹搓平。混凝土压光后要注意防止踩踏混凝土表面。5.3.7垫层砼浇筑过程中应根据设计图纸中的后浇带部位降低200mm，并在转角处预留集水坑，以便于将来后浇带施工时清理和抽水。5.3.8 垫层混凝土终凝后，加强浇水养护。防止人为践踏破坏混凝土表面，应保证其表面质量符合相关要求，待强度达到1.2MPa后（上人后不留脚印）才可上人行走。六、 质量要求6.1基本要求6.1.1进场商品砼标号准确，坍落度符合要求。6.1.2控制基础垫层的标高：采用水准仪抄测统一控制标高，并做明显标志，通过定点拉线方法确定垫层厚度和表面平整度。垫层表面平整度不大于5mm。6.2砼浇筑完后12小时内进行混凝土浇水养护，养护时间不小于7天。现浇结构尺寸允许偏差和检验方法项 目允许偏差（mm）检验方法国标轴线位置15尺量截面尺寸+8，-5尺量标高10尺量表面平整度82m靠尺和塞尺角、线顺直度-拉线、尺量预埋设施中心线位置预埋件10尺量预埋管5预留孔、洞中心线位置15尺量七、 砼试块制作混凝土取样强度试块应在混凝土的浇筑地点随机抽取，取样与试件留置应符合下列规定：（1）拌制100盘且不超过100m3的同配合比混凝土，取样不得少于一次。（2）工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。（3）每一层楼、同一配合比的混凝土，取样不得少于一次：当每一层建筑地面工程大于1000m2时，每增加1000m2应增做一组试块。八、 质量保证措施（一）木方下面用砂土塞垫，保证木方上部高度及平整。待混凝土强度达到1.2MPa后，拆掉木方。（二）垫层混凝土采用平板式振动器振捣，振动器在每一位置应连续振动一定时间，一般情况下为2540s，以混凝土面层均匀出现浆液为准，移动时应成排依次振捣前进，前后位置、排与排之间应相互搭接3050mm。（三）浇筑混凝土垫层时，必须根据所拉水平线掌握混凝土的铺设厚度，振捣后再次拉水平线检查平整度，去高填平后，再用木刮板以塔饼为标准进行刮平。（四）垫层混凝土浇筑应连续进行，如必须间歇时，间歇时间应尽量缩短，不得超过混凝土的初凝时间。九、 成品保护1、浇筑的垫层混凝土强度达到1.2MPa 以后，才可允许人员在其上面走动和进行其他工序施工。2、混凝土垫层施工应保证外边线尺寸、表面平整度、顶面标高、集水坑及电梯坑边坡的位置。3、混凝土达到设计强度，表面平整光洁，边角平直方正，无缺楞掉角和开裂塌陷现象，混凝土浇筑后由专人负责看护，防止造成人为破坏。4、垫层施工完后进行检查验收，对损坏和不符合技术要求的要及时处理。5、混凝土施工加强基底保护，防止扰动地基，确保基土质量符合设计要求。十、 安全及文明施工 1、进入施工现场要正确配戴安全帽2、浇筑砼时，机操手要戴绝缘手套。3、电工要跟班作业，非电工人员不要进行电的作业，乱拉乱接电线。4、基坑周围地面上搭设安全防护栏杆。禁止在地面上直接往坑内扔重物，防止发生意外。5、基坑上下坡道应保证安全防滑，及时打扫清理，防止发生人员上下滑倒、跌落。6、施工完的区段应作到工完场清，施工所用的机具材料应及时清理回收。7、应遵守枣庄市有关施工作业时间，混凝土浇筑时间尽量安排在正常工作时间，避免夜间施工发生扰民。8、施工现场场地、车辆行使道路应经过压实平整，适量洒水防止尘土飞扬。9、夜间施工按规定安设照明设施；特殊地段应设置警示灯和安全标志。10、工人进入施工现场必须佩戴安全帽。11、砼泵送设备安全措施：1）泵车操作工必须是经培训合格的有证人员，严禁无证操作。2）泵管的质量应符合要求，对已经磨损严重及局部穿孔现象的泵管不准使用，以防爆管伤人。泵管架设的支架要牢固，转弯处必须设置井字式固定架。泵管转弯宜缓，接头密封要严。3）砼浇筑结束前用压力水洗泵时，泵管口前面严禁站人。8江苏南通二建集团有限公司
