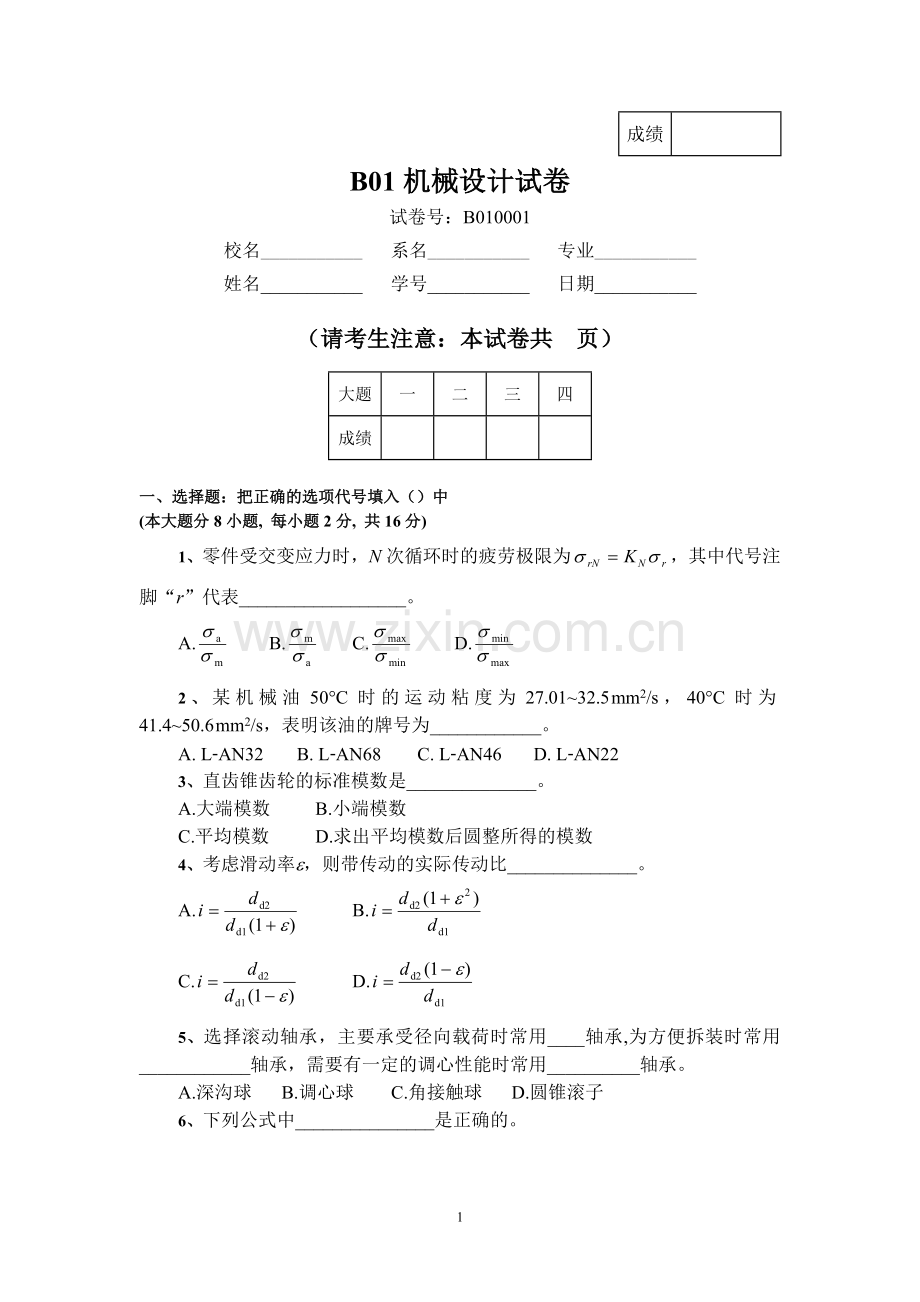

B01机械设计试卷
试卷号：B010001
校名___________ 系名___________ 专业___________
姓名___________ 学号___________ 日期___________
（请考生注意：本试卷共 页）
大题
一
二
三
四
成绩

一、选择题：把正确的选项代号填入（）中
(本大题分8小题, 每小题2分, 共16分)
1、零件受交变应力时，N次循环时的疲劳极限为，其中代号注脚“r”代表__________________。
A. B. C. D.
2、某机械油50°C时的运动粘度为27.01~32.5mm2/s，40°C时为41.4~50.6mm2/s，表明该油的牌号为____________。
A. L-AN32 B. L-AN68 C. L-AN46 D. L-AN22
3、直齿锥齿轮的标准模数是______________。
A.大端模数 B.小端模数
C.平均模数 D.求出平均模数后圆整所得的模数
4、考虑滑动率e，则带传动的实际传动比______________。
A. B.
C. D.
5、选择滚动轴承，主要承受径向载荷时常用____轴承,为方便拆装时常用____________轴承，需要有一定的调心性能时常用__________轴承。
A.深沟球 B.调心球 C.角接触球 D.圆锥滚子
6、下列公式中_______________是正确的。
A. B. C. D.。
7、对一般要求的非液体摩擦润滑滑动轴承，轴承孔与轴颈的配合可选用_______________。
A. B. C. D.
8、在图示的极限应力图中，工作应力点N的位置如图所示，加载为sm=常数，进行安全系数计算中，其材料的极限应力取___________。
A.sB B.s-1 C.sS Ds0

二、结构题：
(本大题共2小题，总计16分)
1、(本小题6分)
画出滑块联轴器的中间圆盘的零件结构图（至少二个投影）。
2、(本小题10分)
画出导键联接结构型式草图，要求画出轴、键、轮毂的装配图，至少画出两个视图。
三、计算题：计算下列各题
(本大题共2小题，总计12分)
1、(本小题6分)
标准蜗杆传动，已知：m=6.3mm，i=20，z1=2，d1=50mm，试计算蜗轮分度圆直径、蜗轮和蜗杆的齿顶圆直径，蜗杆导程角g及中心距a。
2、(本小题6分)
一圆柱面过盈联接，配合直径d=60mm，配合长度l=90mm，摩擦系数m=0.1，要传递的轴向力为F＝2500 N，求配合面所需压强p。
四、大型题：计算下列各题
(本大题共3小题，总计56分)
1、(本小题13分)
图示两齿轮的齿数为，，模数，两轴之扭转刚度，，求：B端固定，扭转A端时系统之总刚度K（齿轮变形忽略不计）。

2、(本小题20分)
一个有初拉力的圆柱拉伸螺旋弹簧，加载200N时伸长10mm，加载300N时伸长20mm。要求：
1）画出弹簧特性曲线，由图上用尺量出初拉力（用一定比例尺）；
2）用计算法求此弹簧的初拉力。
3、(本小题23分)
用四个普通螺栓将钢板A固定在钢板B上。图中尺寸a=70mm，L＝400mm。钢板间摩擦系数m=0.10，联接可靠系数（防滑系数）Kf=1.2，螺栓的许用拉应力[s]=80MPa，F=500N，试计算螺栓的小径d1（或计算直径dc）至少要多少。

B010001号试卷信息表

[成卷方式]= 01 全自动方式
[课程名称] = B01 机械设计(本科) 1
[考试水平] = 02标准级
[考试目的] = 01常规考试
[答卷时间] = 120
[满分值] = 100
[平均分] = 75
[不及格率] = 6%
[要否副卷] = 不要
[考试范围] = 03 01~28
[当前范围可选知识点个数] = 335

总题量 ： 15 道题目 总时间 ： 82.0 分钟
