三层架构之系统登陆实例.doc

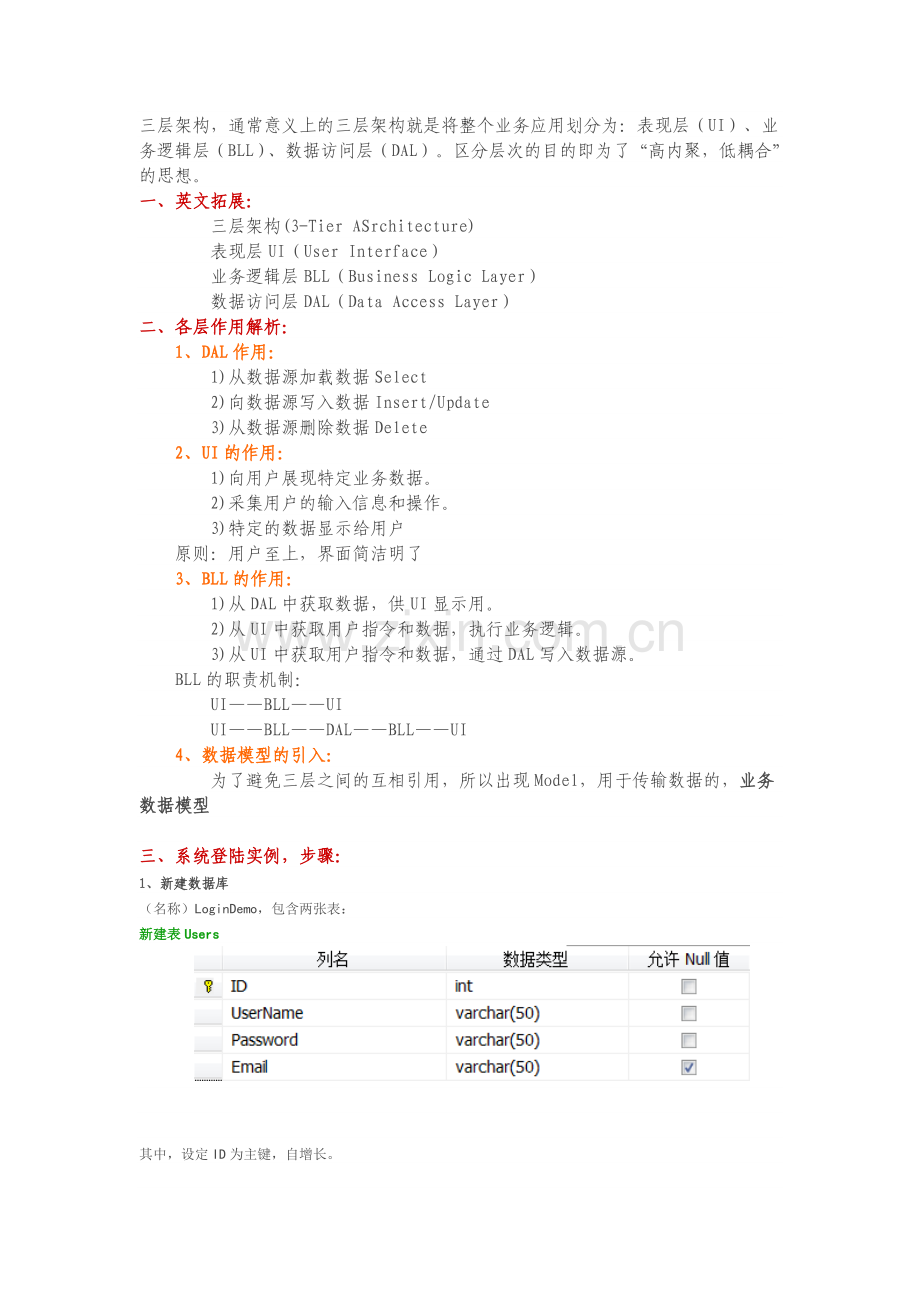

三层架构，通常意义上的三层架构就是将整个业务应用划分为：表现层（UI）、业务逻辑层（BLL）、数据访问层（DAL）。区分层次的目的即为了“高内聚，低耦合”的思想。
一、英文拓展：
    三层架构(3-Tier ASrchitecture)
    表现层UI（User Interface）
    业务逻辑层BLL（Business Logic Layer）
    数据访问层DAL（Data Access Layer）
二、各层作用解析：
  1、DAL作用：
    1)从数据源加载数据Select
    2)向数据源写入数据Insert/Update
    3)从数据源删除数据Delete
  2、UI的作用：
    1)向用户展现特定业务数据。
    2)采集用户的输入信息和操作。
    3)特定的数据显示给用户
  原则：用户至上，界面简洁明了
  3、BLL的作用：
    1)从DAL中获取数据，供UI显示用。
    2)从UI中获取用户指令和数据，执行业务逻辑。
    3)从UI中获取用户指令和数据，通过DAL写入数据源。
  BLL的职责机制：
    UI——BLL——UI
    UI——BLL——DAL——BLL——UI
  4、数据模型的引入：
    为了避免三层之间的互相引用，所以出现Model，用于传输数据的，业务数据模型

三、系统登陆实例，步骤：
1、新建数据库
（名称）LoginDemo，包含两张表：
新建表Users

其中，设定ID为主键，自增长。

新建表Scores

其中，设定ID为主键，自增长。

2、编码阶段：
    解决方案名称：LoginSolution
    位置：LoginDemo
1）DAL数据访问层：
    新建项目名称：LoginDAL
    默认命名空间：Login.DAL
    添加类：UserDAO，ScoreDAO，DbUtil
    引用：LoginModel

[csharp] view plaincopyprint?
1. namespace Login.DAL
2. {
3.     class DbUtil
4.     {
5.         //sever机器名，Database数据库名，
6.         public static string ConnString = @"Server=192.168.**.**;Database=LoginDemo;User ID=sa;Password=123456";
7.     }
8. }
9.
10. namespace Login.DAL
11. {
12.     //每成功登陆一次用户，增加10点积分。
13.     public  class ScoreDAO
14.     {
15.         public void UpdateScore(string userName, int value)
16.         {
17.             using (SqlConnection conn = new SqlConnection(DbUtil.ConnString))
18.             {
19.                 SqlCommand cmd = conn.CreateCommand();
20.                 cmd.CommandText = @"INSERT INTO SCORES(UserName,Score) Values (@UserName,@Score)";
21.
22.                 cmd.Parameters.Add(new SqlParameter("@UserName", userName));
23.                 cmd.Parameters.Add(new SqlParameter("@Score", value));
24.
25.                 conn.Open();
26.                 cmd.ExecuteNonQuery();
27.             }
28.         }
29.     }
30. }
31.
32. namespace Login.DAL
33. {
34.     public  class UserDAO
35.     {
36.         //根据userName和password返回一个布尔值。
37.         public Login.Model.UserInfo SelectUser(string userName, string password)
38.         {
39.             {
40.                 //有了using以后，connection就可以自动关闭 了
41.                 SqlConnection conn=new SqlConnection (DbUtil .ConnString );
42.                 {
43.                     SqlCommand cmd=conn.CreateCommand ();
44.                     cmd.CommandText=@"SELECT ID,UserName,Password,Email FROM USERS WHERE UserName=@UserName AND Password=@Password";
45.                     cmd.CommandType=CommandType .Text;
46.                     cmd.Parameters.Add(new SqlParameter ("@UserName",userName));
47.                     cmd.Parameters.Add(new SqlParameter ("@Password",password));
48.
49.                     conn.Open();
50.                     SqlDataReader reader = cmd.ExecuteReader();
51.
52.                     //设置user的默认值为null
53.                     Login.Model .UserInfo user=null;
54.                     while (reader.Read())
55.                     {
56.                         if (user==null )
57.                          {
58.                             //如果user是null的话，则延迟加载
59.                              user=new Login .Model .UserInfo ();
60.                          }
61.                         user.ID=reader.GetInt32(0);
62.                         user.UserName=reader.GetString(1);
63.                         user.Password=reader.GetString(2);//not suggestion
64.
65.                         //如果Email不是null的话，才可以去读。
66.                         if (!reader.IsDBNull(3))
67.                         {
68.                              user.Email=reader.GetString(3);
69.                         }
70.
71.                     }
72.                     return user;
73.
74.                 }
75.             }
76.         }
77.     }
78. }

2）UI表示层：
    添加新项目，Windows窗体应用程序。
    名称：LoginUI ，设置为启动项目
    默认命名空间：Login.UI
    引用：LoginBLL,LoginModel

    登陆：btnLogin
    用户名：(Name):txtUserName
    密码： (Name):txtPassword； PasswordChar:*
    窗体： Text：系统登陆； MaximizeBox：False； MinimizeBox：False； FormBorderStyle：FixedSingle

[csharp] view plaincopyprint?
1. namespace LoginUI
2. {
3.     public partial class Form1 : Form
4.     {
5.         public Form1()
6.         {
7.             InitializeComponent();
8.         }
9.
10.
11.         private void btnLogin_Click(object sender, EventArgs e)
12.         {
13.             ////通常，直接使用DAO呼叫数据库。
14.             //IDbConnection conn = new SqlConnection("c....");
15.             //IDbCommand cmd = conn.CreateCommand();
16.             //cmd.CommandText = "Select UserName From USERS WHERE .....";
17.             //cmd.ExecuteReader();
18.
19.         //利用三层架构,需要引用下一层的
20.             string userName = txtUserName.Text.Trim();
21.             string password = txtPassword.Text;
22.             Login.BLL.LoginManager mgr = new Login.BLL.LoginManager();
23.            Login.Model .UserInfo user= mgr.UserLogin(userName, password);
24.
25.            MessageBox.Show("登陆用户："+user.UserName );
26.         }
27.     }
28. }

3）BLL业务逻辑层：
    添加新项目；
    名称：LoginBLL
    默认命名空间：Login.BLL
    添加新类：LoginManager/LoginService服务
    引用：LoginDAL，LoginModel

[csharp] view plaincopyprint?
1. namespace Login.BLL
2. {
3.     public class LoginManager
4.     {
5.         public Login.Model.UserInfo UserLogin(string userName, string password)
6.             {
7.                  //throw new NotImplementedException();
8.                 //呼叫数据源，获取相应数据
9.                  Login.DAL.UserDAO uDao = new Login.DAL.UserDAO();
10.                  Login.Model.UserInfo user = uDao.SelectUser(userName, password);
11.                  if (user != null)//login successful
12.                  {
13.                      //如果登陆成功，则增加10点积分。
14.                      Login.DAL.ScoreDAO sDao = new Login.DAL.ScoreDAO();
15.                      sDao.UpdateScore(userName, 10);
16.                      return user;
17.                  }
18.                  else
19.                  {
20.                      throw new Exception("登陆失败。");
21.                  }
22.             }
23.     }
24. }

4）Modle数据模型：
   添加新建项目：
    名称：LoginModel
    默认命名空间：Login.Model
    添加类：UserInfo
    Model数据模型：是独立于其余层次的，不知道其余层次的信息，其余层次都会引用Model。介于UI和BLL，此处表示我们想要返回的数据为USER对象。

[csharp] view plaincopyprint?
1. namespace Login.Model
2. {
3.     public  class UserInfo
4.     {
5.         public int ID { get; set; }
6.         public string UserName { get; set; }
7.         public string Password { get; set; }
8.         public string Email { get; set; }
9.     }
10. }
