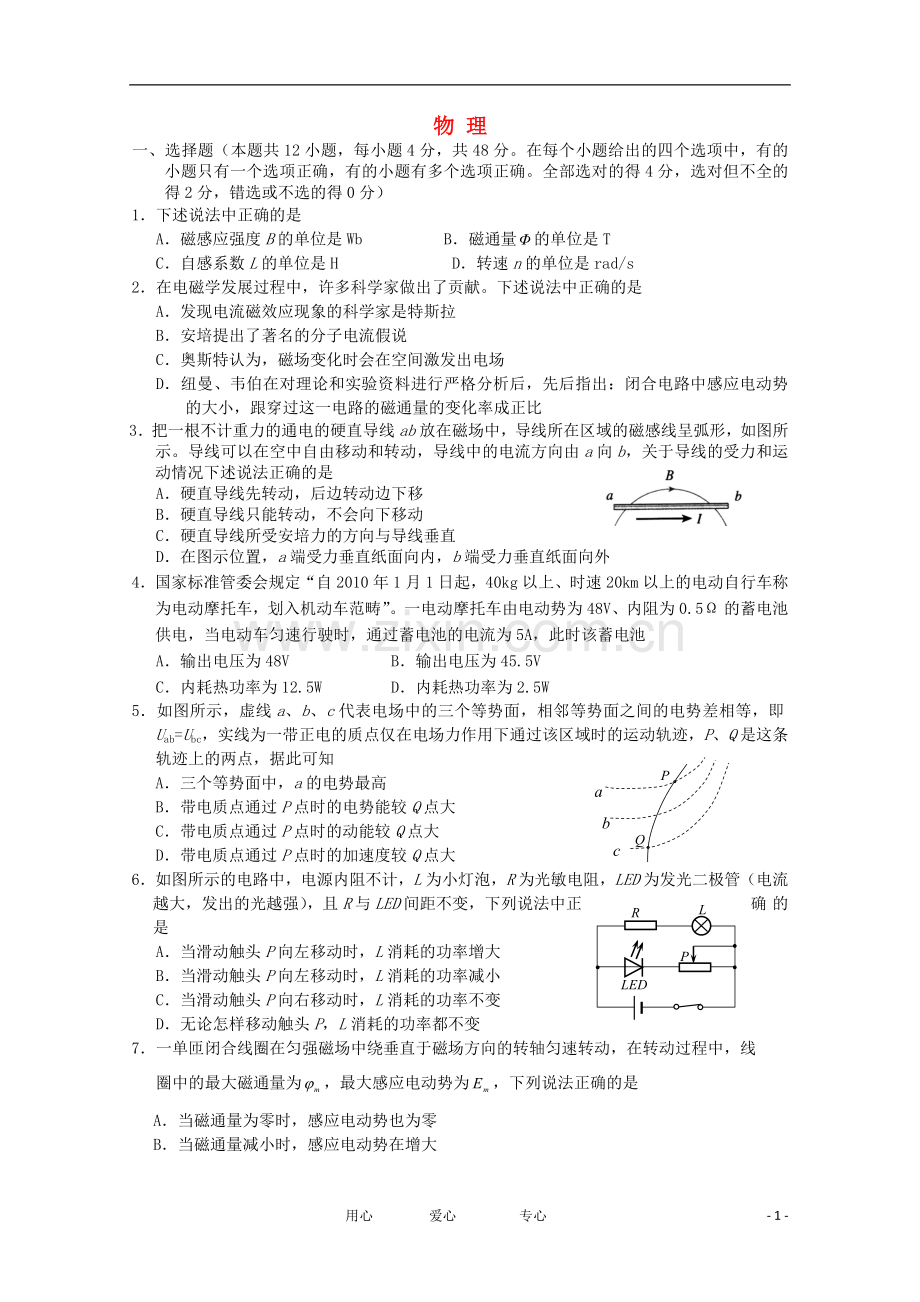

物 理
一、选择题（本题共12小题，每小题4分，共48分。在每个小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选对但不全的得2分，错选或不选的得0分）
1．下述说法中正确的是
A．磁感应强度B的单位是Wb B．磁通量的单位是T
C．自感系数L的单位是H D．转速n的单位是rad/s
2．在电磁学发展过程中，许多科学家做出了贡献。下述说法中正确的是
A．发现电流磁效应现象的科学家是特斯拉
B．安培提出了著名的分子电流假说
C．奥斯特认为，磁场变化时会在空间激发出电场
D．纽曼、韦伯在对理论和实验资料进行严格分析后，先后指出：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比
3．把一根不计重力的通电的硬直导线ab放在磁场中，导线所在区域的磁感线呈弧形，如图所示。导线可以在空中自由移动和转动，导线中的电流方向由a向b，关于导线的受力和运动情况下述说法正确的是
A．硬直导线先转动，后边转动边下移
B．硬直导线只能转动，不会向下移动
C．硬直导线所受安培力的方向与导线垂直
D．在图示位置，a端受力垂直纸面向内，b端受力垂直纸面向外
4．国家标准管委会规定“自2010年1月1日起，40kg以上、时速20km以上的电动自行车称为电动摩托车，划入机动车范畴”。一电动摩托车由电动势为48V、内阻为0.5Ω的蓄电池供电，当电动车匀速行驶时，通过蓄电池的电流为5A，此时该蓄电池
A．输出电压为48V B．输出电压为45.5V
C．内耗热功率为12.5W D．内耗热功率为2.5W
P
Q
a
b
c
5．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知
A．三个等势面中，a的电势最高
B．带电质点通过P点时的电势能较Q点大
C．带电质点通过P点时的动能较Q点大
D．带电质点通过P点时的加速度较Q点大
L
R
P
LED
6．如图所示的电路中，电源内阻不计，L为小灯泡，R为光敏电阻，LED为发光二极管（电流越大，发出的光越强），且R与LED间距不变，下列说法中正确的是
A．当滑动触头P向左移动时，L消耗的功率增大
B．当滑动触头P向左移动时，L消耗的功率减小
C．当滑动触头P向右移动时，L消耗的功率不变
D．无论怎样移动触头P，L消耗的功率都不变
7．一单匝闭合线圈在匀强磁场中绕垂直于磁场方向的转轴匀速转动，在转动过程中，线圈中的最大磁通量为，最大感应电动势为，下列说法正确的是
A．当磁通量为零时，感应电动势也为零
B．当磁通量减小时，感应电动势在增大
C．当磁通量等于0.5，感应电动势等于0.5
D．角速度

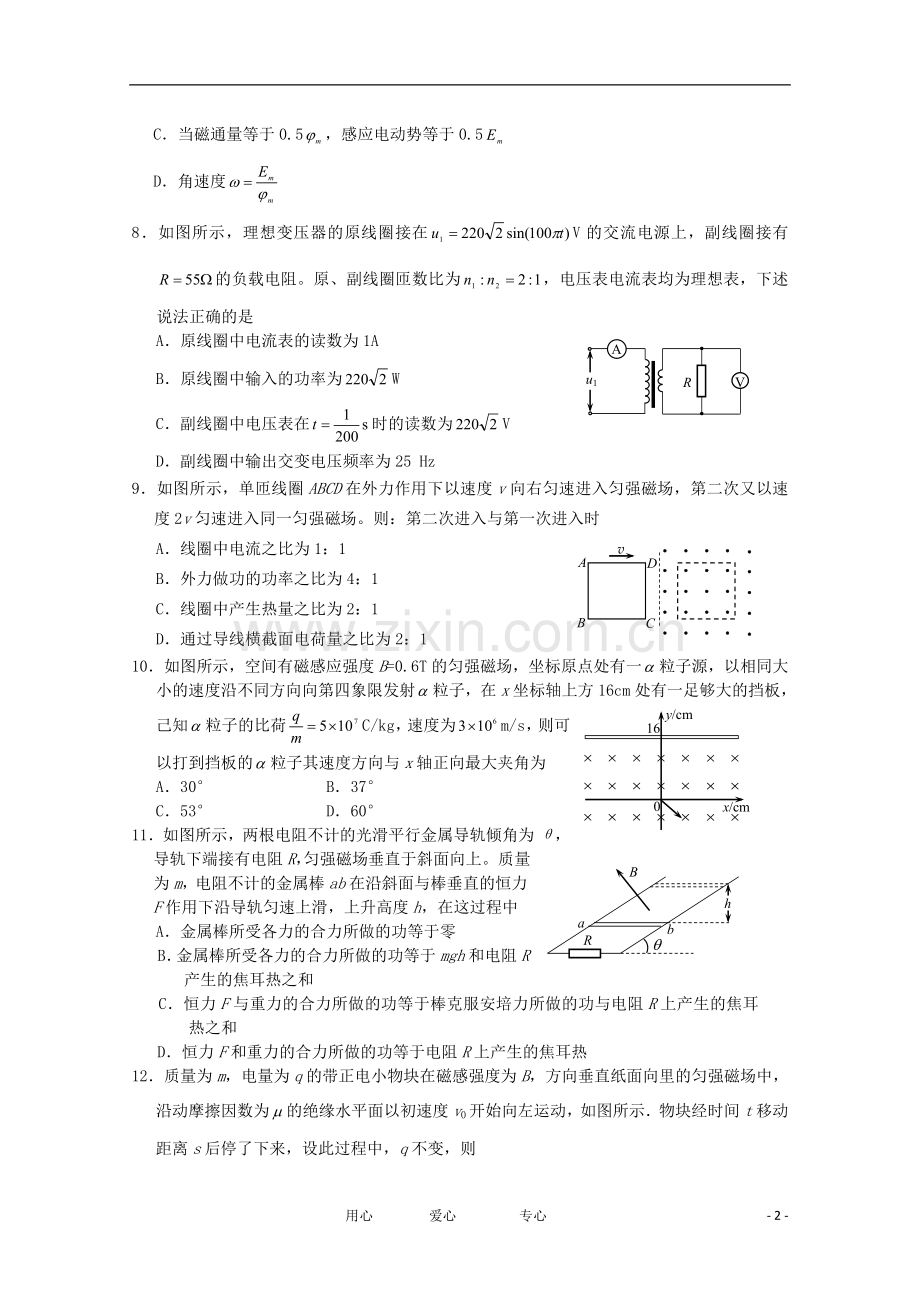

8．如图所示，理想变压器的原线圈接在V的交流电源上，副线圈接有的负载电阻。原、副线圈匝数比为，电压表电流表均为理想表，下述说法正确的是
u1
R
V
A
A．原线圈中电流表的读数为1A
B．原线圈中输入的功率为W
C．副线圈中电压表在时的读数为V
D．副线圈中输出交变电压频率为25 Hz
9．如图所示，单匝线圈ABCD在外力作用下以速度v向右匀速进入匀强磁场，第二次又以速度2v匀速进入同一匀强磁场。则：第二次进入与第一次进入时
v
A
D
C
B
A．线圈中电流之比为1：1
B．外力做功的功率之比为4：1
C．线圈中产生热量之比为2：1
D．通过导线横截面电荷量之比为2：1
16
y/cm
x/cm
0
10．如图所示，空间有磁感应强度B=0.6T的匀强磁场，坐标原点处有一粒子源，以相同大小的速度沿不同方向向第四象限发射粒子，在x坐标轴上方16cm处有一足够大的挡板，己知粒子的比荷C/kg，速度为m/s，则可以打到挡板的粒子其速度方向与x轴正向最大夹角为
A．30° B．37°
C．53° D．60°
h
A
a
b
B
R
11．如图所示，两根电阻不计的光滑平行金属导轨倾角为θ，导轨下端接有电阻R，匀强磁场垂直于斜面向上。质量为m，电阻不计的金属棒ab在沿斜面与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度h，在这过程中
A．金属棒所受各力的合力所做的功等于零
B．金属棒所受各力的合力所做的功等于mgh和电阻R产生的焦耳热之和
C．恒力F与重力的合力所做的功等于棒克服安培力所做的功与电阻R上产生的焦耳热之和
D．恒力F和重力的合力所做的功等于电阻R上产生的焦耳热
12．质量为m，电量为q的带正电小物块在磁感强度为B，方向垂直纸面向里的匀强磁场中，沿动摩擦因数为的绝缘水平面以初速度v0开始向左运动，如图所示．物块经时间t移动距离s后停了下来，设此过程中，q不变，则
v0
B
A． B．
C． D．

二、填空及实验题（本题共4小题，其中13、14、15每小题4分，16题10分，共23分）
P
M
N
Q
a
b
d
c
v0
13．如图所示，MN和PQ为置于水平面上足够长的光滑导轨，匀强磁场B垂直导轨平面，金属滑杆ab和cd的质量均为m。开始时ab杆静止，并使cd杆有一个方向向右的初速度v0，最后ab杆和cd杆的运动速度都为，则整个过程中电流产生的热量为___________，运动速度都为时a、b两点间的电势_______。（填“大于、等于或小于”）
14．如图所示，是一个火警报警装置的逻辑电路图。Rt是热敏电阻，低温时电阻值很大，高温时电阻值很小，R是阻值较小的可调电阻。
（1）要做到平时电铃不响，而火警时电铃由于高温响起。请在图中虚线圆内填入需要的门电路符号。
0
0
45
（2）为了提高电路的灵敏度，即要把报警温度调得较低，应将R的值调________（填“大”或“小”）。
15． 螺旋测微器是测量长度的较精密仪器，它的精密螺纹的螺距通常为0.5mm，旋钮上的可动刻度分成50等份，则使用螺旋测微器测量长度时可准确到__________mm。一位同学用此螺旋测微器测量金属导线的直径时，示数如图所示，则该导线的直径为__________mm。
16．如图甲为某同学描绘额定电压为3.8V的小灯泡伏安特性曲线的实验电路图.
（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整；

V
+
A
+
U/V

0
1.0
2.0
3.0
4.0
0.1
0.2
0.3
0.4
I/A
（2）开关闭合之前，图乙中滑动变阻器的滑片应该置于________端（选填“A”、“B”或“AB中间”）；

A
V
图甲

A
B

+
电源

图乙

（3）实验中测出8组对应的数据（见下表）：
次数
1
2
3
4
5
6
7
8
U/V
0
0.20
0.50
1.00
1.50
2.00
3.00
3.80
I/A
0
0.08
0.13
0.18
0.21
0.24
0.29
0.33
则测得小灯泡的额定功率为________W（保留两位有效数字）。
请在给出的坐标中，描点作出I-U图线。由图象可知，随着电流的增大，小灯泡的电阻________（选填“增大”、“减小”或“不变”）。
三、计算题（本题共30分，其中17题8分，18题10分，19题12分。解题过程中要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分）
L
+
d
U1
17．一束电子流在U1=500V的电压作用下得到一定速度后垂直于平行板间的匀强电场飞入两板间的中央，如图所示。若平行板间的距离d=1cm，板长L=5cm，问至少在平行板上加多大电压U2才能使电子不再飞出平行板？

18．如图所示，一个100匝的圆形线圈（图中只画了2匝），面积为200cm2，线圈的电阻为1Ω，在线圈外接一个阻值为4Ω的电阻和一个理想电压表。电阻的一端B与地相接，线圈放入方向垂直线圈平面指向纸内的匀强磁场中，磁感强度随时间变化规律如B－t图所示，求：
（1）t＝3s时穿过线圈的磁通量。
（2）t＝5s时，电压表的读数。　　
（3）若取B点电势为零，A点的最高电势是多少？
B/10-1T
t/s
4
2
2
0
4
6
R
B
V
A

密

封

线

内

不

能

答

题
x
O
y
M
N
P
B
v0
B
19．在平面直角坐标系xOy中，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。一质量为m、电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成θ＝60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示。不计粒子重力，求
（1）M、N两点间的电势差UMN。
（2）粒子在磁场中运动的轨道半径r。
（3）粒子从M点运动到P点的总时间t。

唐山一中2011～2012学年度第二学期开学调研考试
高二物理试卷参考答案
一、选择题（本题共12小题，每小题4分，共48分。在每个小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选对但不全的得2分，错选或不选的得0分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
C
BD
AC
BC
ABD
A
BD
A
BC
C
AD
AD
二、填空及实验题（本题共4小题，其中13、14、15每小题4分，16题10分，共23分）
1
13． ，大于。 14． ，大。 15．0.01，1.470。
U/V

0
1.0
2.0
3.0
4.0
0.1
0.2
0.3
0.4
I/A
A
B

电源
图乙

V
+
A
+
+
16．（1）电路连接如下图
（2）A
（3）1.3W，
如右图
增大。

17．解：
电子在电场U1中加速，有 （2分）
进入平行板，从板右侧飞出时偏移量为，， （2分）
若电子不飞出平行板，有 （2分）
由以上各式可得， （2分）
18．解：
（1）t=3s时，= （3分）
（2）4～6s内的感应电动势为
（2分）
电压表的读数为 （1分）
（3）0～4s，A点电势高于零；4～6s，A点电势低于零。
0～4s内的感应电动势为
（2分）
A、 B两端的电势差为 （1分）
故A点的最高电势为 （1分）
19．解：
（1）设粒子过N点时速度为v，有＝cosθ　 v＝2v0 （1分）
粒子从M点运动到N点的过程，有qUMN＝mv2－mv （1分）
x
O
y
M
N
P
B
v0
B
B
O′
v
UMN＝ （2分）
（2）粒子在磁场中以O/为圆做匀速圆周运动，
半径为O/N，有　qvB＝ （1分）
r＝　 （1分）
（3）由几何关系得ON＝rsinθ （1分）

设粒子在电场中运动的时间为t1，有ON＝v0t1
t1＝ （1分）
粒子在磁场中做匀速圆周运动的周期T＝ （1分）
　　　 设粒子在磁场中运动的时间t2，有
　　　　　　　　 　 t2＝ （1分）
　　 t2＝ （1分）
t＝t1＋t2＝ （1分）
