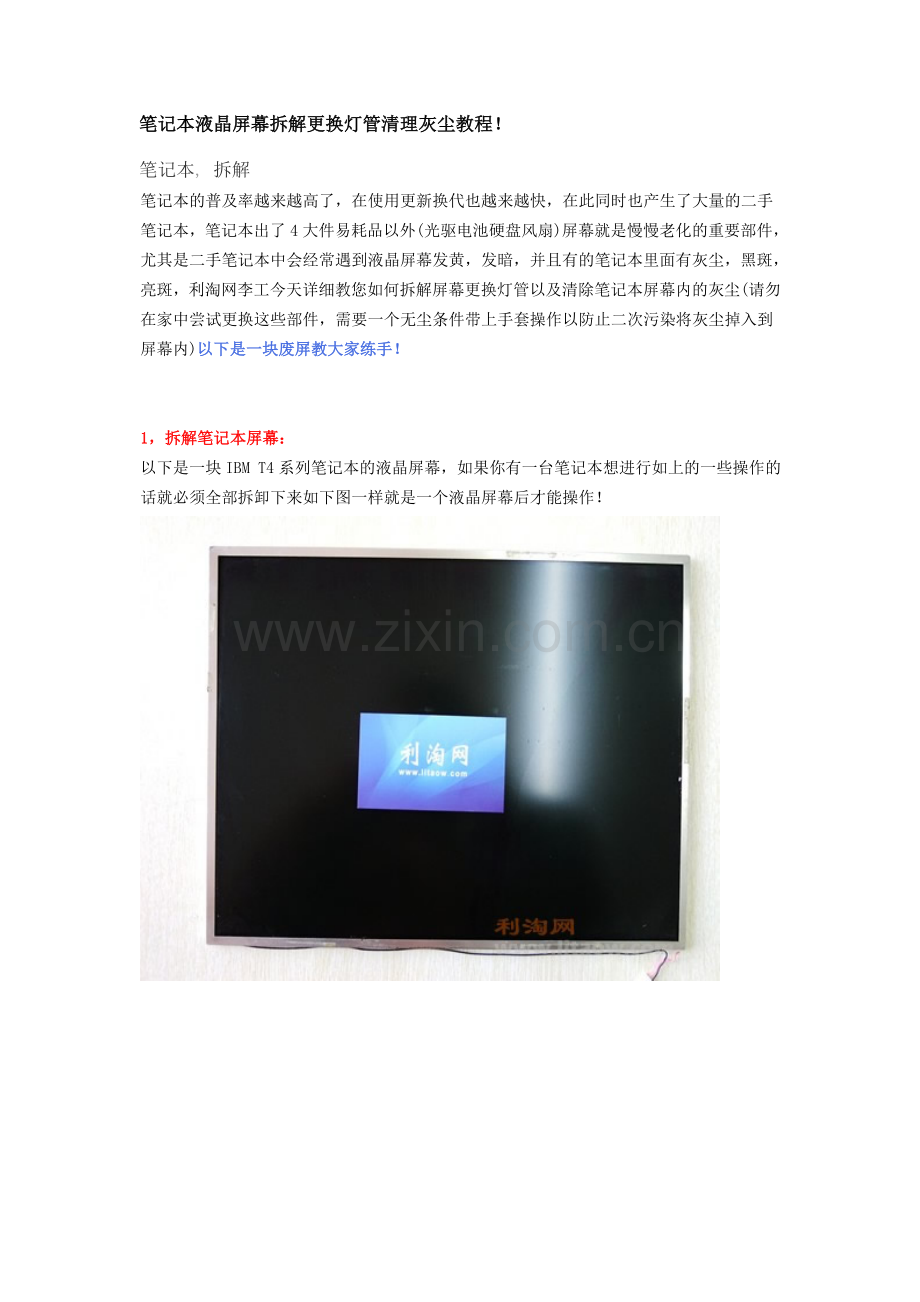

笔记本液晶屏幕拆解更换灯管清理灰尘教程！
笔记本, 拆解
笔记本的普及率越来越高了，在使用更新换代也越来越快，在此同时也产生了大量的二手笔记本，笔记本出了4大件易耗品以外(光驱电池硬盘风扇)屏幕就是慢慢老化的重要部件，尤其是二手笔记本中会经常遇到液晶屏幕发黄，发暗，并且有的笔记本里面有灰尘，黑斑，亮斑，利淘网李工今天详细教您如何拆解屏幕更换灯管以及清除笔记本屏幕内的灰尘(请勿在家中尝试更换这些部件，需要一个无尘条件带上手套操作以防止二次污染将灰尘掉入到屏幕内)以下是一块废屏教大家练手！

1，拆解笔记本屏幕：
以下是一块IBM T4系列笔记本的液晶屏幕，如果你有一台笔记本想进行如上的一些操作的话就必须全部拆卸下来如下图一样就是一个液晶屏幕后才能操作！

下载 (26.53 KB)
2009-12-21 18:47

下载 (21.8 KB)
2009-12-21 18:47

下图红圈位置就是液晶屏幕连接笔记本主板上的排线接口，拆解前必须从主板上拆卸下来

下载 (40.93 KB)
2009-12-21 18:47

将笔记本液晶屏幕翻过来，看到如下图，外面有一个金属框架保护屏幕的，但是没有螺丝设计，是卡口设计，我们将全部拆开

下载 (37.66 KB)
2009-12-21 18:47

左右边都一样有

下载 (37.03 KB)
2009-12-21 18:47

慢慢的撬开取出这个金属框

下载 (39.19 KB)
2009-12-21 18:47

下图中就是已经拆解下来的笔记本屏幕金属外框

下载 (43.18 KB)
2009-12-21 18:47

2，更换笔记本屏幕灯管：
如下看到金属位置，这个位置就是放置笔记本屏幕灯管的位置，由于灯管非常容易损坏易损所以用一个金属罩子扣住，我们将这个罩子取下就能看到灯管了，或者不取出来，剪掉灯管一端的电源线也能将灯管抽出来

下载 (38.17 KB)
2009-12-21 18:49

我们将这个一起取下来就能看到屏幕里面的灯管了：可以看到电源线

下载 (41 KB)
2009-12-21 18:49

灯管的链接的电源线

下载 (40.23 KB)
2009-12-21 18:49

已经全部拆解下来灯管和金属罩子，灯管也分很多种高分，普分，宽屏，黑晶屏，等都是不一样的灯管，也需要看型号，所以一般更换这个最好是到知名的店购买配件，不要随便交给一个维修店，因为很多维修店有劣质的灯管安装使用后很有可能将液晶屏幕烧坏，得不偿失，利淘现在很大一部分的笔记本如IBM笔记本，有客户需要更换都是直接拿到THINKPAD官方售后蓝色快车更换的，因为一般的灯管不能保证其质量，也许今天更换上去是好的，明天就坏了。

下载 (44.12 KB)
2009-12-21 18:49

灯管的一个特写，其实说白了灯管就是藏在笔记本液晶屏幕中的一个细小迷你日光灯罢了(日关灯也分好坏吧比如飞利浦的就贵不少所以质量是不一样的)

下载 (39.01 KB)
2009-12-21 18:49

下面将屏幕第一层跳起来，可以看到下面的背光，一个屏幕最贵的也就是坏了不能修复的是第一层，这层深色的

下载 (33.3 KB)
2009-12-21 18:49

3，笔记本液晶屏幕内灰尘清洁(非专业人士请勿拆解到这，很容易进去更多灰尘，那就更难处理了)

第二层可以统称为背光纸了，如下图是一张背光纸，很多灰尘掉的地方就是这个地方，进到这个地方后当开机后就能看到屏幕一个小的黑斑。使用非常柔的刷子将有灰尘的地方清洁掉，有的笔记本屏幕受潮后背光纸上会有小霉点，这个时候只能更换背光纸了

下载 (37.97 KB)
2009-12-21 18:49

我们掀起来看看第三层

下载 (31.86 KB)
2009-12-21 18:49

以及拆解屏幕后的三层 第四层 第五层

下载 (34.77 KB)
2009-12-21 18:49

下载 (35.58 KB)
2009-12-21 18:49

下载 (34.37 KB)
2009-12-21 18:49

下载 (33.17 KB)
2009-12-21 18:49

下载 (29.27 KB)
2009-12-21 18:49

下载 (23.4 KB)
2009-12-21 18:49

下载 (36.72 KB)
2009-12-21 18:49

每个品牌和型号不一样使用屏幕的技术是不一样的，我们所拆解的这个是比较常见的一个技术，但是到后期的一些U屏是不一样的

下载 (38.72 KB)
2009-12-21 18:49

处理从主板排线上来的数据然后显示在液晶屏幕上

下载 (57.16 KB)
2009-12-21 18:49

下载 (51.71 KB)
2009-12-21 18:49

以上就是笔记本屏幕拆解更换灯管以及清洁灰尘的全部过程！
