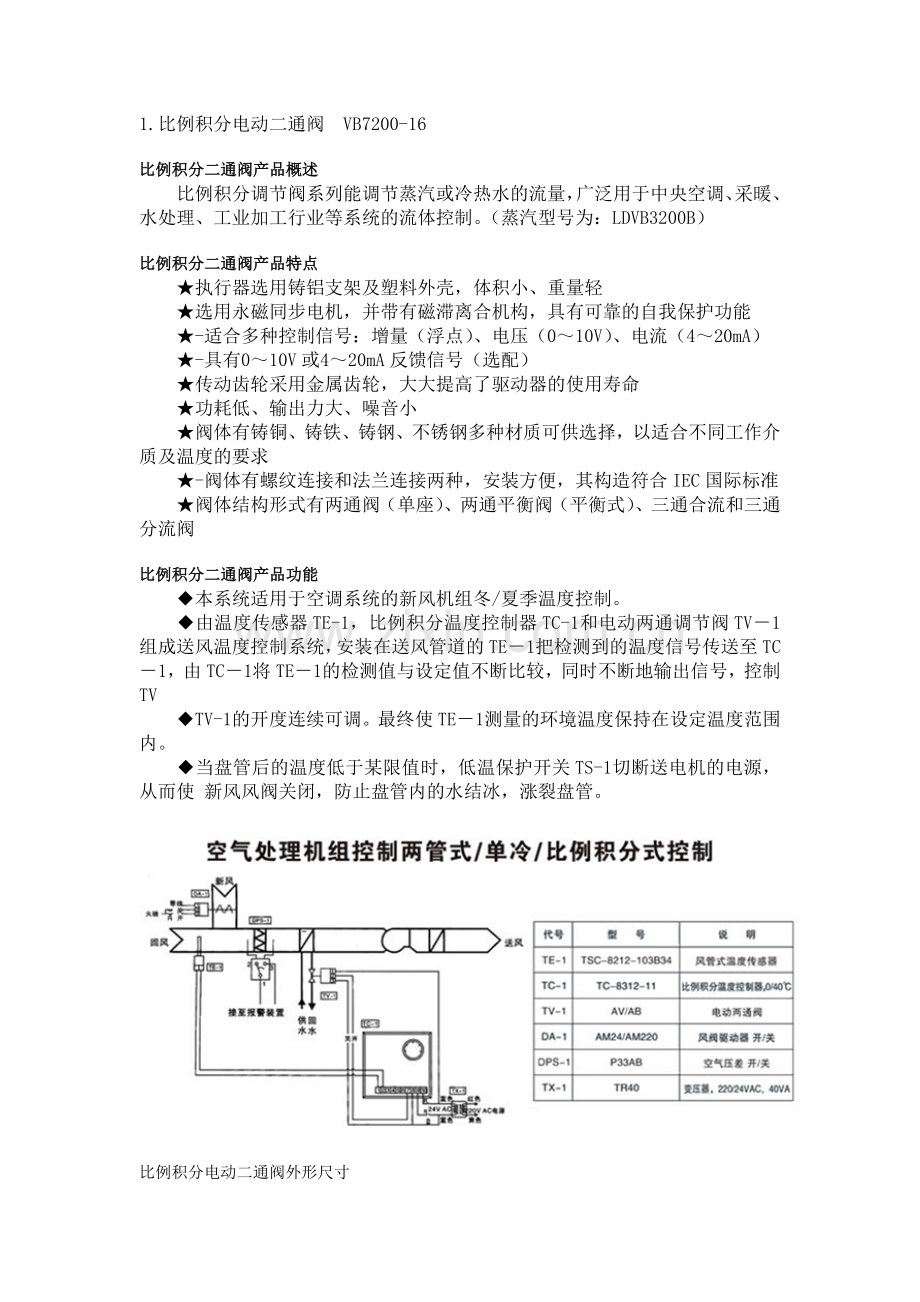

1. 比例积分电动二通阀 VB7200-16
比例积分二通阀产品概述　
　　比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。（蒸汽型号为：LDVB3200B）
比例积分二通阀产品特点
　　★执行器选用铸铝支架及塑料外壳，体积小、重量轻
　　★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
　　★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
　　★-具有0～10V或4～20mA反馈信号（选配）
　　★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
　　★功耗低、输出力大、噪音小
　　★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
　　★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
　　★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀
比例积分二通阀产品功能
　　◆本系统适用于空调系统的新风机组冬/夏季温度控制。
　　◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC－1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV
　　◆TV-1的开度连续可调。最终使TE－1测量的环境温度保持在设定温度范围内。
　　◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使 新风风阀关闭，防止盘管内的水结冰，涨裂盘管。

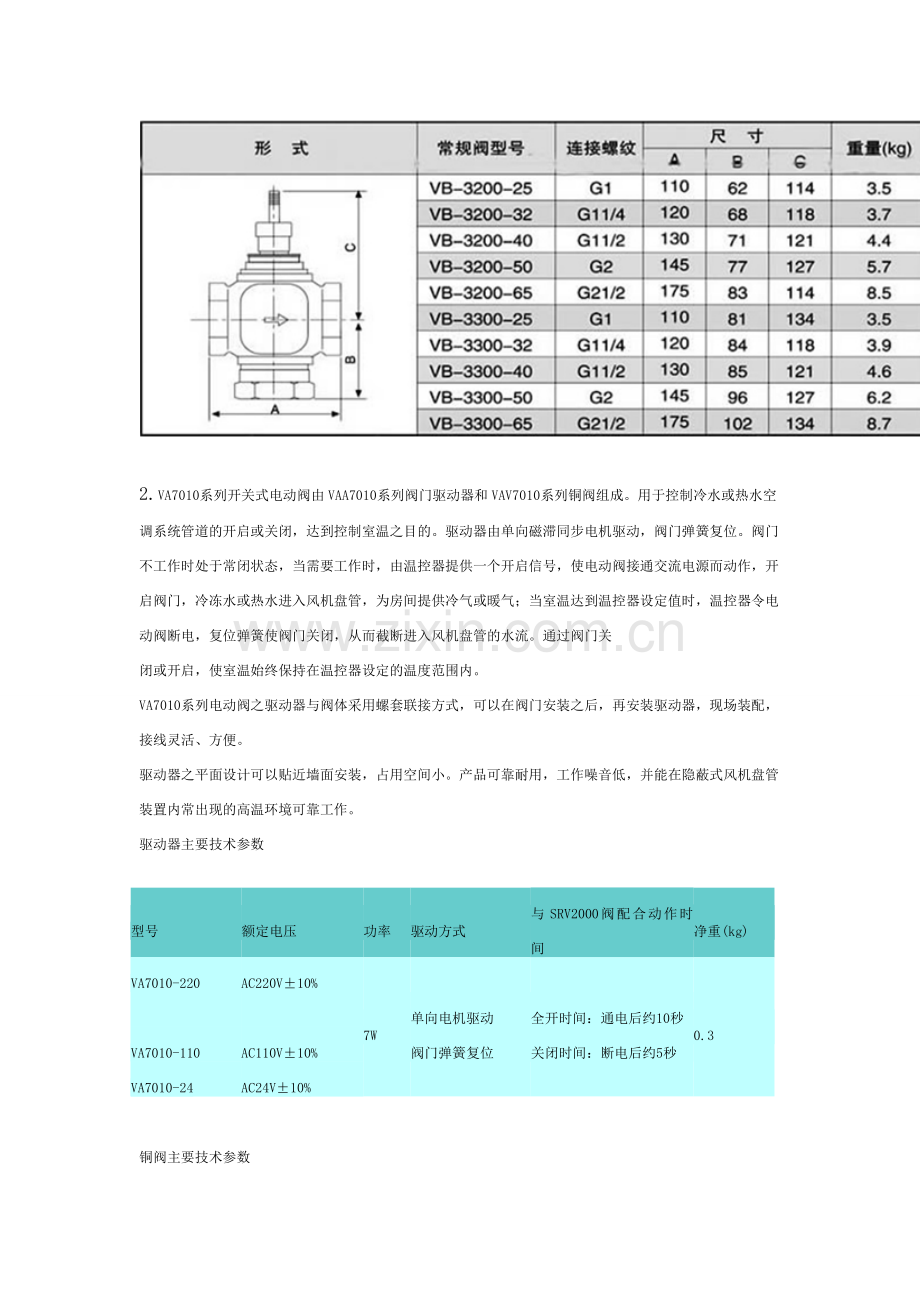

比例积分电动二通阀外形尺寸

2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关
闭或开启，使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
驱动器主要技术参数

型号
额定电压
功率
驱动方式
与SRV2000阀配合动作时间
净重(kg)
VA7010-220

AC220V±10%

7W
单向电机驱动
阀门弹簧复位
全开时间：通电后约10秒
关闭时间：断电后约5秒
0.3
VA7010-110
AC110V±10%
VA7010-24
AC24V±10%

铜阀主要技术参数

产品型号
阀门形式
联接螺纹
流量系数
Kv
关闭压差
(MPa)
工作
介质
流体
温度
环境
温度
储存
温度
承压
(MPa)
VA7010-15
常闭二通阀
G1/2
1.5
0.25
冷冻/
热水
2-94℃
0-60℃
最大相对
湿度为不
凝露
-20-65℃
最大相对
湿度为不
凝露
1.6
VA7010-15
混合三通阀
G1/2
1.5
0.25
VA7010-20
常闭二通阀
G3/4
2.5
0.1
VA7010-20
混合三通阀
G3/4
2.5
0.1
VA7010-25
常闭二通阀
G1
4.8
0.06
VA7010-25
混合三通阀
G1
4.8
0.06

外形尺寸

型号
尺 寸(mm)
净 重
(kg)
A
B
VA7010-15
55
113
0.60
VA7010-15
55
128
0.60
VA7010-20
66
124
0.65
VA7010-20
66
137
0.65
VA7010-25
90
129
0.70
VA7010-25
90
145
0.70

材质说明阀体材料：锻造黄铜密封材料：丁腈橡胶(NBR)驱动器盖：阻燃ABS工程塑料
介质温度：＜94℃阀杆材料：不锈钢(A1S1302)驱动器底盘：压铸铝合金工作介质：水

操作及注意事项马达罩壳防止滴水渗入。当阀装于水平管道时，安装位置与垂直平面夹角不超过85°，如图2所示。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
（3）.GVC6013系列电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
GVC6013系列电动阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。
霍尼韦尔电动二通阀材质说明
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：阻燃ABS工程塑料
驱动器盖：阻燃玻纤增强PA工程塑料

产品型号
LDV系列电动阀
LDV系列电动阀
材 料
黄铜阀体、不锈钢基座、
铝罩壳
黄铜阀体、阀芯、密封蝶、
不锈钢阀杆、弹簧
可承压力(MPa)
2.5MPa
阀体连接
标准圆柱管螺纹
适用介质
冷冻水、热水或低压蒸气
适用液体温度
2℃~105℃
环境温度及湿度
0℃~50℃不凝露
水流控制方式
开关
驱动电源
AC220V(+10%、15%)，50Hz功耗≤5W
电机类别
磁滞同步电机，转速500r/min
全行程时间
开6秒，关4秒
开8秒，关5秒
霍尼韦尔电动二通阀产品规格及主要数据

产品型号
阀门形式
联接螺纹
流量系数
Kv
关闭压差
(MPa)
工作
介质
流体
温度
环境
温度
承压
(MPa)
电气规格
存放温度
VC6013GC21520A4
常闭二通
G1/2
2.0
0.25
冷冻/
热水
2-94℃
＜40℃
2.5
220V
(±10%)
50-60Hz
-40-
+70℃
VC6013GC22043A4
常闭二通
G1/2
3.2
0.20
VC6013GC22032A4
常闭二通
G3/4
3.2
0.20
VC6013GC22046A4
常闭二通
G3/4
4.6
0.15
VC6013GC22557A4
常闭二通
G1
5.7
0.10
VC6013GC22568A4
常闭二通
G1
6.8
0.08
VC6013GB31532A4
分流三通
G1/2
3.2
0.15
VC6013GB32046A4
分流三通
G3/4
4.6
0.10
VC6013GB32557A4
分流三通
G1
5.7
0.10

（4）
西门子电动二通阀材质说明
阀体材料：锻造黄铜
阀杆材料：黄铜
密封材料：丁腈橡胶(NBR)
驱动器底盘：不锈钢
驱动器盖：铝合金
西门子电动二通阀产品概述
Gv4303系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭，达到控制室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电,复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。
GV4303系列电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。
GV4303系列电动阀，操作灵活，可靠耐用，工作噪音低，并能抵受在隐蔽式风机盘管装置内常出现在高温高湿环境。
西门子电动二通阀产品规格及主要数据
产品型号
名称
Kv值
配置
配置
V4043A1671B
风机盘管阀/两通
6.8
3/4"BSPT/220V/50Hz
54KPa
V4043C1222B
风机盘管阀/两通/电缆
3.0
1/2"喇叭管/220V/50HZ
136KPa
V4043C1347B
风机盘阀/两通
3.0
1/2"BSPT/220V/50Hz
136KPa
V40431354B
风机盘阀/两通
3.0
1/2"BSPT/220V/50Hz
136KPa
V4043C1362B
风机盘阀/两通
6.8
3/4"BSPT/220V/50Hz
54KPa
V4043C1370B
风机盘阀/两通
6.0
1/2"BSPT/220V/50Hz
136KPa
V4043A1704B
风机盘阀/三通
6.0
3/4"BSPT/220V/50Hz
68KPa
V40431668B
风机盘阀/三通
6.0
1/2"BSPT/220V/50Hz
68KPa
V4043C1742B
风机盘阀/三通
6.0
1/2"BSPT/220V/50Hz
136KPa
西门子电动二通阀安装须知
1、常闭二通阀和分流三通阀的安装如图一、图二及图三所示。
对于高层建筑物，应在底层支管上采用减压阀。
2、马达罩壳应防止滴水渗入。当阀装于水平管道，安装位置与垂直平面夹角不应超过85℃(见图四)。
3、当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
4、手动操作杆：当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
（5）
动态平衡电动二通阀；流量平衡器与电动控制阀一体，关断力6.8Bar宽压差范围内盘管水流量精度自动恒定模数化流量工厂标定，无需现场平衡调试,电动执行器低噪运转，安装及拆卸十分方便电动执行器仅在动作时间15秒内耗电4VA，在全开或全关位置时机械锁定真正零耗电一体化动态平衡电动二通阀明显降低水系统流动噪声，彻底解决水力平衡问题，综合节能效果6%-35%
动态平衡电动二通阀接线图

动态平衡电动二通阀技术参数
工作电源
220V AC/50Hz(60Hz)
瞬态功率
4VA
公称压力
PN1.6MPa
关闭压差
0.68MPa
动作时间
约 15s
工作压差
10～100KPa或20～200KPa
流量偏差
5%
选用材料
不锈钢阀芯、不锈钢弹簧、铜阀体表面镀镍处理
流量模数 (m3/h)
0.32 0.40 0.50 0.65 0.80 1.00 1.25
介质温度
2～90℃水
控制信号
三位浮点或二点三线
连接方式
丝口 3/4″、丝口 1″
连接尺寸

动态平衡电动二通阀主要技术参数驱动电源：AC230V±10％，50／60Hz 功率消耗：6VA (仅当阀门启、闭时) 电机类别：同步电机
动作时间：1 5s 引线长度：50cm
公称压力：1.6Mpa
关闭压差：<0.6Mpa(二通) 、0.3Mpa(三通)
连接方式：管螺纹G
适用介质：冷、热水或50％乙二醇溶液
介质温度：2～90℃
订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
（6）

电动两通阀、比例积分电动调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
电动两通阀产品特点
　　★执行器选用铸铝支架及塑料外壳，体积小、重量轻
　　★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能
　　★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）
　　★-具有0～10V或4～20mA反馈信号（选配）
　　★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命
　　★功耗低、输出力大、噪音小
　　★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求
　　★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准
　　★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀。
比例积分两通阀产品功能
◆本系统适用于空调系统的新风机组冬/夏季温度控制。
　　◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC－1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV
　　◆TV-1的开度连续可调。最终使TE－1测量的环境温度保持在设定温度范围内。
　　◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使 新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
