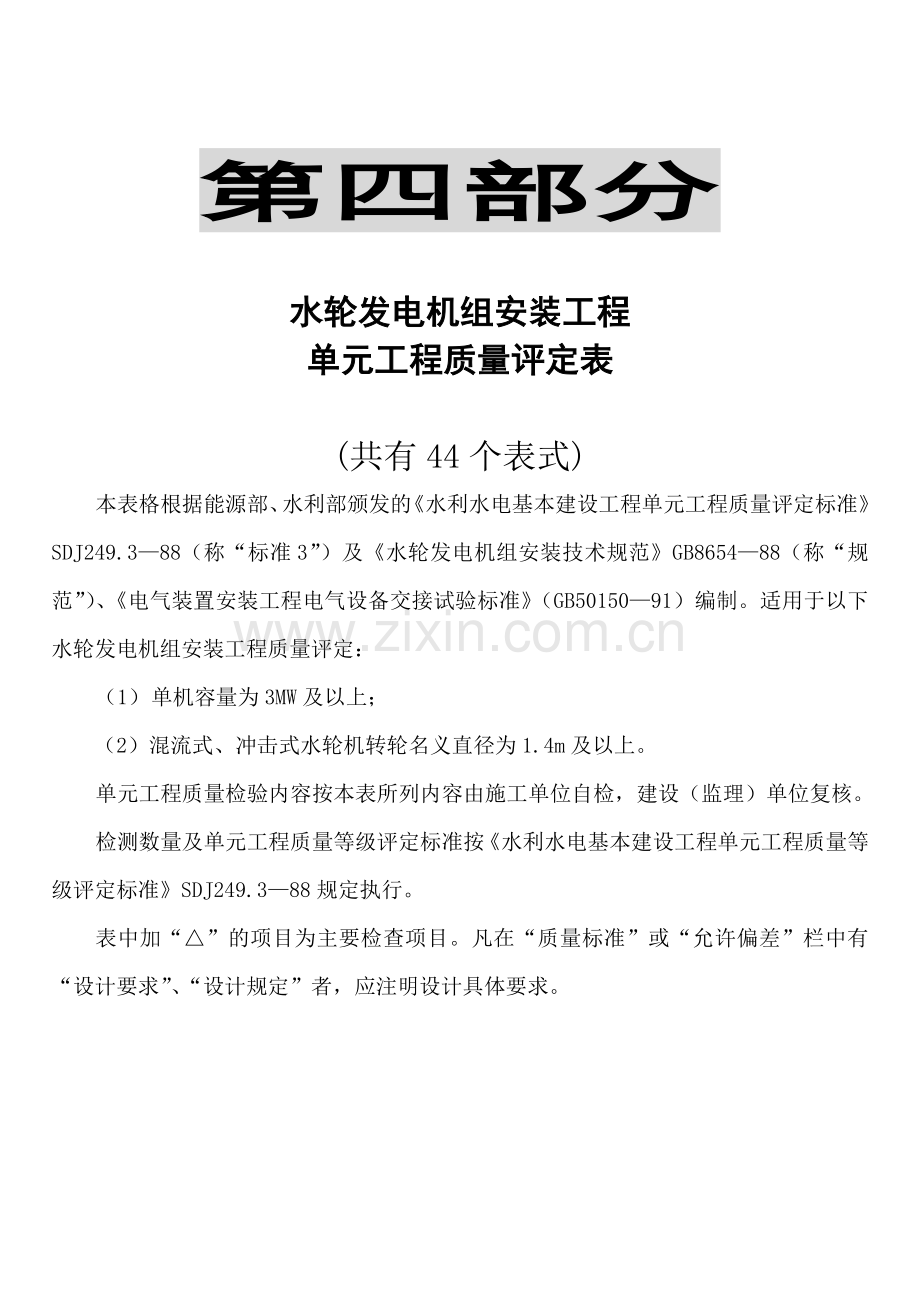

第四部分

水轮发电机组安装工程
单元工程质量评定表

(共有44个表式)
本表格根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量评定标准》SDJ249.3—88（称“标准3”）及《水轮发电机组安装技术规范》GB8654—88（称“规范”）、《电气装置安装工程电气设备交接试验标准》（GB50150—91）编制。适用于以下水轮发电机组安装工程质量评定：
（1） 单机容量为3MW及以上；
（2）混流式、冲击式水轮机转轮名义直径为1.4m及以上。
单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复核。
检测数量及单元工程质量等级评定标准按《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.3—88规定执行。
表中加“△”的项目为主要检查项目。凡在“质量标准”或“允许偏差”栏中有“设计要求”、“设计规定”者，应注明设计具体要求。

水利水电工程
表3.1 立式反击式水轮机吸出管里衬安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000
1
管口直径（D）
+0.0015D
+0.001D

2
相邻管口内壁吉长（L）差
0.001L
10
0.0008L
8

3
△上管口中心及方位
4
6
8
10
3
5
6
8

4
上管口高程
+8
0
+12
0
+15
0
+18
0
+5
0
+10
0
+10
0
+15
0

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中有 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目有 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.2 立式反击式水轮机基础环座环安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000
1
△中心及方位
2.0
3.0
4.0
5.0
1.5
2.0
3.0
4.0

2
高程
+3.0
+2.0

3
△水平
每米不超过0.07
每为不超过0.05，径向最大不超过0.60
每米不超过0.05
每为不超过0.03，径向最大不超过0.50

4
△转轮室圆度
+10%~—10%设计平均间隙
+8%~—8%设计平均间隙

5
△基础环、座环圆度（含同轴度）
1.0
1.5
2.0
2.5
0.5
1.0
1.5
2.0

6
各组合缝间隙
符合“规范”第2.0.6条要求

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中有 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目有 %，其中主要检查项目 达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.3 立式反击式水轮机蜗壳安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合格
优良
1
△直管段中心与Y轴线距离
+0.003D
+0.002D

2
△直管段中心高程
+5
+4

3
最远点高程
+5
+12

4
定位节管口与基准线
+5
+4

5
定位节管口倾斜值
5
4

6
最远点半径
+0.004R
+0.003R

7
△焊缝射线探伤
环缝
Ⅲ级
Ⅲ级一次合格率80%以上

纵缝与蝶形边
Ⅱ级
Ⅱ级一次合格率80%以上

8
△焊缝超声波探伤
环缝
Ⅱ级
Ⅱ级一次合格率85%以上

纵缝与蝶形边
Ⅰ级
Ⅰ级一次合格率85%以上

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中有 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目有 %，其中主要检查项目 达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
立式反击式水轮机机坑里衬及接力器
表3.4 基础安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000
1
基坑里衬中心
5
10
15
20
＜5
8
12
15

2
基坑里衬上口直径
+5
+8
+10
+12
＜+5
+5
+8
+10

3
△接力器里衬法兰垂直度
每米不超过0.30
每米不超过0.20

4
△接力器里衬中心及高程
+1.0
+1.5
+2.0
+2.5
＜+1.0
＜+1.5
+1.5
+2.0

5
接力器里衬与机组基准线平行度
1.0
1.5
2.0
2.5
＜1.0
＜1.5
1.5
2.0

6
接力器里衬中心至机组基准线距离
+3
+2

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中有 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目有 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.5 立式反击式水轮机转轮单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结 论
合格
优良
1
分瓣转轮焊缝错牙
0.50
＜0.5

2
分瓣转轮组合缝间隙
符合“规范”第2.0.6条要求

3
△分瓣转轮焊缝探伤
I级
Ⅰ级一次合格率95%以上

4
转轮上冠法兰
下凹值
≤0.07/m
≤0.06/m

上凸值
≤0.04/m
≤0.03/m

5
△转轮静平衡
符合“规范”第3.2.5条要求

6
△转桨式转轮漏油量
符合“规范”第3.2.6条要求

7
与主轴法兰组合缝间隙
≤0.05
≤0.04

8
转轮叶片最低操作油压
≤15%工作油压
≤15%工作油压

9
联接螺栓伸长值
符合设计要求

10
△转轮各部圆度及同轴度
工作水头小于200m
止漏环
+10%~ －10%
设计间隙值
+8%~－8%
设计间隙值

止漏环安装面
叶片外缘

引水板止漏圈
+20%~－20%
设计间隙值
+15%~ －15%
设计间隙值
法兰护罩
工作水头等于及大于200m
上冠外缘
+5%~ －5%
设计间隙值
+4%~ －4%
设计间隙值

下环外缘
上梳齿止漏环
+0.10
+0.08

下止漏环
检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准，一般检查项目中有 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目有 %，其中主要检查项目 达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.6 立式反击式水轮机导水机构安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
1
各组合缝间隙
符合“规范”第2.0.6条要求

2
△各止漏环圆度及同轴度
符合表3.5第10项要求

3
△下锥体法兰止口与转轮室同轴度
转轮直径
转轮直径

≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000
0.25
0.50
0.75
1.00
0.20
0.40
0.60
0.80
4
导叶端部总间隙
不超过设计间隙

5
环形接力器支座
中心
水平

≤0.10
≤0.05/m

≤0.1008
＜0.05/m

6
△导叶局部立面间隙
导叶高度
≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000

无密封条导叶
0.05
0.10
0.13
0.15
0.05
0.08
0.10
0.12
带密封条导叶(不装)
0.15
0.20
0.10
0.15
检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.7 立式反击式水轮机接力器安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
左边
右边
1
接力器连杆两端高差
≤1.0
1.0

2
各组合缝间隙
符合“规范”第2.0.6条要求

3
严密性耐压试验
符合“规范”第2.0.10条要求

4
接力器水平度
≤0.10/m
≤0.08/m

5
两接力器活塞全行程偏差
≤1.0
1.0

6
接力器压紧行程值
直缸接力器
转轮直径

≤3000
＞3000≤6000
＞6000≤8000
＞8000
带密封条导叶
3~5
4~7
6~8
7~9
无密封条导叶
2~4
3~6
5~7
6~8
摇摆接力器，环形接力器
符合设计规定
7
刮板接力器转角
符合设计规定

8
刮板接力器漏油量
从进油串至排油腔油量小于单台油泵供油量的1/6

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
一般检查项目中 %符合质量标准。检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.8 立式反击式水轮机转动部件安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000≤6000
＞6000≤8000
＞8000
≤3000
＞3000≤6000
＞6000≤8000
＞8000
1
转轮安装高程
摆流式
+1.5
+2
+2.5
+3
+1.0
+1.5
+2
+2.5

轴流式
+2
0
+3
0
+4
0
+5
0
+1.5
0
+2.5
0
+3
0
+4
0
斜流式
+0.8
0
+1.0
0

+0.5
0
+0.8
0

2
△转轮径向间隙
工作水头＜200m
+20%~－20%实际平均间隙
+15%~－15%实际平均间隙

工作水头≥200m
外圆
+10%~－10%设计间隙
+8%~－8%设计间隙
迷宫环
+0.20
+0.15
3
△主轴法兰间隙
≤0.05
≤0.04

4
联接螺栓伸长值
符合设计要求

5
操作油管摆度
固定铜瓦
0.20
0.15

浮动铜瓦
0.30
0.25
6
受油器水平度
每米不超过0.05
每米不超过0.04

7
旋转油盆径向间隙
不小于70%设计值
不小于870%设计值

8
受油器对地绝缘
不小于0.5KΩ

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
立式反击式水轮机水导轴承及主轴密封安装
表3.9 单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
轴瓦检查及研制
符合“规范”第3.6.1条要求，接触点1~2点/cm2
符合“规范”第3.6.1条要求，接触点2点/cm2

2
△轴瓦间隙
分块瓦
+0.02

简式瓦
分配间隙的+20%~－20%以内
橡胶瓦
实测平均总间隙的10%以内
3
△轴承油槽渗漏试验
符合“规范”第2.0.11条要求

4
△轴承冷却器耐压试验
符合“规范”第2.0.10条要求

5
轴承油位
+10

6
检修密封充气试验
充气0.05MPa无漏气

7
检修密封径向间隙
+20%~－20%设计间隙值

8
△平板密封间隙
+20%~－20%实际平均间隙值

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.10 立式反击式水轮机附件单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
真空破坏阀，补气阀动作试验
符合设计要求

2
蜗壳及尾水管排水阀，盘形阀接力器严密性耐压试验
符合“规范”第2.0.10条要求

3
盘形阀阀座水平度
不超过0.20/m
不超过0.15/m

4
△盘形阀密封面间隙
不超过0.05
不超过0.02

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.11 灯泡贯流式水轮机尾水管安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000
≤6000
＞6000
≤8000
≤3000
＞3000
≤6000
＞6000
≤8000
1
△管口法兰最大与最小直径差
3
4
5
2
3
4

2
△中心及高程
+1.5
+2.0
+2.5
+1.0
+1.5
+2.0

3
管口法兰至转轮中心距离
+2.0
+2.5
+3.0
+1.5
+2.0
+2.5

4
△法兰面垂直度及平面度
0.4
0.5
0.6
0.3
0.4
0.5

5
相邻两节管口内壁周边差
不超过10
不超过8

6
各大节同心度
0.002D
0.0015D

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.12 灯泡贯流式水轮机座环安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000
≤6000
＞6000
≤8000
≤3000
＞3000
≤6000
＞6000
≤8000
1
△中心及方位
2.0
3.0
4.0
1.5
2.0
3.0

2
法兰至转轮中心距离
+2.0
+2.5
+3.0
+1.5
+2.0
+2.5

3
△前锥体法兰垂直度及平面度
0.4
0.5
0.6
0.3
0.4
0.5

4
法兰圆度
1.0
1.5
2.0
0.5
1.0
1.5

5
△内管形壳组合面高程
+0.8
+1.0
+1.5
+0.5
+0.8
+1.0

6
流道盖板基础框架中心至机组中心距
+5
+4

7
接力器基础至基准线距离
+3
+2

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.13 灯泡贯流式水轮机导水机构单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施 工 单 位

单元工程名称、部位

检 验 日 期
年 月 日
项
次
检 查 项 目
允许偏差（mm）
实 测 值
(mm)
结论
合格
优良
转轮直径
转轮直径
≤3000
＞3000
≤6000
＞6000
≤8000
≤3000
＞3000
≤6000
＞6000
≤8000
1
△内外配水环法兰中心及方位
2.0
3.0
4.0
1.5
2.0
3.0

2
△法兰垂直度及平面度
0.4
0.5
0.6
0.3
0.4
0.5

3
导叶端部间隙
符合设计要求

4
导叶端部间隙
局部不超过0.25
局部不超过0.20

5
调速环与顶盖间隙
符合设计要求，且上部大于下部长0.6~0.8

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准，其余虽有微小出入，但不影响使用。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.14 灯泡贯流式水轮机轴承安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
△镜板与主轴垂直度
0.05
0.04

2
分瓣推力盘组合缝
间隙不超过0.05
错牙不超过0.02
间隙不超过0.04
错牙不超过0.02

3
轴瓦与轴承座配合承力面
大于60%接触面积
大于70%接触面积

4
轴瓦与轴颈端面间隙
符合设计要求

5
△轴瓦间隙
符合设计要求

6
下轴瓦与轴颈接触角
大于60°

7
△下轴瓦与轴颈接触点
1~3点/cm2

8
轴承体各组合缝间隙
符合“规范”第2.0.6条要求

9
轴承体对地绝缘
不低于1MΩ

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
灯泡贯流式水轮机主轴及
表3.15 转轮安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
△转轮耐压及动作试验
符合“规范”第3.2.6条要求

2
分瓣推力盘组合缝
0.05
0.04

3
受油器
同轴度
固定瓦
不超过0.10
小于0.10

浮动瓦
不超过0.15
小于0.15
4
△转轮与转轮室间隙
+20%~－20%
实际平均间隙
+15%~－15%
实际平均间隙

5
主轴平板密封间隙
+20%~－20%设计间隙

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.16 冲击式水轮机机壳安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
机壳各组合缝
符合“规范”第2.0.6条要求

2
机壳中心
不超过1.0
不超过0.8

3
机壳中心高程
+2
+1.5

4
△机壳上法兰水平
每米不超过0.05
每米不超过0.04

5
双轮机组机壳相对高程差
不超过1.0
不超过0.5

6
△双轮机组中心距
0~－1.0
0~－0.5

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
冲击式水轮机喷嘴及接力器安装
表3.17 单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
喷嘴及接力器严密性试验
符合“规范”第2.0.10条要求

2
△喷嘴动作试验
符合“规范”第5.2.2条要求

3
△喷嘴中心与转轮节圆径向偏差
2.0
2.0

4
△喷嘴中心与水斗分刃轴向偏差
+1.0
+0.8

5
偏流器中心与喷嘴中心距
不超过4.0
小于4.0

6
缓冲器弹簧压缩长度与设计值偏差
不超过+1.0
小于+1.0

7
各喷嘴行程的不同步偏差
不超过2%设计值
小于2%设计值

8
喷嘴角度偏差
不超过+0.5°
小于+0.5°

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.18 冲击式水轮机转轮安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
△主轴水平或垂直度
0.05
0.04

2
转轮端面跳动量
间隙不超过0.05
错牙不超过0.02
间隙不超过0.04
错牙不超过0.02

3
△转轮静平衡试验
符合设计要求

4
转轮与挡水板间隙
4~10

5
止漏装置与主轴间隙
+40%~－40%实际平均间隙

检验结果
共检验 项，合格 项，其中优良 项，优良率 %
评 定 意 见
单 元 工 程 质 量 等 级
主要检查项目全部符合质量标准。一般检查项目中 %符合质量标准。检查项目 %达到优良，其中主要检查项目 %达到优良

测
量
人

年 月 日
施
工
单
位

年 月 日
(监理)
建设

年 月 日
单位

水利水电工程
表3.19 冲击式水轮机控制机构安装单元工程质量评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

检 验 日 期
年 月 日
项次
检 查 项 目
允许偏差(mm)
实 测 值（mm）
结论
合 格
优 良
1
各元件中心
2.0
1.5
