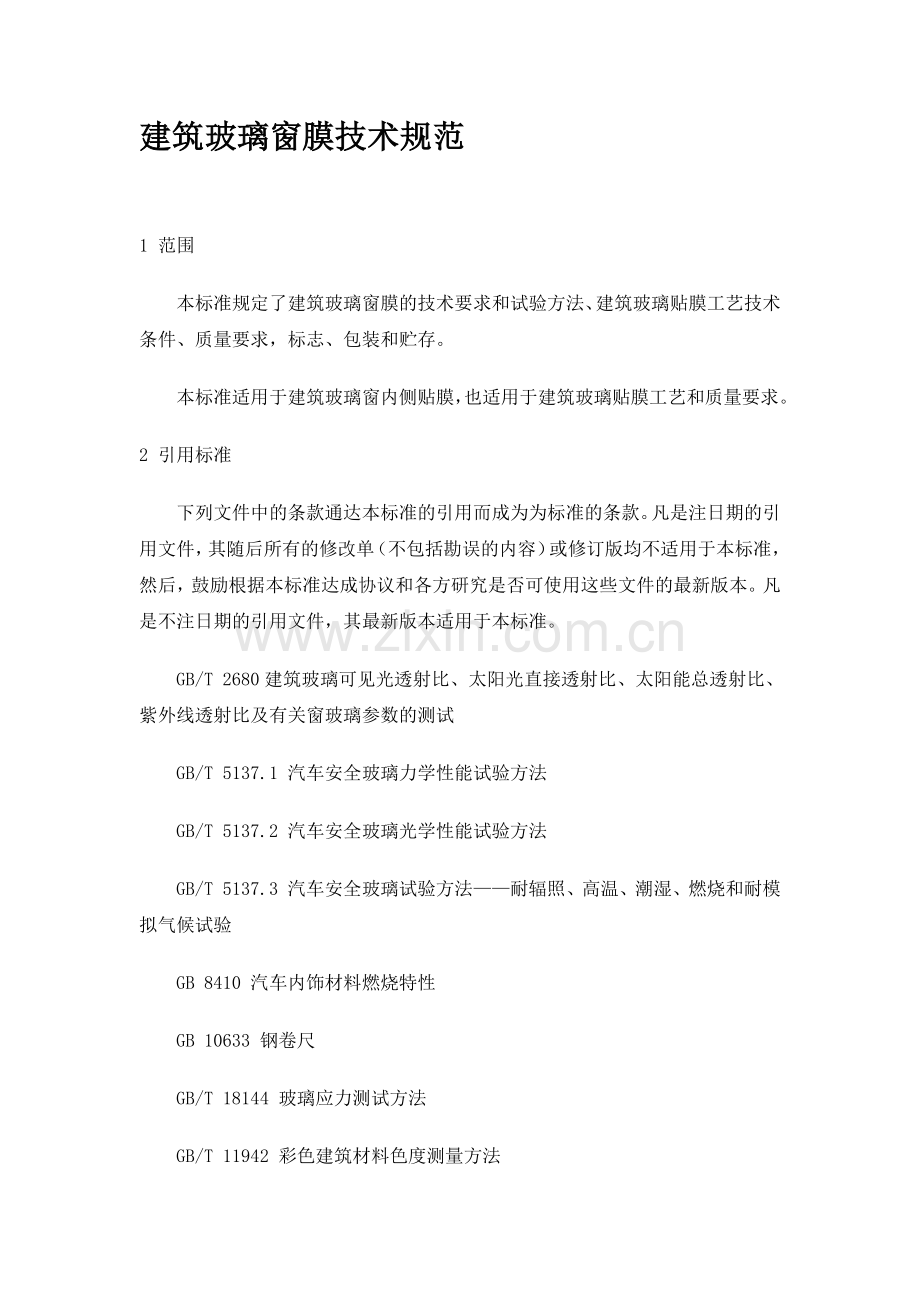

建筑玻璃窗膜技术规范

1 范围
本标准规定了建筑玻璃窗膜的技术要求和试验方法、建筑玻璃贴膜工艺技术条件、质量要求，标志、包装和贮存。
本标准适用于建筑玻璃窗内侧贴膜，也适用于建筑玻璃贴膜工艺和质量要求。
2 引用标准
下列文件中的条款通达本标准的引用而成为为标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然后，鼓励根据本标准达成协议和各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测试
GB/T 5137.1 汽车安全玻璃力学性能试验方法
GB/T 5137.2 汽车安全玻璃光学性能试验方法
GB/T 5137.3 汽车安全玻璃试验方法——耐辐照、高温、潮湿、燃烧和耐模拟气候试验
GB 8410 汽车内饰材料燃烧特性
GB 10633 钢卷尺
GB/T 18144 玻璃应力测试方法
GB/T 11942 彩色建筑材料色度测量方法
GB 50189 公共建筑节能设计标准
3 术语和定义
3．1遮蔽系数 Shading Coefficist
太阳能通过贴膜玻璃进入室内的总量与通过3mm厚的普通无色玻璃的总量之比。
4 技术要求
4．1 外观质量
建筑玻璃窗膜的外观质量应符合表1中的规定。
表1 外观质量
缺陷名称
规格
质量要求
针孔

不允许
斑点
1.0mm≤直径<2.5mm
中部：≤5.0×S个
边部：≤6.0×S个
2.5mm≤直径<5.0mm
中部：≤1.0×S个
边部：≤4.0×S个
直径<5.0mm
不允许
脱层划伤
0.1mm≤宽度≤0.3mm
长度≤60mm
不限
划伤距离≥100mm
宽度＞0.3mm或
长度≤60mm
不允许
脱胶

不允许
注：
1． S是以平方米为单位的玻璃贴膜面积，保留小数点后两位。
2． 允许个数及允许条数为各系数S相乘所得的数值。
3． 玻璃贴膜的“中部”是指距玻璃贴膜边缘75mm以内的区域，其它部分为边部。
4．2 光学性能
建筑玻璃贴膜的光学性能指标见表2
表2 光学性能指标
项目
指标要求
可见光透射比（380nm~780nm）% ≥
标签明示指标
可见光反射比（380nm~780nm）% ≤
标签明示指标
紫外线透射比 % ≤
标签明示指标
太阳能总穿透率 ≤
标签明示指标
热传递系数U值
标签明示指标
遮蔽系数
标签明示指标
4．3标明具有节能功能的膜，节能功能应符合GB 50189相关要求。
4．4 颜色
建筑贴膜玻璃的颜色均匀性，色差应不大于5.0CIELAB。
4．5 抗磨性
建筑贴膜玻璃试样试验前后的雾度差值应不大于4%。
4．6 耐辐照性
建筑贴膜玻璃试验前后可见光的透射比差值的绝对值应不大于3%，试样不可产生明显变色、气泡及浑浊现象。
4．7 耐温度及耐湿变化性
建筑贴膜玻璃试验后不得出现任何皱折、发雾、脱胶或其它显著的缺陷。
4．8 耐酸性及耐碱性
建筑贴膜玻璃试验后没有任何软化、胶粘、龟裂或明显失透，试验前后可见光的透射比差值的绝对值不应大于4%。
4．9耐燃烧性
试验时，建筑贴膜玻璃应符合a、b或c中任意1条的规定。
a)不燃烧
b)可以燃烧，但燃烧速度不大于250mm/min;
c)如果从试验计时开始，火焰在60s内自行熄灭，且燃烧距离不大于50mm,也被认为潢足b条的燃烧速度要求。
取五块建筑贴膜玻璃进行试验，五块试样应全部符合上述任一规定。
5 试验方法
5．1 试验条件
除特殊规定外，试验应在下述条件下进行；
5．1．1 温度：20℃±5℃
5．1．2 气压：8.60×104~1.06×105 Pa
5．1．3 相对湿度：40%~80%
5．1．4 试样
a.膜片：从制品上相应区域切取
b.贴膜玻璃：从制品上切取膜片，贴在无色3mm平板透明玻璃上，养护完毕后作为试件。
5．2 外观质量试验
试验为膜片，在良好的自然光及散射光照条件下，在距试样正面约600mm处进行目视检查。
5．3 可见光透射比试验
按照GB/T2680的规定，用分光光度仪测试，试样为贴膜玻璃。
5．4 可见光反射比试验
按照GB/T2680的规定，用分光光度仪测试进行试验，试样为贴膜玻璃。
5．5 颜色识别试验
按照GB/TS137.2的规定进行试验，试样为贴膜玻璃。
5．6 颜色均匀试验
按照GB/T 11942的规定进行试验，试样为贴膜玻璃。
5．7辐射率的试验
试验时用分光光度仪分别测试膜片热辐射光谱反射比，然后按GB/T2680计算其值。
5．8 抗磨性试验
按照GB/T5237.1中7的规定进行试验，试样为贴膜玻璃，对试样贴膜面磨100转。
5．9 耐辐照试验
按照GB/T5137.3中5的规定进行试验，试样为300mm×76mm的贴膜玻璃，试样面向灯的一面为玻璃面，辐照时间为100h。
5．10 耐热性和耐湿性试验
按照GB/T5137.3进行试验，试样为300mm×300mm的贴膜玻璃。
5．11 耐酸性试验和耐碱性试验
截取25mm×50mm大小的贴膜玻璃，试样应完全浸没在1N的HCL溶液中，并保持24h，然后取出，立即用去离子水或蒸馏水清洗，并用吸水棉布擦干。观察试样浸没后状态，并比较强酸浸泡前后试样的可见光透射比，试验方法参照JC846-1999进行。
5．12 耐燃烧性试验
用贴膜玻璃70mm×360mm的试验片，作在小火焰作用下特性的试验。
试验装置符合GB8410中4.2的规定，试验按GB8410中4.4进行试验，试样为贴膜玻璃。
6 建筑玻璃贴膜工艺技术条件和质量要求
6．1 人员资质
贴膜工应持工作证上岗。所持工作证必须由生产厂家或其法定代理人颁发。
6．2 贴膜工具和贴膜溶液
应使用专用贴膜工具、清洗液和贴膜溶液。
6．3 贴膜防护措施
应有人身安全防护措施，并勿损伤建筑物外表贴面及室内设施。
6．4 建筑玻璃贴膜的施工质量要求见表3
表3 建筑玻璃贴膜的施工质量要求
项目
质量要求
试验方法
外表面
平整、无气泡、无开裂、无褶皱
目测
膜内
无疵点和杂物
目测
间隙
不易发现
目测
视觉重影、水痕
不易发现
目测
6．5建筑玻璃贴膜的质量维护要求
应使用常用的家用玻璃清洁液，或简单的肥皂水进行清洗。不要使用任何含有研磨剂的材料，如：小苏打等。要注意不要使用有可能切割或刮凿膜片的尖锐工具。用无纺布或人造海绵沾清洁液，用软布或橡胶刮板擦干玻璃。
6．6 不允许贴膜的情况
以下情况不推荐贴膜：
——破碎的、刮伤的玻璃或密封失效的中空玻璃；
——玻璃窗密封剂或密封条不再具有弹性；
——混凝土窗架或没有使用密封条或密封物的窗架；
——总面积超过40平方英尺（3.72平方米）的中空玻璃；
——层压玻璃；
——表面已多层贴膜的玻璃；
——圆形玻璃、质地粗糙的玻璃、喷绘玻璃、装饰用玻璃或天窗；
——无预处理玻璃或无框架拱形玻璃；
——三层或者四层中空玻璃；
——装有1/4英寸（6.35毫米）或更厚的镀膜玻璃的双层玻璃窗；
——超过25%的面积或周长被遮蔽的玻璃。
7 贮存、标志和产品标注
7．1 产品贮存
建筑玻璃膜应保存在温度5-24℃，通风干燥处。
7．2 产品标注
按照国际惯例，建筑膜应有产品标注，如SS(Solar silver)35或者**35，其中35表示透光率35%。
包装标志应包括产品名称、产地、厂名、厂址（包括网址）、商标、规格、数量、生产日期、批号、保持期、执行标准等。
7．3 进口产品和非进口产品说明
进口产品、分装产品应标明原产地（即生产厂家国家代码，而不是所属公司的国家代码）。此外，应提供完整、真实和详细和报关证明。
非进口产品必须标明“中国制造”（既Made in China）的字样。

保温隔热膜
在寒冷的季节里，3M四季通用膜能够将户内的热量反射回房间内以达到节能，这样可以减少高达23%-30%的热量损失，并可隔断穿窗而入的高达55%-73%的阳光热量以降低空调费用，节省燃料，提高租房客户的舒适程度。此外，一幢使用3M四季通用膜的节能建筑为您的采暖和冷却系统减少负担，从而减少维修并延长设备的使用寿命。
· 阻挡99%的紫外线，减少皮肤癌的发生率
· 节约采暖费用
· 在寒冷的季节保留更多热量以保持暖和
· 降低空调费用，减少空调病的发生
· 在炎热季节里减少大量的热量以保持凉爽
· 减少眩光和眼睛不适
· 延长家具和织物的使用寿命
· 防止玻璃飞溅，增加人身安全

四季通用膜LE35AMARL
产品性能：
LE35AMARL
1/4" 单层透明玻璃
1/4" 单层着色玻璃
双层透明玻璃
双层着色玻璃
太阳能总隔断率
75%
74%
70%
76%
保温率
30%
30%
20%
20%
隔紫外线率
99%
99%
99%
99%
隔眩光率
65%
62%
63%
62%

技术数据：
玻璃类型
应用产品
遮蔽系数
可见光
辐射率
“U”值
反射率
透过率
单层透明玻璃
无
0.94
8%
88%
0.84
1.06
LE35AMARL
0.29
56%
31%
0.34
0.74
单层着色玻璃
无
0.69
5%
50%
0.84
1.06
LE35AMARL
0.30
18%
19%
0.34
0.74
双层透明玻璃
无
0.81
14%
78%
0.84
0.50
LE35AMARL
0.35
54%
29%
0.34
0.40
双层着色玻璃
无
0.55
8%
45%
0.84
0.50
LE35AMARL
0.28
22%
17%
0.34
0.40

四季通用膜P-18ARL
产品性能：
P-18ARL
1/4" 单层透明玻璃
1/4" 单层着色玻璃
双层透明玻璃
双层着色玻璃
太阳能总隔断率
77%
74%
70%
76%
保温率
10%
10%
6%
6%
隔紫外线率
99%
99%
99%
99%
隔眩光率
78%
80%
78%
80%

技术数据：
玻璃类型
应用产品
遮蔽系数
可见光
辐射率
“U”值
反射率
透过率
单层透明玻璃
无
0.94
8%
88%
0.84
1.06
P-18ARL
0.26
58%
19%
0.65
0.95
单层着色玻璃
无
0.69
5%
50%
0.84
1.06
P-18ARL
0.30
20%
10%
0.65
0.95
双层透明玻璃
无
0.81
14%
78%
0.84
0.50
RE50NEARL
0.34
55%
17%
0.65
0.47
双层着色玻璃
无
0.55
8%
45%
0.84
0.50
P-18ARL
0.28
20%
9%
0.65
0.47
