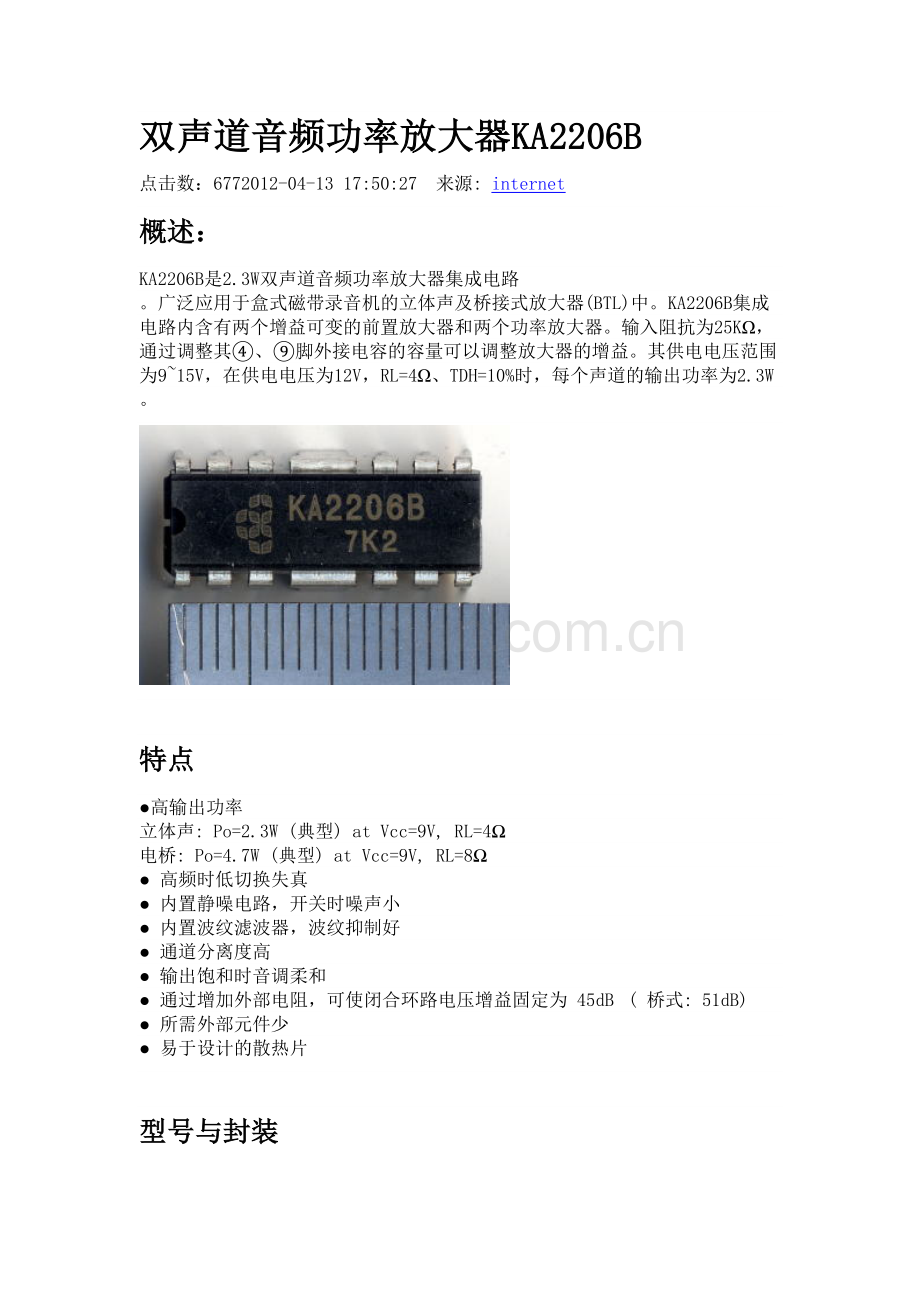

双声道音频功率放大器KA2206B
点击数：6772012-04-13 17:50:27　来源: internet
概述：
KA2206B是2.3W双声道音频功率放大器集成电路 。广泛应用于盒式磁带录音机的立体声及桥接式放大器(BTL)中。KA2206B集成电路内含有两个增益可变的前置放大器和两个功率放大器。输入阻抗为25KΩ，通过调整其④、⑨脚外接电容的容量可以调整放大器的增益。其供电电压范围为9~15V，在供电电压为12V，RL=4Ω、TDH=10%时，每个声道的输出功率为2.3W。

特点
●高输出功率
立体声: Po=2.3W (典型) at Vcc=9V, RL=4Ω
电桥: Po=4.7W (典型) at Vcc=9V, RL=8Ω
● 高频时低切换失真
● 内置静噪电路，开关时噪声小
● 内置波纹滤波器，波纹抑制好
● 通道分离度高
● 输出饱和时音调柔和
● 通过增加外部电阻，可使闭合环路电压增益固定为 45dB  ( 桥式: 51dB)
● 所需外部元件少
● 易于设计的散热片

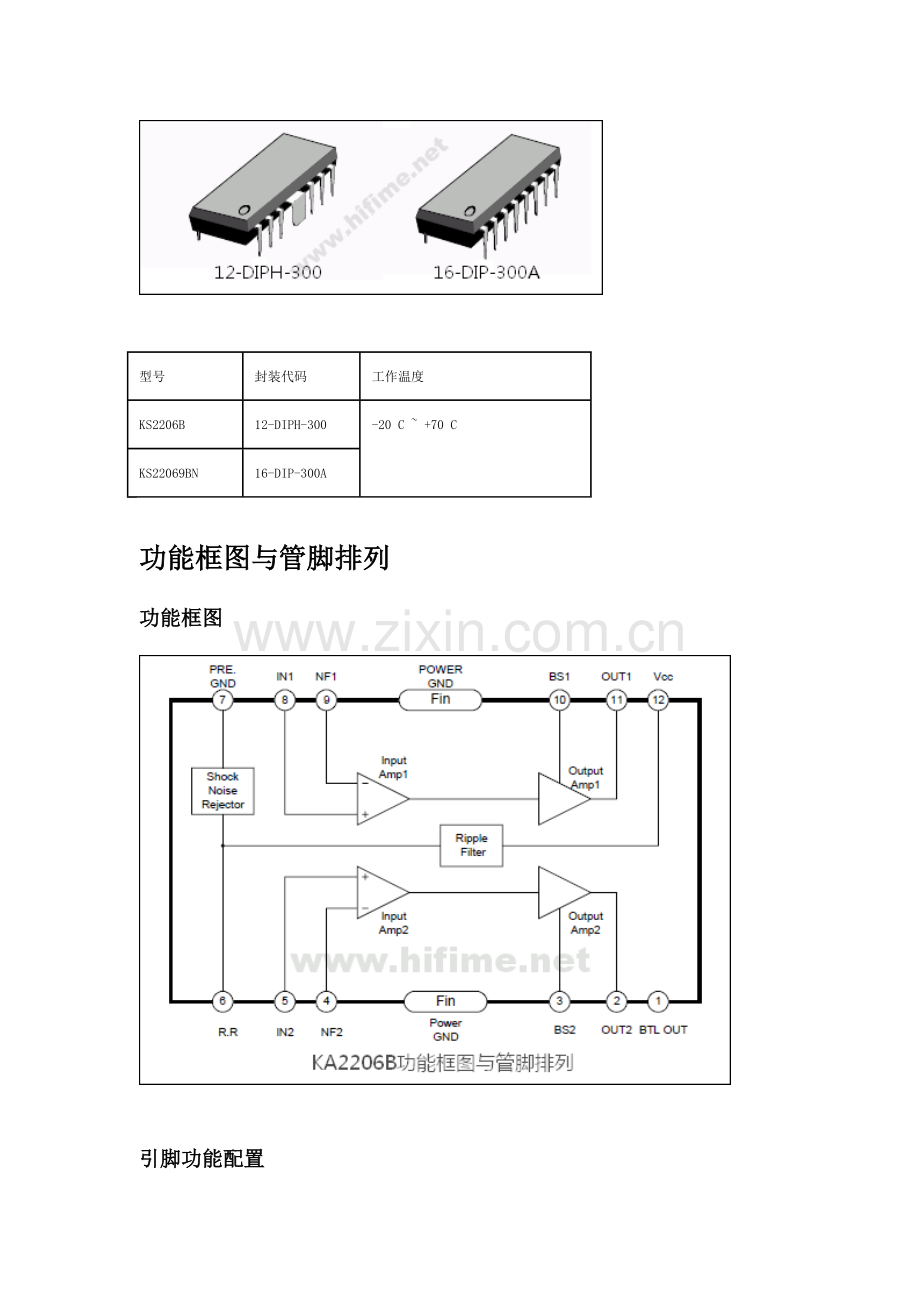

型号与封装

型号
封装代码
工作温度
KS2206B
12-DIPH-300
-20 C ~ +70 C
KS22069BN
16-DIP-300A

功能框图与管脚排列
功能框图

引脚功能配置
1 接地
2 信号输出
3 自举端1
4 负反馈1
5 信号输入1
6 纹波滤波外接元件
7 前置放大电路接地
8 信号输入2
9 负反馈2
10 自举端2
11 信号输出2
12 电源

电气参数
极限值： ( Ta=25°C)
 参数名称
 符号
 数值
 单位
 电源电压
 Vcc
 15
 V
 功耗
 PD
 4 *
 W
 工作温度
Topr
 - 20 ~ 70
 °C
 贮存温度
Tstg
 - 40 ~ 150
 °C
* 散热片焊接在PCB上

电气特性
 参数名称
 测试条件
 符号
 最小
 典型
 最大
 单位
 工作电源电压

 Vcc

 9
 11
 V

 静态电路电流
 Vi =0V, Stereo
 ICCQ

 40
 55
 mA
 闭合环路电压增益
 立体声
 Vi =-45dBm
 Gvc
 43
 45
 47
 dB
 电桥

 49
 51
 53
 dB
 通道均衡
 立体声
 CB
 -1
 0
 +1
 dB
 输出功率
 立体声
THD=10%, R L=4Ω
 Po
 1.7
 2.3

 W
THD=10%, RL=8Ω

 1.3

 电桥
THD=10%, RL=8 Ω

 4.7

 总谐波失真
 立体声
Po=250mW RL=4Ω
THD

 0.3
 1.5
 %
 电桥

 0.5

 输入电阻

 Ri
 21
 30

 kΩ

 波纹抑制比
 立体声, Rg=0Ω,
 Vi =150mW f=100Hz
 RR
 40
 46

 dB
 输出噪声电压
 立体声Rg=0Ω
VNO

 0.3
 1.0
 mV
 立体声Rg=10kΩ

 0.5
 2.0
 通道分离度
 立体声Rg=10kΩ Vo=0dBm
CT
 40
 55

 dB

推荐应用
立体声应用(输出功率2.3W)

1)固定电压增益
(9脚直接接地 )
Gv=20 log(R1/R2)
2)可变电压增益
(Rf和C1与9脚相连 )
Gv=20 log(R1/(R2+Rf)

桥式应用(输出功率4.7W)

1)固定电压增益
Gv=20 log(R1/R2) (9脚直接接地)
Gv=20 log(R1/R2)
2)可变电压增益
(Rf和C1与9脚相连) Gv=20 log(R1/(R2+Rf))

应用电路
立体声电路

BTL电路

*完整资料请参考 KA2206B PDF 数据手册
