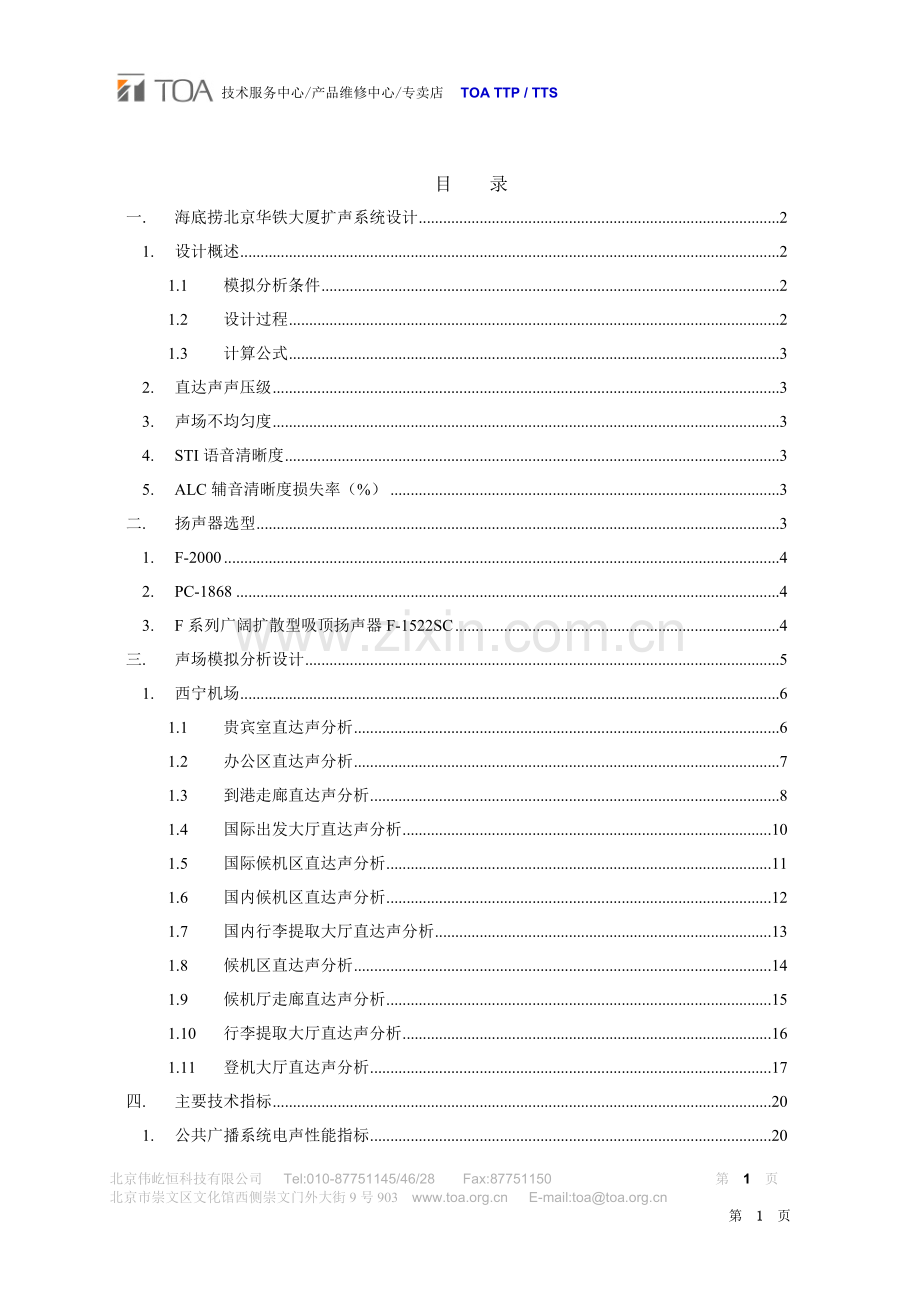

技术服务中心/产品维修中心/专卖店 TOA TTP / TTS [西宁机场扩声系统声场分析] 目录一. 海底捞北京华铁大厦扩声系统设计 2 1. 设计概述 2 1.1 模拟分析条件 2 1.2 设计过程 2 1.3 计算公式 3 2. 直达声声压级 3 3. 声场不均匀度 3 4. STI语音清晰度 3 5. ALC辅音清晰度损失率（%） 3 二. 扬声器选型 3 1. F-2000 4 2. PC-1868 4 3. F系列广阔扩散型吸顶扬声器F-1522SC 4 三. 声场模拟分析设计 5 1. 西宁机场 6 1.1 贵宾室直达声分析 6 1.2 办公区直达声分析 7 1.3 到港走廊直达声分析 8 1.4 国际出发大厅直达声分析 10 1.5 国际候机区直达声分析 11 1.6 国内候机区直达声分析 12 1.7 国内行李提取大厅直达声分析 13 1.8 候机区直达声分析 14 1.9 候机厅走廊直达声分析 15 1.10 行李提取大厅直达声分析 16 1.11 登机大厅直达声分析 17 四. 主要技术指标 20 1. 公共广播系统电声性能指标 20 西宁机场扩声系统设计方案一. 西宁机场扩声系统设计 1. 设计概述西宁机场扩声系统声学设计采用国际先进的计算机辅助声学模拟分析设计软件EASE 4.1，模拟分析确定广播系统设备、性能及安装位置，根据装修实际情况，对现场的音响声学特性模拟状况进行分析测试，保证广播系统扬声器分布、安装角度合理，场内各处声压均等。对每只扬声器安装位置，仰角等细节，待测试结果出来后视具体数字做最后调整。音圧分布对扬声器的种类，安装位置，台数及俯仰角是否准确进行模拟分析评价，确认整体设计声压均等。在本方案的设计过程中，还使用SDA公司出品的EASE Focus 目标软件。该软件是一款2维声学模拟计算机辅助设计软件,使用该软件可以帮助设计者设置及构建最近似于实际情况的线阵列音箱系统。 1.1 模拟分析条件频率使用2000Hz，听声高度设定为1.2米或1.5米，模拟分析考虑反射音、间接音及吸音材料、墙壁等，对直达音、反射音进行模拟分析，避免因装修条件不同模拟结果可能有所不同的结果。 1.2 设计过程针对选定广播区域进行三维空间建模——了解装修装饰材料吸声特性——确定扬声器具体安装位置——选择合适的TOA扬声器放入三维模型中进行模拟声场分析——模拟测试分析并满足声学设计指标——确定合适的终端扬声器型号、数量。 1.3 计算公式音频广播系统要实现语言信号传播的清晰、明亮及精确重现，要求广播系统的声学特性指标应达到和超过国标GYJ25中语言扩声系统二级的要求，声学特性指标见《 GYJ25厅堂扩声系统设计的声学特性指标》。现场听音点声压级计算，沿着单个喇叭投射方向垂直轴线的听音点声压级计算公式 LP=L0+10lgPS-20lgr 其中 LP：听音点声压级（dB） L0：喇叭声压级（dB SPL） PS：声源的声压功率即喇叭的额定功率（W） r：喇叭与听音点的垂直距离 2. 直达声声压级公共广播系统中要求高于背景噪声6 dB以上。声场强度的确定与某环境下的背景噪音密切相关，根据KLARK TEKNIK提供的各种不同环境下的噪声声强表可知，噪声声强除停车场声场强度较高（55～56dB）外，其它建筑环境一般为25～45dB，设计空场稳态准峰值总声压级≥98dB（在250～4000Hz内平均声压级）。 3. 声场不均匀度直达声声场不均匀度<8dB，传输频率特性250～4000Hz范围内允差+4～-4dB。 4. STI语音清晰度 RASTI即快速语言传输指数，是测量声场清晰度的重要指标，STI参考值如下表。序号 RASTI测试数据值结论 1 0．60～1．00 非常好 2 0．45～0．60 良好 3 0．30～0．45 较差 4 0．00～0．30 不能接受 5. ALC辅音清晰度损失率（%）在直达声到达后的15ms～40ms内到达的早期反射声可改善辅音清晰度，到达时间更晚的反射声则降低辅音清晰度，声波经多次反射而形成超过50ms以上的延迟，会引起双重声或多重声，严重时会出现回声等问题，影响声音的清晰度和声像定位，室外系统的音响效果还受气候条件、风向和环境干扰等影响。ALC测量清晰度是以辅音发音损失的百分率作为衡量标准，ALC参考值（%）如下表。序号 ALC测试数据值（%）结论 1 0～7 非常好 2 7～11 良好 3 11～15 清晰 4 18～15 较差 5 >18 不能接受二. 扬声器选型 1. F-2000 新的F-1000/2000扬声器系统是为了提供更好的音质及高可靠性设计的。其外观动感赶时尚。黑白两种颜色可以使音箱很好的融合到各类装修风格的环境中。其特点为两分频低音反射式设计，耐冲击性聚苯乙烯箱体，采用4或8Ω低频驱动单元、圆顶高音单元。在极具挑战性的建声环境中，用户可以轻松的改变高频的扩散性：F-2000系列扬声器可以轻松的更换随设备附带的扬声器号角适配器，使扩散角度由原来的110x100转换为80x80。这一系列的扬声器除了低阻抗型还提供了含100V输入适配器的高阻抗型，具有防水等级为IPX4的室外实用型，可选配万能安装支架，适应各种安装环境的需求。 F-1000系列音箱具有灵活多变的安装方式： 2. PC-1868 嵌入试安装，12cm动态锥形喇叭简易的弹簧锁卡安装方式推入式连接器用于快速卡线附桥接端子，可桥接一喇叭回路 3. F系列广阔扩散型吸顶扬声器F-1522SC TOA最新推出的全音域天花吸顶扬声器，其设计工艺克服了通常天花扬声器的限制因素－高频丢失。F系列扬声器设计中采用超宽扩散特性的特殊工艺设计，在无高音衰减的情况下实现全方位的声音重现，扩大聆听范围。同时将可察觉到的喇叭指向性和波束倾向降至最小，因此在广阔范围及水平位置条件下实现自然均匀的音质。 Ø 流畅、不引人注目的设计与天花板融为一体 Ø 喇叭背面采用密封金属防火罩外壳，具有高性价比（F-2352C/2852C/2322C F-122C具有防火罩） Ø 最低限度的高频丢失在大范围收听区域内实现清晰、均衡的音声重现 Ø 快速简便的安装方式三. 声场模拟分析设计北京伟屹恒科技有限公司 Tel:010-87751145/46/28 Fax:87751150 第 5 页北京市崇文区文化馆西侧崇文门外大街9号903 E-mail:toa@ 第 5 页 1. 西宁机场 1.1 贵宾室直达声分析三维模型结构图总声压分布图总声压柱状图 80.01dB～85.45dB 最大声压级85.45dB 不均匀度约5.45dB 平均声压级82.31dB 说明：贵宾室长约10米，宽约6米。扬声器选用PC-1868 1只，功率均为3W，吸顶安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.2 办公区直达声分析三维模型结构图直达声分布图直达声柱状图 82.34dB～84.63dB 最大声压级84.63dB 不均匀度约2.29dB 平均声压级83.46dB 说明：办公室长约6米，宽约3.5米。扬声器选用PC-1868 1只，功率均为3W，吸顶安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 到港走廊直达声分析三维模型结构图总声压分布图总声压柱状图 71.75dB～87.38dB 最大声压级87.38dB 不均匀度约15.63dB 平均声压级79.84dB 说明：到港走廊长约80米，宽约73米。扬声器选用F-1522SC 11只，功率均为6W，吸顶安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 扬声器布局改后到港走廊直达声分析三维模型结构图总声压分布图总声压柱状图 78.66dB～87.64dB 最大声压级87.64dB 不均匀度约8.98dB 平均声压级83.54dB 说明：到港走廊长约80米，宽约73米。扬声器选用F-1522SC 18只，功率均为6W，吸顶安装，安装位置距地约3米结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.3 国际出发大厅直达声分析三维模型结构图总声压分布图总声压柱状图 79.14dB～88.74dB 最大声压级88.74dB 不均匀度约9.6dB 平均声压级83.17dB 说明：国际出发大厅长约80米，宽约20米。扬声器选用BS -1030 6只，功率均为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.4 国际候机区直达声分析三维模型结构图总声压分布图总声压柱状图 80.52dB～89.69dB 最大声压级89.69dB 不均匀度约9.17dB 平均声压级84.1dB 说明：国际候机区长约35米，宽约15米。扬声器选用F-2000 1只，功率为60W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.5 国内候机区直达声分析三维模型结构图总声压分布图总声压柱状图 78.87dB～83.88dB 最大声压级83.88dB 不均匀度约5.01dB 平均声压级81.84dB 说明：国内候机区长约57米，宽约20米。扬声器选用bs-1030 8只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.6 国内行李提取大厅直达声分析三维模型结构图总声压分布图总声压柱状图 79.11dB～88.67dB 最大声压级88.67dB 不均匀度约9.56dB 平均声压级82.69dB 说明：国内行李提取大厅长约30米，宽约20米。扬声器选用bs-1030 3只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.7 候机区直达声分析三维模型结构图总声压分布图总声压柱状图 85.17dB～89.66dB 最大声压级89.66dB 不均匀度约4.49dB 平均声压级87.59dB 说明：候机区长约60米，宽约30米。扬声器选用bs-1030 8只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.8 候机厅走廊直达声分析三维模型结构图总声压分布图总声压柱状图 83.21dB～88.32dB 最大声压级88.32dB 不均匀度约5.11dB 平均声压级85.89dB 说明：候机厅走廊长约48米，宽约12米。扬声器选用F 2000 6只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.9 行李提取大厅直达声分析三维模型结构图总声压分布图总声压柱状图 81.35dB～88.76dB 最大声压级88.76dB 不均匀度约7.41dB 平均声压级85.88dB 说明：行李提取大厅长约100米，宽约25米。扬声器选用bs-1030 5只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 1.10 登机大厅直达声分析三维模型结构图总声压分布图总声压柱状图 76.31dB～88.17dB 最大声压级88.17dB 不均匀度约11.86dB 平均声压级81.86dB 说明：登机大厅长约127米，宽约47米。扬声器选用BS-1030 18只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 扬声器布局改后登机大厅直达声分析三维模型结构图总声压分布图总声压柱状图 78.38dB～88.23dB 最大声压级88.23dB 不均匀度约9.85dB 平均声压级82.97dB 说明：登机大厅长约127米，宽约47米。扬声器选用BS-1030 20只，功率为30W，壁挂安装结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称西宁机场扩声系统设计 ly 图名 2000HZ声压级分析分项名称日期 2012-10-10 扬声器数据分析扬声器数据分析说明：包间长约5米，宽约3.5米。扬声器选用F-1522 8只，功率均为3W，吸顶安装，安装位置距地约3米结论：满足声学设计指标要求。北京伟屹恒科技有限公司 BEIJING WAYEE TECH Co.,Ltd 工程名称海底捞北京华铁大厦（北京23店）扩声系统设计 ly 图名海底捞扬声器数据分析分项名称日期 2012-09-05 第 20 页四. 主要技术指标 1. 公共广播系统电声性能指标公共广播系统电声性能指标性能分类应备声压级声场不均匀度（室内）漏出声衰减系统设备信噪比扩声系统语言传输指数一级业务广播系统 ≥83dB ≤10 dB ≥15dB ≥70dB ≥0.55 二级业务广播系统 ≤12 dB ≥12dB ≥65dB ≥0.45 三级业务广播系统 -- -- -- ≥0.40 一级背景广播系统 ≥80dB ≤10 dB ≥15dB ≥70dB -- 二级背景广播系统 ≤12 dB ≥12dB ≥65dB -- 三级背景广播系统 -- -- -- -- 一级紧急广播系统 ≥86dB -- ≥15dB ≥70dB ≥0.55 二级紧急广播系统 -- ≥12dB ≥65dB ≥0.45 三级紧急广播系统 -- -- -- ≥0.40
