参考考评分标准
第五期 CAD技能二级(三维数字建模师)考试试题----工业产品类

一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋25＝40分）
①按照各零件图中所注尺寸生成其中7种零件的实体造型，并做适当润饰:（1）下颚；（2）上颚；（3）销轴；（4）方螺母；（5）拉杆；（6）弧扣；（7）螺钉（注：标准件可从标准件库中选取）。

(1) 下颚 共11分 其中：梯形槽截面旋转生成的半圆拱5分，左叉及孔2分，右叉及孔2分，左叉底部切去3.5结构1分，倒角和各圆角过渡1分。（注意：在红圈所指部分若未消除凸台扣1分）

(2) 上颚 共11分 其中：梯形槽截面旋转生成的半圆拱5分，左叉2分，右耳及孔2分，左叉底部切去3.5结构1分，倒角和各圆角过渡1分。（注意：在红圈所指部分若未消除凸台扣1分）

(3) 销轴 共1分 (4)方螺母 共3分，其中：长方1分；螺纹1分；光孔、全部倒角1分。

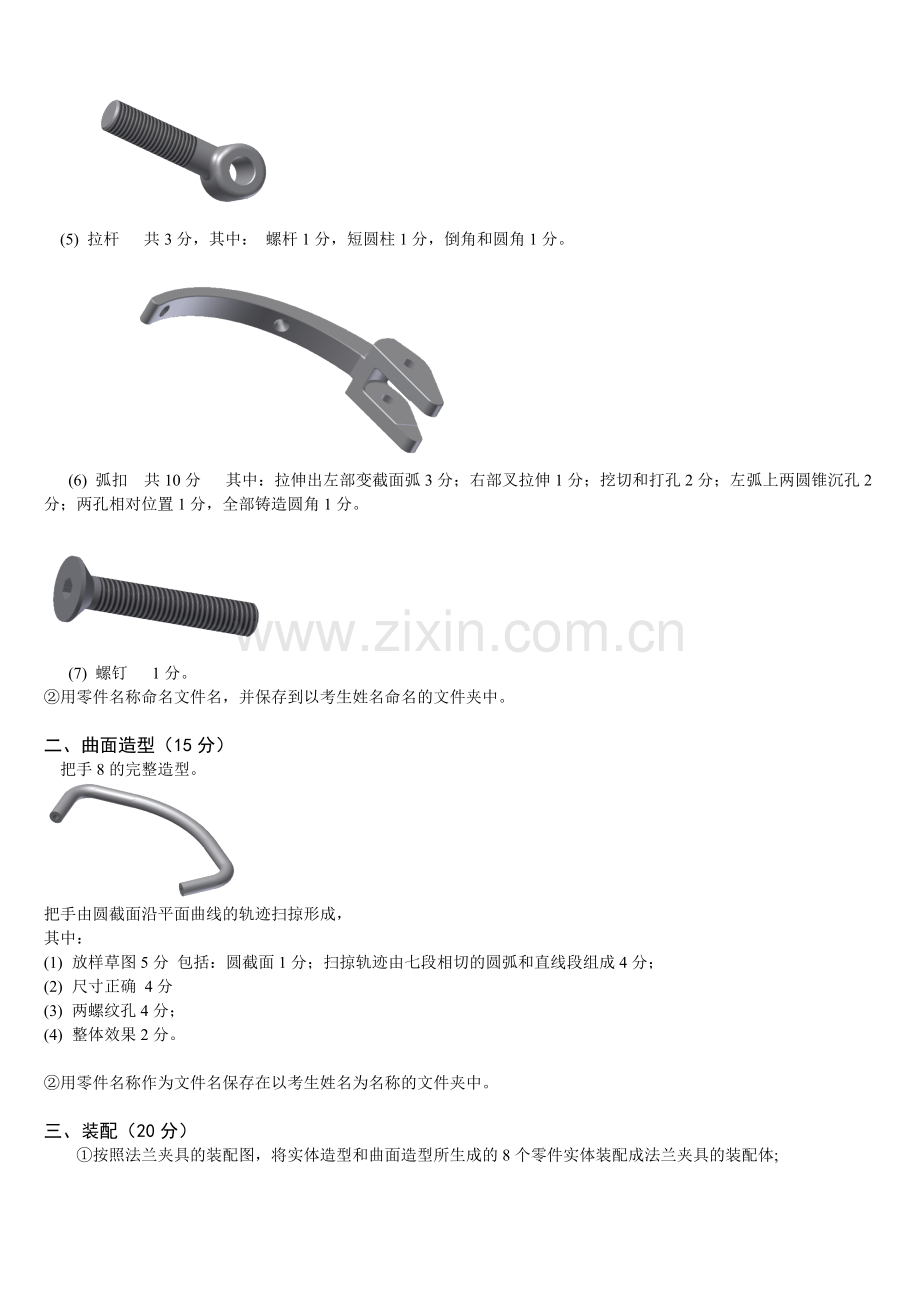

(5) 拉杆 共3分，其中： 螺杆1分，短圆柱1分，倒角和圆角1分。

(6) 弧扣 共10分 其中：拉伸出左部变截面弧3分；右部叉拉伸1分；挖切和打孔2分；左弧上两圆锥沉孔2分；两孔相对位置1分，全部铸造圆角1分。

(7) 螺钉 1分。
②用零件名称命名文件名，并保存到以考生姓名命名的文件夹中。

二、曲面造型（15分）
把手8的完整造型。

把手由圆截面沿平面曲线的轨迹扫掠形成，
其中：
(1) 放样草图5分 包括：圆截面1分；扫掠轨迹由七段相切的圆弧和直线段组成4分；
(2) 尺寸正确 4分
(3) 两螺纹孔4分；
(4) 整体效果2分。

②用零件名称作为文件名保存在以考生姓名为名称的文件夹中。

三、装配（20分）
①按照法兰夹具的装配图，将实体造型和曲面造型所生成的8个零件实体装配成法兰夹具的装配体;
装配 共18分
其中：
（1）下颚、上颚和销轴定位4分；
（2）方螺母、拉杆和销轴定位4分；
（3）拉杆、弧扣和销轴定位4分；
（4）弧扣、手柄和螺钉定位4分；
（5）弧扣的外端面与上颚的内弧相切2分。

②生成爆炸图，拆卸顺序应与装配顺序相匹配；

生成爆炸图2分

③用装配体名称命名装配文件名，并保存到考生姓名的文件夹中。

四、根据法兰夹具装配体生成法兰夹具的二维装配图，要求如下：（25分）
①视图，在A3图纸上采用所给装配图的表达方法，完整、清晰地表达法兰夹具的装配图；
②标注尺寸，按装配图的要求标注尺寸。尺寸数字为2.5号字；
③技术要求，标注装配图中的序号，填写标题栏和明细栏等,汉字采用仿宋体，3.5号字；
④用装配体名称作为装配图的文件名，并保存到考生姓名的文件夹中。

分值分配如下：
① 视图共17分，其中：
A3图纸幅面1分;
主视图主要采用三维模型投影得到, 共10分。（ 其中：主视局部剖2分; 实心件7不剖1分;主视图中中心线位置正确1分; A-A剖视正确、实心件不剖2分：B-B剖视正确、实心件不剖，视图放大并标记比例3分；、剖面线有区别1分。
左视图主要采用三维装配模型剖切投影得到, 2分;
主视图添加双点划线2分；
左视图中添加双点划线1分
左视图上方文字标记 1分;
② 标注装配尺寸共4分，其中：
尺寸数字为2.5号字，1分;
每5个尺寸标注正确1分，共3分。
② 明细栏和序号等 共4分， 其中：
技术要求（可用“工作原理”代替，不要求输入全部文字）, 填写标题栏文字，汉字采用仿宋体，3.5号字，1分;
零件序号指引线，排列正确，填写明细栏等3分。

2010年 第四期CAD技能二级(三维数字建模师)考题评分表
----工业产品类
考生
姓名： 考号：
试题号
得分
实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋25＝40分）

（1）下颚11分

（2）上颚11分

（3）销轴1分

（4）方螺母3分

（5）拉杆3分

（6）弧扣10分

（7）螺钉1分

曲面造型（15分）
放样草图形状5分

放样草图尺寸正确4分

两螺纹孔4分；

整体效果2分

装配（20分）

①按照法兰夹具的装配图，将实体造型和曲面造型所生成的8个零件实体装配成法兰夹具的装配体;
(1)下颚、上颚和销轴定位4分；

(2)方螺母、拉杆和销轴定位4分；

(3)拉杆、弧扣和销轴定位4分；

(4)弧扣、手柄和螺钉定位4分；

(5)弧扣的外端面与上颚的内弧相切2分。

②生成爆炸图，拆解顺序要与装配顺序相匹配；2分

二维装配图（25分）

根据法兰夹具装配体生成法兰夹具的A3二维装配图
视图17分

标注装配尺寸4分

明细栏和序号等 4分
