钢轨探伤工(第三部分高级工).doc

免费资源尽在铁路吧

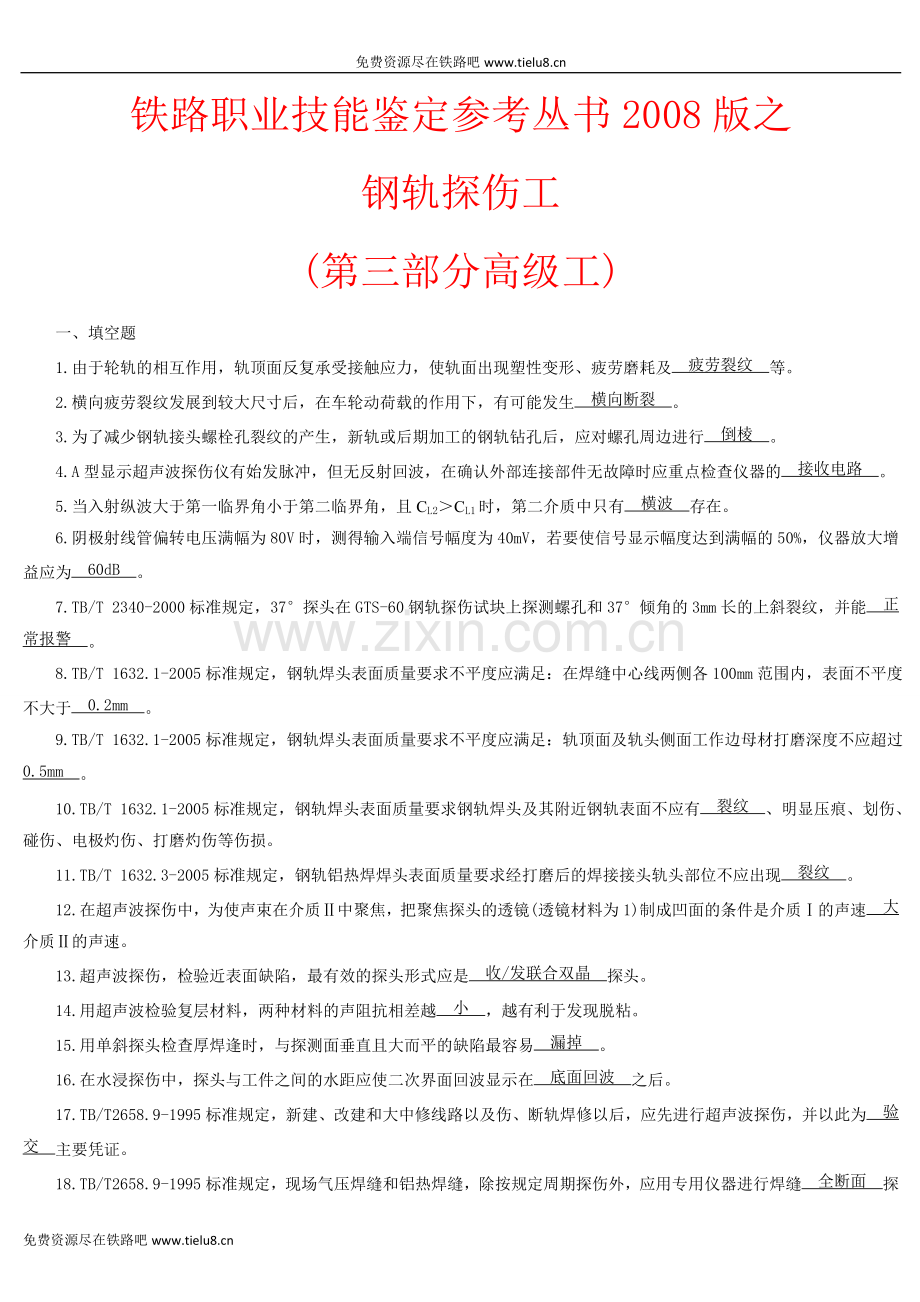

铁路职业技能鉴定参考丛书2008版之
钢轨探伤工
(第三部分高级工)
　　一、填空题
　　1.由于轮轨的相互作用，轨顶面反复承受接触应力，使轨面出现塑性变形、疲劳磨耗及　疲劳裂纹　等。
　　2.横向疲劳裂纹发展到较大尺寸后，在车轮动荷载的作用下，有可能发生　横向断裂　。
　　3.为了减少钢轨接头螺栓孔裂纹的产生，新轨或后期加工的钢轨钻孔后，应对螺孔周边进行　倒棱　。
　　4.A型显示超声波探伤仪有始发脉冲，但无反射回波，在确认外部连接部件无故障时应重点检查仪器的　接收电路　。
　　5.当入射纵波大于第一临界角小于第二临界角，且CL2＞CL1时，第二介质中只有　横波　存在。
　　6.阴极射线管偏转电压满幅为80V时，测得输入端信号幅度为40mV，若要使信号显示幅度达到满幅的50%，仪器放大增益应为　60dB　。
　　7.TB/T 2340-2000标准规定，37°探头在GTS-60钢轨探伤试块上探测螺孔和37°倾角的3mm长的上斜裂纹，并能　正常报警　。
　　8.TB/T 1632.1-2005标准规定，钢轨焊头表面质量要求不平度应满足：在焊缝中心线两侧各100mm范围内，表面不平度不大于　0.2mm　。
　　9.TB/T 1632.1-2005标准规定，钢轨焊头表面质量要求不平度应满足：轨顶面及轨头侧面工作边母材打磨深度不应超过　0.5mm　。
　　10.TB/T 1632.1-2005标准规定，钢轨焊头表面质量要求钢轨焊头及其附近钢轨表面不应有　裂纹　、明显压痕、划伤、碰伤、电极灼伤、打磨灼伤等伤损。
　　11.TB/T 1632.3-2005标准规定，钢轨铝热焊焊头表面质量要求经打磨后的焊接接头轨头部位不应出现　裂纹　。
　　12.在超声波探伤中，为使声束在介质Ⅱ中聚焦，把聚焦探头的透镜(透镜材料为1)制成凹面的条件是介质Ⅰ的声速　大　介质Ⅱ的声速。
　　13.超声波探伤，检验近表面缺陷，最有效的探头形式应是　收/发联合双晶　探头。
　　14.用超声波检验复层材料，两种材料的声阻抗相差越　小　，越有利于发现脱粘。
　　15.用单斜探头检查厚焊逢时，与探测面垂直且大而平的缺陷最容易　漏掉　。
　　16.在水浸探伤中，探头与工件之间的水距应使二次界面回波显示在　底面回波　之后。
　　17.TB/T 2658.9-1995标准规定，新建、改建和大中修线路以及伤、断轨焊修以后，应先进行超声波探伤，并以此为　验交　主要凭证。

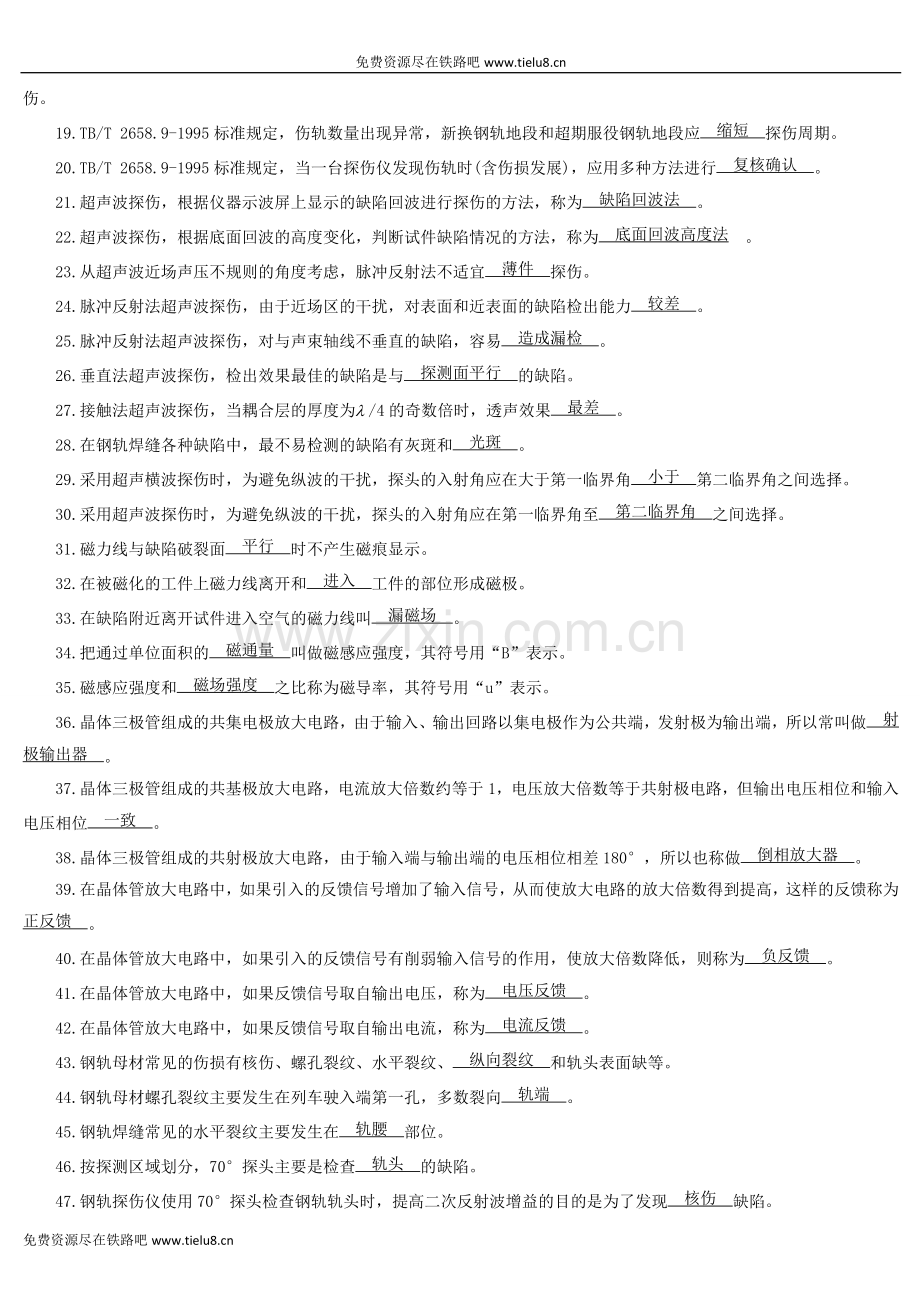

　　18.TB/T 2658.9-1995标准规定，现场气压焊缝和铝热焊缝，除按规定周期探伤外，应用专用仪器进行焊缝　全断面　探伤。
　　19.TB/T 2658.9-1995标准规定，伤轨数量出现异常，新换钢轨地段和超期服役钢轨地段应　缩短　探伤周期。
　　20.TB/T 2658.9-1995标准规定，当一台探伤仪发现伤轨时(含伤损发展)，应用多种方法进行　复核确认　。
　　21.超声波探伤，根据仪器示波屏上显示的缺陷回波进行探伤的方法，称为　缺陷回波法　。
　　22.超声波探伤，根据底面回波的高度变化，判断试件缺陷情况的方法，称为　底面回波高度法　。
　　23.从超声波近场声压不规则的角度考虑，脉冲反射法不适宜　薄件　探伤。
　　24.脉冲反射法超声波探伤，由于近场区的干扰，对表面和近表面的缺陷检出能力　较差　。
　　25.脉冲反射法超声波探伤，对与声束轴线不垂直的缺陷，容易　造成漏检　。
　　26.垂直法超声波探伤，检出效果最佳的缺陷是与　探测面平行　的缺陷。
　　27.接触法超声波探伤，当耦合层的厚度为l /4的奇数倍时，透声效果　最差　。
　　28.在钢轨焊缝各种缺陷中，最不易检测的缺陷有灰斑和　光斑　。
　　29.采用超声横波探伤时，为避免纵波的干扰，探头的入射角应在大于第一临界角　小于　第二临界角之间选择。
　　30.采用超声波探伤时，为避免纵波的干扰，探头的入射角应在第一临界角至　第二临界角　之间选择。
　　31.磁力线与缺陷破裂面　平行　时不产生磁痕显示。
　　32.在被磁化的工件上磁力线离开和　进入　工件的部位形成磁极。
　　33.在缺陷附近离开试件进入空气的磁力线叫　漏磁场　。
　　34.把通过单位面积的　磁通量　叫做磁感应强度，其符号用“B”表示。
　　35.磁感应强度和　磁场强度　之比称为磁导率，其符号用“u”表示。
　　36.晶体三极管组成的共集电极放大电路，由于输入、输出回路以集电极作为公共端，发射极为输出端，所以常叫做　射极输出器　。
　　37.晶体三极管组成的共基极放大电路，电流放大倍数约等于1，电压放大倍数等于共射极电路，但输出电压相位和输入电压相位　一致　。
　　38.晶体三极管组成的共射极放大电路，由于输入端与输出端的电压相位相差180°，所以也称做　倒相放大器　。
　　39.在晶体管放大电路中，如果引入的反馈信号增加了输入信号，从而使放大电路的放大倍数得到提高，这样的反馈称为　正反馈　。
　　40.在晶体管放大电路中，如果引入的反馈信号有削弱输入信号的作用，使放大倍数降低，则称为　负反馈　。
　　41.在晶体管放大电路中，如果反馈信号取自输出电压，称为　电压反馈　。
　　42.在晶体管放大电路中，如果反馈信号取自输出电流，称为　电流反馈　。
　　43.钢轨母材常见的伤损有核伤、螺孔裂纹、水平裂纹、　纵向裂纹　和轨头表面缺等。
　　44.钢轨母材螺孔裂纹主要发生在列车驶入端第一孔，多数裂向　轨端　。
　　45.钢轨焊缝常见的水平裂纹主要发生在　轨腰　部位。
　　46.按探测区域划分，70°探头主要是检查　轨头　的缺陷。
　　47.钢轨探伤仪使用70°探头检查钢轨轨头时，提高二次反射波增益的目的是为了发现　核伤　缺陷。
　　48.在一块半导体晶片上采取一定的掺杂工艺，使两边分别形成P型和N型半导体，那么在这两种半导体的交界处会形成一层很薄的层，称为　PN结　。
　　49.金属中液体转变为晶体的现象称为　结晶　。
　　50.金属加热以后，破碎的晶粒变为整体的晶粒，变形的晶粒变为等轴的晶粒过程称为　再结晶　。
　　51.目前我国采用的钢轨焊接类型有闪光焊、气压焊和　铝热焊　。
　　52.闪光焊又称为电阻焊或　接触焊　。
　　53.焊接接头由焊缝和　热影响区　构成。
　　54.在钢轨焊接中，含碳量高的钢轨比含碳量低的可焊性　差　。
　　55.磁感应线通过的闭合回路称为　磁路　。
　　56.磁粉探伤的检测材料只能是　铁磁性　材料。
　　57.衡量磁介质被磁化的难易程度的术语称为　磁导率　。
　　58.在超声波斜入射探伤时，入射角确定后，工件中折射角的大小仅与两种介质的　声速　有关。
　　59.晶体三极管的工作状态分为三个区域，Ib≤0的区域称为　截止区　。
　　60.晶体三极管的工作状态分为三个区域，当发射结正向偏置，集电结反向偏置时，曲线近似水平的部分称为　放大区　。
　　61.晶体三极管的工作状态分为三个区域，当电源Ec一定，Ic很大，Vce很小，Ib再增大，Ic缓慢增大或不增大，三极管失去放大作用，此时三极管工作在　饱和区　。
　　62.在逻辑电路中，实现“与”逻辑关系的电路称为　与门　。
　　63.在逻辑电路中，实现“或”逻辑关系的电路称为　或门　。
　　64.在逻辑电路中，实现“非”逻辑关系的电路称为　非门　。
　　65.二输入端与非门电路，当输入端A、B全为高电平时，输出端应为　低电平　。
　　66.二输入端或非门电路，当输入端A、B有一个为高电平时，输出端应为　低电平　。
　　67.钢轨铝热焊缝常见的缺陷有夹渣、气孔、夹砂、缩孔、疏松、未焊透和　裂纹　。
　　68.钢轨焊缝的气孔缺陷发生在　铝热焊　焊缝。
　　69.钢轨焊缝的夹渣缺陷发生在　铝热焊　焊缝。
　　70.钢轨焊缝的缩孔缺陷发生在　铝热焊　焊缝。
　　71.钢轨焊缝的疏松缺陷发生在　铝热焊　焊缝。
　　72.钢轨焊缝的夹砂缺陷发生在　铝热焊　焊缝。
　　73.钢轨焊缝体积型缺陷主要发生在　铝热焊　焊缝。
　　74.钢轨闪光焊常见的缺陷有灰斑、烧伤和　裂纹　。
　　75.钢轨焊缝光斑缺陷发生在　气压焊　焊缝。
　　76.钢轨焊缝过烧缺陷发生在　气压焊　焊缝。
　　77.钢轨焊缝断面氧化缺陷发生在　气压焊　焊缝。
　　78.钢轨焊缝灰斑缺陷发生在　闪光焊　焊缝。
　　79.钢轨焊缝烧伤缺陷发生在　闪光焊　焊缝。
　　80.钢轨闪光焊接头正火加热的起始温度低于　500℃　(轨头表面)。
　　81.钢轨闪光焊时，如果烧化中期出现长时间短路而加速烧化时又不能补偿，极容易造成焊缝　灰斑　缺陷。
　　82.钢轨焊接的残余应力主要是由于　温度变化　而形成的热应力。
　　83.钢轨闪光焊时，即使端角不存在氧化膜，但如果接口个别地方未形成共同晶粒，这也是一种　未焊透　缺陷。
　　84.阴极射线示波管由电子枪，偏转系统和　荧光屏　三部分组成。
　　85.钢轨探伤仪显示屏的种类有阴极射线示波管、场致发光板和　液晶屏　。
　　86.阴极射线示波管的偏转系统有水平和　垂直　偏转系统组成。
　　87.A型显示钢轨超声波探伤仪的扫描电路由扫描闸门发生器、锯齿波发生器　锯齿波放大器　三部分组成。
　　88.A型显示钢轨超声波探伤仪的扫描电路的作用　产生时基线　。
　　89.A型显示钢轨超声波探伤仪的扫描电路中产生锯齿波的电路是　锯齿波发生器　。
　　90.A型显示钢轨超声波探伤仪接收电路由衰减器、高频放大器、检波、抑制和　视频放大器　组成。
　　91.A型显示钢轨超声波探伤仪接收电路中衰减器的作用是　调整增益　。
　　92.A型显示钢轨超声波探伤仪接收电路中抑制的作用是　抑制杂波　。
　　93.TB/T 2340-2000标准规定，A型显示钢轨超声波探伤仪总衰减量不小于　60dB　。
　　94.A型显示钢轨超声波探伤仪视频放大器是　接收电路　的组成部分。
　　95.A型显示钢轨超声波探伤仪发射电路阻尼不同时，将影响仪器的发射强度和　脉冲宽度　。
　　96.A型显示钢轨超声波探伤仪发射电路的作用是产生　高频电脉冲　。
　　97.使用示波器观察被测电路的频率时，应适当选择与　X轴　有关的旋钮和量程开关。
　　98.A型显示超声波探伤仪，为了使扫描正程显示在荧光屏上而逆程不显示的电路称　增辉电路　。
　　99.A型显示超声波探伤仪，为使反射回波由下向上显示在荧光屏上，视频放大信号应接在　垂直偏转板　。
　　100.超声波探伤，为获得稳定的耦合状态，在曲面探伤时探头上可加用　弧形接触板　。
　　101.接触法超声波探伤，由于近场区内声束中的声压变化不规则，一般不在近场区中　定量探伤　。
　　102.接触法超声波探伤，探测近距离(或小直径)工件时，为获得较大声场范围，可选用　较小　直径晶片的探头。
　　103.接触法超声波探伤，探测距离较大时，为获得较为集中的能量，应选用　较大　直径晶片的探头。
　　104.接触法超声波探伤，用底波高度法调整灵敏度时可不考虑耦合差，但是对厚工件深部位的缺陷应进行　材质衰减　补偿。
　　105.接触法超声波探伤，对大于声束直径的缺陷，可采用　6dB　法或叫半波高度法测定其大小。
　　106.GB/T 9445-2005标准规定，1级无损检测人员应能在2级或3级人员监督、指导下，能调整　设备　。
　　107.GB/T 9445-2005标准规定，1级无损检测人员应能在2级或3级人员监督、指导下，实施　检测　。
　　108.GB/T 9445-2005标准规定，2级无损检测人员应能根据确定的工艺，编写适合于实际工作的操作　指导书　。
　　109.GB/T 9445-2005标准规定，2级无损检测人员应能安装　设备　并验证及调试情况。
　　110.GB/T 9445-2005标准规定，2级无损检测人员应能具体实施和监督　检测　。
　　111.GB/T 9445-2005标准规定，2级无损检测人员应能根据法规、标准和规范、解释和评定　检测结果　。
　　112.GB/T 9445-2005标准规定，2级无损检测人员应能整理和编写　无损检测的结果　报告。
　　113.GB/T 9445-2005标准规定，2级无损检测人员应熟悉无损检方法的应用　局限性　。
　　114.GB/T 9445-2005标准规定，3级无损检测人员应能确定用于特定NDT工作的特殊检测方法、技术和　工艺规程　。
　　115.GB/T 9445-2005标准规定，3级无损检测人员可实施或　监督　所有1级和2级人员的工作。
　　116.GB/T 9445-2005标准规定，3级无损检测人员应在没有验收标准可供使用时，协助制定　验收标准　。
　　117.GB/T 9445-2005标准规定，3级无损检测人员应具备材料、结构和生产工艺有足够的实际知识，以便选择检测方法和确定　检测技术　。
　　118.GB/T 9445-2005标准规定，3级无损检测人员从事每一种无损检测方法的考试内容都包括基础考试和　方法知识　。
　　119.GB/T 9445-2005标准规定，3级无损检测人员的基础考试的方式为　笔试　。
　　120.GB/T 9445-2005标准规定，3级无损检测人员的基础考试最低的合格评分为　70分　。
　　121.GB/T 9445-2005标准规定，报考无损检测人员的基础理论考试最低的合格评分为　70分　。
　　122.在磁粉探伤中，为能有效地检出环行工件圆周方向的缺陷，选用磁化方法时，应用　感应电流法　。
　　123.在磁粉探伤中，为使空心工件内外表面及端面都产生周向磁场，应选用　穿棒磁化法　。
　　124.磁粉探伤为了检出工件表面的微小缺陷，最好选用粒度　小　的磁粉。
　　125.磁粉探伤为了便于观察，应当使用与工件表面有　对比度　颜色的磁粉。
　　126.磁粉探伤，在外磁场去掉后，施加磁粉探伤的方法叫　剩磁法　法。
　　127.使用中的钢轨超声波探头包括　保护膜　、探头芯和探头线在内的探头整体。
　　128.TB/T 2634-1995标准规定，探头接头插接可靠，　屏蔽良好　良好。
　　129.TB/T 2634-1995标准规定，普通型探头用字母　A　表示。
　　130.TB/T 2634-1995标准规定，低温型探头用字母　B　表示。
　　131.TB/T 2634-1995标准规定，超低温探头用字母　C　表示。
　　132.钢轨焊缝探伤报告应按有关规定进行保存，一般不少于　2年　。
　　133.TB/T 2634-1995标准规定，横波探头频率为2MHz或　2.5MHz　。
　　134.TB/T 2634-1995标准规定，纵波探头频率为4MHz或　5MHz　2MHz或2.5MHz。
　　135.TB/T 2634-1995标准规定，探头声轴偏斜角应　≤2°　。
　　136.TB/T 2634-1995标准规定，探头工作环境温度，普通型为　－20℃～＋50℃　。
　　137.TB/T 2634-1995标准规定，探头工作环境温度，低温型为　－30℃～＋50℃　。
　　138.TB/T 2634-1995标准规定，探头工作环境温度，超低温型为　－40℃～＋50℃　。
　　139.TB/T 2634-1995标准规定，组合探头相对偏差为　≤2mm　。
　　140.TB/T 2634-1995标准规定，探头保护膜衰减值为　≤8dB　。
　　141.TB/T 2634-1995标准规定，0°探头分辨率为　≥18dB　。
　　142.TB/T 2634-1995标准规定，斜探头分辨率为　≥14dB　。
　　143.TB/T 2634-1995标准规定，0°探头楔内回波幅度D s为　≤－26dB　。
　　144.TB/T 2634-1995标准规定，35°～45°探头楔内回波幅度D s为　≤－30dB　。
　　145.TB/T 2634-1995标准规定，70°探头楔内回波幅度D s为　≤－32dB　。
　　146.TB/T 2634-1995标准规定，0°探头扫查WGT-3试块上80mm深f 3横孔时，声束宽度N≥　25mm　。
　　147.TB/T 2634-1995标准规定，35°～45°探头扫查WGT-3试块上65mm深f 3横孔时，声束宽度N≥　15mm　。
　　148.TB/T 2634-1995标准规定，70°探头扫查WGT-3试块上65mm深f 3横孔时，声束宽度N≥　60mm　。
　　149.使用双K1横波穿透式对焊缝探伤时，两探头应相距轨高的　2倍　。
　　150.在斜探头距离一幅度对比试块中，可改变的是　孔至探测面的距离　。
　　151.超声波探伤用的面积一幅度对比试块的人工缺陷形式为　平底孔　。
　　152.钢轨探伤仪面板一般都设有轨型选择开关，将开关置于“60”时探测范围一般设定为　250mm　。
　　153.表面波在试件表面传播时，遇有尖锐的棱角则有较大的　反射能力　。

　　二、选择题
　　1.因表面粗糙使超声波束产生的漫射称为(　B　)。
　　(A)角度调整　　(B)散射　　(C)折射　　(D)扩散
　　2.同种材料中，在给定频率下产生波长最短的波动形式是(　D　)。
　　(A)纵波　　(B)压缩波　　(C)横波　　(D)表面波
　　3.具有机械性能和电性能稳定，不被液体溶解且耐老化等优点的换能器材料是(　C　)。
　　(A)硫酸锂　　(B)钛酸钡　　(C)石英　　(D)酒石酸钾钠
　　4.材料的声速与密度的乘积为(　B　)。
　　(A)材料的折射率　　(B)材料的声阻抗　　(C)材料的弹性系数　　(D)材料的泊松比
　　5.被放大的信号幅度与缺陷的反射面积成正比地增大，放大器这一非饱和的放大区域称为(　B　)。
　　(A)灵敏度范围　　(B)线性范围　　(C)选择性范围　　(C)分辨率范围
　　6.-般要探测板材焊缝中沿溶合线取向的缺陷时，最好使用(　D　)。
　　(A)表面波的斜射接触法　　(B)垂直纵波接触法　　(C)表面波水浸法　　(D)横波斜射法
　　7.在超声波探伤中，同时激发和校准其他部分工作的电路单元称为(　D　)。
　　(A)显示装置或阴极射线管　　(B)接收器　　(C)标志电路或范围标志电路　　(D)同步器或计时器
　　8.超声波探伤仪中，产生时间基线的部分叫做(　A　)。
　　(A)扫描电路　　(B)接收器　　(C)脉冲器　　(D)同步器
　　9.横波的质点振动方向(　B　)。
　　(A)平行于超声波的传播方向　　　(B)垂直于超声波的传播方向
　　(C)限于材料表面并作椭圆运动　　(D)在平面中与波的传播方向成45°偏角
　　10.2.5MHz探头所用的锆太酸铅晶片厚度约为(　C　)。
　　(A)15mm　　(B)0.05mm　　(C)0.8mm　　(D)随晶片直径变化
　　11.在水浸法检验中，探头与试件间的水距(　B　)。
　　(A)应尽可能的小　　(B)使二次界面波在底面回波之后
　　(C)应尽可能的大　　(D)由探头的焦距决定
　　12.最容易探测到的缺陷尺寸一般不小于(　D　)。
　　(A)1/2波长　　(B)1个波长　　(C)1/4波长　　(D)若干波长
　　13.根据TB/T 2172-1990，铁路钢轨伤损代码规定，代码由五层内容组成×××××，由左向右数第一位代表伤损种类，第二位代表伤损形式，第三位代表伤损或伤损起点在钢轨截面上的位置，第四位代表(　A　)，第五位代表伤损的主要原因。
　　(A)伤损在钢轨长度上位置　　(B)伤损的深度　　(C)伤损的当量大小　　(D)伤损的分类
　　14.用纵波水浸法，检验钢材时，为了防止在第一次底面回波前面出现二次界面回波，在25mm水距时能探测最大厚度为(　B　)的钢。
　　(A)50mm　　(B)100mm　　(C)150mm　　(D)200mm
　　15.用水浸法检验厚度逐渐变化的工件时，应(　A　)。
　　(A)在整个探测表面上保持水距　　　(B)保证最大水距
　　(C)保证声束的入射角恒定为15°　　(D)保证声束对探测面的角度恒定为5°
　　16.用q ＝arcsin(1.22l /D)算出的指向角适用于声轴声压P0与声束边缘声压P的比(P/P0)为(　C　)。
　　(A)5％　　(B)90％　　(C)0　　(D)1％
　　17.聚集探头的焦距f，相对于其不聚集来说一定是(　B　)。
　　(A)f大于近场长　　(B)f小于近场长　　(C)f等于近场长　　(D)f任选
　　18.钢轨核伤产生的原因是由于钢轨存在(　D　)。
　　(A)气泡　　(B)夹渣　　(C)外部冲击伤痕　　(D)以上都是
　　19.在远场同直径横孔声程增大1倍，不计材质衰减，则声压减少(　D　)。
　　(A)6dB　　(B)9dB　　(C)3dB　　(D)12dB
　　20.TB/T 2340-2000标准规定，70°探头探测WGT-3试块上f 3×65横通孔，当波高达到80％时的灵敏度余量不小于(　D　)。
　　(A)24dB　　(B)30dB　　(C)36dB　　(D)40dB
　　21.TB/T 2340-2000标准规定，70°探头在相当于探测厚度10～70mm范围内，距离幅度特性△W≤(　B　)。
　　(A)8dB　　(B)12dB　　(C)16dB　　(D)20dB
　　22.TB/T 2340-2000标准规定，37°探头探测WGT-3试块上f 3×65横通孔，当波高达到80％时的灵敏度余量不小于(　D　)。
　　(A)8dB　　(B)12dB　　(C)16dB　　(D)40dB
　　23.直探头探测厚250mm及500mm两锻件，后者与前者耦合差4dB，材质衰减均为0.004dB/mm，前者的底面回波调至示波屏满幅度的80％，则后者的底面回波应为满幅度的(　C　)。
　　(A)5％　　(B)10％　　(C)20％　　(D)40％
　　24.-般认为超声波探伤用活塞波探头，其声场的不扩散区域长度等于(　B　)。
　　(A)N　　(B)1.6N　　(C)3N　　(D)4N
　　25.钢轨在接头夹板范围内，主要由于钢轨轨面设计或接头连接结构缺点造成从螺栓孔开始的水平裂纹伤损代码是(　A　)。
　　(A)25512　　(B)24512　　(C)24533　　(D)25533
　　26.超声波探伤仪反射信号从垂直满幅度衰减到消失所需要的衰减量为(　B　)。
　　(A)灵敏度范围　　(B)放大线性范围　　(C)选择性范围　　(D)分辨率范围
　　27.-定频率的超声波通过声速低的材料时，其波长与通过声速高的材料时相比(　C　)。
　　(A)-样　　(B)增长　　(C)减短　　(D)成倍增长
　　28.材料的声速与密度的乘积，可决定超声波在界面上的声压反射率与透过率，这一乘积称为(　A　)。
　　(A)声阻抗　　(B)声速　　(C)波长　　(D)相位区
　　29.靠近探头的干涉区，常被称为(　A　)。
　　(A)近场区　　(B)声阻抗　　(C)指数场　　(D)相位区
　　30.材料晶粒尺寸增大，对超声波探伤的主要影响是(　A　)。
　　(A)声阻　　(B)衰减　　(C)声阻抗　　(D)折射角
　　31.最适用于高速自动化探伤结果显示的方式为(　C　)。
　　(A)A型显示　　(B)速度一振幅图表　　(C)C型显示　　(D)回波高度一深度图表
　　32.A型显示的示波屏上的水平基线表示(　C　)。
　　(A)超声波反射能量的大小　　(B)探头的移动距离
　　(C)超声波传播时间或距离　　(D)伤损的大小
　　33.使发射探头晶片获得突发性能量的电路称为(　A　)。
　　(A)脉冲发射器　　(B)接收放大器　　(C)衰减器　　(D)同步发生器
　　34.探伤仪扫描发生器用来(　A　)。
　　(A)产生水平基线　　(B)触发脉冲发生器工件　　(C)控制脉冲发射次数　　(D)抑制杂波
　　35.探头中的压电晶片的发射方式是(　A　)。
　　(A)将电能转换成机械能　　(B)将机械能转换成电能
　　(C)将电能转换成电能　　　(D)将机械能转换成机械能
　　36.在电阻中电流的实际方向一定是从(　A　)。
　　(A)高电位流向低电位　　(B)低电位流向高电位
　　(C)高电位流向高电位　　(D)低电位流向低电位
　　37.节点电流定律对于电路中任一节点在任一时刻，流入该节点的电流(　B　)流出该节点的电流。
　　(A)大于　　(B)恒等于　　(C)小于　　(D)不小于
　　38.回路电压定律对于电路中任一回路在任一时刻，沿闭合回路电压降的代数和(　C　)。
　　(A)恒大于1　　(B)恒等于1　　(C)恒等于0　　(D)恒小于1
　　39.在Word中，打开文档的作用是(　C　)。
　　(A)将指定的文档从内存中读入，并显示出来　　(B)为指定的文档打开一个空白窗口
　　(C)将指定的文档从外存中读入，并显示出来　　(D)显示并打印指定文档的内容
　　40.大小和方向都不随时间变化的电流称为(　A　)。
　　(A)直流电流　　(B)交流电流　　(C)直流或交流电流　　(D)脉冲电流
　　41.正弦交流电的幅值、频率和(　A　)构成正弦交流电的三要素。
　　(A)初相位　　(B)周期　　(C)相位素　　(D)波长
　　42.在Word的编辑状态，设置了标尺，可以同时显示水平标尺和垂直标尺的图示方式是(　B　)。
　　(A)普通视图　　(B)页面视图　　(C)大纲视图　　(D)全屏显示方式
　　43.在Excel中，选取一行单元格的方法是(　B　)。
　　(A)单击该行行号　　　　　　(B)单击该行的任一单元格
　　(C)在名称框输入该行行号　　(D)选择“编辑”菜单的“行”命令
　　44.当启动Excel后，Excel将自动打开一个名为(　B　)的工作簿。
　　(A)文档1　　(B)Sheet1　　(C)Book1　　(D)EXCEL1
　　45.在Excel中，如要设置单元格中的数据格式，则应使用(　B　)。
　　(A)“编辑”菜单　　(B)“格式”菜单中的“单元格”命令
　　(C)“数据”菜单　　(D)“插入”菜单中的“单元格”命令
　　46.Word的“窗口”命令菜单底部显示的文件名所对应文件是(　A　)。
　　(A)当前被操作的文件　　　　　(B)当前已打开的所有文件
　　(C)扩展名是.txt的所有文件　　(D)扩展名是.doc的所有文件
　　47.稳压管工作于反向击穿区，当反向电压小于其击穿电压时，反向电流(　A　)。
　　(A)很小　　(B)很大　　(C)不变　　(D)适中
　　48.硅NPN型高频小功率三极管3DG4D，其中从左向右第二位D代表(　B　)。
　　(A)三极管　　(B)NPN硅材料　　(C)序号　　(D)规格号
　　49.硅NPN型高频小功率极管3DG4D，其中G代表(　C　)。
　　(A)三极管　　(B)NPN硅材料　　(C)高频小功率管　　(D)序号
　　50.在Word主窗口的右上角，可以同时显示的按钮是(　B　)。
　　(A)最小化、还原和最大化　　(B)还原、最大化和关闭
　　(C)最大化、还原和关闭　　　(D)还原和最大化
　　51.如果想在Word主窗口中显示常用工具按钮，应当使用的菜单是(　A　)。
　　(A)“工具”菜单　　(B)“视图”菜单　　(C)“格式”菜单　　(D)“窗口”菜单
　　52.在Word的编辑状态，执行编辑菜单中“复制”命令后(　B　)。
　　(A)被选择的内容被复制插入点处　　　　　　(B)被选择的内容被复制到剪贴板
　　(C)插入点所在的段落内容被复制到剪贴板　　(D)光标所在的段落内容被复制到剪贴板
　　53.在Word的编辑状态，可以从当前输入汉字状态转换到输入英文字符状态的组合键是(　A　)。
　　(A)【Ctrl+空格键】　　(B)【Alt+Ctrl】　　(C)【Shift+空格键】　　(D)【Alt+空格键】
　　54.钢大于临界温度以上奥氏体形成刚结束，其晶粒边界刚刚相互接触时的晶粒大小称为奥氏体的(　A　)晶粒度。
　　(A)起始　　(B)-般　　(C)本质　　(D)实际
　　55.用探测面为平面的对比试块中φ2mm平底孔校准的探伤灵敏度，去探测一个探测面为圆柱面的试件，发现一个深度和回波高度均与试块相同的缺陷，则该缺陷的当量(　B　)。
　　(A)等于f 2mm平底孔　　(B)比f 2mm平底孔大　　(C)比f 2mm平底孔小　　(D)不小于f 2mm平底孔
　　56.钢轨闪光焊的钢轨接头中(　A　)部位因几何尺寸较小，闪光保护差，易出现过烧缺陷。
　　(A)轨底脚　　(B)轨顶端　　(C)轨腰　　(D)轨顶中心
　　57.用试块的三个平底孔制作距离幅度曲线，有时得到最靠近探头平底孔的回波高度低于其他孔的回波，这可能是由于(　B　)。
　　(A)试块探测表面状态不一致　　(B)近场干涉的影响　　(C)孔的几何形状不准确　　(D)都有可能
　　58.以相同的探伤灵敏度探测位于粗晶铸件和经过调质锻件中的缺陷，如两者探测面状态一样，同处深度200mm的缺陷回波高度也一样，则两者的缺陷(　B　)。
　　(A)当量相同　　(B)铸件中的大　　(C)锻件中的大　　(D)大小关系不确定
　　59.用折射角45°的斜探头探测钢板中离探测面距离50mm的缺陷，它的回波前沿应显示于测距标尺满刻度100mm声程的(　B　)刻度。
　　(A)5　　(B)7　　(C)3.5　　(D)10
　　60.60kg/m钢轨轨腰宽度为(　C　)。
　　(A)16mm　　(B)14mm　　(C)16.5mm　　(D)15.5mm
　　61.单相桥式整流电路中有(　D　)二极管。
　　(A)1只　　(B)2只　　(C)3只　　(D)4只
　　62.无缝线路是将钢轨连续焊接超过(　C　)轨道。
　　(A)100m　　(B)300m　　(C)200m　　(D)500m
　　63.把固定直流电压变为固定的或可调的交流电压的是(　B　)
　　(A)斩波器　　(B)逆变器　　(C)整流器　　(D)周波变换器
　　64.钢轨闪光焊造成未焊透的主要原因中有(　B　)
　　(A)顶锻压力过大　　(B)闪光中断　　(C)加热区过宽　　(D)加热过高
　　65.当缺陷方向与磁力线方向(　A　)时，缺陷显示最为清晰。
　　(A)垂直　　(B)成45°夹角　　(C)成60°夹角　　(D)平行
　　66.探头发射脉冲声波的(　A　)是表示探头频率特性的最合理的数据。
　　(A)频谱　　(B)频宽　　(C)波长　　(D)频率
　　67.C型显示仪器以亮点或暗点显示接收信号，荧光屏面代表被检验工件的(　A　)。
　　(A)投影面　　(B)垂直深度　　(C)投影面和垂直深度　　(D)任意参数
　　68.计算机是由储存器、运算器、(　C　)、输入器和输出器五大功能部件组成。
　　(A)主板　　(B)DOS系统　　(C)控制器　　(D)显示器
　　69.计算机的控制器用(　C　)进行控制。
　　(A)中央处理器　　(B)存储器　　(C)存储程序　　(D)控制器
　　70.圆形导体直径200mm通以500A的直流电，则与导体中心轴相距50mm点的磁场强度为(　A　)。
　　(A)50奥斯特　　(B)75奥斯特　　(C)100奥斯特　　(D)125奥斯特
　　71.一密绕通电螺管线圈，总匝数为200，长50cm，通以1A电流时，线圈中央部分磁场强度为(　B　)。
　　(A)25奥斯特　　(B)50奥斯特　　(C)75奥斯特　　(D)100奥斯特
　　72.在磁化的工件上，磁感应线离开或进入工作的区域称为(　C　)。
　　(A)缺陷　　(B)饱和点　　(C)磁极　　(D)交点
　　73.在磁铁上，磁感应线进入的一端称为(　B　)。
　　(A)北极　　(B)南极　　(C)北极和南极　　(D)任意极
　　74.永久性磁铁中磁畴(　B　)。
　　(A)以固定位置排列，方向互相抵消　　(B)以固定位置排列，在一个方向占优势
　　(C)无规则的排列　　　　　　　　　　(D)与金属晶粒结构相同
　　75.计算通电导体外的磁场强度公式，在法定单位制中是(　B　)。
　　(A)H＝I/2p r m　　(B)H＝I/2p r　　(C)H＝I r/2p　　(D)H＝I/2p r R
　　76.在法定单位中，磁场强度的单位是(　C　)。
　　(A)特　　(B)米/安　　(C)安/米　　(D)高斯
　　77.材料的磁导率表示(　A　)。
　　(A)材料被磁化的难易程序　　(B)磁场对材料的穿透能力
　　(C)保存磁场的能力　　　　　(D)退磁场的大小
　　78.环绕工件的线圈可产生(　B　)。
　　(A)周向磁场　　(B)纵向磁场　　(C)旋转磁场　　(D)摆动磁场
　　79.(　A　)磁化法是电流直接从工件上通过。
　　(A)支杆　　(B)磁轭　　(C)线圈　　(D)穿棒
　　80.磁粉法探伤检查空心工件上的内壁纵向缺陷，应该(　C　)。
　　(A)用通电法磁化　　　　　　　　　(B)用线圈磁化
　　(C)使电流通过置于工作中的导体　　(D)增加使用的安培数
　　81.磁粉法探伤三相全波整流电可用于检测(　C　)。
　　(A)仅仅是表面缺陷　　　(B)不仅是表面缺陷
　　(C)表面及以下的缺陷　　(D)内部很深的缺陷
　　82.磁粉法探伤(　D　)。
　　(A)应选用在高空野外作业宜用固定式探伤机　　(B)应检查厚钢板宜用直流电磁轭
　　(C)高光洁度工件宜采用支杆触头磁化　　　　　(D)在无电源和易燃场合宜采用永久磁轭
　　83.探伤用磁粉应具有的磁特性是(　D　)。
　　(A)狭窄的磁滞回线　　(B)低磁导率　　(C)低矫顽力　　(D)狭窄的磁滞回线与低矫顽力
　　84.配制磁悬液时，每升液体中的磁粉含量称为磁悬液的(　B　)。
　　(A)极限　　(B)浓度　　(C)磁粉数目　　(D)稠度
　　85.如果磁悬液的浓度过大，会引起(　D　)。
　　(A)掩盖缺陷的磁痕　　　　(B)使衬度变坏
　　(C)不得不增大磁化电流　　(D)掩盖缺陷磁痕，使衬度变坏
　　86.轨距是钢轨踏面下(　C　)范围内两股钢轨工作边之间的最小距离。
　　(A)8mm　　(B)12mm　　(C)16mm　　(D)20mm
　　87.铝热焊缝距轨枕边不得小于(　D　)。
　　(A)25mm　　(B)30mm　　(C)35mm　　(D)40mm
　　88.在钢轨上钻螺孔必须同时倒棱，两螺栓孔的净距，不得小于孔径的(　D　)。
　　(A)0.5倍　　(B)1倍　　(C)1.5倍　　(D)2倍
　　89.在A型显示的超声检测中，为评定缺陷尺寸，可利用的信息有(　D　)。
　　(A)缺陷波高度　　(B)被反射的损失　　(C)缺陷延伸范围　　(D)以上都是
　　90.水浸聚焦探伤f 60×8的无缝钢管，探头声透镜曲率半径为25mm，则偏心距为(　D　)。(已知偏心距在0.251 R～0.458 R之间)
　　(A)7.7mm　　(B)8.3mm　　(C)9.4mm　　(D)9.7mm
　　91.用绝对灵敏度测长法测得的缺陷指示长度与测长灵敏度有关，测长灵敏度高。缺
