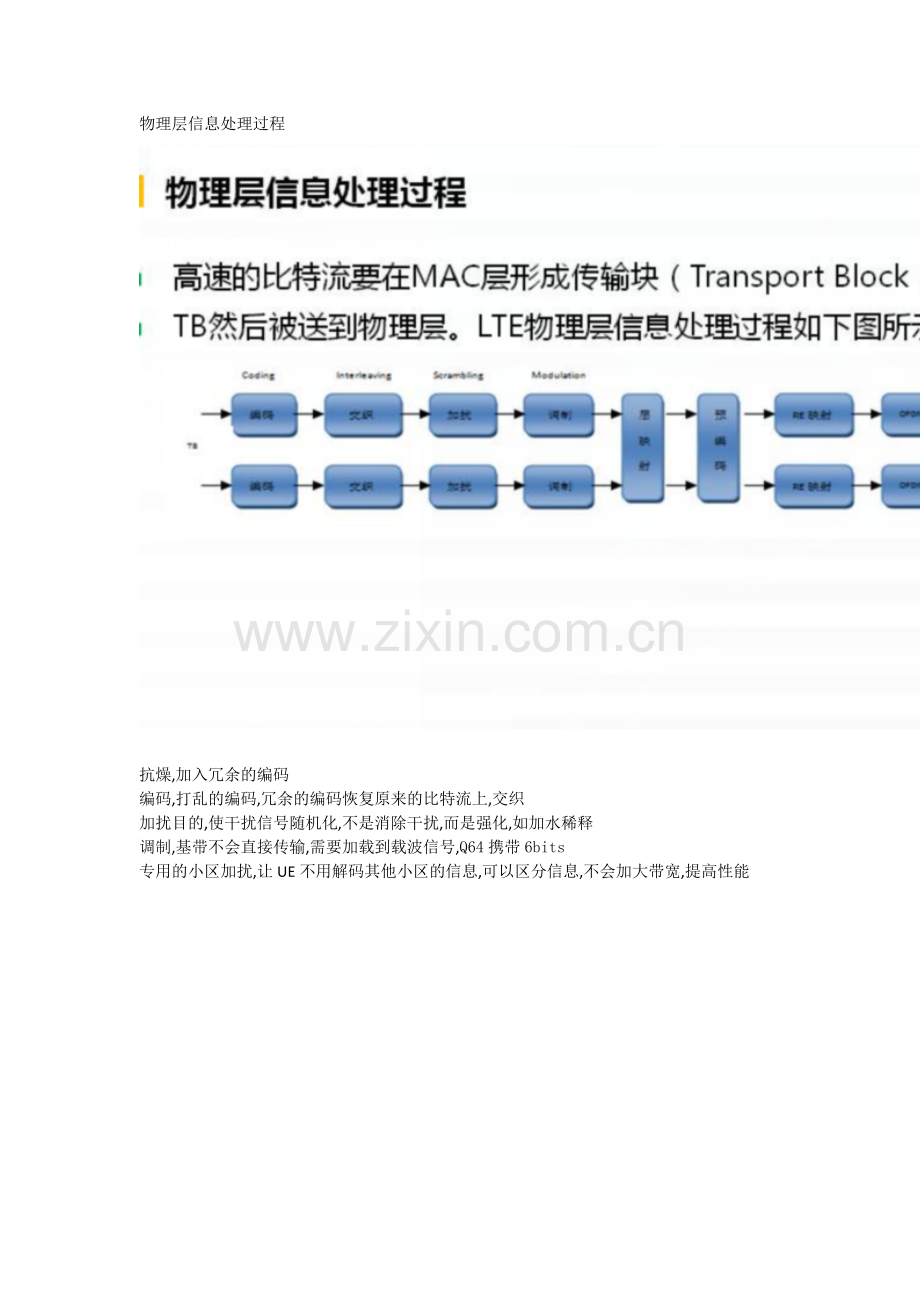

物理层信息处理过程

抗燥,加入冗余的编码
编码,打乱的编码,冗余的编码恢复原来的比特流上,交织
加扰目的,使干扰信号随机化,不是消除干扰,而是强化,如加水稀释
调制,基带不会直接传输,需要加载到载波信号,Q64携带6bits
专用的小区加扰,让UE不用解码其他小区的信息,可以区分信息,不会加大带宽,提高性能

层映射，将复杂的数据编码，简单化，天线端口，码字（传输快，数据流，双流波束赋形，调制交织加扰，），
预编码流与天线对应起来，按照一定的规则映射，层数据映射到不同天线端口，不太的子载波，不同时隙以实现，，是矩阵，选择相应的
天线端口，与参考信号信号相关，
分集与复用在层映射，预编码使用的区别
预编码过程数据确定天线端口，也就确定空间维度的资源。如同快递发货，看人下菜
空间维度的资源（天线端口资源），无线资源（频域，时域），
信息在物理层的处理过程，将预编码后数据对应在子载波和时隙注册的资源元素re上

多码字
传输块tb,2个码字（双流波束赋想），就是1个信息，双通道就是两个天线端口rru,可以使mimo,
同一个码字的编码，调制方式是相同的，
一个码字见过mimo系统传输
分集属于单码字，多码字见过mimo系统传输，则可以实现分层调制复用

码字的数量取决于UE的天线数目，信道质量，Ri（信道的秩）
lte系统接收端最多支持2天线，接受两个数据流，码字最大为2，只听过双（单）流波束赋想
码字的时间见过层映射变为V个长时间，然后见过预编码映射到p个天线端口上。
一般层数与天线端口数是一样的，若使用4个天线端口，仍然是2个码字
层数取决于信道的秩=2，层为2

层数据流的峰值速率等于或低于天线传输的峰值速率
不同的层可以传输相同或者不同的比特信息
互不影响的信道数就是秩一般天线端口数=层数，和矩阵的秩是一样（在互不干扰的情况）
单天线的峰值速率为R,发射端口的峰值速率的秩*R
多天线传输层

分集是发送的，采用
逐比特以此转换不同的层xxxx层上，V层数，不能超过4，绝大情况下，使用的2个天线端口（层）
一个符号可以携带若干个比特，1个码字包含4比特

开环，闭环(基站会根据用户的选择预编码矩阵的选择资源池)，信道状态信息CSI=秩
预编码=选择运输公司，不同点码头，W（i）预编码矩阵，码笨有很多预编码矩阵

又加入D(i)的时延，对角矩阵，

2*8的mimo系统中，流的数量为2

Mod3,mod6不能相同
