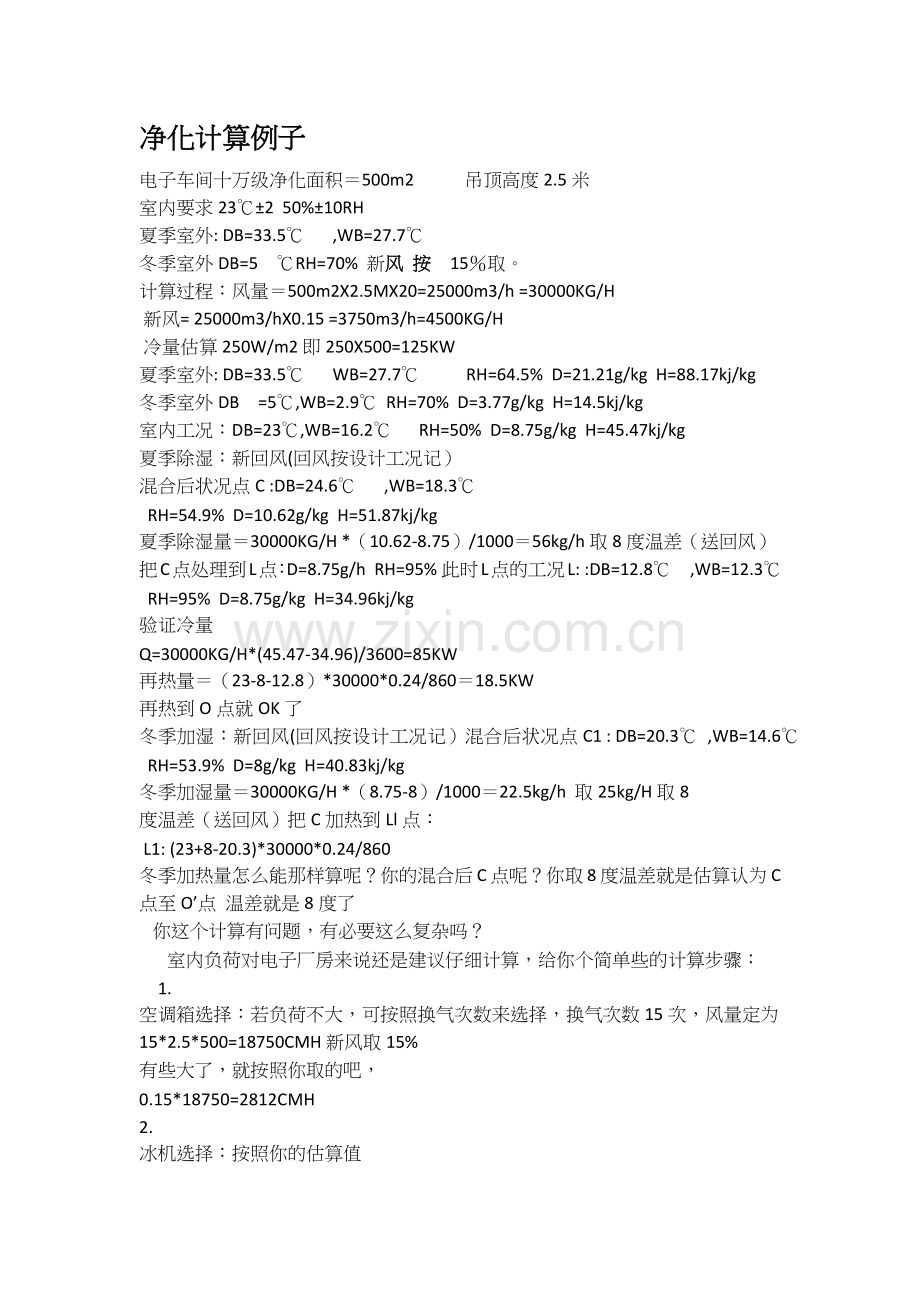

净化计算例子
电子车间十万级净化面积＝500m2  吊顶高度2.5米
室内要求23℃±2  50%±10RH
夏季室外: DB=33.5℃ ,WB=27.7℃
冬季室外DB=5 ℃RH=70%  新风 按 15％取。
计算过程：风量＝500m2X2.5MX20=25000m3/h =30000KG/H
 新风= 25000m3/hX0.15 =3750m3/h=4500KG/H
 冷量估算250W/m2 即250X500=125KW
夏季室外: DB=33.5℃ WB=27.7℃ RH=64.5%  D=21.21g/kg  H=88.17kj/kg
冬季室外DB =5℃,WB=2.9℃  RH=70%  D=3.77g/kg  H=14.5kj/kg
室内工况：DB=23℃,WB=16.2℃   RH=50%  D=8.75g/kg  H=45.47kj/kg
夏季除湿：新回风(回风按设计工况记）
混合后状况点C :DB=24.6℃ ,WB=18.3℃   RH=54.9%  D=10.62g/kg  H=51.87kj/kg
夏季除湿量＝30000KG/H *（10.62-8.75）/1000＝56kg/h 取8度温差（送回风）把C点处理到L点：D=8.75g/h  RH=95% 此时L点的工况L: :DB=12.8℃ ,WB=12.3℃  RH=95%  D=8.75g/kg  H=34.96kj/kg
验证冷量
Q=30000KG/H*(45.47-34.96)/3600=85KW
再热量＝（23-8-12.8）*30000*0.24/860＝18.5KW
再热到O点就OK了
冬季加湿：新回风(回风按设计工况记）混合后状况点C1 : DB=20.3℃ ,WB=14.6℃  RH=53.9%  D=8g/kg  H=40.83kj/kg
冬季加湿量＝30000KG/H *（8.75-8）/1000＝22.5kg/h  取25kg/H 取8
度温差（送回风）把C加热到Ll点：
 L1: (23+8-20.3)*30000*0.24/860
冬季加热量怎么能那样算呢？你的混合后C点呢？你取8度温差就是估算认为C
点至O’点 温差就是8度了
  你这个计算有问题，有必要这么复杂吗？
  室内负荷对电子厂房来说还是建议仔细计算，给你个简单些的计算步骤：
 1.
空调箱选择：若负荷不大，可按照换气次数来选择，换气次数15次，风量定为
15*2.5*500=18750CMH 新风取15%
有些大了，就按照你取的吧，
0.15*18750=2812CMH
2.
冰机选择：按照你的估算值

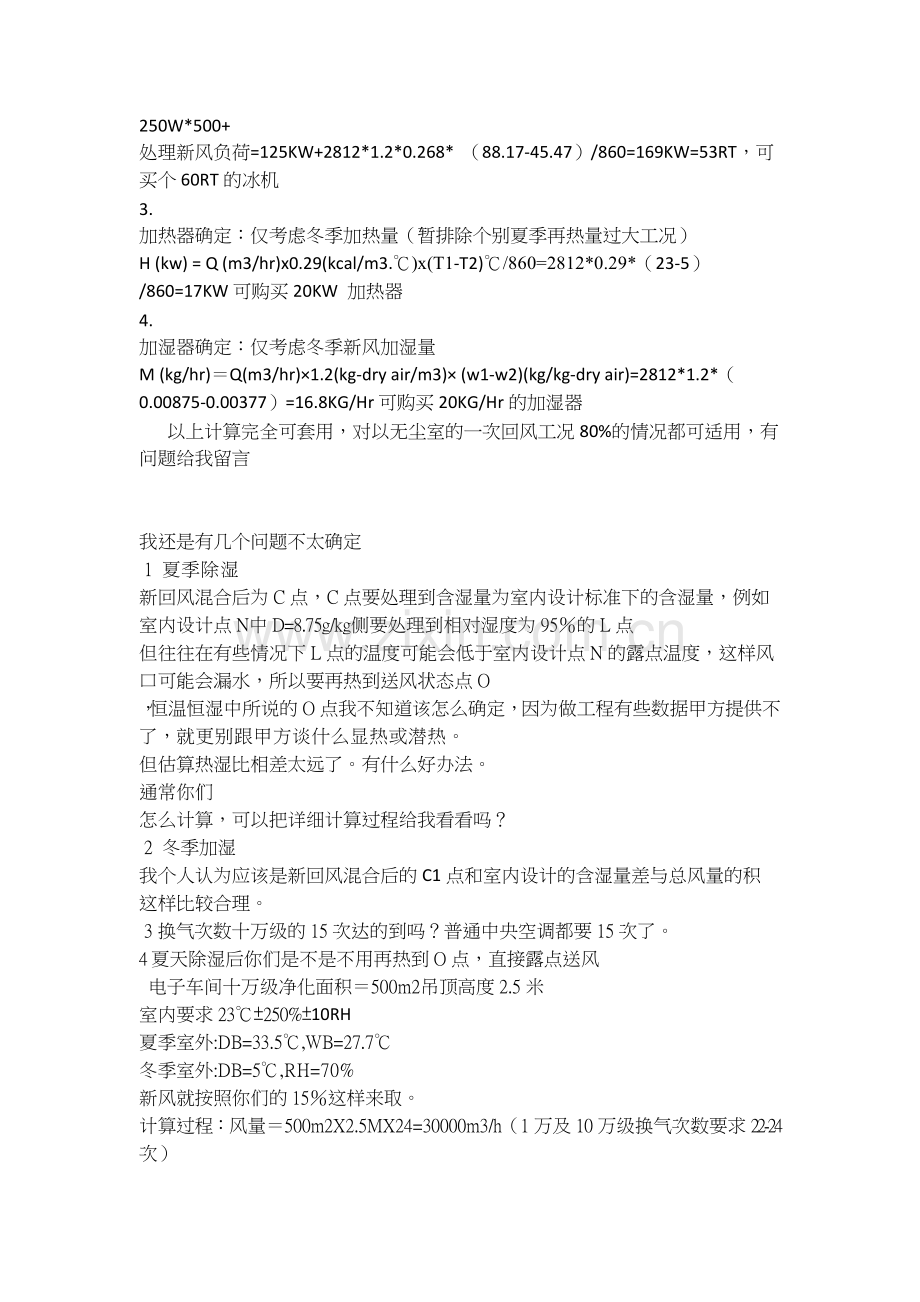

250W*500+
处理新风负荷=125KW+2812*1.2*0.268* （88.17-45.47）/860=169KW=53RT，可买个60RT的冰机
3.
加热器确定：仅考虑冬季加热量（暂排除个别夏季再热量过大工况）
H (kw) = Q (m3/hr)x0.29(kcal/m3.℃)x(T1-T2)℃/860=2812*0.29*（23-5）
/860=17KW 可购买20KW 加热器
4.
加湿器确定：仅考虑冬季新风加湿量
M (kg/hr)＝Q(m3/hr)×1.2(kg-dry air/m3)× (w1-w2)(kg/kg-dry air)=2812*1.2*（
0.00875-0.00377）=16.8KG/Hr 可购买20KG/Hr的加湿器
  以上计算完全可套用，对以无尘室的一次回风工况80%的情况都可适用，有问题给我留言

我还是有几个问题不太确定
  1  夏季除湿
  新回风混合后为C点，C点要处理到含湿量为室内设计标准下的含湿量，例如
室内设计点N 中D=8.75g/kg 侧要处理到相对湿度为95％的L点
 但往往在有些情况下L点的温度可能会低于室内设计点N的露点温度，这样风口可能会漏水，所以要再热到送风状态点O
，恒温恒湿中所说的O点我不知道该怎么确定，因为做工程有些数据甲方提供不
了，就更别跟甲方谈什么显热或潜热。
但估算热湿比相差太远了。有什么好办法。
通常你们
怎么计算，可以把详细计算过程给我看看吗？
  2  冬季加湿
  我个人认为应该是新回风混合后的C1点和室内设计的含湿量差与总风量的积
这样比较合理。
  3  换气次数十万级的15次达的到吗？普通中央空调都要15次了。
 4  夏天除湿后你们是不是不用再热到O点，直接露点送风
  电子车间十万级净化面积＝500m2 吊顶高度2.5米
 室内要求23℃±2 50%±10RH
 夏季室外:DB=33.5℃,WB=27.7℃
 冬季室外:DB=5℃,RH=70%
新风就按照你们的15％这样来取。
计算过程：风量＝500m2X2.5MX24=30000m3/h （1万及10万级换气次数要求22-24次）
 新风= 30000m3/hX0.15 =4500m3/h=
  室内冷负荷估算250W/m2
即
250X500=125KW （新风负荷另外计算）
 室内热负荷估算100W/m2
即
100X500=50KW （新风负荷另外计算）
夏季室外: DB=33.5℃,WB=27.7℃
 RH=64.5% D=21.21g/kg H=88.17kj/kg
 冬季室外:DB=5℃,WB=2.9℃
 RH=70% D=3.77g/kg H=14.5kj/kg
  室内工况：
DB=23℃,WB=16.2℃
 RH=50% D=8.75g/kg H=45.47kj/kg
 夏季除湿：新回风(回风按设计工况记）
混合后状况点C : DB=24.6℃,WB=18.3℃
 RH=54.9% D=10.62g/kg H=51.87kj/kg
  混合后状况点经过冷水盘管后的温度13℃/12.5℃（实际计算温度肯定低于这个，但是现在手头没有换热器计算软件这个是保险计算）
  L: :DB=13.0℃,WB=12.5℃
 RH=95% D=8.90g/kg H=35.5kj/kg
  验证总冷量
 Q=  265KW
 新风负荷=75KW
室内复核为190KW （大于计算冷负荷，OK）
 冬季加热加湿：
 冬季室外:DB=5℃,WB=2.9℃
 RH=70% D=3.77g/kg H=14.5kj/kg
  混合后状况点
 C1 : DB=20.3℃,WB=14.6℃
 RH=53.9% D=8g/kg H=40.83kj/kg
 冬季加湿量＝31.25*1.2*1.2（保险系数）＝37.5kg/h
取40kg/H
  新风复核：52KW （在等焓加湿的情况下计算的热负荷比如电极电热等情况如果是湿膜加湿等还需要加大热负荷）
  室内热负荷估算100W/m2
即
100X500=50KW
则总热负荷需要102KW
如果是电加热则需要1.2的保险系数
  则总热负荷
120KW
如果是热水加热或者蒸汽加热则按照选型软件选取（本人现在没有这些软件，如果2排热水盘管或1排蒸汽盘管参数远远大于这些参数则没有问题）
