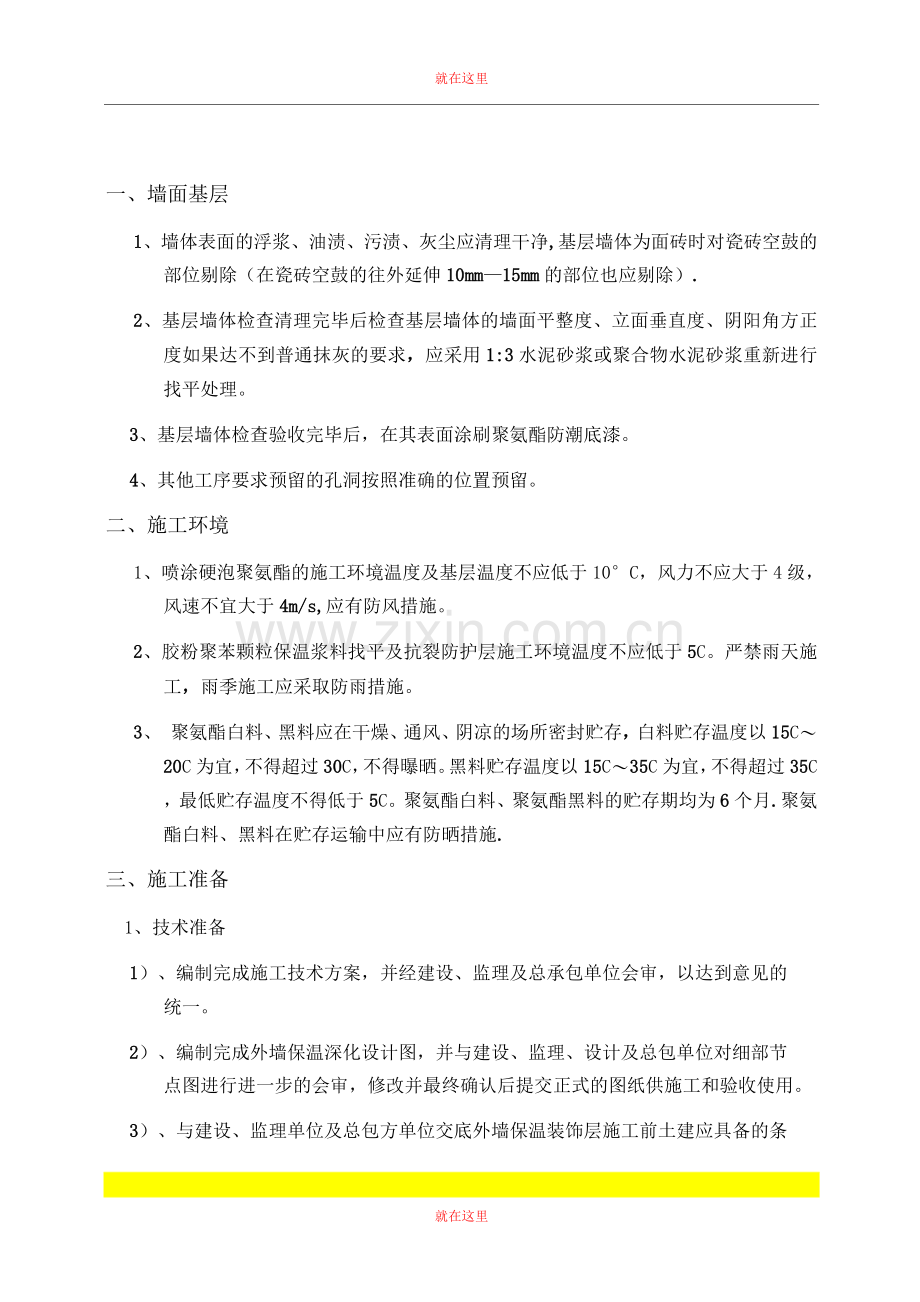

一、墙面基层
1、墙体表面的浮浆、油渍、污渍、灰尘应清理干净,基层墙体为面砖时对瓷砖空鼓的部位剔除（在瓷砖空鼓的往外延伸10mm—15mm的部位也应剔除）.
2、基层墙体检查清理完毕后检查基层墙体的墙面平整度、立面垂直度、阴阳角方正度如果达不到普通抹灰的要求，应采用1:3水泥砂浆或聚合物水泥砂浆重新进行找平处理。
3、基层墙体检查验收完毕后，在其表面涂刷聚氨酯防潮底漆。
4、其他工序要求预留的孔洞按照准确的位置预留。
二、施工环境
1、喷涂硬泡聚氨酯的施工环境温度及基层温度不应低于10°C，风力不应大于4级，风速不宜大于4m/s,应有防风措施。
2、胶粉聚苯颗粒保温浆料找平及抗裂防护层施工环境温度不应低于5C。严禁雨天施工，雨季施工应采取防雨措施。
3、 聚氨酯白料、黑料应在干燥、通风、阴凉的场所密封贮存，白料贮存温度以15C〜20C为宜，不得超过30C，不得曝晒。黑料贮存温度以15C〜35C为宜，不得超过35C，最低贮存温度不得低于5C。聚氨酯白料、聚氨酯黑料的贮存期均为6个月.聚氨酯白料、黑料在贮存运输中应有防晒措施.
三、施工准备
1、技术准备
1）、编制完成施工技术方案，并经建设、监理及总承包单位会审，以达到意见的
统一。
2）、编制完成外墙保温深化设计图，并与建设、监理、设计及总包单位对细部节
点图进行进一步的会审，修改并最终确认后提交正式的图纸供施工和验收使用。
3）、与建设、监理单位及总包方单位交底外墙保温装饰层施工前土建应具备的条

就在这里

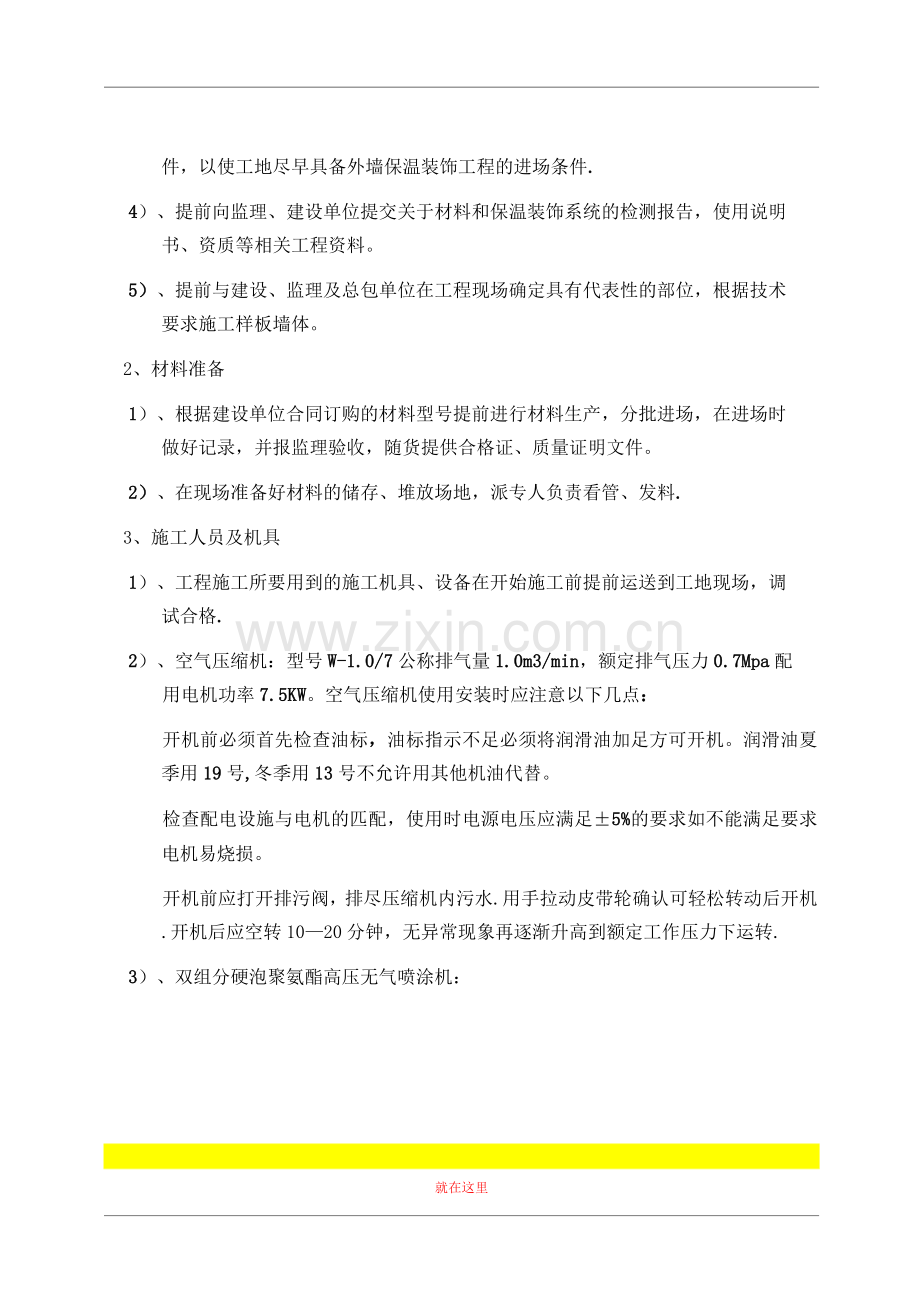

件，以使工地尽早具备外墙保温装饰工程的进场条件.
4）、提前向监理、建设单位提交关于材料和保温装饰系统的检测报告，使用说明
书、资质等相关工程资料。
5）、提前与建设、监理及总包单位在工程现场确定具有代表性的部位，根据技术
要求施工样板墙体。
2、材料准备
1）、根据建设单位合同订购的材料型号提前进行材料生产，分批进场，在进场时
做好记录，并报监理验收，随货提供合格证、质量证明文件。
2）、在现场准备好材料的储存、堆放场地，派专人负责看管、发料.
3、施工人员及机具
1）、工程施工所要用到的施工机具、设备在开始施工前提前运送到工地现场，调
试合格.
2）、空气压缩机：型号W-1.0/7公称排气量1.0m3/min，额定排气压力0.7Mpa配
用电机功率7.5KW。空气压缩机使用安装时应注意以下几点：
开机前必须首先检查油标，油标指示不足必须将润滑油加足方可开机。润滑油夏季用19号,冬季用13号不允许用其他机油代替。
检查配电设施与电机的匹配，使用时电源电压应满足±5%的要求如不能满足要求电机易烧损。
开机前应打开排污阀，排尽压缩机内污水.用手拉动皮带轮确认可轻松转动后开机.开机后应空转10—20分钟，无异常现象再逐渐升高到额定工作压力下运转.
3）、双组分硬泡聚氨酯高压无气喷涂机：

就在这里

序号
设备名称
单位
规格
数量
备注
1
聚氨酯喷涂设备
套
—

2
空气压缩机
台
-

3
小推车
辆
0.14m 3

5
380V 线
米
五芯
根据现场而定

6
220V 线
米
三芯
根据现场而定

配电箱（三箱）
6套
砂浆机及临电
根据现场而定
备注：专用喷枪、浇注枪、料管、电锤若干，依施工情况而定；常用抹灰及抹灰检测器具：铁抹子、阳角抹子、阴角抹子、齿型抹子、托灰板若干；常用检测工具：经纬仪及放线工具、托线板、方尺、探针、水平尺、钢尺等；其他：滚刷、手锤、水桶、剪子、铁锹、电源线、手锯、动力线及照明线等。

四、施工工艺流程

就在这里

五、喷施PU保温材料
1、做好遮挡以防污染相邻部位.开启高压无气喷涂机将聚氨酯保温硬泡均匀地喷涂于墙面之上，喷施应从角膜坡处开始，发起泡后，沿发泡边沿喷施施工。
2、第一遍喷涂厚度宜控制在1cm左右。喷施第一遍之后在喷涂硬泡层上插与设计厚度相等的标准厚度钉，插钉间距30-40cm为宜，并成梅花状分布。
3、插钉之后继续施工，喷涂可多遍完成，每遍厚度宜控制在10mm之内。控制喷涂厚度至刚好覆盖钉头为止。（喷涂硬泡表面应看到钉头位置，但看不到钉头）
4、喷施PU保温材料时要注意防风，为防止风吹PU保温材料造成污染，吊篮,脚手架应该挂有小眼安全网。风速超过5m/s时不应施工。
5、聚氨酯硬泡保温层喷施后应按要求检查保温层厚度，并按检验批要求进行质量检验做检验记录。
6、对于硬泡聚氨酯保温层厚度严重超标处（已超过垂直控制线即保温层总厚度）可用手锯将过厚处修平。
六. 质量验收
1、保温工程验收资料准备
保温工程施工的施工图;设计说明，设计变更资料;材料的出厂合格证书;第三方法定检测单位的材料性能报告；材料进场验收记录：材料进场复检报告；隐蔽工程验收记录；施工质量记录等.
2、保温工程检验批
外墙外保温的检验批和检验数量应符合下列规定：以5—10m2划分一个检验批，不足5m2也应划分一个检验批；每个检验批每1m2应至少抽查一处，每处不得小于10m2.门窗以50个为一检验批，抽查率不应小于3%。

就在这里

1m__：0.1m :
:0.5m
1m
0.1m II
1- —0.5m --
I
无溶剂硬泡聚氨酯保温层厚度取样点分布图
3、聚氨酯保温层验收方法
1）、外墙外保温工程应在聚氨酯硬泡保温层施工完毕做隐蔽验收.抗裂砂浆防护面层施工完毕做分项工程验收.
2）、聚氨酯硬泡保温层检验方法为：每处检验面积为1m2,在1m2的面积内至少均匀测5个点的聚氨酯保温层厚度，各测点保温层厚度的算术平均值为此处保温层厚度的测定值，检验工具为有毫米刻度钢尺，探针。具体做法是探针扎入保温层后，用钢尺测量厚度并用红铅笔将厚度值记录于测点处，测完5个点后算出平均值。
