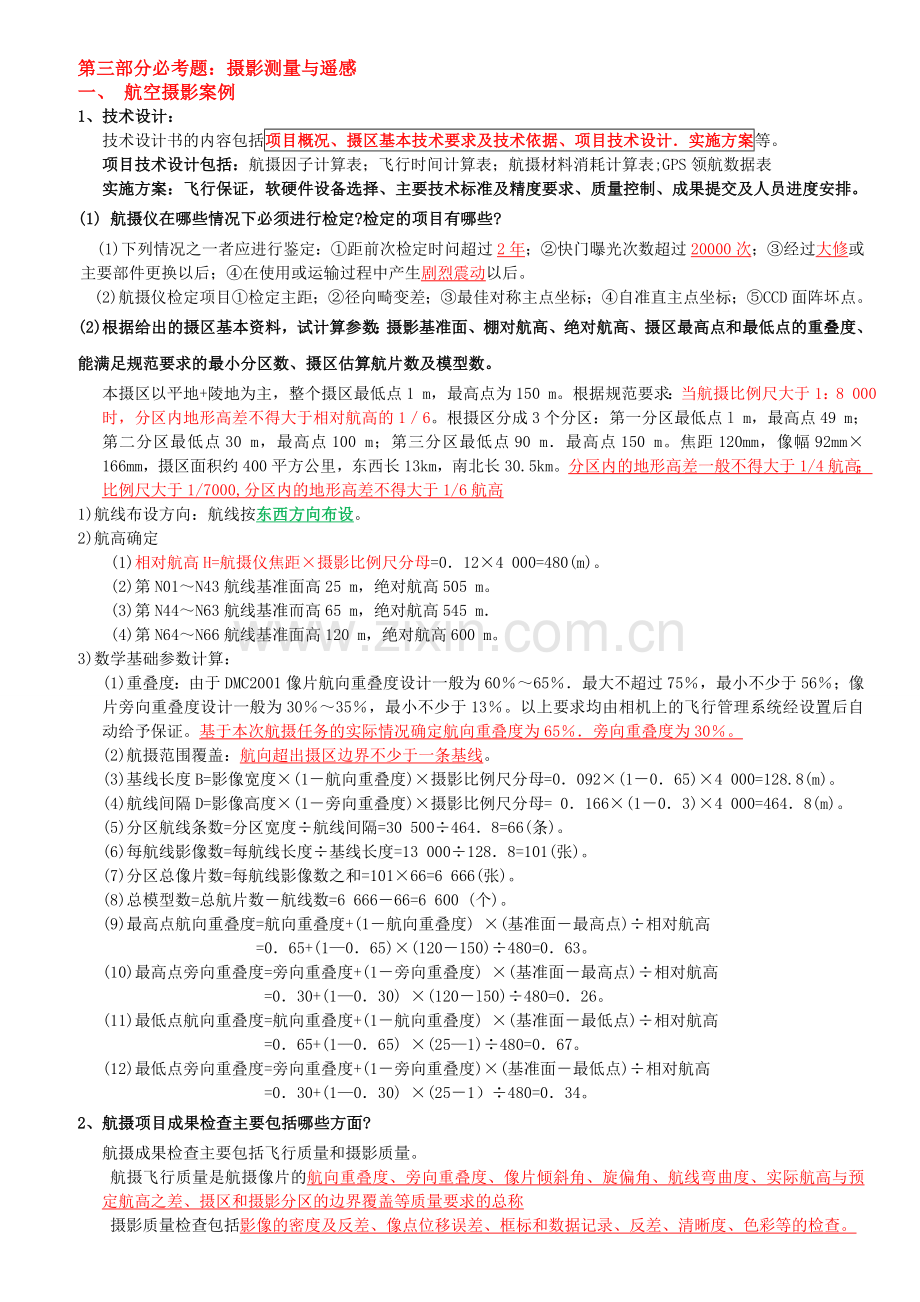

第三部分必考题：摄影测量与遥感
一、 航空摄影案例
1、技术设计：
技术设计书的内容包括项目概况、摄区基本技术要求及技术依据、项目技术设计．实施方案等。
项目技术设计包括：航摄因子计算表；飞行时间计算表；航摄材料消耗计算表;GPS领航数据表
实施方案：飞行保证，软硬件设备选择、主要技术标准及精度要求、质量控制、成果提交及人员进度安排。
(1) 航摄仪在哪些情况下必须进行检定?检定的项目有哪些?
(1)下列情况之一者应进行鉴定：①距前次检定时问超过2年；②快门曝光次数超过20 000次；③经过大修或主要部件更换以后；④在使用或运输过程中产生剧烈震动以后。
(2)航摄仪检定项目①检定主距；②径向畸变差；③最佳对称主点坐标；④自准直主点坐标；⑤CCD面阵坏点。
(2) 根据给出的摄区基本资料，试计算参数：摄影基准面、棚对航高、绝对航高、摄区最高点和最低点的重叠度、能满足规范要求的最小分区数、摄区估算航片数及模型数。
本摄区以平地+陵地为主，整个摄区最低点1 m，最高点为150 m。根据规范要求：当航摄比例尺大于1：8 000时，分区内地形高差不得大于相对航高的1／6。根摄区分成3个分区：第一分区最低点l m，最高点49 m；第二分区最低点30 m，最高点100 m；第三分区最低点90 m．最高点150 m。焦距120mm，像幅92mm×166mm，摄区面积约400平方公里，东西长13km，南北长30.5km。分区内的地形高差一般不得大于1/4航高；比例尺大于1/7000,分区内的地形高差不得大于1/6航高
1)航线布设方向：航线按东西方向布设。
2)航高确定
(1)相对航高H=航摄仪焦距×摄影比例尺分母=0．12×4 000=480(m)。
(2)第N01～N43航线基准面高25 m，绝对航高505 m。
(3)第N44～N63航线基准而高65 m，绝对航高545 m．
(4)第N64～N66航线基准面高120 m，绝对航高600 m。
3)数学基础参数计算：
(1)重叠度：由于DMC2001像片航向重叠度设计一般为60％～65％．最大不超过75％，最小不少于56％；像片旁向重叠度设计一般为30％～35％，最小不少于13％。以上要求均由相机上的飞行管理系统经设置后自动给予保证。基于本次航摄任务的实际情况确定航向重叠度为65％．旁向重叠度为30％。
(2)航摄范围覆盖：航向超出摄区边界不少于一条基线。
(3)基线长度B=影像宽度×(1－航向重叠度)×摄影比例尺分母=0．092×(1－0．65)×4 000=128.8(m)。
(4)航线间隔D=影像高度×(1－旁向重叠度)×摄影比例尺分母= 0．166×(1－0．3)×4 000=464．8(m)。
(5)分区航线条数=分区宽度÷航线间隔=30 500÷464．8=66(条)。
(6)每航线影像数=每航线长度÷基线长度=13 000÷128．8=101(张)。
(7)分区总像片数=每航线影像数之和=101×66=6 666(张)。
(8)总模型数=总航片数－航线数=6 666－66=6 600 (个)。
(9)最高点航向重叠度=航向重叠度+(1－航向重叠度) ×(基准面－最高点)÷相对航高
=0．65+(1—0．65)×(120－150)÷480=0．63。
(10)最高点旁向重叠度=旁向重叠度+(1－旁向重叠度) ×(基准面－最高点)÷相对航高
=0．30+(1—0．30) ×(120－l50)÷480=0．26。
(11)最低点航向重叠度=航向重叠度+(1－航向重叠度) ×(基准面－最低点)÷相对航高
=0．65+(1—0．65) ×(25—1)÷480=0．67。
(12)最低点旁向重叠度=旁向重叠度+(1－旁向重叠度)×(基准面－最低点)÷相对航高
=0．30+(1—0．30) ×(25－1）÷480=0．34。
2、航摄项目成果检查主要包括哪些方面?
航摄成果检查主要包括飞行质量和摄影质量。
航摄飞行质量是航摄像片的航向重叠度、旁向重叠度、像片倾斜角、旋偏角、航线弯曲度、实际航高与预定航高之差、摄区和摄影分区的边界覆盖等质量要求的总称
摄影质量检查包括影像的密度及反差、像点位移误差、框标和数据记录、反差、清晰度、色彩等的检查。

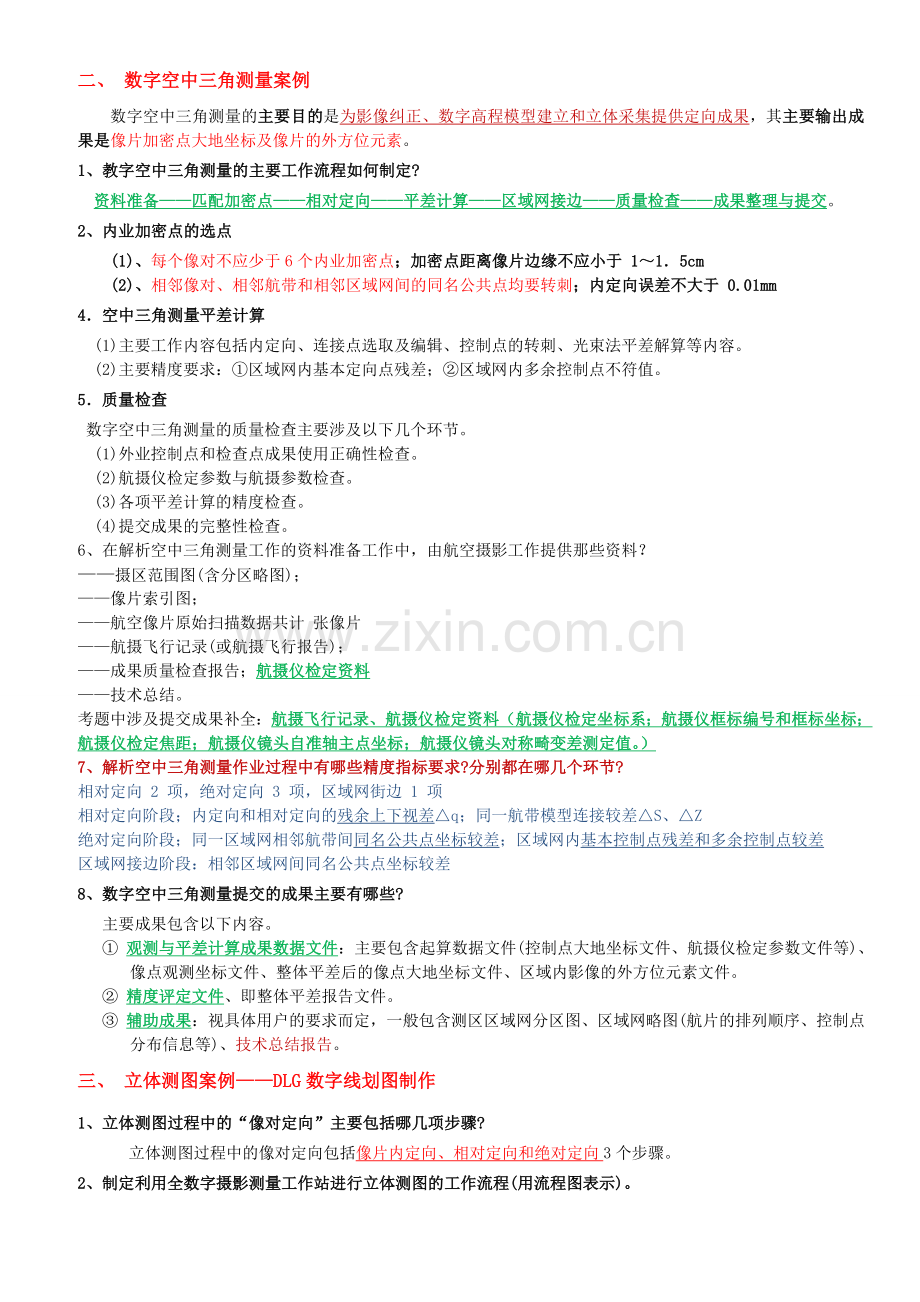

二、 数字空中三角测量案例
数字空中三角测量的主要目的是为影像纠正、数字高程模型建立和立体采集提供定向成果，其主要输出成果是像片加密点大地坐标及像片的外方位元素。
1、教字空中三角测量的主要工作流程如何制定?
资料准备——匹配加密点——相对定向——平差计算——区域网接边——质量检查——成果整理与提交。
2、内业加密点的选点
(1)、每个像对不应少于6个内业加密点；加密点距离像片边缘不应小于 1～1．5cm
(2)、相邻像对、相邻航带和相邻区域网间的同名公共点均要转刺；内定向误差不大于 0.01mm
4．空中三角测量平差计算
(1)主要工作内容包括内定向、连接点选取及编辑、控制点的转刺、光束法平差解算等内容。
(2)主要精度要求：①区域网内基本定向点残差；②区域网内多余控制点不符值。
5．质量检查
数字空中三角测量的质量检查主要涉及以下几个环节。
(1)外业控制点和检查点成果使用正确性检查。
(2)航摄仪检定参数与航摄参数检查。
(3)各项平差计算的精度检查。
(4)提交成果的完整性检查。
6、在解析空中三角测量工作的资料准备工作中，由航空摄影工作提供那些资料？
——摄区范围图(含分区略图)；
——像片索引图；
——航空像片原始扫描数据共计 张像片
——航摄飞行记录(或航摄飞行报告)；
——成果质量检查报告；航摄仪检定资料
——技术总结。
考题中涉及提交成果补全：航摄飞行记录、航摄仪检定资料（航摄仪检定坐标系；航摄仪框标编号和框标坐标；航摄仪检定焦距；航摄仪镜头自准轴主点坐标；航摄仪镜头对称畸变差测定值。）
7、解析空中三角测量作业过程中有哪些精度指标要求?分别都在哪几个环节?
相对定向 2 项，绝对定向 3 项，区域网街边 1 项
相对定向阶段；内定向和相对定向的残余上下视差△q；同一航带模型连接较差△S、△Z
绝对定向阶段；同一区域网相邻航带间同名公共点坐标较差；区域网内基本控制点残差和多余控制点较差
区域网接边阶段：相邻区域网间同名公共点坐标较差
8、数字空中三角测量提交的成果主要有哪些?
主要成果包含以下内容。
① 观测与平差计算成果数据文件：主要包含起算数据文件(控制点大地坐标文件、航摄仪检定参数文件等)、像点观测坐标文件、整体平差后的像点大地坐标文件、区域内影像的外方位元素文件。
② 精度评定文件、即整体平差报告文件。
③ 辅助成果：视具体用户的要求而定，一般包含测区区域网分区图、区域网略图(航片的排列顺序、控制点分布信息等)、技术总结报告。
三、 立体测图案例——DLG数字线划图制作
1、立体测图过程中的“像对定向”主要包括哪几项步骤?
立体测图过程中的像对定向包括像片内定向、相对定向和绝对定向3个步骤。
2、制定利用全数字摄影测量工作站进行立体测图的工作流程(用流程图表示)。

4、航空摄影测量立体测图的方法有两种：其原则为“内业定位、外业定性”。
方法一：先内业后调绘全全数字摄影测量立体测图
工作流程主要包括：资料准备→像对定向→立体测图→外业调绘与补测→图形编辑与接边→质量检查→数据整理与提交
方法二：先外业调绘后内业测图的全数字摄影测量立体测图

3、立体测图工作中质量检查主要包括哪几项内容?
立体测图成果质量检查主要包括空间参考系、位置精度、属性精度、完整性、逻辑一致性、表征质量和附件质量7个方面的内容。
5、立体测量精度的影响因素如下。
——空中三角测量的加密精度影响：空中三角测量结果算出的外方位元素直接作为立体测图的定向基准，其精度会直接影响前方交会的精度。
——同名像点的切准精度：即用测标切准所测地形、地物时，左右观察的误差会影响最终的成图精度。
6、数据整理与提交；
立体测图工序应上交的成果成图资料主要包括：
(1)地形图接合表；
(2)地形图数据文件(包括原 始数据文件、编辑母线 数据文件、编辑图形数 据文件)；
(3)回放地形图；
(4)元数据文件；
(5)检查(验收)报告和技术总结
四、 数字地面高程模型案例(DEM)
(1)试述利用全数字摄影测量工作站制作DEM的流程。DEM要注意哪些环节?
基本流程包括资料准备→定向建模→采集特征点线→构建TIN→生成DEM→DEM编辑、接边、镶嵌、裁切→成果输出。
DEM 数据生产的资料准备主要包括：原始数字航空像片；解析空中三角测量成果；其他外业控制成果；技术设计书等所需的其他技术资料。
(2) DEM 质量检查
DEM 数据检查主要包括空间参考系、高程精度、逻辑一致性和附件质量 4 个方面。
(3)DEM制作要提交哪些成果？
需要提交的成果有DEM数据文件、原始采集的特征点与特征线、元数据文件、DEM数据文件接合表、质量检查记录、质量检查(验收)报告和技术总结报告。
五、 数字正射影像图案例——DOM生产
(1)正射纠正常采用何种方法?
正射纠正常采用的方法有正解法(直接法)或反解法(间接法)；一般采用反解法(间接法)进行纠正。
(2)利用航空影像制作DOM要注意哪些环节?
利用航空影像制作DOM应注意资料准备、技术路线设定、定向建模、DEM获取、影像纠正、色彩调整、影像镶嵌、裁切、质量检查及成果提交等技术环节。
数据格式：DOM 影像数据格式应该用 GeoTIFF 数据格式或用配有地理定位信息的 TIFF 数据格式来存储
(3)DOM制作要提交哪些成果?
DOM制作要提交的成果包括DOM数据文件、DOM定位文件、DOM数据文件接合表、元数据文件、质量检查记录、质量检查(验收)报告和技术总结报告。
六、 基于卫星遥感影像的数字正射影像图生产案例
(1)卫星遥感影像与常规航空影像有哪些不同?
(1)投影区别：卫星影像一般是基于推扫成像，垂直轨道方向是中心投影，沿轨道方向不满足中心投影的成像原理，而航片则满足中心投影原理；
(2)参数区别：卫星影像外方位元隶可以提供严格成像模型或RPC参数，航空影像通常提供满足共线条件方程的严格成像模型。
(3)信息与分辨率：卫星影像获取的信息一般多光谱和全色分离获取，全色影像分辨事高，多光谱影像分辨率相对较低，需要通过融合处理获取彩色高分辨率的影像。
(2)利用卫星遥感影像制作DOM要注意哪些环节?
主要环节包括资料的准备、技术路线设定、定向建模、影像纠正、色彩调整、影像融合、影像镶嵌、载切、质量检查及成果提交等技术环节。
(3)基于卫星遥感影像的DOM生产要提交哪些成果?
需要提交的成果主要包括DOM数据文件、DOM定位文件、DOM数据文件接合表、元数据文件、质量检查记录、质量检查(验收)报告、技术总结报告。

航空摄影
空中三角测量
立体测图质量检查DLG
数字地面高程模型DEM
数字正射影像DOM
遥感调查工作底图制作
主要技术环节
主要技术环节
主要技术环节
主要技术环节
主要技术环节
主要技术环节
1、航摄空域申请；
2、航摄技术设计书；
3、航摄仪的选用和检定；
4、航摄季节和航摄时间的选择；
5、摄区划分；
6、航摄基本参数计算；
7、航空摄影；
8、航空摄影的影像处理；
9、成果质量检查；
10、成果整理与验收
1、资料准备；
2、内业加密点的选点观测；
内定向
3、相对定向、绝对定向
4、区域网平差；
5、区域网接边；

6、质量检查
7、成果提交
1、资料准备、技术路线设定；
2、数据采集及属性录入
3、图形数据和属性数据编辑与接边

4、质量检查
5、成果提交
1、资料准备、技术路线设定；
2、定向建模；
3、采集特征点、线；
4、构建TIN；
5、内插DEM；
6、DEM编辑；
7、接边；
8、镶嵌、裁切；
9、质量检查
10、成果提交
1、资料准备、技术路线设定；
2、定向建模；
3、DEM获取；
4、影像纠正；
5、色彩调整；

6、影像镶嵌、裁切；
7、质量检查
8、成果提交
1、资料的准备、技术路线设定、
2、定向建模、

3、影像纠正、
4、色彩调整、
5、影像融合、

6、影像镶嵌、载切、
7、质量检查
8、成果提交等技术环节

作业方法
作业方法
作业方法
作业方法
作业方法

1、航空摄影测量法
2、航天遥感测量法
3、地形图扫描矢量化
4、数字线划图缩编法
1、航空摄影测量法
2、利用空间传感器方法
3、地形图扫描矢量化

1、航空摄影测量法
2、航天遥感测量法
3、真正射影像制作
1、遥感影像源的选取
2、像控点采集
3、DOM生产
4、调查工作底图制作
5、调查与采样6、影像解译
7、专题成果制作
提交成果
提交成果
提交成果
提交成果
提交成果
提交成果
1、（高低）真彩色影像；
2、真彩色像控片；
3、像片缩略图及数据；
4、航摄相机检定表；
5、成果资料登记表；
6、航摄技术设计书；
7、航摄技术报告书；
1、观测与平差计算成果数据文件；
2、整体平差报告文件；
3、辅助成果；
分区图、略图、技术总结报告；
1、地形图数据文件；
2、地形图接合表；
3、元数据文件、图历簿；
4、回放地形图；

5、质量检查验收报告；
6、技术总结报告；
1、DEM数据文件；
2、DEM数据文件接合表；
3、元数据文件；
4、原始特征点、线数据文件；
5、质量检查记录；
6、量检查验收报告；
7、技术总结报告；
1、DOM数据文件；
2、DOM数据文件接合表；
3、元数据文件；
4、DOM定位文件；
5、质量检查记录；
6、量检查验收报告；
7、技术总结报告；
1、DOM数据文件、DOM定位文件、
2、DOM数据文件接合表、
3、元数据文件、
4、质量检查记录、质量检查(验收)报告、
5、技术总结报告。
质量检查
质量检查
质量检查
质量检查
质量检查
质量检查
1、像片（重叠度、倾斜角、旋偏角）
2、航线（弯曲度、偏差）
3、航摄（范围覆盖、漏洞）
4、航高差
5、影像质量
1、外业控制点和检查点成果使用正确性检查；
2、航摄仪检定参数与航摄参数检查；
3、各项平差计算的精度检查；
4、提交成果完整性检查；
1、空间参考系检查；
2、位置精度检查；
3、属性精度检查；
4、完整性检查；
5、逻辑一致性检查；
6、表征质量检查；
7、附件质量检查；
1、空间参考系检查；
2、高程精度检查；

3、逻辑一致性检查；

4、附件质量检查；
1、空间参考系检查；
2、精度检查；
3、影像质量检查；

4、逻辑一致性检查；

5、附件质量检查；
1、DOM质量控制与前面一直
2、专题遥感数据质量控制：
属性精度与质量精度检查
