电动轨道过跨车电动平车电机.docx

电动轨道过跨车电动平车电机
工作原理
将交流380V电缆线直接引入平车电气控制系统，来控制平车的启动、停止、前进、后退等，通过平车的移动来拖动防止在地面上的电缆实现平车供电，电缆线放置在两轨道中心，操作系统为低压36V电源控制。 将交流380V的电源通过变压器降压至交流36V三相，分别接至三根道轨上（增加一条导电轨），轨道平车上的车轮和导电滑块将三根道轨上的交流36V电源引入车载电器箱，经过升压变压器将三相交流36V升压至三相交流380V，再通过交流控制系统控制交流冶金电机，使平车启动、停止、前进、后退等。
选型参考
由于机构简单，成本较低，是车间过跨较常见的轨道平车，该平车适用于运行距离不长（≤20m）\使用频率较高、整车高度较低的场合；对于运行距离较短运行速度较慢的场合可以使用拖链来减少电缆的磨损。 此系列主要使用于任何吨位的载重，车间短距离运输场合，运行时间不受限制，运输距离一般不超过20m，使用频率较高、整车高度较低的场合。

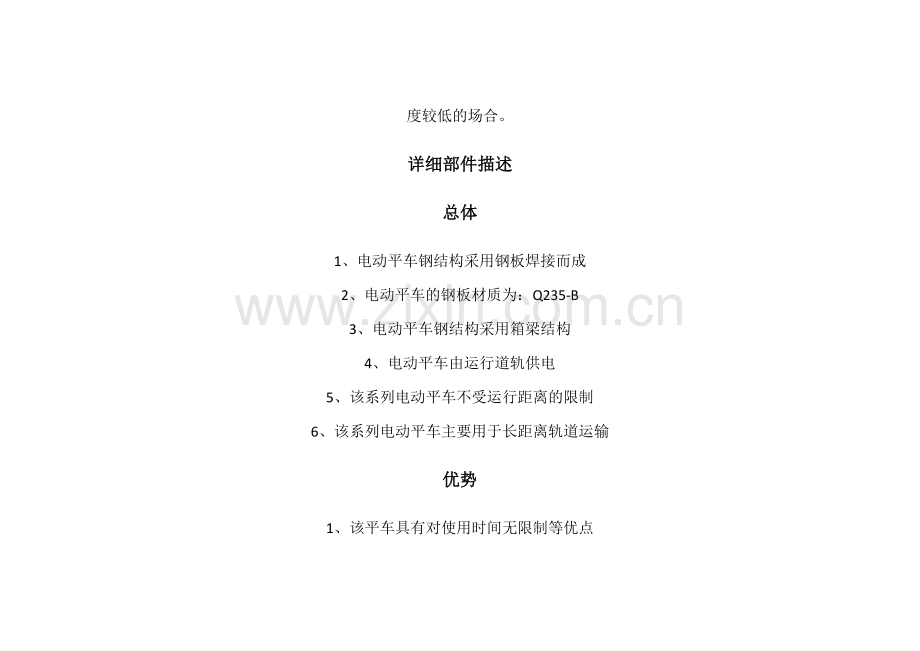

详细部件描述
总体
1、电动平车钢结构采用钢板焊接而成
2、电动平车的钢板材质为：Q235-B
3、电动平车钢结构采用箱梁结构
4、电动平车由运行道轨供电
5、该系列电动平车不受运行距离的限制
6、该系列电动平车主要用于长距离轨道运输
优势
1、该平车具有对使用时间无限制等优点
2、机构简单，成本较低，是车间过跨常见的轨道平车
3、适用于恶劣环境、高温环境、防爆环境等场合
4、适用于任意载重量、使用频率较高的场合
5、相对于KPX系列平车，不受使用时间的限制
6、相对于KPD系列平车，对于轨道铺设要求不高
7、可加装液压升降、起重等系统。此系列电动平车整车高度较低，使用时间不受限制，对轨道要求不高，费用低廉。
公司简介
新乡市百分百机电有限公司生产制造能力：拥有车、铣、刨、磨、镗、热处理、行车等全套生产设备，具有国内领先的车架铆接生产线、拥有2套国内先进的涂装生产线、1套车身焊接生产线、3个装配车间、1个机加工车间等年生产能力达到170台。 新乡市百分百机电有限公司主要经营生产“百分百”系列电动平车，轨道平车供电方式多为：低压轨道供电、蓄电池供电、电缆卷筒供电、拖电缆|链供电、滑触线供电、发电机供电等系列轨道车，另无轨道电动平车为我公司新研发并申请专利搬运设备，主要用于模具冲压、钢铁调配、大型机器设备搬运。
技术参数表
平车型号
KPT-10T
备注
额定载重量(t)
10

台面尺寸(mm)
3600*2000*500
车架部分全部为钢板焊接而成，梁式结构
轮距(mm)
2600

轨内侧距(mm)
1435

车轮直径(mm)
Ф300
轴承为洛阳轴承厂
车轮数量
4

离地间隙(mm)
50

运行速度(m/min)
0-25
减速机采用硬齿面减速机
续航里程（Km）
1.5

最大轮压（KN）
42.6

参考重量
3.8

交货期(天)
30

荐用道轨型号
P18

非标定制：1、载重量、台面尺寸 2、平车部件均可由客户指定

近期销售业绩表
省份
公司名称
系列
规格型号
数量
单位
运行状况
四川省成都市
四川新科电子技术工程有限责任公司
拖缆供电电动平车
KPT-5T
2
台
良好
重庆市
重庆金凯特特殊钢制品有限公司
拖缆供电电动平车
KPT-40T
1
台
良好
山东省淄博市
宜达实业集团有限公司
拖缆供电电动平车
KPT-3T
1
台
良好
河南省郑州市
郑州郑飞工艺装备有限公司
拖缆供电电动平车
KPT-5T
1
台
良好
深圳市
力劲集团深圳领威科技有限公司
拖缆供电电动平车
KPT-14T
1
台
良好
