深圳排水管网规划- -深圳河流域 目录

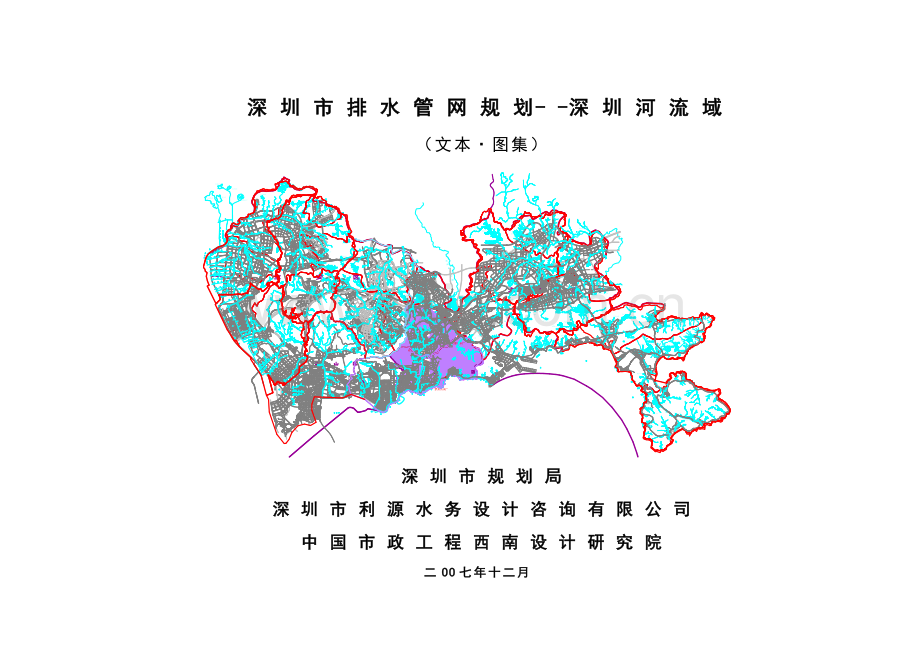

深 圳 市 排 水 管 网 规 划- -深 圳 河 流 域
（文本·图集）

深 圳 市 规 划 局
深 圳 市 利 源 水 务 设 计 咨 询 有 限 公 司
中 国 市 政 工 程 西 南 设 计 研 究 院
二OO七年十二月

1

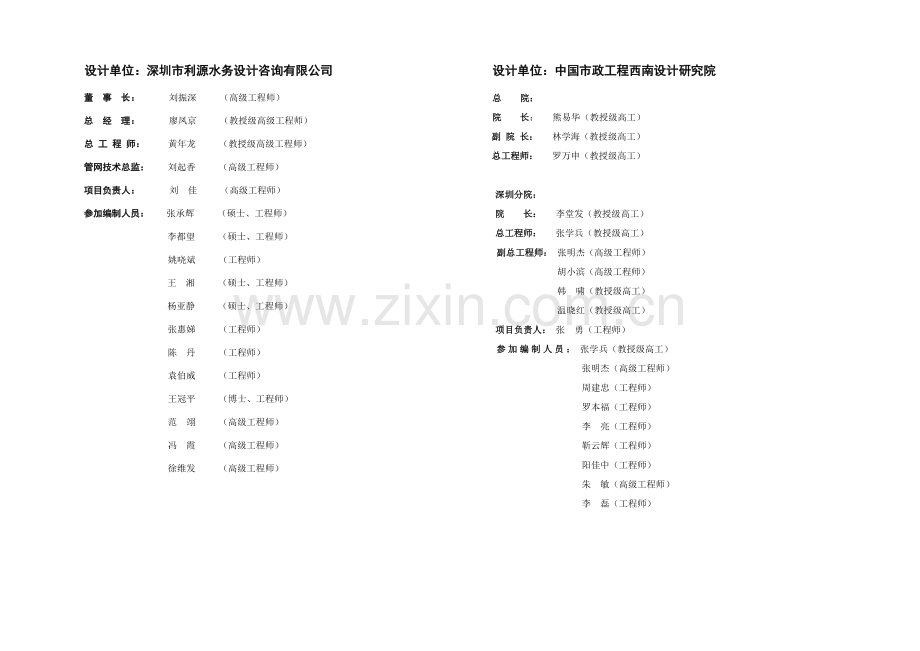

设计单位：深圳市利源水务设计咨询有限公司
董 事 长： 刘振深 （高级工程师）
总 经 理： 廖凤京 （教授级高级工程师）
总 工 程 师： 黄年龙 （教授级高级工程师）
管网技术总监： 刘起香 （高级工程师）
项目负责人： 刘 佳 （高级工程师）
参加编制人员： 张承辉 （硕士、工程师）
李都望 （硕士、工程师）
姚哓斌 （工程师）
王 湘 （硕士、工程师）
杨亚静 （硕士、工程师）
张惠娣 （工程师）
陈 丹 （工程师）
袁伯威 （工程师）
王冠平 （博士、工程师）
范 翊 （高级工程师）
冯 霞 （高级工程师）
徐维发 （高级工程师）

设计单位：中国市政工程西南设计研究院
总 院：
院 长： 熊易华（教授级高工）
副 院 长： 林学海（教授级高工）
总工程师： 罗万申（教授级高工）

深圳分院：
院 长： 李堂发（教授级高工）
总工程师： 张学兵（教授级高工）
副总工程师： 张明杰（高级工程师）
胡小滨（高级工程师）
韩 啸（教授级高工）
温晓红（教授级高工）
项目负责人： 张 勇（工程师）
参加编制人员： 张学兵（教授级高工）
张明杰（高级工程师）
周建忠（工程师）
罗本福（工程师）
李 亮（工程师）
靳云辉（工程师）
阳佳中（工程师）
朱 敏（高级工程师）
李 磊（工程师）

深圳市排水管网规划- -深圳河流域 目录
第一章 概述………………………………………………………….1
1.1 自然条件 1
1.2 城市概况 1
第二章 规划依据和指导思想 2
2.1 规划依据和主要参考资料 2
2.2 规划指导思想 2
2.2.1 规划目的 2
2.2.2 指导思想 2
2.2.3 规划年限 2
第三章 城市污水管网工程规划 3
3.1 规划原则 3
3.2 污水量预测 3
3.2.1 用水量指标 3
3.2.2 污水量预测 4
3.3 污水系统调整及规划 5
3.3.1 污水系统规划 5
3.3.2 污水管网规划 5
3.3.3污水泵站规划 8
3.3.4污水处理厂规划 9
第四章 城市雨水管网及防洪工程规划 10
4.1 规划原则 10
4.2 规划标准 10
4.2.1 雨水标准 10
4.2.2 防洪标准 10
4.3 雨水系统调整及规划 10
4.3.1 雨水管网设置 10
4.3.2 雨水泵站规划 11
4.4 初雨水处置 12

I

深圳市排水管网规划- -深圳河流域 第一章 概述
第一章 概述
1.1 自然条件
深圳市地处中华人民共和国广东省中南沿海，陆域位置东经113°46′至114°37′，北纬22°27′至22°52′。全市总面积1952.84平方公里，其中特区内395.81平方公里。她东临大鹏湾，西连珠江口，南与香港接壤，北与东莞市、惠州市为邻。
　　深圳地势东南高，西北低，多为低丘陵地，间以平缓的台地，西部沿海一带是滨海平原。
　　深圳属亚热带海洋性气候，常年平均气温22.4℃，多年平均年降雨量1933.3毫米，日照2120.5小时。
　　深圳海岸线全长230公里，海洋资源丰富，有优良的海湾港口，通海条件优越。
深圳河流域面积为312.5km2，其中，深圳境内流域面积为187.5 km2，香港境内流域面积为125 km2。
本规划流域内水体有水径支流、塘径支流、大芬支流、鸭秋湖排洪渠、甘坑河、李朗河、布吉河、沙湾河、褔田河、笔架山排洪渠、莲塘河、深圳河及甘坑水库、荔枝湖和洪湖。
1.2 城市概况
深圳是中国的第一个经济特区，历经20多年改革开放，从一个边陲小镇发展成为风景秀丽、投资环境优良、经济比较发达、初具现代化规模的海滨城市，向世人展示着新世纪的活力和希望，展示着深圳人“开拓创新、诚信守法、务实高效、团结奉献”的精神风貌。
深圳市现辖7个县级建制区，即特区内的罗湖、福田、南山、盐田区和特区以外的宝安、龙岗及光明区。特区内已于1992年完成了农村向城市，农民向居民的“两个转变”。
2005年末，全市常住人口827.75万人，其中户籍人口181.93万人(特区内114.26万人，特区外67.67万人)，暂住人口645.81万人(特区内201.52万人，特区外444.29万人)。户籍人口出生率12.64‰，死亡率1.41‰，自然增长率11.23‰。男性人口96.69万人，女性人口85.24万人。人口密度为每平方公里4239人。
20多年来，深圳国民经济获得巨大发展。先后完成了“六五”、“七五”、“八五”、“九五”、“十五”五个五年计划。“八五”期间，深圳经济由以往的打基础全面进入经济增长和经济质量同步提高的新阶段，主要经济指标持续快速增长，经济效益显著提高，综合经济实力迅速跻身全国大中城市前列。“九五”时期，积极扶持高新技术产业，推动产业结构的改造和升级，形成了新的经济发展格局，经济整体素质进一步提高。“十五”期间深圳市经济总量不断跃上新台阶，本地生产总值连续跨越3000亿元和4000亿元，经济增长速度年平均达到16.3%，实现国内生产总值4950.91亿元，经济总量在全国大中城市中居第四位。
本规划流域跨越深圳市上步、罗湖及布吉地区，分属于福田区、罗湖区及龙岗区，规划流域面积约为187.5km2。

1

深圳市排水管网规划- -深圳河流域 第二章 规划依据和指导思想
第二章 规划依据和指导思想
2.1 规划依据和主要参考资料
(1) 《深圳市城市总体规划》（1996-2010）；
(2)《深圳市水战略》
(3)《深圳市城市污水系统布局规划》（2002～2020）；
(4)《深圳市防洪（潮）规划报告（修编）（2002～2020）》；
(5) 已颁布规划区域内的法定图则；
(6)《深圳市近期建设规划》（2006-2010）；
(7)《深圳市福田区分区规划》（1998-2010）；
(8)《深圳市罗湖区分区规划》（1998-2010）；
(9)《深圳特区排水管网规划调整》（1999-2010）西南市政设计研究院；
(10)《深圳城市规划标准与准则》（2004年版）；
(11)《城市用地竖向规划规范》；
(12)深圳市规划局排水规划任务委托书；
(13)深圳市排水管网规划工作大纲；
(14)《深圳市中部物流组团分区规划（2005～2020）》；
(15)《深圳市龙岗区次区域规划（1996~2010）》
(16)《深圳市布吉河流域水环境综合整治工程规划》；
(17)《深圳市龙岗区市政工程详细规划（修编）——布吉街道》（2006）。
2.2 规划指导思想
2.2.1 规划目的
本次规划的目的就是“正本清源”，实现城市排水系统的分流体制，实现城市污水的最大收集率，建设与完善雨水管网，消除内涝问题。
本次规划的首要任务要对现状管网进行调查，查清污染源及其排放口。其次是分流域，按污水厂服务范围分片区进行污水管网的配置，校核原有排水系统的排水能力，结合组团规划、城市道路规划、给水系统规划等其它市政专项规划调整现有的污水管网、雨水管网，使污水系统布局规划的方针、原则、思路与框架得到具体落实和支撑，使雨水系统得以完善，初期雨水得到处理，面污染源得到有效控制。第三是结合“净畅宁”工程、“治污保洁”任务的开展和全市水污染综合整治的战略部署，布置和完善各水库、河流、海湾的截污工程，使污水系统建设体现近、远期综合和可操作性。第四是确定潮汐水位对雨水管网排水能力的影响，划分集水分区防洪等级，校核、调整已建雨水管网水力模型，对管网进行现状评价和计算，进行管网改造设计和方案最优化，包括排涝泵站布置及规模确定。第五是利用软件进行污水管网的复核和计算，并针对现有截污管道与远期污水管道的关系，提出截污管道、截流井等设施在远期的处置方案。此外，针对污水系统存在的“顽结”，污水收集率最大化的难点以及截污治污工作中的误区和盲点，立项进行专题研究，并将研究成果用于到本规划中，使规划具有科学性、完整性、合理性、可操作性及与其它专业规划的通融性。
2.2.2 指导思想
（1）、充分发挥受纳水体应达到水环境目标的第一关卡作用；城市排水管网规划应首先考虑污水的有效收集，城市污水与洁净雨水的有效分离。
（2）、执行国家与地方的相关标准与规范；
（3）、与有关规划和已建各类管网、管线工程衔接，降低施工难度，减少投资；
（4）、落实循环经济理念，管网规划应有利于实现“水的科学合理循环”；
（5）、沿海地域需充分考虑风暴潮与暴雨并发对管网系统的负面作用，使竖向规划尽量符合深圳市实际情况；
（6）、常规排水管网规划程序与科研工作同步进行，紧密结合，并注重用科研成果指导规划；特别是面源控制，只有针对深圳市实际情况开展科研，取得相应成果，才能使本规划真正符合实际；
（7）、注重自立创新，适度超前；充分考虑深圳市短期内难以达到彻底的分流排水体制，及远期需要收集初期雨水面源污染；
（8）、注重按流域规划，确保可操作性。
2.2.3 规划年限
规划年限为：2007-2020年。

13

深圳市排水管网规划- -深圳河流域 第三章 城市污水管网工程规划
第三章 城市污水管网工程规划
3.1 规划原则
1、坚持流域治理：打破行政分划的界线，按照流域布局污水处理系统。
2、坚持雨污分流的排水体制：逐步纠正雨污管道错接乱接现象，各污水系统相对独立，污水就近收集，就近处理，就近回用，严格按照雨污分流制度建设排水管网。
3、以水体功能目标为导向：改变以达标排放作为治污目的的观念，树立以水体环境功能目标为导向的理念。
4、遵循循环经济理念：改变传统的污水处理模式，收集-处理-排放；确立循环模式，收集-处理-深度处理-利用。
5、实现治污、治水与治河的有机统一：改变过去治污、治水与治河相互孤立、互不衔接的方式，建立三者的有机结合，统一到生态治理的高度。
3.2 污水量预测
3.2.1 用水量指标
深圳河流域用水量标准按照《深圳市城市规划标准与准则》（2004年版）计取。有法定图则地块，用水量标准按法定图则用水标准计取，无法定图则地块，用水量标准按分区规划用水标准计取。
表3-1 法定图则用水标准
项   目
用水标准
居住（按人口计算）
240 L /人•日
商业服务业（按建筑面积计算）
15 L / m2•日
行政办公设施（按建筑面积计算）
12 L / m2•日
标准工业厂房（按建筑面积计算）
6～10 L / m2•日
仓储设施（按建筑面积计算）
3.5 L / m2•日
浇洒绿地及道路广场（按用地面积计算）
2.5 L / m2•日

表3-2 分区规划用水标准
项  目
用水标准
居住用地（R）
240L/人•日
商业服务业设施用地（C）
150～200 m3/ hm2•日
政府社团用地（GIC）
120～150 m3/ hm2•日
工业用地（M）
80～130 m3/ hm2•日
仓储用地（W）
40～50 m3/ hm2•日
对外交通用地（T）
25 m3/ hm2•日
道路广场用地（S）
25 m3/ hm2•日
市政公用设施用地（U）
50 m3/ hm2•日
绿地（G）
25 m3/ hm2•日
特殊用地（D）
50 m3/ hm2•日

根据《深圳市城市规划标准与准则》（2004年版）要求，污水管管径计算应留有余地，宜按规划日均污水量乘1.2-1.4的弹性系数，深圳河流域大部分地区为建成区弹性系数按1.2计取。
污水管渠最大设计充满度见表3-3。
表3-3 污水管渠最大设计充满度
管径或渠高（mm）
最大设计充满度
300-400
0.55
500-900
0.60
≥1000
0.65
生活污水量总变化系数宜按表3-4采用。
表3-4 生活污水量总变化系数
污水平均日流量（升/秒）
5
15
40
70
100
200
500
≥1000
总变化系数
2.3
2.0
1.8
1.7
1.6
1.5
1.4
1.3
注：（1）当污水平均日流量为中间数值时，总变化系数用内插法求得。
    （2）当居住区有实际生活污水量变化资料时，可按实际数据采用。
3.2.2 污水量预测
深圳河流域的污水量预测应符合本地区的总体发展规划及用水量的实际需求。
用水量标准按《深圳市城市规划标准与准则》（2004年版）计取，人口按远期规划的人口规模计算。生活污水量取相应的用水量；工业和仓储的污水量取用水量的95%；道路广场和公共绿地不计污水量；其它污水量取用水量的70%。预测规划区内的污水量见下表：
表3-5深圳河流域特区内规划预测2020年污水量
序号
地点
预测给水量（万m3/d）
预测污水量（万m3/d）
规划人口（万人）
规划建成区面积（ha)
1
FT02-01黃木岗
1.3
1.2
1.3
103.0
2
FT02-02八卦岭
1.9
1.8
3.6
116.1
3
FT02-03上步工业区
2.9
2.8
6.0
144.8
4
FT02-04白沙岭
1.5
1.4
3.4
116.1
5
FT02-05园岭
0.8
0.8
2.5
57.6
6
FT02-06荔枝公园
0.7
0.6
0.6
68.1
7
FT02-07-1滨河
0.9
0.8
2.1
76.4
8
FT02-07-2滨河
1.1
1.0
3.0
94.7
9
FT02-08褔田南
1.7
1.6
4.0
133.0
10
FT02-T1笔架山公园
0.6
0.1
0.0
191.6
11
FT02-T2中心公园
0.7
0.2
0.8
188.9
12
FT03-T3皇岗口岸
2.1
2.0
3.0
148.7
13
LH01-01罗湖
3.7
3.5
6.0
191.1
14
LH01-02蔡屋围
1.2
1.2
3.3
68.6
15
LH01-03广场北
2.8
2.8
6.5
168.2
16
LH01-04东门
3.0
2.8
3.5
114.6
17
LH01-05中兴路
3.4
3.3
4.5
78.5
18
LH01-06北斗
0.9
0.8
1.5
48.9
19
LH02-01新秀
0.8
0.7
1.0
73.2
20
LH02-02黃贝岭
2.5
2.4
7.6
128.9
21
LH02-03碧波花园
2.2
1.6
2.6
228.2
22
LH02-04罗芳村
1.4
1.3
3.0
147.3
23
LH03-01大头岭
2.4
2.1
4.5
186.9
24
LH03-02水贝
3.4
3.2
6.0
149.9
25
LH03-03太安路
0.8
0.8
2.0
98.5
26
LH03-04布心
4.4
4.1
9.8
393.4
27
LH03－T2深圳水库
0.1
0.1
0.0
1.19
28
LH04-01笋岗
3.8
3.6
3.0
226.8
29
LH04-02清水河
2.3
2.0
3.2
236.4
30
LH05-01泥岗
1.6
1.5
3.7
116.3
31
LH05-02银湖
1.5
1.3
0.9
177.1
32
LH06-01莲塘
6.2
5.9
8.3
434.8
33
LH06-T2大望、梧桐村
1.3
1.17
2.9
475.5
33
特区内合计
65.9
60.67
114.1
5183.29

表3-6深圳河流域特区外规划预测2020年污水量
序号
流域范围
预测给水量
（万m3/d）
预测污水量
（万m3/d）
规划人口
（万人）
1
布吉河流域
36.8
19.99
46
2
沙湾河流域
13.01
合 计
36.8
33.00
46

表3-7 深圳河流域2020年规划污水量预测汇总表
序号
污水处理厂名称
预测给水量（万m3/d）
预测污水量（万m3/d）
1
滨河污水处理厂
28.7
26.4
2
罗芳污水处理厂
31.5
29
3
大望污水处理厂
1.3
1.17
4
布吉污水处理厂
21.9
19.99
5
沙湾污水处理厂
5.3
4.8
6
埔地吓污水处理厂
8.4
7.65
7
合计
97.1
89.01

3.3 污水系统调整及规划
3.3.1 污水系统规划
污水系统在尊重现状的基础上，按水系流域对污水系统进行优化，从源头对污水进行收集，避免未经处理的污水直接排入水体。污水经污水处理厂处理后尾水可作为一种水资源补充流域内的水体生态需水，使其在流域内循环利用，实现污水资源化。
深圳河流域按布局规划设有5座污水处理厂，即滨河污水处理厂、罗芳污水处理厂、布吉污水处理厂、沙湾污水处理厂和埔地吓污水处理厂。由于大望及梧桐村地处梧桐山河流域，本次规划新增大望污水处理厂。
滨河污水处理厂主要收集布吉河（特区内段）以西地区及和平污水泵站服务范围内的污水。服务范围内的污水干管主要有：华强路污水干管、红岭路污水干管、宝安路污水干管及滨河大道污水干管；共有5座污水泵站：清水河路污水泵站（规划）、宝安路污水泵站（规划）、解放路污水泵站（规划）、蔡屋围污水泵站（已建截污泵站）、和平路污水泵站（已建）。
罗芳污水处理厂主要收集布吉河（特区内段）以东地区及莲塘地区的污水。服务范围内的污水干管主要有：文锦路转深南路污水干管、沿河北路污水干管及延芳路污水干管；共有4座污水泵站：草埔污水泵站（规划）、洪湖污水泵站（在建截污泵站）、东门污水泵站（规划）、北斗污水泵站（已建）。
大望污水处理厂主要收集梧桐山河流域的污水，污水经深度处理后排入深圳水库截排隧洞。
布吉污水处理厂主要收集布吉河流域（龙岗区段）的污水。服务范围内的污水干管主要有：吉华路污水主干管、布李路污水主干管、金运路污水主干管、布澜路~深惠路~沿河路~进厂总管污水主干管。共有3座污水泵站：三联污水泵站（规划）、丹竹头污水泵站（规划）、百鸽笼污水泵站（规划）。
沙湾污水处理厂主要收集沙湾河下游的南岭村、丹竹头村、吉厦村、樟树布村、厦村、沙塘布村等区域的污水。主要污水干管：沙湾河东、西两岸的污水截流主干管、进入沙湾污水处理厂污水总干管。
埔地吓污水处理厂主要收集甘坑片区、上李朗片区、埔地吓片区（下李朗片区为主）、白泥坑片区和沙湾片区的污水。主要污水干管：甘坑片区污水干管、上李朗片区污水干管、下李朗片区污水干管、白泥坑片区污水干管、沙湾片区污水干管；设有1座泵站：甘坑污水泵站（规划）。
本次规划与《深圳市污水系统布局规划（2002-2020）》和《深圳特区排水规划(1999-2010)》相比较，在布局上基本相同，增加了大望污水处理厂（1.2万m3/d）。在管网布局上按流域进行了如下调整：
清水河地区：该地区地势高差相差较大，按高水高排，低水低排的原则，将地势较高地区的污水依靠重力流经宝岗路进入宝安路污水主干管，至滨河污水处理厂；北端清水河旧村地势较低，规划新增清水河村污水泵站，将片区污水提升至布吉污水处理厂；广深铁路西侧铁路仓库区地势较低，规划新建清水河一路污水泵站，将该地区污水提升至清水河一路重力流污水管道，至滨河污水处理厂。
桂木园片区：现状笔架山排洪渠与布吉河之间地区污水没有出路，本次规划利用现有污水干管，将污水引至宝安路与解放路路口，在宝安路东侧绿化带内新建污水提升泵站，将污水提升至宝安路污水干管。
东门泵站：维持原规划的东门泵站，本次规划扩大了东门泵站的服务范围，将公园路以东，人民公园、新园路、东门片区的全部污水纳入东门泵站，减轻和平污水泵站的负担，平衡罗芳、滨河污水处理厂的污水处理量。
和平路鱼民村片区：完善和平路（船步街至嘉宾路段）污水管道，将火车站、侨社、鱼民村污水引至和平路污水泵站，纳入滨河污水处理厂。
草埔地区：沿高涧河北侧新建污水主干管，与现状金稻田路污水干管共同负责收集草埔、二线公路和插花地一带的污水，进入规划的草埔污水泵站，提升后排入布吉路污水管道，至罗芳污水处理厂。
滨河污水处理厂污水向福田污水处理厂调配：利用在建的深圳河截污管道，在滨河大道与爱华路路口，设置一条污水管道连通管，将滨河大道污水主干管与深圳河截污管道相连，在必要时可将滨河污水处理厂7万m3/d污水调至福田污水处理厂。
3.3.2 污水管网规划
3.3.2.1 特区内深圳河流域污水管网规划
管网调整按下例原则进行：
1、根据2020年预测的污水量，对现状污水管网进行复核；对不满足排水要求的管道重新规划；对新开发地区增设污水管道。
2、尊重现有污水管道的布局，以避免造成过大的改动，使规划调整管网经济合理，具有可操作性。
3、对建成区需扩容的小口径管道，一般采用换管处理；大口径管道一般采用新增管道处理。
清水河村现状排水管网进行雨污分流改造，将清水河地区的污水经污水泵站提升后送至草埔污水处理厂。
铁路仓库区和清水河村的南部地区，污水经污水泵站提升至清水河路上的市政污水管道，然后自流至滨河污水处理厂。
笋岗地区宝岗路以东地区污水，经沿宝岗路设置一条DN1000mm污水管道向南至笋岗路北侧，再向西进入宝安路污水提升泵站，将污水提升至宝安路上的污水干管。
沿宝安路在笋岗路至嘉宾路段增设一条DN1500mm的污水管道，新增污水管道设在车行道下，采用顶管施工。
笔架山排洪渠与布吉河之间的三角地区，沿红桂路设一条污水管道，该污水管道由北向南至解放路南侧，再向西沿解放路至宝安路笔架山排洪渠的西侧（采用顶管从排洪渠底下通过），在宝安路与解放路东南角设一座1.2万m3/d的污水提升泵站，将污水提升至笔架山排洪渠的西侧宝安路上的污水干管内，送至滨河污水处理厂。
将和平路（船步街至嘉宾路）污水管道由DN500mm改为DN1000mm，向北延伸至和平路污水泵站，同时鱼民村沿春风路设置的污水管道向东延伸，与新规划的和平路DN1000mm污水管道相通，将火车站、侨社和鱼民村的污水引入和平路污水泵站，提升至滨河污水处理厂。
草埔地区北部现状排水为雨污合流管道，规划新增污水管道，实现雨污分流。高涧河水质污染严重，本规划在高涧河的北侧增设一条DN400mm-DN800mm的污水管道，截流高涧河北侧的污水至草埔污水泵站。
泥岗地区需增加污水管道，解决泥岗路以北地区污水收集问题，避免其直接排入笔架山排洪渠。
特区二线公路与沙湾路路口北部地区的污水没有出路，为了更好保护深圳水库的水源保护区，沿沙湾路规划一条污水管道，将该地区的污水引至沿河北路的市政污水干管，避免其污染深圳水库的水源保护区。
梧桐山村和大望村新增设一套排水管网，实现排水系统雨污分流。污水就地处理后作为梧桐山村、大望村的城市杂用水水源，进行中水回用，实现该地区的污水资源化，解决该地区供水不足的问题。剩余尾水排入深圳水库截排隧洞，最终排入深圳河。
3.3.2.2 龙岗布吉河流域污水管网规划
保留吉华路现状污水干管，并新建一套完整的吉华路污水主干管，起点位于水径北秀峰路中段（即延长段），途经布龙路、沿着吉华路至粤宝路桥进入布吉污水处理厂进厂总管，全长约4.5km。
在铁西路和布李路设污水主干管，接纳水径北、水径南铁西路及布李路沿线的污水。管线起点位于布澜路附近，沿广深铁路西侧的现状路自北向南，途经布澜路、兴业路、布龙路，接入1.5万m3/d规模的三联污水泵站，污水经提升后在长龙村路口压力释放，在车站路口附近接入吉华路DN1200污水主干管，全长约3.46km。为解决长龙村、布吉综合市场等大片旧村污水直接进入塘径水的污染问题，在长龙村村口和综合市场一带需设置截污井，对现状合流管（渠）进行旱季截污。
规划在现状金运路上铺设污水主干管。目前金运路只到中心路附近，设计管线起点位于中心路，接入中心路两条DN300污水管，在立交桥附近跨过布吉河，沿金运路铺设至深惠路，并沿深惠路北侧铺设，直接进入布吉污水处理厂进厂总管中。
规划考虑取消原规划的百鸽笼1#泵站。干管铺设起点位于布澜路上的丹竹头泵站，自北向南，沿布澜路、深惠路、沿河路、罗岗路、湖南路，穿过布吉河箱涵底，过河进入布吉污水处理厂进厂总管。其中丹竹头泵站主要收集部分丹竹头工业区污水，通过沿布澜路铺设长约565m的压力管进入布澜路DN600现状污水干管中，进入深惠路主干管。
布吉污水处理厂进厂总管先沿街心公园一侧布置，在宝丽桥处由于设计河道与现状粤宝路箱涵之间间距太小，无管位，污水管需要再次穿过布吉河，沿河道西侧进入布吉污水处理厂。配套管网通过一根DN1800污水主干管从河底穿过布吉河与DN2000的进厂总管合并后进入布吉污水处理厂污水处理厂。
3.3.2.3 龙岗沙湾河流域污水管网规划
沿宝冠路设污水干管，接入深惠路污水干管接入沙湾河东岸截污干管，管径为DN400。该干管主要收集丹竹头部分片区污水。
沿康正路设污水干管，至东西干道向西接入宝冠路污水干管。管径为DN400。该干管主要收集丹竹头部分片区污水。
浦良路东西干道南段设污水干管，接入深惠路污水干管接入沙湾河东岸截污干管，管径为DN400。该干管主要收集丹竹头部分片区污水。
沿布横路设污水干管，接入深惠路污水干管，汇入沙湾河东岸截污干管，管径为DN400。该干管主要收集丹竹头部分片区污水。
在宝丹路设污水干管，分段收集污水分别汇入宝冠路、康正路、浦良路以及布横路污水干管，管径DN400。该干管主要收集丹竹头部分片区污水。
在东西干道设污水干管，分段收集污水分别汇入宝冠路、康正路、浦良路以及布横路污水干管，管径DN400。该干管主要收集丹竹头部分片区污水。
在深惠路南北两侧分别设污水干管，分别接纳北侧宝冠路、浦良路、布横路以及南侧黄金北路、二号路污水干管的污水，接入沙湾河东岸截污干管，管径DN400～DN600。
黄金北路设污水干管，由路中段往南北分别接入深惠路和南岭西路污水干管，管径DN400。
沙湾地区河西片近期采用合流制排水，远期结合旧城改造，采用分流制排水。截污管沿沙湾河西岸布置，河西设一条DN800～DN1000截流干管，收集河西污水。在沙湾河闸坝前，与河东已建污水干管汇合后再改用DN1200污水总干管，进入沙湾污水处理厂。
3.3.2.4埔地吓污水处理厂配套干管
在甘坑北部靠近平南铁路（铁路以北）已废弃的原甘坑污水处理站处设污水提升泵站，将甘坑片区污水提升进入甘李路上铺设的污水干管。
沿秀峰路敷设污水干管（由南至北），截流秀峰工业城的污水至甘坑北部的污水提升泵站。
甘坑新村沿现状道路敷设污水次干管，收集后重力流直接进入甘李路上的污水干管，并与甘坑提升泵站提升的污水相汇。
沿甘李路铺设污水干管收集道路两侧工业园区内的污水，并转输甘坑新村和提升泵站提升的污水，送至布澜路已建污水干管。
沿方鑫路开始铺设污水干管，并在方鑫桥附近转入李朗河上游截污干管。
沿李朗河上游西岸铺设截污干管，收集上李朗片区内污水，送至布澜路与平吉大道相交处的已建污水干管。
沿李上朗工业区内几条大路、上李朗街及上李朗村综合市场旁边的道路敷设污水次干管收集现状污水，并转入下游相应的污水干管。
下李朗片区污水干管沿现状水背路铺设，在下李朗村委附近再沿李朗河北岸铺设，收集下李朗片区内污水及转输布澜路污水干管来水，并将污水输入下李朗村东边的埔地吓污水处理厂。
沿下李朗北路、大围路及下李朗南路铺设污水次干管，并在下李朗村委附近将污水转入李朗河北岸截污干管。
白泥坑片区污水干管分别沿沙湾河上游（原东深输水渠）河道两岸敷设，在北岸最低点处通过过河倒虹管道将北岸污水转输入南岸污水干管。北岸管道设计起点在雁田水库水闸旁边，管道由上游向下游敷设，并汇集规划拟建的平安大道污水后，污水干管继续向下游敷设，再通过过河倒虹管道将北岸污水转输入南岸污水干管，汇合后的污水干管沿南岸向下游敷设至丹平快速路交叉口，污水干管汇集丹平路污水后，继续向西南穿过白泥坑河与沙湾河汇合口，沿白泥坑河左岸敷设，至深鄂机砖厂附近规划埔地吓污水厂厂址处再转至沿白泥坑河北岸铺设，然后在李朗河与白泥坑河相汇处同沿李朗河北岸铺设的截污干管合并，最后进入埔地吓污水处理厂。
沙湾片区的丹竹头工业区沿规划的布横路、丹白路敷设污水干管，收集丹竹头工业区及沿途的污水，最后穿过李朗河汇入李朗河中游沿河截污干管，最后进入埔地吓污水处理厂。
污水管道详见污水管网规划图。

3.3.2.5规划污水管道数量
表3-8 规划管道数量
序号
名称
规格
单位
数量（m）
备注
1
重力流污水管
DN300
米
8850

2
重力流污水管
DN400
米
135444

3
重力流污水管
DN500
米
35725

4
重力流污水管
DN600
米
11516

5
重力流污水管
DN700
米
5588

6
重力流污水管
DN800
米
6439

7
重力流污水管
DN900
米
595

8
重力流污水管
DN1000
米
4466

9
重力流污水管
DN1200
米
4933

10
重力流污水管
DN1650
米
350

11
重力流污水管
DN1800
米
1810

12
重力流污水管
DN2000
米
450

13
合计

米
216166

14
压力管
DN300
米
1070

15
压力管
DN400
米
400

16
压力管
DN500
米
1140

17
合计

米
2610

18
总计

米
218776

3.3.3污水泵站规划
污水管网以重力流为原则，对局部地区地势较低的地方，可采用污水提升泵站对本地污水进行提升后排放。为了充分利用现有的污水处理厂的处理能力，采用污水泵站对本流域内的污水进行适当的调配。
深圳河流域现状供有12座污水提升泵站（含截污泵站），本次规划新增10座污水提升泵站。
清水河村污水泵站：在清水河村北端雨水箱涵与铁路围墙相交处的西南角设一座污水提升泵站，将清水河村污水送至布吉污水处理厂。
清水河一路污水泵站：在清水河一路道路绿化带内设一座污水提升泵站，将广深铁路仓库地区的污水提升至清水河一路市政污水管。
宝安路污水泵站：在宝安路与笋岗路东北角设一座污水泵站，将泥岗路以南、笋岗路以北、宝岗路以东地区的污水提升至宝安路污水干管。
解放路污水泵站：在解放路与宝安路的东南角设一座污水泵站，将桂木园地区的污水提升至宝安路污水干管。
草埔污水泵站：在布吉桥东北角的匝道内绿化带设一座污水泵站，将草埔、二线公路插花地地区的污水提升至布吉路市政污水管。
东门污水泵站：在东门路与深南大道东北角，结合港丰大厦和下沉广场建设一座污水泵站，将东门地区的污水提升至文锦路污水干管。
甘坑污水泵站：在平南铁路北侧现已废弃的原甘坑污水处理站处设一座污水泵站，将甘坑片区的污水提升至埔地吓污水处理厂。
三联污水泵站：在布龙路与铁西路的西南角设一座污水泵站，将三联片区的污水提升至布吉污水处理厂。
丹竹头污水泵站：在布谰与广深铁路的东南角设一座污水泵站，将丹竹头地区的污水提升至布吉污水处理厂。
百鸽笼污水泵站：在百鸽路与南环路的东北角设一座污水泵站，将高涧河上游地区的污水提升至布吉污水处理厂。
规划污水泵站：
表3-9 污水泵站
序号
名称
规划污水量
（万m3/d）
泵站规模
(万m3/d)
服务范围
备注
1
清水河路污水泵站
0.3
0.5
广深铁路仓库地区
规划，至滨河污水厂
2
宝安
