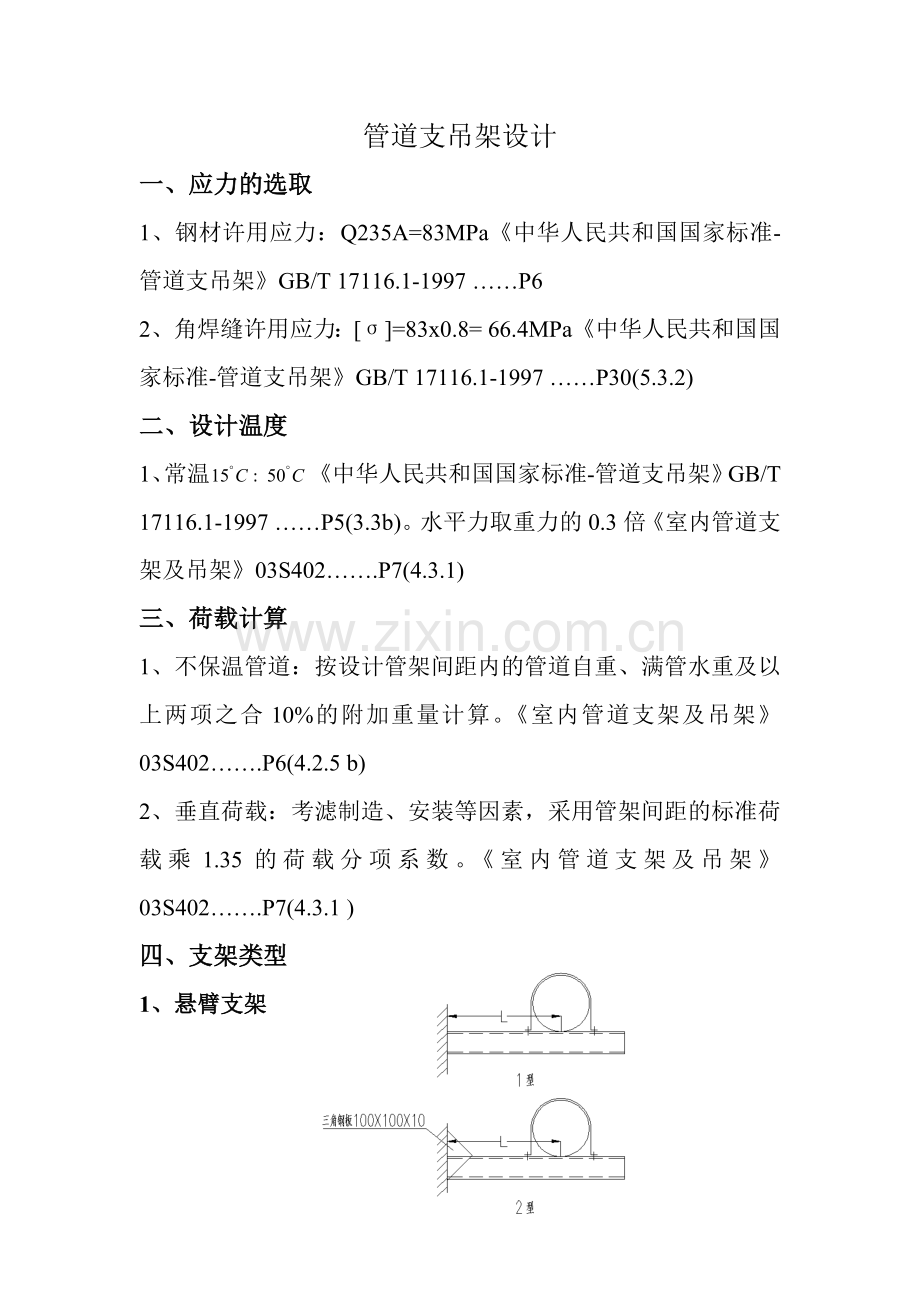

管道支吊架设计
一、应力的选取
1、钢材许用应力:Q235A=83MPa《中华人民共和国国家标准-管道支吊架》GB/T 17116.1-1997 ……P6
2、角焊缝许用应力:[σ]=83x0.8= 66.4MPa《中华人民共和国国家标准-管道支吊架》GB/T 17116.1-1997 ……P30(5.3.2)
二、设计温度
1、常温《中华人民共和国国家标准-管道支吊架》GB/T 17116.1-1997 ……P5(3.3b)。水平力取重力的0.3倍《室内管道支架及吊架》03S402…….P7(4.3.1)
三、荷载计算
1、不保温管道:按设计管架间距内的管道自重、满管水重及以上两项之合10%的附加重量计算。《室内管道支架及吊架》03S402…….P6(4.2.5 b)
2、垂直荷载:考滤制造、安装等因素,采用管架间距的标准荷载乘1.35的荷载分项系数。《室内管道支架及吊架》03S402…….P7(4.3.1 )
四、支架类型
1、悬臂支架
例如:管道公称直径DN150,L=0.32m ,支架间距6m,流动介质水。
解:管道自重 P=210x10x1.1x1.35=3119N
弯矩M=3119x0.32=999NM
假设选用8#槽钢,则Wx=25.3cm3;A=10.2 cm2
假设选用6.3#槽钢,则Wx=16.1cm3;A=8.4 cm2
由水平力引起的磨擦力不予计算《石油化工企业管道支吊架设计规范》SH3073-1995……P53(4.2.2)所以在槽钢的选用上,应选用8#槽钢或选用2型加三角钢板补强。
原则上还要进行焊缝抗弯能力计算,但考滤到实际围焊焊缝面积大于型钢截面面积,这样产生的抗弯能力也比型钢大,所以不进行焊缝抗弯核算。
2、三角支架
(1)受力点刚好在斜撑上。
计算举例:管子DN350,介质水,6m一个支架,L=0.32m,斜撑与墙或住子的夹角。
解:管道自重 P=1100x10x1.1x1.35=16335N
a、横梁
水平弯矩M=16335x0.3x0.32=1569NM
拉力
假设选用10#槽钢,则Wx=39.7cm3;A=12.7cm2
b、斜撑
假设选用6.3#槽钢,则A=8.4 cm2
斜撑所受压力
压杆基本许用应力降低系数《管道支架的设计及计算》TC42B2-94……P237
计算的前提是横梁假设承受全部水平力《石油化工企业管道支吊架设计规范》SH3073-1995……P53(4.2.3)
如果算出来的应力则可考滤选用2型。
一般来说斜撑要比横梁小两号,具体可参照《火力发电厂汽水管道支吊架手册-华东电力院1983》P120
(2)带悬臂段的三角架
计算举例:
管子DN200,介质水,L=0.32m,L0=0.2m
件1选用8#槽钢,件2选用6#槽钢。
(此式根据件1件2在水平方向的位移相等求得)
件1:
此种结构最后一项力太大,而且选用大号槽钢或改变槽钢的放法对它的改变也不是很大。建议不选用!
(3)两根管道并走的三角架
计算举例:
管子两根DN150,L1=L2=0.32,介质水
假设件1件2都选用10#槽钢。
件1:
此时选用10#槽钢,需在根部加两块的三角钢板补强
如果大于83MPa则必须放大槽钢
件2:
所以件2还可以选小一号的槽钢。
注:在悬臂和三角支架的管路上,如有较多的支管引出,建议在原有和计算支架上面放大一号。
3、立柱
位移反弹力(根据扰度公式推得)
磨擦力《管架标准图》HGT 21629-1999第五册P62
结构特征判别:为钢性管架,为揉性管架。
例1:
管子DN100,方通50x50x2.7,方通长1m,支架间距6m,管道轴向位移量5mm。
解:
所以为钢性支架。
所以
其实还有一个应力比较小所以一般不算。
之所以在焊缝许用应力上乘于0.7是因为方通只是外面有焊里面没有,所以焊缝高度取与母才方通相等的话有效高度也只有它的0.7倍。此时可以做大方通也可以在根部上做三角补强。
钢性支架只产生由摩擦力产生的位移,所以适合管道轴向位移大的情况。
例2:
管子DN100,方通50x50x2.7,方通长2m,支架间距6m,管道轴向位移量5mm。
所以为揉性支架。
所以。
其实还有一个应力比较小所以一般不算。
揉性支架位移反弹力起主导作用,位移量等于管道轴向位移,所以不能用在管道位移量大的地方,也不能在同一根管道上连续使用。
4、门架
(1)室内门架
