一 对讲门禁及室内安防系统
1 系统概述
对讲门禁及室内安防系统对于确保区域和室内安全、实现智能化管理具有重要作用。它是一种简便易行、无人值守、易于普及的控制系统。可实现：呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，多台设备之间还可以实现联网管理。常用于各类大厦、高层公寓和智能住宅小区。对讲门禁系统是指采用现代电子技术和通信技术在小区、大楼或住户的出入口对人员的进出实施放行、拒绝、记录和报警等操作的整套电子自动化系统。室内安防系统是指为了保证住户在住宅内的人身和财产安全，通过在住宅内门、窗和室内其它部位安装各种探测器实施监控，通过室内对讲门禁系统传输至小区管理中心，提示保安人员迅速确认警情，及时赶赴现场，以确保住户人身和财产安全，同时，住户也可通过室内紧急求助系统向小区管理中心发出求救信号。对讲门禁系统和室内安防系统有机地结合在一起，是智能楼宇自动化必不可少的配套设施，也是实现智能楼宇管理自动化的重要设施。
1.1系统原理

图1 系统原理图

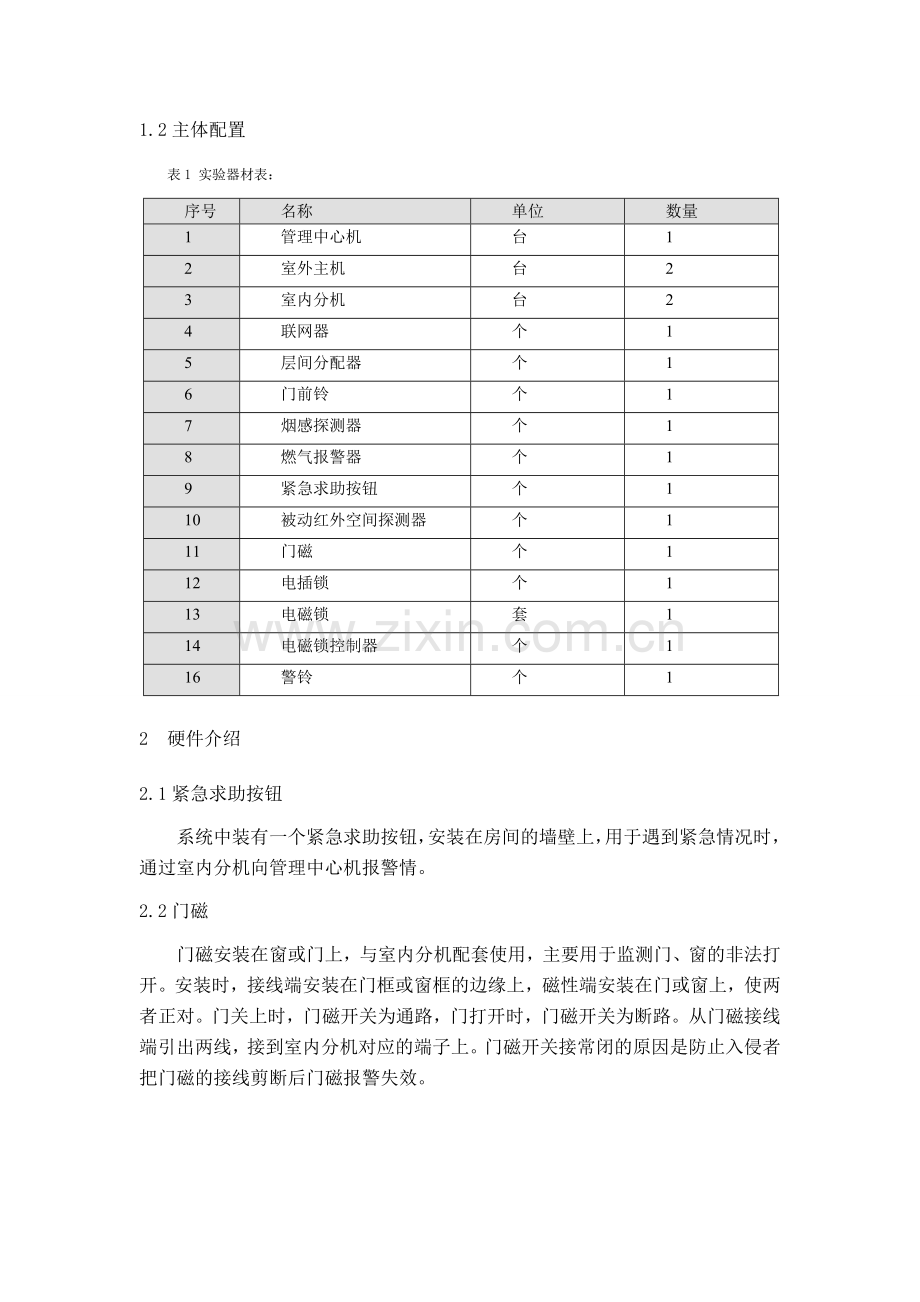

1.2主体配置
表1 实验器材表：
序号
名称
单位
数量
1
管理中心机
台
1
2
室外主机
台
2
3
室内分机
台
2
4
联网器
个
1
5
层间分配器
个
1
6
门前铃
个
1
7
烟感探测器
个
1
8
燃气报警器
个
1
9
紧急求助按钮
个
1
10
被动红外空间探测器
个
1
11
门磁
个
1
12
电插锁
个
1
13
电磁锁
套
1
14
电磁锁控制器
个
1
16
警铃
个
1
2 硬件介绍
2.1紧急求助按钮
系统中装有一个紧急求助按钮，安装在房间的墙壁上，用于遇到紧急情况时，通过室内分机向管理中心机报警情。
2.2门磁
门磁安装在窗或门上，与室内分机配套使用，主要用于监测门、窗的非法打开。安装时，接线端安装在门框或窗框的边缘上，磁性端安装在门或窗上，使两者正对。门关上时，门磁开关为通路，门打开时，门磁开关为断路。从门磁接线端引出两线，接到室内分机对应的端子上。门磁开关接常闭的原因是防止入侵者把门磁的接线剪断后门磁报警失效。

2.3烟感探测器
烟感探测器就是通过监测烟雾的浓度来实现火灾防范的，对现场发生的早期火灾烟雾，无论主机处于“布防”或“撤防”状态都及时报警，并对外发出报警信号。安装在室内天花板或房顶上，探测器宜水平安装，如必须倾斜安装，倾斜角不应大约45°。将电源线、信号线与安装底座相连，（安装底座“1”为电源正极；“2”为电源负极；“3、4”为报警输出触点）。
2.4层间分配器
用于连接室外机与室内机的设备，它连接着室外机与室内机的总线，给室内机提供电源，负责切换室外机与同一层的不同室内机间的音视频通道。同时它还隔离着室外机与室内机，具有电源、总线及音频的短路保护功能。
2.5联网器
联网器是小区可视对讲系统的联网设备，实现各单元（大楼或别墅）和管理中心、小区门口的联网。
2.6室外主机
室外主机安装在大楼门口，所以也称为大楼门口机。室外主机具有呼叫住户、呼叫管理中心、密码开门、刷卡开门和刷卡巡更等功能。当同一单元具有多个入口时，使用室外主机可以实现多出入口可视对讲模式。
2.7小区管理中心机
管理中心机可视对讲系统的中心管理设备，可以安装在管理中心机房或值班室内。主要功能有接收住户呼叫、与住户对讲、报警提示、开单元门、呼叫住户、监视单元门口、记录系统各种运行数据、接驳电脑等。
管理中心机实时监控可视对讲系统网络数据信息，接收室外主机和小区门口机广播的打卡信息，接收室外主机、室内分机和小区门口机的报警信息，给出文字和声音的提示；与室外主机、小区门口机、室内分机或其它管理中心机进行可视对讲信令交互，实现与室外主机和小区门口机的可视对讲，与室内分机的对讲，或者监视、监听小区门口和单元门口。此外管理中心机还可以连接电脑，能够将报警和打卡信息实时送往上位机，实现更加智能化的巡更、报警管理。
（注意：管理中心机出厂时默认系统密码为“1234”，管理中心机出厂地址设置为1。）

3 统接线图
3.1小区控制模块

图2　小区控制模块接口面板内部连接图

图3　大楼控制模块接口面板内部连接图

图4　住户控制模块设备接线图

小区模块 + 大楼模块 + 住户模块面板连接图

图5　1小区模块 + 1大楼模块 + 1住户模块接线图

2住户

图1-9　1小区模块 + 2大楼模块 + 4住户模块接线图

4 功能实现
免提式室内分机与门前铃之间，免提式室内分机与室外主机之间，免提式室内分机与小区门口机之间，管理中心机与小区门口机之间，管理中心机与室外主机之间均可实现可视对讲

在实训之前我对对讲门禁系统的了解只是停留在对个体设备的认识和书本

上的理论，对它们之间的联系可以说是一无所知。经过这次的实训我对对讲

门禁及室内安防系统的

3

个模块有了一定的了解，

掌握了对讲门禁及室内安

防系统

3

个模块的安装接线流程及调试方法。

并对对讲门禁及室内安防系统

3

个模块的操作及一般故障的排除。

同时也明白了，

实际和理论是有区别的。

这次的实训让我明白，纸上谈兵是不行的。理论要与实际相结合，实际也要

结合理论。
