时间域剖面转换为深度域剖面操作流程

第一步： 收集所需数据
1．时间域的segy数据体。
2．水平迭加速度谱和VSP测井数据。
3．原点坐标,方位角,线距道距(cmp)或者三个已知桩号的坐标(m1n1,x1y1、m2n2,x2y2、m3n3,x3y3)。
第二步：时间域segy数据的加载。(详情请参阅双狐使用手册第二版191～195页)
第三步：把水平迭加速度谱转换成双狐标准格式速度谱。

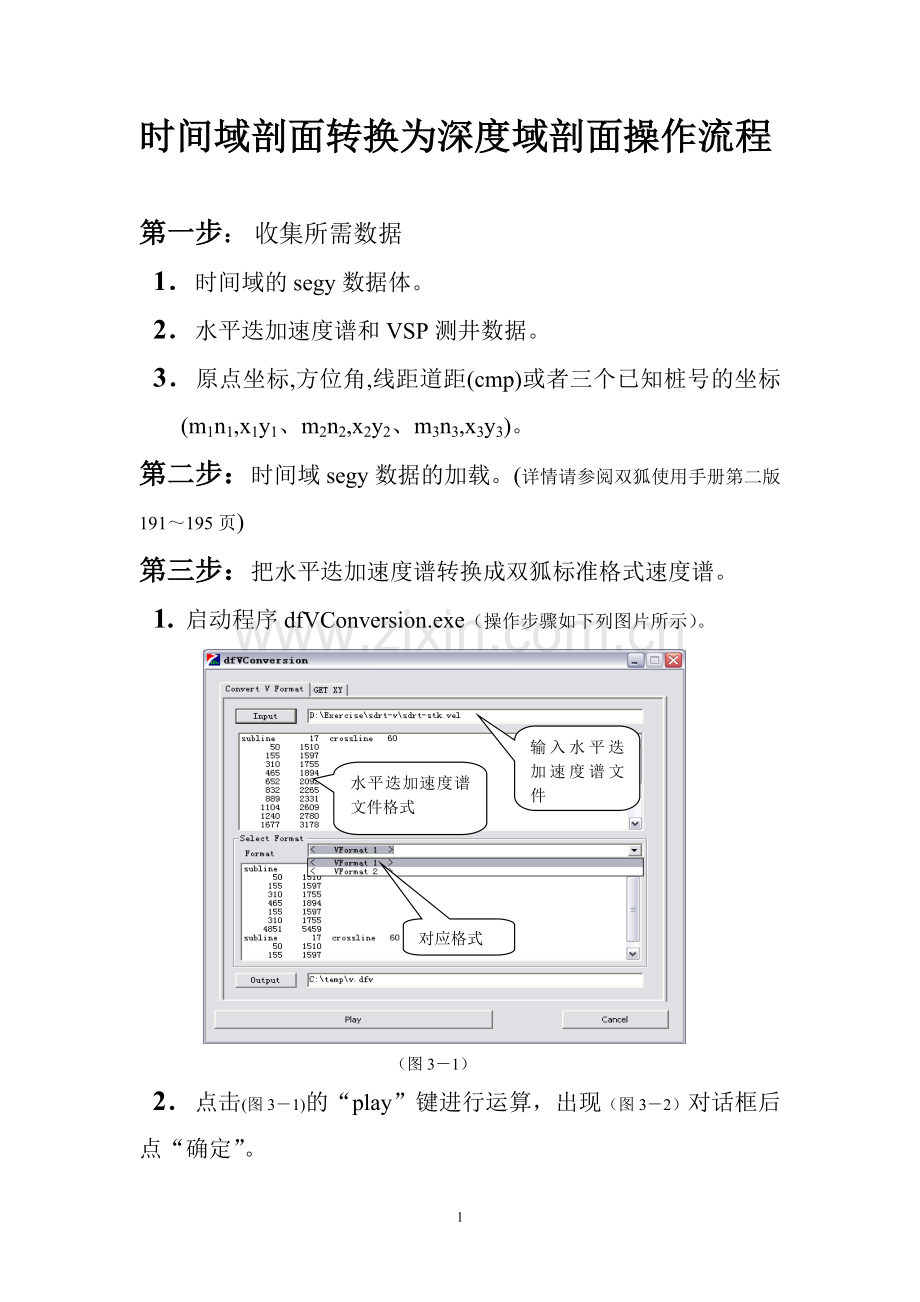

1. 启动程序dfVConversion.exe（操作步骤如下列图片所示）。
对应格式
水平迭加速度谱文件格式
输入水平迭加速度谱文件

（图3－1）

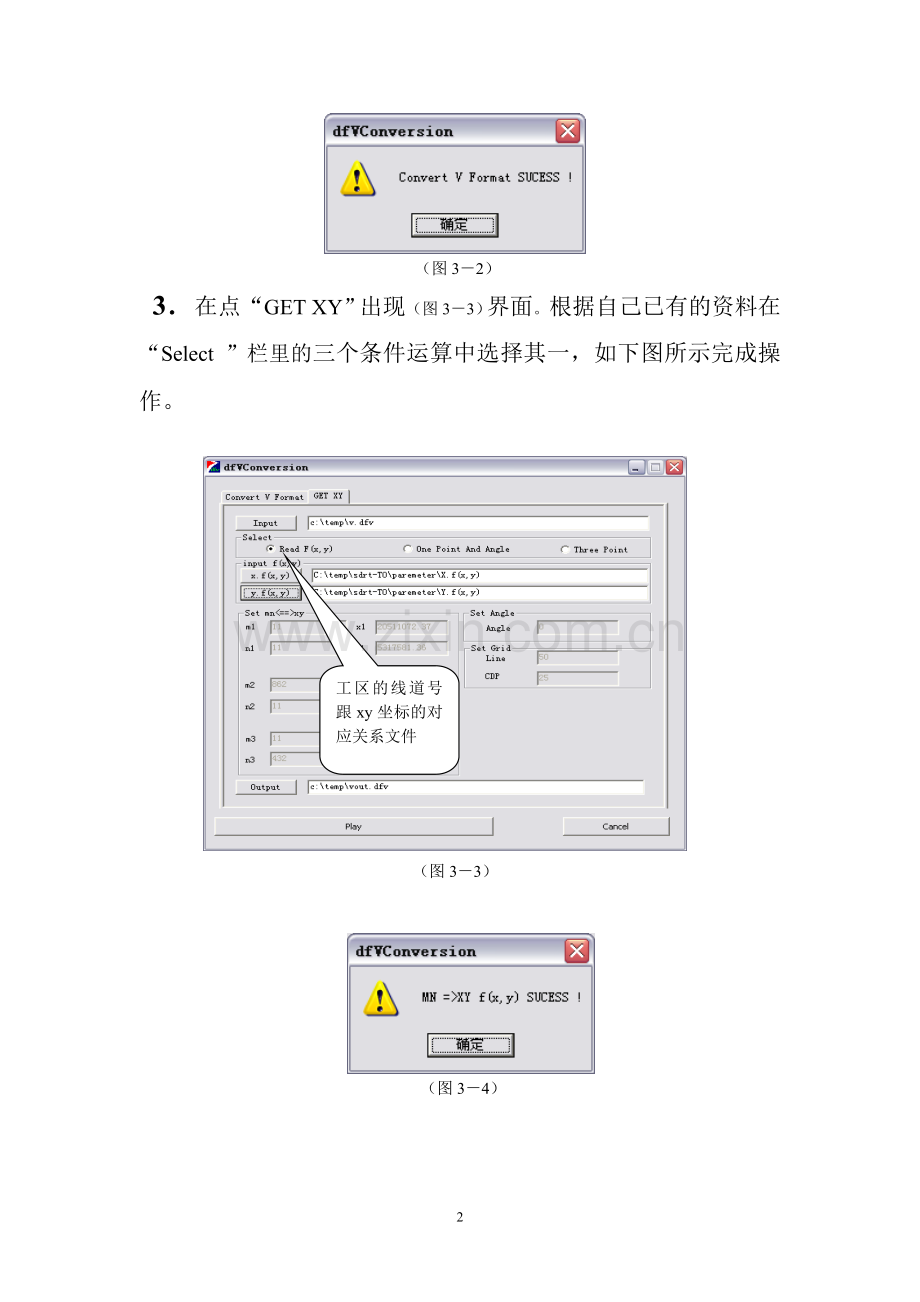

2．点击(图3－1)的“play”键进行运算，出现（图3－2）对话框后点“确定”。

（图3－2）
3．在点“GET XY”出现（图3－3）界面。根据自己已有的资料在“Select ”栏里的三个条件运算中选择其一，如下图所示完成操作。

工区的线道号跟xy坐标的对应关系文件
（图3－3）

（图3－4）
原点坐标＋方位角＋线距道距模式

（图3－5）
三个已知桩号的坐标模式

（图3－6）

4．点击(图3－3)的“play”键进行运算，出现（图3－4）对话框后点“确定”。转换速度谱工作完成。
第四步：建速度场。
1. 启动程序dfVr.exe对双狐标准格式的速度谱进行数据转换。把速度谱转换成速度场散点（具体操作如图（图4－1）所示）
转深度域剖面一般选m,n,t,va

（图4－1）
点击“确定”进行数据运算，出现速度散点的文本文件（图4－2）其四列数据从左到由排分别为道号n、线号m、时间t、平均速度va。速度场散点的转换完成。

（图4－2）
2．启动程序dfDimension.exe对速度场散点进行网格化。
（具体操作如下列图片所示）
最后点击“运算”
选择三维网格化计算
输入速度场散点文件

（图4－3）

网格间距
工区的终止线道号和时间
工区的起始线道号和起始时间
加密次数一般给4次
网格数目一般不超过10

（图4－5）
其中注意终止时间不得低于10000，网格间距台式机一般是100，笔记本电脑一般为200。
“可信度”的设置，如（图4－6）所示。

最后点击“确定”
可信度一般给30

（图4－6）

点击“观看结果”

（图4－7）

点击

（图4－8）

（图4－9）
速度场的建立完成。
第五步：启动程序dfpointcurve.exe内插出一条VSP曲线与原始的VSP做对比。（具体操作步骤如以下图片所示）
最后点击“OK”
速度场曲面文件
一般输入井位坐标文件

（图5－1）

（图5－2）
如果两条曲线差异大，就要找出原因，然后重建速度场，如果两条曲线差异不大，就说明所建速度场是准确的，继续往下操作。
第六步：启动程序dfSegyDivide.exe转成深度域segy。
（操作步骤如下列图片所示）
最后点击“确定”
选择“深度”方式
输入为T0segy批处理文件

（图6－1）

最后点击“OK”
深度＝速度场极大时间×num/1000
输入网格化好的速度场文件

（图6－2）

深度域segy转换完成。
第七步：深度域segy数据的加载。(详情请参阅双狐使用手册第二版191～195页)
第八步：调出深度域剖面。（具体操作步骤如下列图片）

（图8－1）

（图8－2）
深度域剖面生成，解释工作开始。
