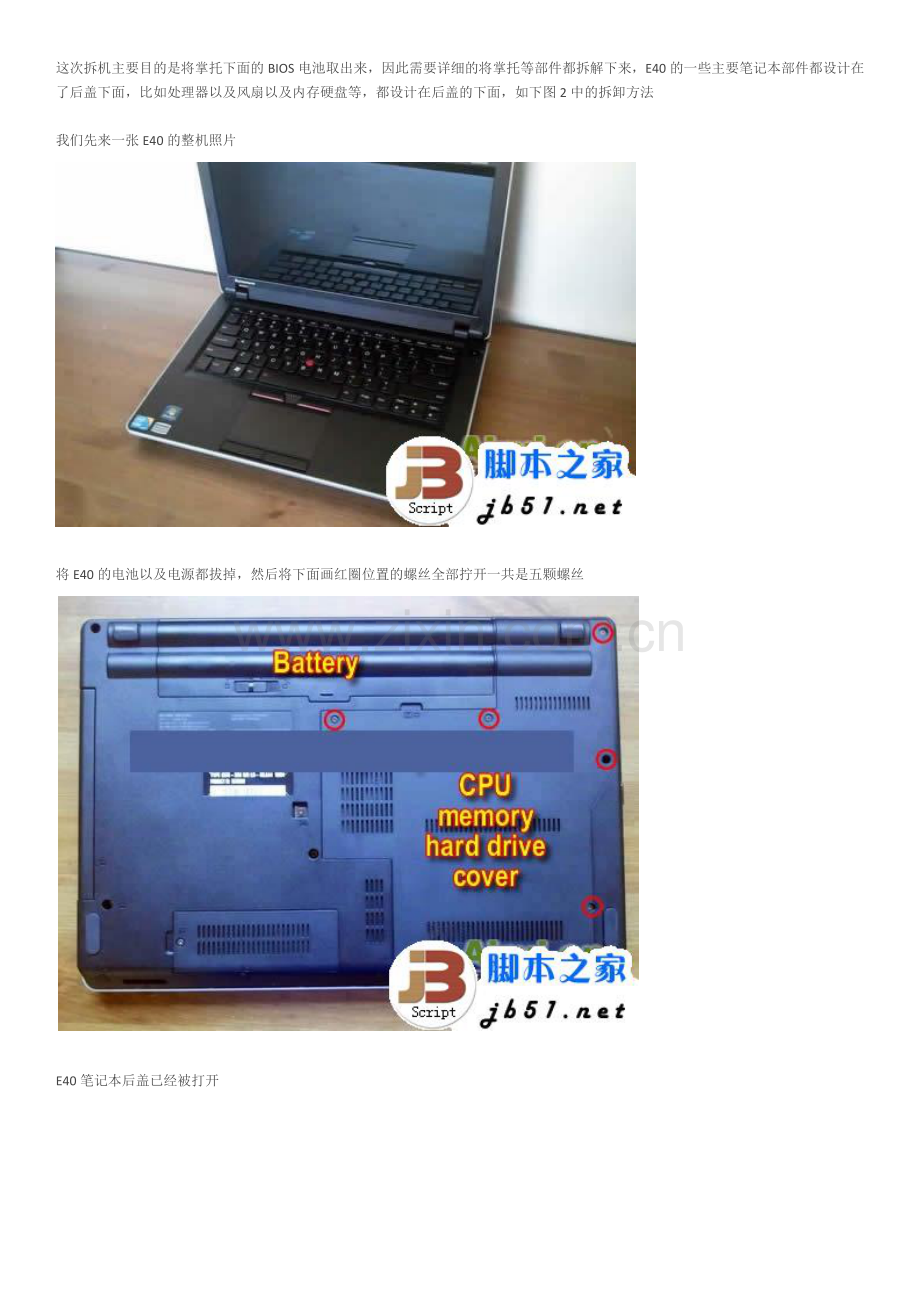

这次拆机主要目的是将掌托下面的BIOS电池取出来，因此需要详细的将掌托等部件都拆解下来，E40的一些主要笔记本部件都设计在了后盖下面，比如处理器以及风扇以及内存硬盘等，都设计在后盖的下面，如下图2中的拆卸方法

我们先来一张E40的整机照片

将E40的电池以及电源都拔掉，然后将下面画红圈位置的螺丝全部拧开一共是五颗螺丝

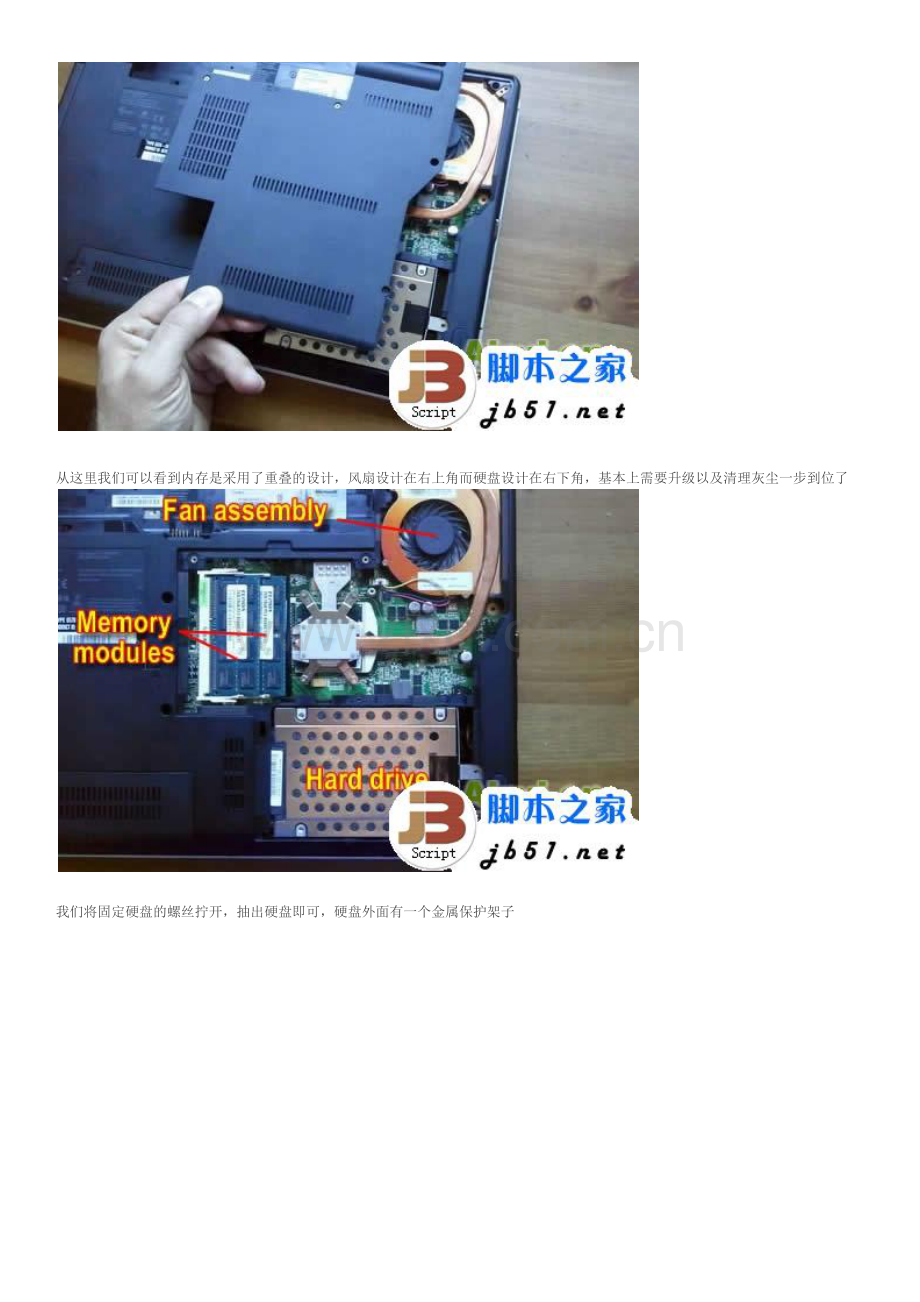

E40笔记本后盖已经被打开

从这里我们可以看到内存是采用了重叠的设计，风扇设计在右上角而硬盘设计在右下角，基本上需要升级以及清理灰尘一步到位了

我们将固定硬盘的螺丝拧开，抽出硬盘即可，硬盘外面有一个金属保护架子

如果你想拆E40笔记本风扇的话，下面将处理器上固定的几个螺丝拧开，以及风扇的电源线拔掉即能拆卸下风扇了

光驱位置有一个螺丝固定，也就是序列号的上面位置，我们也特别标注了，然后抽出光驱就可以了

在最下面还有一个升级后盖，我们拆开后很遗憾的看到这个是用来扩展PCI插槽的，可能是3G模块可能是其他部件，不过为了节省成本显然这里连插槽都省略了

继续我们在背面位置看到掌托下面的几个螺丝(这里的位置类似于T4系列笔记本中掌托的固定螺丝一共4颗)

同样这些螺丝上面都为了美化而贴的橡胶，我们是用工具或者手指甲将他们慢慢的都弄下来

连同左边的螺丝一共6个了

下面我们使用一个塑料片将掌托位置从左边开始划开，注意这里有很多卡口设计的

就这样我们将E40笔记本掌托拆机下来了，不过还没结束因为掌托下面还有排线需要我们拔掉

将掌托翻过来就能看到这些排线了

按照箭头方向将锁扣打开，排线就取出来了

OK，就是这样的

E40掌托被顺利拿出来

这里2个螺丝也需要拧开

这里的排线注意也是有锁扣的

就是这样将这里的数据排线锁扣打开

这里也是一样

来张排线接口的特写

键盘已经被我们取出来了，注意后面的排线都事先全部拆卸掉了

到雷这里我们基本上可以将笔记本的BIOS电池拆卸更换了。

以上就是thinkpad E40笔记本拆解详细过
