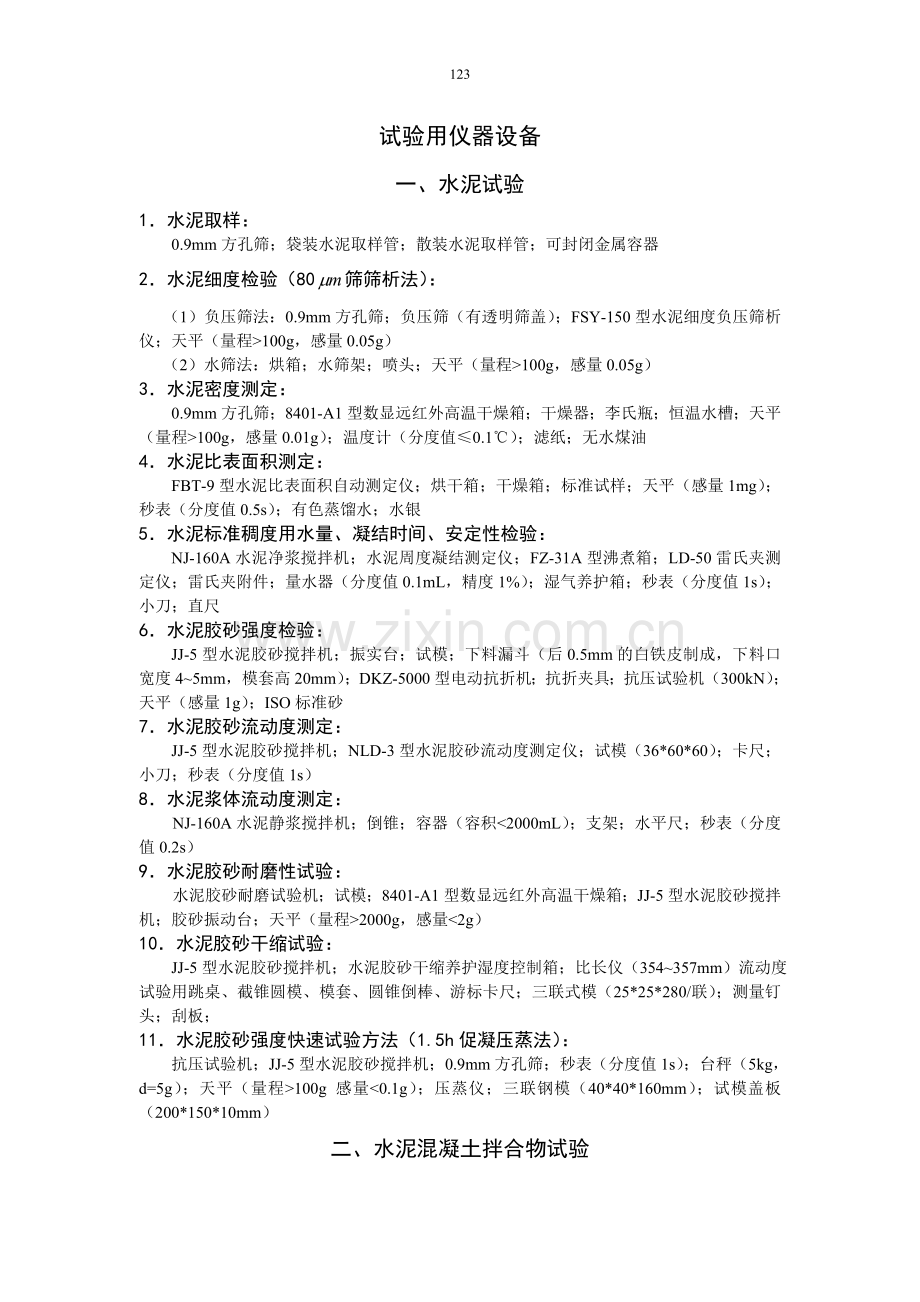

试验用仪器设备
一、水泥试验
1．水泥取样：
0.9mm方孔筛；袋装水泥取样管；散装水泥取样管；可封闭金属容器
2．水泥细度检验（80筛筛析法）：
（1）负压筛法：0.9mm方孔筛；负压筛（有透明筛盖）；FSY-150型水泥细度负压筛析仪；天平（量程>100g，感量0.05g）
（2）水筛法：烘箱；水筛架；喷头；天平（量程>100g，感量0.05g）
3．水泥密度测定：
0.9mm方孔筛；8401-A1型数显远红外高温干燥箱；干燥器；李氏瓶；恒温水槽；天平（量程>100g，感量0.01g）；温度计（分度值≤0.1℃）；滤纸；无水煤油
4．水泥比表面积测定：
FBT-9型水泥比表面积自动测定仪；烘干箱；干燥箱；标准试样；天平（感量1mg）；秒表（分度值0.5s）；有色蒸馏水；水银
5．水泥标准稠度用水量、凝结时间、安定性检验：
NJ-160A水泥净浆搅拌机；水泥周度凝结测定仪；FZ-31A型沸煮箱；LD-50雷氏夹测定仪；雷氏夹附件；量水器（分度值0.1mL，精度1%）；湿气养护箱；秒表（分度值1s）；小刀；直尺
6．水泥胶砂强度检验：
JJ-5型水泥胶砂搅拌机；振实台；试模；下料漏斗（后0.5mm的白铁皮制成，下料口宽度4~5mm，模套高20mm）；DKZ-5000型电动抗折机；抗折夹具；抗压试验机（300kN）；天平（感量1g）；ISO标准砂
7．水泥胶砂流动度测定：
JJ-5型水泥胶砂搅拌机；NLD-3型水泥胶砂流动度测定仪；试模（36*60*60）；卡尺；小刀；秒表（分度值1s）
8．水泥浆体流动度测定：
NJ-160A水泥静浆搅拌机；倒锥；容器（容积<2000mL）；支架；水平尺；秒表（分度值0.2s）
9．水泥胶砂耐磨性试验：
水泥胶砂耐磨试验机；试模；8401-A1型数显远红外高温干燥箱；JJ-5型水泥胶砂搅拌机；胶砂振动台；天平（量程>2000g，感量<2g）
10．水泥胶砂干缩试验：
JJ-5型水泥胶砂搅拌机；水泥胶砂干缩养护湿度控制箱；比长仪（354~357mm）流动度试验用跳桌、截锥圆模、模套、圆锥倒棒、游标卡尺；三联式模（25*25*280/联）；测量钉头；刮板；
11．水泥胶砂强度快速试验方法（1.5h促凝压蒸法）：
抗压试验机；JJ-5型水泥胶砂搅拌机；0.9mm方孔筛；秒表（分度值1s）；台秤（5kg，d=5g）；天平（量程>100g 感量<0.1g）；压蒸仪；三联钢模（40*40*160mm）；试模盖板（200*150*10mm）
二、水泥混凝土拌合物试验

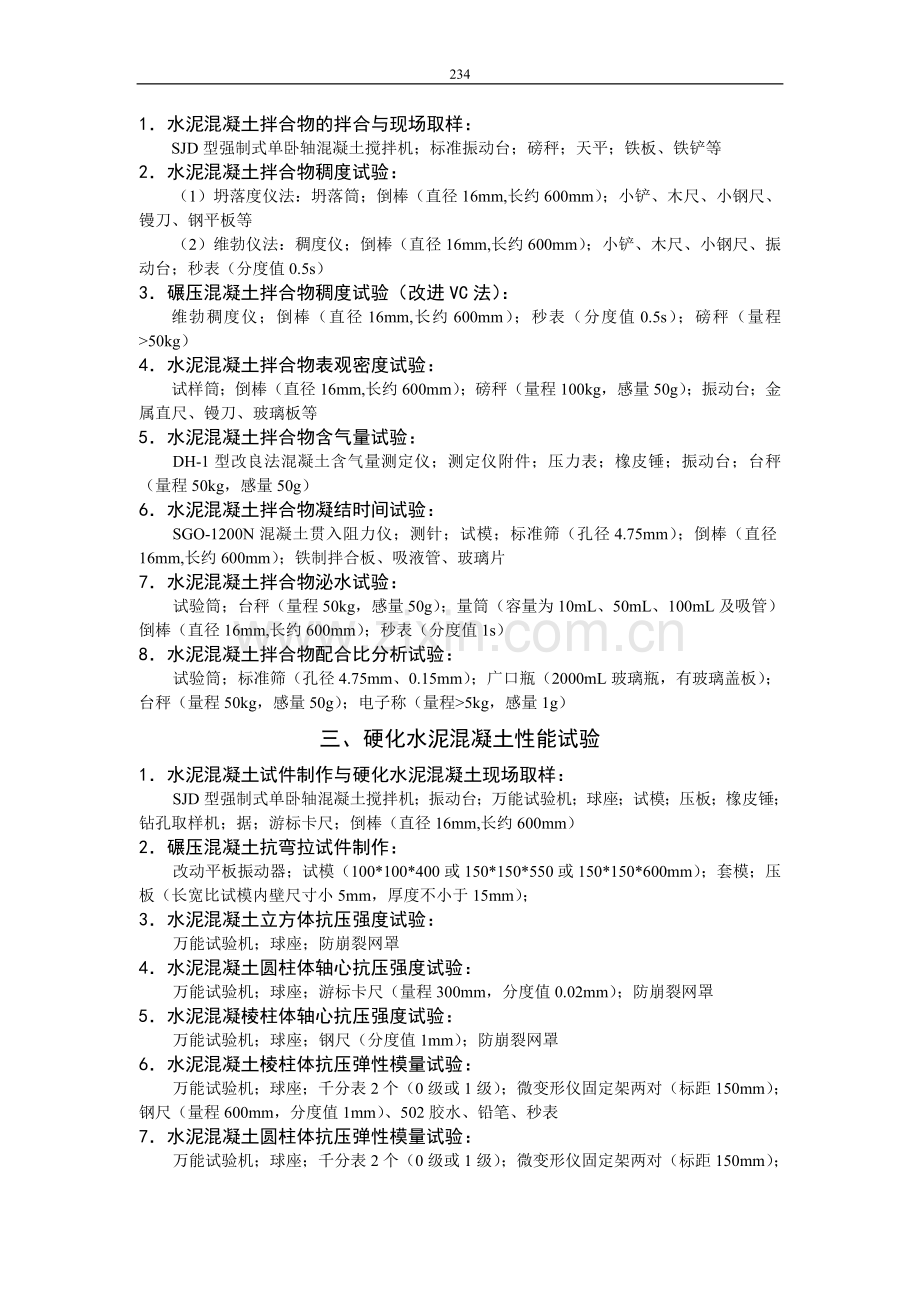

1．水泥混凝土拌合物的拌合与现场取样：
SJD型强制式单卧轴混凝土搅拌机；标准振动台；磅秤；天平；铁板、铁铲等
2．水泥混凝土拌合物稠度试验：
（1）坍落度仪法：坍落筒；倒棒（直径16mm,长约600mm）；小铲、木尺、小钢尺、镘刀、钢平板等
（2）维勃仪法：稠度仪；倒棒（直径16mm,长约600mm）；小铲、木尺、小钢尺、振动台；秒表（分度值0.5s）
3．碾压混凝土拌合物稠度试验（改进VC法）：
维勃稠度仪；倒棒（直径16mm,长约600mm）；秒表（分度值0.5s）；磅秤（量程>50kg）
4．水泥混凝土拌合物表观密度试验：
试样筒；倒棒（直径16mm,长约600mm）；磅秤（量程100kg，感量50g）；振动台；金属直尺、镘刀、玻璃板等
5．水泥混凝土拌合物含气量试验：
DH-1型改良法混凝土含气量测定仪；测定仪附件；压力表；橡皮锤；振动台；台秤（量程50kg，感量50g）
6．水泥混凝土拌合物凝结时间试验：
SGO-1200N混凝土贯入阻力仪；测针；试模；标准筛（孔径4.75mm）；倒棒（直径16mm,长约600mm）；铁制拌合板、吸液管、玻璃片
7．水泥混凝土拌合物泌水试验：
试验筒；台秤（量程50kg，感量50g）；量筒（容量为10mL、50mL、100mL及吸管）倒棒（直径16mm,长约600mm）；秒表（分度值1s）
8．水泥混凝土拌合物配合比分析试验：
试验筒；标准筛（孔径4.75mm、0.15mm）；广口瓶（2000mL玻璃瓶，有玻璃盖板）；台秤（量程50kg，感量50g）；电子称（量程>5kg，感量1g）
三、硬化水泥混凝土性能试验
1．水泥混凝土试件制作与硬化水泥混凝土现场取样：
SJD型强制式单卧轴混凝土搅拌机；振动台；万能试验机；球座；试模；压板；橡皮锤；钻孔取样机；据；游标卡尺；倒棒（直径16mm,长约600mm）
2．碾压混凝土抗弯拉试件制作：
改动平板振动器；试模（100*100*400或150*150*550或150*150*600mm）；套模；压板（长宽比试模内壁尺寸小5mm，厚度不小于15mm）；
3．水泥混凝土立方体抗压强度试验：
万能试验机；球座；防崩裂网罩
4．水泥混凝土圆柱体轴心抗压强度试验：
万能试验机；球座；游标卡尺（量程300mm，分度值0.02mm）；防崩裂网罩
5．水泥混凝棱柱体轴心抗压强度试验：
万能试验机；球座；钢尺（分度值1mm）；防崩裂网罩
6．水泥混凝土棱柱体抗压弹性模量试验：
万能试验机；球座；千分表2个（0级或1级）；微变形仪固定架两对（标距150mm）；钢尺（量程600mm，分度值1mm）、502胶水、铅笔、秒表
7．水泥混凝土圆柱体抗压弹性模量试验：
万能试验机；球座；千分表2个（0级或1级）；微变形仪固定架两对（标距150mm）；钢尺（量程600mm，分度值1mm）、502胶水、铅笔、秒表
8．水泥混凝土抗弯拉强度试验：
万能试验机；抗弯拉实验装置
9．水泥混凝土抗弯拉弹性模量试验：
压力机、抗弯拉实验装置；千分表（分度值0.001mm）；千分表架；毛玻璃片（1cm2）；502胶水、平口刮刀、丁字尺、直尺、钢卷尺、铅笔
10．水泥混凝土立方体劈裂抗拉强度试验：
万能试验机；劈裂钢垫条和三合板垫层；钢尺（分度值1mm）
11．水泥混凝土圆柱体劈裂抗拉强度试验：
万能试验机；劈裂劈裂夹具、钢垫条和三合板垫层；钢尺（分度值1mm）
12．水泥混凝土抗弯拉试件断块抗压强度试验：
万能试验机；球座；试件压板
13．水泥混凝土强度快速试验（1h促凝压蒸法）：
万能试验机；混凝土湿筛砂浆振动筛分、成型两用机；专专用压蒸仪（装有表盘尺寸压力表的压蒸锅）；湿筛砂浆专用试模（三联钢模和钢盖板）；台秤（量程5kg，感量5g）；天平（量程100g，感量0.1g）；砂浆搅拌锅、拌合铲、小刀、方形搪瓷盘（250*400mm）、秒表
14．水泥混凝土动弹性模量试验（共振仪法）：
DT-12W动弹仪；试件支撑件；台秤（量程20kg，感量10g）
15．水泥混凝土抗冻性试验（快冻法）：
快速冻融试验装置；试件盒（净截面110*110mm，高500mm）；动弹性模量测定仪；台秤（量程20kg，感量10g）；热电偶电位差计（-20℃~20℃）
16．水泥混凝土干缩试验：
试模（100*100*400或100*100*515mm）；测钉；测长仪器；干缩室
17．水泥混凝土耐磨性试验：
烘箱；混凝土磨耗试验机；磨头花轮刀片；试模（150*150*150mm）；电子称（量程10kg，感量1g）
18．水泥混凝土抗渗性试验：
水泥混凝土渗透仪；成型试模；烘箱、螺旋加压器、电炉、浅盘、铁锅、钢丝刷；密封材料
19．水泥混凝土渗水高度试验：
梯形玻璃板；钢尺；成型试模；钟表（分度值min）；螺旋加压器、烘箱、电炉、浅盘、铁锅、钢丝刷
20．水泥砂浆立方体抗压强度试验：
压力试验机；试模为70.7*70.7*70.7mm立方体；捣棒；垫板
四、土的基本物理性质试验
1．含水量试验：
（1）烘干法：烘箱；天平（感量0.01g ）；其他：干燥器、称量盒等。
（2）酒精燃烧法：称量盒；天平（感量0.01g ）；酒精（95%）；滴管、火柴、调土刀等
2．密度试验：
（1）环刀法：环刀（内径6~8cm，高2~3cm，壁厚1.5~2cm）；天平（感量0. 1g ）；修土刀、钢丝锯、凡士林等
（2）封蜡法：天平（感量0.01g ）；烧杯、细线、石蜡、针、削土刀等
3．液塑限试验：
LP-200型液塑限联合测定仪
4．相对密度试验：
量筒（容积：500、1000cm3，内径>6cm）；长颈漏斗；锥形塞；砂面拂平器；击锤；振动仪
5．颗粒分析试验：
标准筛；天平（感量0.2g）；筛刷、烧杯、木碾、研钵及杵等
6．比重试验：
比重瓶；天平（称量200g，感量0.001g）；恒温水槽；砂浴；真空抽气设备；温度计（0~50℃，分度值0.5℃）；蒸馏水、中性液体、筛、漏斗、滴管、烘箱、
7．收缩试验：
收缩仪；环刀；卡尺（0.005*12.5mm）；百分表（0.01mm）；推土卡、凡士林、干燥缸、蜡封工具
8．天然稠度试验：
LP-200型液塑限联合测定仪；环刀；削土刀、钢丝锯、凡士林、含水量试验设备
9．膨胀试验：
玻璃量筒（容积50mL）；量土杯（容积10mL，内径20mm，高度31.8mm）；无颈漏斗；搅拌器；天平（200g,感量0.01g）
10．毛细管水上升高度试验：
试验架，有机玻璃试验管，有机玻璃盛水筒，特质挂簧及挂绳
11．渗透试验：
常水头渗透仪；木锤；秒表；天平
12．击实试验：
标准击实仪；烘箱及干燥器；拌合工具（金属盘、土铲）；天平；台秤；
五、土的力学性质试验
1．承载比（CBR）试验：
圆孔筛：孔径38 mm 、25 mm 、20 mm 及5mm 筛各1个。
试筒：内径152 mm 、高170 mm 的金属圆筒；套环，高50 mm ；筒内垫块，直径151 mm 、高50 mm ；夯击底板，同击实仪。
夯锤和导管：夯锤的底面直径50 mm ，总质量4.5kg 。夯锤在导管内的总行程为450 mm ，夯锤的形式和尺寸与重型击实试验法所用的相同。
贯入杆：端面直径50 mm 、长约100 mm 的金属柱。
路面材料强度仪或其他载荷装置：能量不小于50kN ，能调节贯入速度至每分钟贯入1 mm ，可采用测力计式，
百分表：3 个。
试件顶面上的多孔板（测试件吸水时的膨胀量）；
测膨胀量时支承百分表的架子；
荷载板：直径150 mm ，中心孔眼直径52 mm ，每块质量1.25kg ，共4 块，并沿直径分为两个半圆块，
水槽：浸泡试件用，槽内水面应高出试件顶面25 mm 。
其他：台称，感量为试件用量的0.1 ％；拌和盘；直尺；滤纸；脱模器等与击实试验相同。
2．回弹模量试验：
杠杆压力仪：最大压力1500N；试筒；量表：千分表两块；秒表一只
3．固结试验：
固结仪；环刀；透水石；变形量测设备：量程10 m m ，最小分度为0．01 m m 的百分表或零级位移传感器；其他：天平、秒表、烘箱、钢丝锯、刮土刀、铝盒等
4．直接剪切试验：
应变控制式直剪仪
5．三轴压缩试验：
三轴压缩仪；附属设备：包括击实器、饱和器、切土器、分样器、切土盘、承膜筒和对开圆模
6．粗粒土大三轴剪切试验：
三轴剪切试验仪；
7．无侧限抗压强度试验：
应变控制式允许膨胀压缩仪；切土盘；重塑筒；百分表：量程10mm，分度值0.01mm ；其他：天平（感量0.1g）、秒表、卡尺、直尺、削土刀、钢丝锯、塑料布、金属垫板、凡士林等
六、石料的物理性质试验
1．密度试验：
烘箱；筛子：孔径为0.25mm；比重瓶（容量50 ml 或100 ml 的短颈比重瓶）；天平（感量0.001g）；轧石机或钢槌；球磨机或研磨机；研钵；温度计；砂浴、恒温水槽（灵敏度±1 ℃） 及真空抽气设备。 干燥器（内装氯化钙或硅胶等干燥剂）；锥形玻璃漏斗和瓷皿； 滴管和牛骨匙等
2．毛体积密度试验：
烘箱；试件加工设备（切石机、钻石机、磨平机及小锤等）；工业天平（称量500g ，感量0.01g）；静水力学天平、平衡盘、吊钩、吊网、盛水容器等；石蜡（密度一般为0．93g／cm 3）； 软毛刷等
3．吸水率试验：
石料加工设备（切石机、钻石机、磨平机及小锤等）；天平感量0.01g；烘箱
4．包水率试验：
石料加工设备（切石机、钻石机、磨平机及小锤等）；天平：感量0.01g；抽气设备（抽气机、水银压力计、真空干燥器、净气瓶）；烘箱
5．抗冻性试验：
试件加工设备（切石机、钻石机及磨平机）；冰箱（温度能控制在－15°～－20 ℃）；天平（感量0.01g）；放大镜；烘箱
6．坚固性试验：
试件加工设备（切石机、钻石机及磨平机）；天平（感量0.01g）；放大镜、钢针；盛器；烘箱
七、石料的力学性质试验
1．单轴抗压试验：
压力机；承压板；切石机或钻石机、磨平机；游标卡尺（0.1mm）角尺及水池
2．磨耗性试验：
小型碎石机或水锤；磨耗机；台秤（称量10kg，感量5g）；筛子；烘箱
