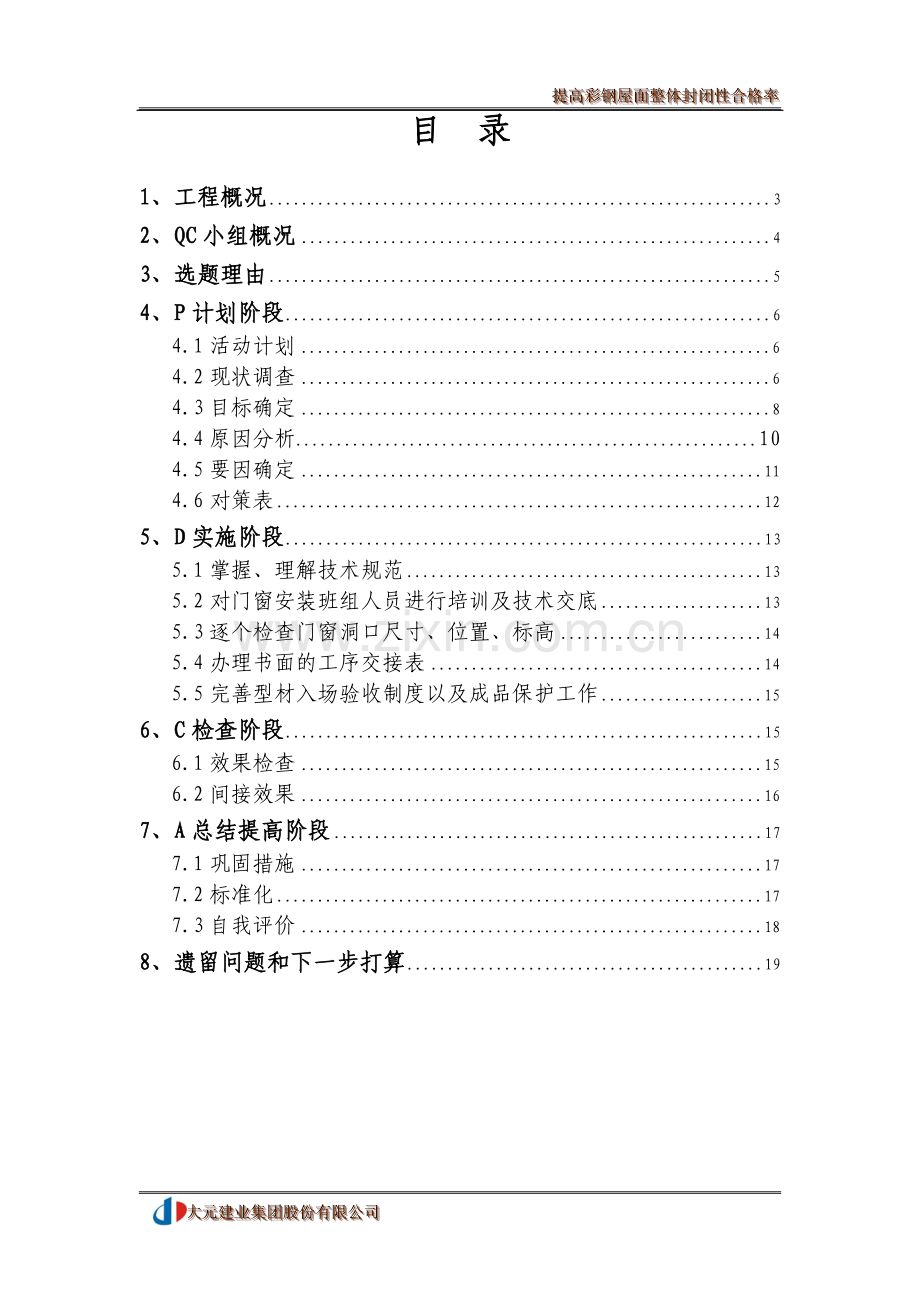

目 录

1、工程概况 3
2、QC小组概况 4
3、选题理由 5
4、P计划阶段 6
4.1活动计划 6
4.2现状调查 6
4.3目标确定 8
4.4原因分析 10
4.5要因确定 11
4.6对策表 12
5、D实施阶段 13
5.1掌握、理解技术规范 13
5.2对门窗安装班组人员进行培训及技术交底 13
5.3逐个检查门窗洞口尺寸、位置、标高 14
5.4办理书面的工序交接表 14
5.5完善型材入场验收制度以及成品保护工作 15
6、C检查阶段 15
6.1效果检查 15
6.2间接效果 16
7、A总结提高阶段 17
7.1巩固措施 17
7.2标准化 17
7.3自我评价 18
8、遗留问题和下一步打算 19
1、工程概况
　　金鼎上城小区坐落在呼伦贝尔新区，整个小区总建筑面积达22万平方米，其三期工程金鼎上城33-36号楼为本小区的花园洋房，砖混结构5层，屋面防水设计为红色压纹彩钢板，屋顶造型多，样式较复杂，容易造成彩钢板整体封闭性差，由于呼伦贝尔地区春季风大且持续时间长，使彩钢板在边缘部位、搭接部位掀开缝隙，造成雨季漏水。

项目效果图 图1

2、QC小组概况
活动课题：提高彩钢板屋面整体封闭性合格率
QC小组概况图 图2
活动时间：2012.5-2012.12
组建QC小组
2012年5月

东北公司QC小组
课题类型：
现场型
注册编号：DY-12-06

小组人数：
10人
人均接受QC知识培训52小时
平均年龄：
29岁
活动次数：
10
QC小组成员情况表 表1
序号
姓 名
组内职务
性别
文化程度
组内分工
1
王刚
组 长
男
本科
QC技术指导
2
郭玉梁
副组长
男
本科
指导小组活动、方案制定
3
王胜达
组 员
男
专科
技术交底
4
刘伟贺
组 员
男
本科
质量检查
5
王少宏
组 员
男
本科
质量检查
6
其其格
组 员
女
专科
数据统计
7
李光
组 员
男
专科
数据分析
8
刘海彬
组 员
女
专科
现场配合
9
王飞
组 员
男
本科
全面实施
10
周云飞
组 员
男
专科
全面实施
备注

小组活动时间为：2012年5月----2012年12月
3、选题理由
金鼎上城小区是我公司在东北区域承建的首个较大的小区项目，且由于本地气候特点，该地区屋面大多数为坡屋面，做法为木屋架彩钢板防水层，起到冬季积雪少，春季抗风性能好。
选题理由
课
题
提高彩钢板屋面整体封闭性
影响项目整体形象
该工程仿欧式样式，其屋面彩板造型影响整体工程形象，如发生开裂张口会对工程整体形象造成很大影响。
工程关键工序
彩板屋面如果发生变形、开裂，势必造成雨季漏水，会对用户造成损失。且开裂处在大风的作用下，会逐渐撕开更大的裂口，对整个屋面稳固性、整体性造成更大的损害。
后期维修难度大
本工程为坡屋面，坡度较大，且彩板屋面表面光滑，如处理不好，在后期没有安全措施的情况下维修难度很大，成本很高。
选题理由图 图3
4、P计划阶段
4.1活动计划
活动计划表 表2
序号
活动内容
活动时间安排
主要人员
1
情况调查
2012.5.15～2012.6.15
王胜达、刘伟贺
2
确定对策
2012.6.16～2012.6.23
王刚、郭玉梁
3
工人培训、技术交底
2012.6.24～2012.6.30
其其格、李光
4
实施
2012.7.1～2012.7.31
王飞、刘海彬
5
检验、总结
2012.8.1～2012.8.22
周云飞、王少宏
6
改进提高
2012.8.23～2012.11.30
王刚
7
活动总结
2012.12．1
郭玉梁

4.2现状调查
金鼎上城小区工程屋面采用1米宽0.45mm厚红色彩钢板，表面纹路在加工厂压制成型，加工后彩板宽度在0.88M，并根据图纸尺寸裁成长度不同的规格，用防水燕尾螺丝固定在木屋架上。通过对该小区4幢楼屋面彩板安装情况检查，共检查80点，合格率仅76%，有19处出现了问题，我们对发现的问题进行了汇总、分析。情况调查如下:
情况调查 表3
序号
检查项目
检验指标
频数
累计频数
频率
累计%
1
彩板固定情况
使用的螺丝质量、固定位置、间距，现场检查
10
10
52.7%
52.7%
2
屋面细部做法
出屋面的烟道、管道彩板处理情况，现场检查
5
15
26.3%
79.0%
3
彩板之间的搭接
板材搭接质量、搭接尺寸
2
17
10.5%
89.5%
4
彩板基层望板铺设情况
屋架望板尺寸、间距、固定情况
2
19
10.5%
100%
合计

100%

根据调查表做出如下排列图：
排列图 图4

4.3目标确定
1.目标确定
从排列图上看出“彩板固定问题”和“屋面细部问题”占质量问题的79.0%，如果能把这两个主要质量问题解决到和“彩板搭接”的发生率一样：频数各为2点。那合格率就变成90%，两个质量问题影响整个屋面的质量，是我们这次QC活动必须解决的问题，所以我们把目标设定为：合格率90%。
2.目标确定依据 表4
彩钢
板屋
面整
体封
闭性
达到90%以上。
同小区有着彩钢屋面合格率达到89%以上的同类工程

呼伦贝尔地区有着众多经验丰富的专业施工队伍，且项目部人员有充足的干劲。

建立大元集团在彩钢施工方面的经验，建设优质工程
通过以上可行性分析，QC小组认为目标一定能实现。
目标柱状图 图5

4.4原因分析
QC小组针对从排列图中得处的主要问题于2012年6月中旬进行了多次的讨论，广泛听取了建设单位、监理单位的意见，收集现场工人、班组长、质量检查员、各级工程技术人员的意见，集思广益，用关联图围绕着彩板屋面出现的问题进行原因分析，共找出如下 10 条末端原因。

彩钢板固定情况、细部作法关联图 图6
彩板固定情况
细部作法
验收检查不到位
阴角及管根处渗漏
彩钢板原材质量问题
烟道、管道根部处理粗糙
持续长时间大风天气造成
边角部开裂、张口
边、角部距最近的固定点距离较远
质量检查条件困难
固定用螺丝松动
螺丝质量问题
工具问题
工人操作不规范
质检次数较少
缺少相应的制度
现场加工
交底不到位
密封胶封闭不严密

4.5要因确定表
表5
序号
末端因素
确认方法
确认内容
负责人
是否要因
1
边、角部距最近的固定点距离较远
现场
检查
彩板最外边由于木屋架未延伸到最外，均为砼挑檐，螺丝只能固定在最近的木屋架上，造成固定点距边的达20-30CM，在大风长时间作用下会撕扯开裂。
王胜达
是
2
彩钢板原材质量问题
现场
检验
彩钢板原材料均为正规厂家生产，现场抽查厚度达到0.45MM，且有齐全的出厂检验报告。
郭玉梁
否
3
持续长时间大风天气造成
调查
分析
呼伦贝尔春季大风天气多，但本地区绝大多数楼房屋面均为彩钢板，是长期实践总结出来的本地最好的屋面材料。
刘伟贺
否
4
质量检查条件困难
现场
观察
质量检查现场条件较危险，由于安装后彩钢板屋面光滑，人员需佩戴安全防护用品。
其其格
否
5
现场加工
现场
调查
烟道、管道以及泛水等所用彩钢板在现场加工，在楼顶上边加工边安装，随意性强，质量不好。
李光
是
6
密封胶封闭不严密
现场
检查
管根及阴角处密封胶打胶不严密，呈现断断续续、胶开裂现象
刘海彬
是
7
交底不到位
调查
分析
交底不太全面，针对性不强
王飞
否

8
缺少相应的制度
调查
分析
现场没有相应的奖罚制度，使专业队组无动力，无压力，敷衍行事。
其其格
是
9
工具问题
现场
检查
现场紧固螺丝的手持电钻老化，批咀质量不好，紧固螺丝易滑扣
周云飞
是
10
螺丝质量问题
现场
验证
螺丝规格尺寸符合要求，均含有防水垫，且均采用的抗氧化处理。
王少宏
否
4.6对策表
小组对末端因素逐一进行了现场确认，找出五个主要原因（见表6），并采取如下对策。 表6
序号
要因
目标
对策
具体措施
地点
完成人
完成
日期
1
边、角部距最近的固定点距离较远
把固定距离控制在5-10CM之间
砼挑檐预埋木砖，固定方木
砼浇筑前在挑檐外侧预埋50*80木砖，间距600mm，浇筑完成后在用40*70方木做龙骨，固定螺丝用
施工现场
王胜达
2012.6.23之前
2
现场加工
安装后表面光滑，角部顺直
在加工厂加工相应尺寸的阴角、阳角彩钢板
施工前测量出屋面构件的尺寸，去专业加工厂采用机械压制成型，现场施工时做相应裁剪。
施工现场
李光
周云飞
2012.6.23之前
3
密封胶封闭不严 密
打胶严密性达到100%
密封胶材料把关，加强施工过程强管理
1、 使用质量好的密封胶
2、 加强细部作法交底
3、 加强该部位的质量检查
施工现场
刘海彬
刘伟贺
2012.6.23之前
4
缺少相应的制度
有章可依，责任到人
制定制度，增强工人责任心
1、 针对屋面工程制定了质量管理制度。
2、 制定相应的工序检查验收程序。
3、 制定了奖罚制度
施工现场
郭玉梁
其其格
全过程
5
工具问题
工具安全可靠，质量有保证
更换质量有保证的工具
1、 老化的手持电钻更新
2、 批咀采用高钢号、质量好的品牌。
施工现场
王飞
王少宏
2012.6.23之前
5、D实施阶段
5.1砼挑檐预埋木砖，固定方木

砼挑檐上的预埋木砖刷涂了防腐漆，木砖间距不大于60cm,木砖上的木方底部涂防腐漆，用加长螺丝与木砖固定。
采取这样措施后，彩板边部与最近的螺丝固定点距离显著减小，测量后均达到8-10CM，达到了预期的目的。
5.2在加工厂加工相应尺寸的阴角、阳角彩钢板
根据图纸设计及现场实际测量，烟道、泛水等部位构件尺寸完全可以在加工厂定制相应的角度，并在现场可根据实际尺寸进行裁剪，避免工人随意弯折彩板的情况。
根据实际情况，我们把烟道部位彩板制成相应的90度、的型号，每边长度1米，高0.8米，泛水制成30度的长板，长度在3M。
实施这项措施后，不但出屋面构件外观得到很大的改观，而且工人效率也得到了提高。

5.3密封胶材料把关，加强施工过程强管理
现场统一使用一个品牌同一型号的密封胶，杜绝不同胶之间可能产生的化学反应，经考查采用知名的“枫叶”牌白色玻璃胶作为管根等处密封用。
工人作业前对打胶问题进行了专门的交底，明确了责任人。并加强对该部位的检查频次，发现不符合要求的部位，及时纠正。
屋面安装完毕后通过通过几次的雨水天气，没有发现渗漏现象。
5.4制定制度，增强工人责任心
针对屋面工程出现的问题项目部组织了几次会议，听取了监理、建设单位以及队组长等各方面的建议，制定了屋面施工检查及验收制度，并建全了工序检查流程，前一道工序有不合格的部位不允许进行下道工序施工，质检工作做了硬性规定，做到施工前、施工过程中、施工完成后、检查检验后全过程检查，形成常态。
制定了相应的奖罚制度，屋面工程一次验收合格，没有开裂、漏水现象，并得到建设、监理单位认同的给予人工费15%的奖励，每出现一处开裂或渗漏，罚款500元。
实施这些制度后工人自动自觉认真工作，不再敷衍了事，各个工序都按相应的要求认真完成。
5.5更换质量有保证的工具
对现场使用的老化的机具进行了更换，尤其批咀这一小部件，影响很大，经过调查质量差的批咀使用100次，头部便出现严重磨损现象，使螺丝紧固不牢，造成屋面彩钢板封闭不严，发生漏水、开裂现象。经过市场调研，项目引进了高“源峰”牌批咀，其具有硬度强、扭力大、咬合度高的特点，经现场测验，每个批咀能进行400多次的使用，保证了彩板与屋架的连接牢固性。
更换机具后，工人效率也相应提高，原来每个螺丝需要进行2-3次的固定才能上紧，现在可一步到位，提高了工作效率，保证了工程质量。
6、C检查阶段
6.1效果检查
在对金鼎上城33-36号彩钢板屋面施工后，本小组组织有关成员对屋面进行了淋水检验，并在经历了几次大风后，对屋面进行了全面检查，实测60点，只有2处烟道下和一道阴角泛水处有轻微的渗漏，边缘开裂张口均没有出现，其余全部合格，合格率为95%，从这次调查可以看出，我们采取的措施是积极有效的，达到了本课题的目标，本项目提高了彩钢板屋面的整体封闭性，通过活动总体目标达到预期目标。 图7

6.2间接效果
6.2.1经济效益分析
由于质量一次合格，材料得到节约，消除返工现象，由于屋面后期维修为高空高危作业，人工工资很高达到每人每天500元，以往每楼返工人按6工日计算，则节省资金约3000元×4（4栋楼）=12000元，材料费计300元，则节省资金约300元×4（4栋楼）=1200元；合计节约13200元。
6.2.3 社会效益
（1）社会效益
1、本工程现场的施工质量得到了业主和监理的高度评价，同时也得到了各个部门的一致好评。为我公司下一步能更好的与业主长期合作打下了良好的基础。也为我公司在社会上树立了良好的形象。
2、彩钢板屋面封闭性的提高，有效的降低了屋面渗漏现象，降低了后期维修率，减少了材料、人工成本。
3、彩板屋面整体性的提高，有效的保持了屋顶空间的密闭性，形成天然的绝热层，在高寒地区室内热量损失减少，降低了能源消耗。
4、通过QC活动，提高了公司项目的质量控制水平，增加企业在外地市场竞争能力。
5、提高了小区品质，得到了购房者和业主赞赏。
7、A总结提高阶段
7.1巩固措施
通过开展PDCA四个阶段活动，我们对每个阶段仔细研究，认真对待，严格要求，使彩钢板屋面工程质量得到了提高，并熟悉掌握了彩钢板屋面的施工工艺和本地施工特点。同时也培养锻炼了人才，提高了小组整体团队精神。
7.2标准化
为了巩固取得的成果，小组根据活动成果，我们小组编写了《提高彩钢板屋面整体封闭性作业指导书》，被总公司批准为作业指导书,在全公司推广运用，指导书编号为DYZ-02-2012。

7.3自我评价
小 组 活 动 自 我 评 分 表 表7
序号
自我评价
活动前
活动后
1
质量意识
66
90
2
发现问题能力
69
92
3
改进意识
70
88
4
参与意识
69
86
5
个人能力
68
92
6
QC 知识
60
85
7
解决问题能力
70
89

自我评价雷达图 图8

8、下一步打算
为了保证住宅建筑的质量，彩钢板屋面质量问题的控制应从工程的细部起层层把关，在QC小组的活动中，我们集思广益，发现问题，理清思路，解决问题，把彩钢板屋面整体封闭性得到了提高，实现了预期目标。我们将抓住创优这一契机，围绕“质量”这一永恒的话题，不断学习和创新，为企业和社会做出更大的贡献。本小组下一步的课题是：“高寒地区杜绝构件冷桥现象的质量控制”。
