热轧卷板相关知识.doc

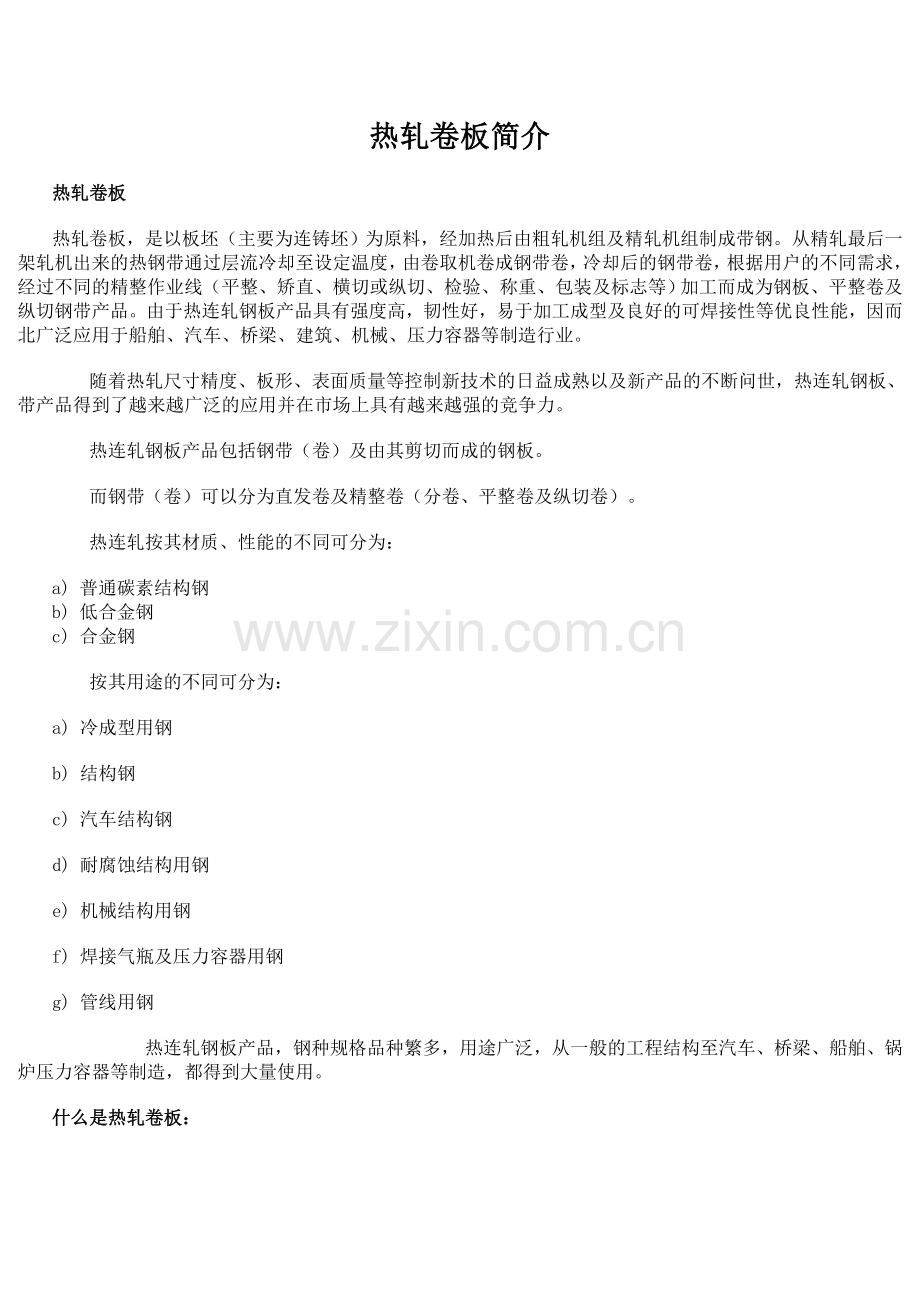

热轧卷板简介
热轧卷板
热轧卷板，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而北广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。
　　随着热轧尺寸精度、板形、表面质量等控制新技术的日益成熟以及新产品的不断问世，热连轧钢板、带产品得到了越来越广泛的应用并在市场上具有越来越强的竞争力。
　　热连轧钢板产品包括钢带（卷）及由其剪切而成的钢板。
　　而钢带（卷）可以分为直发卷及精整卷（分卷、平整卷及纵切卷）。
　　热连轧按其材质、性能的不同可分为：
a) 普通碳素结构钢
b) 低合金钢
c) 合金钢
　　按其用途的不同可分为：
a) 冷成型用钢
b) 结构钢
c) 汽车结构钢
d) 耐腐蚀结构用钢
e) 机械结构用钢
f) 焊接气瓶及压力容器用钢
g) 管线用钢
   　　热连轧钢板产品，钢种规格品种繁多，用途广泛，从一般的工程结构至汽车、桥梁、船舶、锅炉压力容器等制造，都得到大量使用。
什么是热轧卷板：

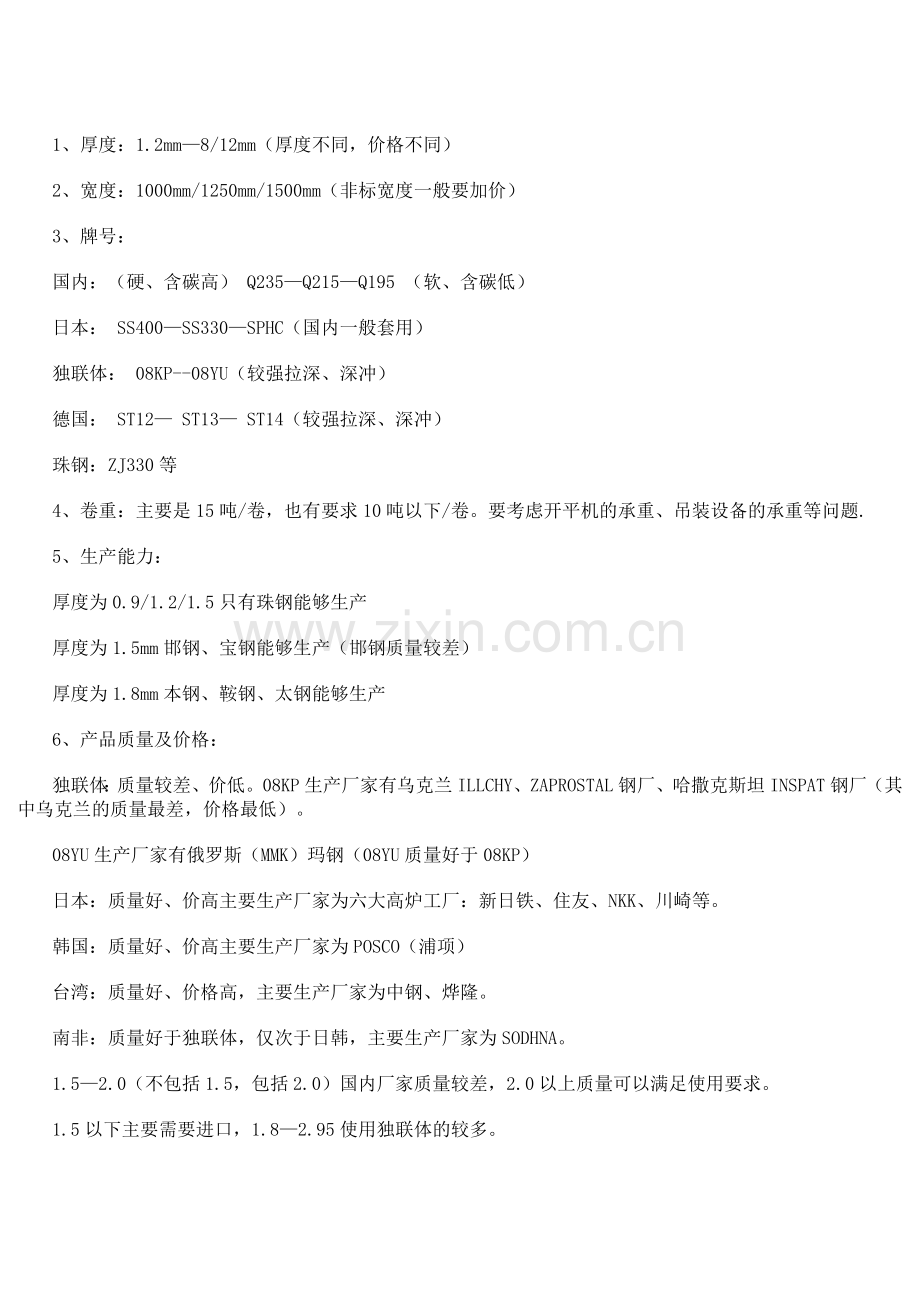

1、厚度：1.2mm—8/12mm（厚度不同，价格不同）
2、宽度：1000mm/1250mm/1500mm（非标宽度一般要加价）
3、牌号：
国内：（硬、含碳高） Q235—Q215—Q195 （软、含碳低）
日本： SS400—SS330—SPHC（国内一般套用）
独联体： 08KP--08YU（较强拉深、深冲）
德国： ST12— ST13— ST14（较强拉深、深冲）
珠钢：ZJ330等
4、卷重：主要是15吨/卷，也有要求10吨以下/卷。要考虑开平机的承重、吊装设备的承重等问题.
5、生产能力：
厚度为0.9/1.2/1.5只有珠钢能够生产
厚度为1.5mm邯钢、宝钢能够生产（邯钢质量较差）
厚度为1.8mm本钢、鞍钢、太钢能够生产
6、产品质量及价格：
独联体：质量较差、价低。08KP生产厂家有乌克兰ILLCHY、ZAPROSTAL钢厂、哈撒克斯坦INSPAT钢厂（其中乌克兰的质量最差，价格最低）。
08YU生产厂家有俄罗斯（MMK）玛钢（08YU质量好于08KP）
日本：质量好、价高主要生产厂家为六大高炉工厂：新日铁、住友、NKK、川崎等。
韩国：质量好、价高主要生产厂家为POSCO（浦项）
台湾：质量好、价格高，主要生产厂家为中钢、烨隆。
南非：质量好于独联体，仅次于日韩，主要生产厂家为SODHNA。
1.5—2.0（不包括1.5，包括2.0）国内厂家质量较差，2.0以上质量可以满足使用要求。
1.5以下主要需要进口，1.8—2.95使用独联体的较多。
花纹钢板（GB/T3277-1991）
24.花纹钢板（GB/T3277-1991）
(1)尺寸规格见表5-91。
花纹钢板的尺寸规格 （表5-91）
基本厚度
基本厚度允许偏差
理论质量/(kg/m)
菱形
扁豆
圆豆
2.5
±0.3
21.6
21.3
21.1
3.0
±0.3
25.6
24.4
24.3
3.5
土0.3
29.5
28.4
28.3
4.0
±0.4
33.4
32.4
32.3
4.5
±0.4
37.3
36.4
36.2
5.0
+0.4
-0.5
42.3
40.5
40.2
5.5
+0.4
-0.5
46.2
44.3
44.1
6.0
+0.5
-0.6
50.1
48.4
48.1
7.0
+0.6
-0.7
59.0
52.6
52.4
8.0
+0.6
-0.8
66.8
56.4
56.2
注：1.钢板宽度为600～1800mm，按50mm进级；长度为2000～12000mm，按100mm进级。
　　2.花纹纹高不小于基板厚度0.2倍。图中尺寸不作为成品检查依据。
　　3.钢板用钢的牌号按GB/T700，GB/T712，GB/T4171规定。
　　4.钢板力学性能不作保证，当需方有要求时，按有关标准规定，也可由双方协定。
　　5.钢板以热轧状态交货。
(2)用途用作地板、厂房扶梯、工作架踏板、船舶甲板、汽车底板等。
热轧的优缺点
热轧，首先能消除铸造金属中的某些缺陷，如焊合气孔，细化粗大晶粒以及改变夹杂物的分布等。使金属的致密性和力学性能得到改善。其次，原料（钢锭或钢坯）经过加热塑性提高，变形抗力降低，因此轧制时可增大变形量，有利于提高生产率。另外，由于金属变形抗力减小，对轧制设备的要求可以相应低些，所以能降低设备造价，并使电动机能耗大大降低。
热轧的缺点是，高温轧制产生氧化铁皮，使金属表面质量不够光洁；产品的尺寸不够精确，力学性能也不如冷加工好。
直发卷
热轧卷是用连铸板坯或初轧板坯作原料，经步进式加热炉加热，高压水除鳞后进入粗轧机，粗轧料经切头、尾、再进入精轧机，实施计算机控制轧制，终轧后即经过层流冷却(计算机控制冷却速率)和卷取机卷取、成为直发卷。
直发卷的头、尾往往呈舌状及鱼尾状，厚度、宽度精度较差，边部常存在浪形、折边、塔形等缺陷。其卷重较重、钢卷内径为760mm。(一般制管行业喜欢使用。)
热轧酸洗
产品简介
热轧酸洗的主要工序有激光焊接、拉伸矫直、紊流酸洗、在线平整、切边、在线涂油等。
宝钢酸洗规格一般为1.0-6.0*800-1650mm。产品包括低中、高强度级别的冲压用钢、汽车结构用钢等，主要以钢卷形式交货。
工艺特点
用盐酸将热轧钢板上的氧化铁皮清除后得到漂亮、光滑的表面。
产品特点
降成本，用酸洗板代替冷轧板，可以为企业节约成本。
表面质量好，与普通热轧板相比，热轧酸洗板去除了表面氧化铁皮，提高了钢材的表面质量，便于焊接、涂油和上漆。
尺寸精度高，平整后，可使板型发生一定变化，从而减少不平度的偏差。
提高了表面光洁度，增强了外观效果。
主要用途
汽车行业
热轧酸洗在汽车行业主要用途如下：汽车底盘系统，包括大梁、副梁等。车轮，包括轮辋、轮辐射等。驾驶室内板。车厢板，主要是各种卡车的车厢底板。其它冲压件，包括防撞保险杠、刹车间闸套等一些汽车内部小零件。
机械行业
（不含汽车）主要包括纺织机械、矿山机械、风机以及一些通用机械。
轻工家电
家电，主要用于制造压缩机的壳体、支架，热水器内胆等。化工油桶。
其他
自行车零件、各种焊管、电气柜、高速公路护栏、超市货架、仓库货架、栅栏、铁梯以及各种形状的冲压件。
热轧卷板是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。由于热连轧钢板产品具有强度高，韧性好，易于加工成型及良好的可焊接性等优良性能，因而北广泛应用于船舶、汽车、桥梁、建筑、机械、压力容器等制造行业。
随着热轧尺寸精度、板形、表面质量等控制新技术的日益成熟以及新产品的不断问世，热连轧钢板、带产品得到了越来越广泛的应用并在市场上具有越来越强的竞争力。
产品分类：
热连轧钢板产品包括钢带（卷）及有其剪切而成的钢板。而钢带（卷）可以分为直发卷及精整卷（分卷、平整卷及纵切卷）。
主要产品：
热连轧按其材质、性能的不同可分为：普通碳素结构钢、低合金钢、合金钢。
按其用途的不同可分为：冷成型用钢、结构钢、汽车结构钢、耐腐蚀结构用钢、机械结构用钢、焊接气瓶及压力容器用钢、管线用钢等。
一般说明：
热连轧钢板产品，钢种规格品种繁多，用途广泛，从一般的工程结构至汽车、桥梁、船舶、锅炉压力容器等制造，都得到大量使用。各种不同用途，对钢板的材质性能、表面质量及尺寸、外形精度等要求也各不相同，因此，必须对热轧钢板产品的品种、材质、特性及其用途有所了解，才能做到经济、合理利用。
热轧系列产品介绍：
产品牌号及标准
种类
宝钢企业标准
相当国际标准
说明
标准号
牌号
标准号
牌号
热轧低碳钢
Q/BQB 302
SPHC
JIS G3131
SPHC
适用于制造冷成型加工的零件。
SPHD
SPHD
SPHE
SPHE
StW22
DIN 1614
(EN10111)
StW22 (DD11)
StW23
STW23 (DD12)
StW24
StW24 (DD13)
一般结构用钢
Q/BQB 303
SS 330
JIS G3101
SS 330
用于建筑、桥梁、船舶、车辆等一般结构件。
SS 400
SS 400
SS 490
SS 490
SS 540
SS 540
St 33
DIN 17100
(EN10025)
St 33 (S185)
St 37-2
St 37-2 (S235JR)
St 37-3
St 37-3 (S235JO)
St 44-2
St 44-2 (S275JR)
St 50-2
St 50-2 (E295)
St 52-3
St 52-3 (S355JO)
焊接结构用钢
Q/BQB 303
SM400A
JIS G3106
SM400A
用于建筑、桥梁、船舶、车辆、石油罐、工程机械等要求焊接性能优良的结构件。
SM400B
SM400B
SM400C
SM400C
SM490A
SM490A
SM490B
SM490B
SM490C
SM490C
SM490YA
SM490YA
SM490YB
SM490YB
SM520B
SM520B
SM520C
SM520C
B520JJ
---
---
混凝土搅拌车筒体用热连轧钢板。
Welten590RE
NSC
Welten590RE
可焊高强度钢板，用于压力容器、油罐、工程机械、采矿机械、压力水管等。
B590GJA
B590GJB
---
---
机械结构用钢
Q/BQB 303
C22
DIN 17200
C22
用于经切削等加工并热处理后使用的机械结构件。
C35
JIS G4501
C35
S20C

S20C
S35C

S35C
细晶粒结构钢
---
StE255
DIN 17102
StE255
适用于焊接的细晶粒结构钢。
StE355
StE355
钢管用钢带钢
Q/BQB 303
SPHT1
JIS G3132
SPHT1
用于焊接钢管。
SPHT2
SPHT2
SPHT3
SPHT3
汽车结构用钢
Q/BQB 310
BZJ 311
BZJ 312
BZJ 313
BZJ 314
SAPH 310
JIS G3113
SAPH 310
用于要求成形性加工性能的汽车构架、车轮等汽车结构件。
SAPH 370
SAPH 370
SAPH 400
SAPH 400
SAPH 440
SAPH 440
QStE 340TM
SEW 092
(EN10149-2)
QStE 340TM (---)
冷变形用热轧粒钢，用于要求良好冷成型性能并有较高或高强度要求的汽车大梁等结构件。
QStE 380TM
QStE 380TM (---)
QStE 420TM
QStE 420TM (S420MC)
QStE 460TM
QStE 460TM (S460MC)
QStE 500TM
QStE 500TM (S500MC)
B330CL
---
---
有良好冷成型性能，用于汽车滚型车轮轮网及轮幅。
B380CL
B420CL
B440QZr
---
---
制造汽车传动轴管用。
B480QZR
B320L B550L
---
---
汽车大梁、横梁用。
B510L B420L
B510DL
锅炉及压力容器用钢
Q/BQB 320
HII
DIN 17155 (EN10028-2)
HII (P265GH)
除保证常温性能外，还保证较高温度下的力学性能，适用于蒸汽锅炉设备，较高工作温度的压力容器及类似结构件。
19Mn6
19Mn6 (P355GH)
Q/BQB 320
SB410
JIS G3103
SB410
Q/BQB 321
B440HP
JIS G3116
SG295
焊接气瓶用钢板。
B490HP
SG325
船体结构用钢
Q/BQB 330
A
LR,BV
A
可按各国船级社规范供货。
B
GL,DNV及
B
D
ABS船规
D
耐大气腐蚀钢
Q/BQB 340
WTSt37-2
SEW087 (EN10155)
WTSt37-2 (S235J2W)
用于制造集装箱、铁道车辆、石油井架、工程机械等要求耐大气腐蚀的结构件截流和燃料。
WTSt52-3
WTSt52-3 (S355J2G1W)
NAW 400
NSC
NAW 400
NAW 490
NAW 490
B460NQR
---
---
B490NQR
耐硫酸腐蚀钢
S-ten2
NSC
S-ten2
用于制造含硫化氢介质的容器等。
耐海水腐蚀钢
Mariloy G41A
Mariloy G41A
用于采油平台、船舶、海港建筑等结构构件。
Mariloy S50A
Mariloy S50A
高耐候性
结构钢
BZJ342
B480GNQR
---
---
用于制造车辆、集装、建筑及
其它结构件。
厚度方向性能热连轧钢板
Q/BQB 350
Z15
---
---
钢板厚度方向性能有良好的抗层状撕裂性能，用于海上采油平台及其它要求厚度性能的结构件。
Z25
Z35
表面硬化钢
Q/BQB 360
C10
DIN 17210
C10
高纯净低碳钢，供进行表面渗碳或渗氮后进行淬火硬化制造表层高硬度、耐磨、芯部具高韧性的结构件。
C15
C15
S09CK
JIS G4051
S09CK
S15CK
S15CK
高韧性管线钢
BZJ 371
X60RL
API 5L
X60
供螺旋焊生产石油输送管用高韧性管线钢热轧宽带钢
X70RL
X70
直缝焊接
套管用钢
BZJ 372
J55
API 5CT
J55
供制造直缝焊石油套管用
花纹钢板
BZJ 390
BCP 270
---
---
扁豆型花纹钢板
BCP 340
BCP 400
自行车用热连轧宽带钢
BZJ 304
SPHT1Z,SPHT2Z
---
---
用于制造自行车上、下、后接头，前叉肩、前花盘、链条滚车把横管，中轴等零件
SPHT3Z,SPHDZ
SM50BZ,SM53BZ
管线用
热连轧卷
GB 14164
S205,S240
API 5L
Grade A,B
石油、天然气输送管用
S315
X42,X46,X52
S290,S360,S385
X56,X60,X65
S415,S450,S480
X70
可供规格范围
品种
厚度
宽度
长度(或带卷内径)
钢板
切边
1.2～25.4
550～1850
2000～12000 (t<5)
不切边
600～1900
2000～16000 (t≥5)
钢带
切边
1.2～12.7
550～1850
760+20～760-70
(内径)

热轧产品规格性能：
一、各类钢板、卷重
1、日照钢铁卷：30T(1500) 32T(1800 2000)
2、鞍钢：1700机组   Q195（1250）   17T左右（1050）   12T左右
Q235（1250）   20T左右（1050）   12T左右
1780机组   25T左右
出帮平板3.0以下4T左右
3、4、5、65-9T
3、梅钢：1000-1050   13T左右
1150-1250   17T左右
4、太钢：15-17T
5、本钢：1000-1250   16-18T
1500   24-25T
6、邯钢：1250   14-15T
1500   13-14T，20-22T，29-30T三种
7、包钢：14-15T
8、宝钢：9000-1000   17-19T
1050-1250   25T左右
1350-1500   30-34T
出厂平板3.0以下2-5T
3、4、5、68T左右
9、俄罗斯：SPHC   18T左右（切钢）
SAE1006   左右（切钢）
08YU   左右（玛钢）
SPHC   左右（新钢）
乌克兰   08KP   8T左右
日本   15T左右
二、各钢厂材质（常用）：
日照钢铁:Q235B Q345B SS400 S355JR SPHC Q420B
珠钢：ZJ330B   ZJ400A   ZJ400B   ZJ400A
鞍钢：1700机组    Q195   Q235B
1780机组   SPHC   SS400
太钢：Q195   Q215   Q235A
邯钢：SS400   SPHC   SS330   SS490   SPHD
本刚：SS400   Q235A   SPHC   Q195
梅钢：SS400   Q235A   SPHC   Q195   Q215
包钢：Q235A   Q235B
宝刚：SPHC   SS400   SPHT2   STW22   SPHD
SS490   SPHE
乌克兰：08KP
俄罗斯：08YU   SAE1006   SPHC   SS400
日本：SPHC
三、性能比较：
SPHC，Q195，SAE1006，08YU，含碳量均为6个左右属于冷成型用钢，适用于制造冷型加工的零件。一般用于如冷轧产品，加工有一定延伸要求的冲压成型产品，复杂形状的零件加工。以上几种牌号化学成份及机械性能基本接近，在了解客户使用要求的基础上可以互相替代。但各钢厂生产的材料在开增加工时，板面平整度会有定区别。大致从好至差排列如下宝钢SPHC平整卷，宝钢直发卷，日本卷，邯钢平整卷，梅钢卷，鞍钢卷，俄罗斯SPHC，俄罗斯SAE1006，俄罗斯08YU，邯钢直发卷。如客户对材料只有机械性能的要求，而对板面要求不高，只希望价格优惠，就可以向其推荐我们公司库存中的相近牌号的其它资源。
SS400，Q235A，Q235B，ZJ400A，ZJ400B，ZJ400C均为一般结构用钢，此等牌号板材板面平整度较好。此类产品机械强度较高，但延伸率较差。如客户只要求板面平度，对成型性能要求不高就可以推荐此类产品。可用于制造钢模板厂、造船厂、钢结构厂、保险箱厂、货架厂、汽车生产厂、矿山机械设备制造厂、工程机械厂等。
Q215，ZJ330B，SPHT2，SS330机械性能介于以上两类材质之间，对于要求不高的客户，有进可以替代以上两类材质的货，以满足客户的需求。
用途介绍：
结构用钢
生产一般结构用钢和焊接结构用钢，主要用于钢结构件、桥梁、船舶、车辆的生产。KS：SS330，400，SM400A，B，C，SM490A，BJIS：SS330，SS400，SS490，SS540SM400A，B，C，SM490A，B，C，SM490YA，YB，SM520B，CASTM：A36，A283，A570-BSBS1449PART150/35HR，HS，BS4360，40B，43A，B，C，50B，CDIN：DIN17100ST22，33，ST52-3，RST37-2
耐候性钢
添加特殊元素(P、Cu、C等)，具有良好的耐腐蚀性和耐大气腐蚀性，用于集装箱、特种车辆的生产，也用于建筑结构物。
POSCO：PAWS50
JIS：SPA-H
汽车结构用钢
具有良好的DRAWING性能和焊接性能的高强度钢板，用于汽车FRAME、WHEEL等生产。
POSCO：ATOS55，60，80，Autobeam
JIS：SAPH310，370，400，440，SPFH490，540，590
SAE：SAE950B
热轧特殊钢
一般机械结构用碳素钢、合金钢、工具钢，经热处理工程后用于各种机械零部件的生产。
KS：SM10C~SM55C
JIS：S10C~S55C，SK-5，SK-3，SUP9，SCM430，SCM435
SAE：SAE1010~1055
DIN：DIN50CRV4
冷轧原板
用于生产各种冷轧产品，包括CR，GI，彩涂板等。
KS：SHP1，2，3
SAE：SAE1006~1055
AIS：AISI1006~1055
钢管用钢板
具有良好的加工性能和耐压强度，用于生产内容积500!_______以下充填LPG、乙炔气及各种气体的高压气体压力容器。
POSCO：PACOS1，2
JIS：SPHT1，2，3，4，STB340，410，STK290，400，490，500，540，STKM11A，16A，18A
高压容器用钢板
具有良好的加工性能和耐压强度，用于生产内容积500!_______以下充填LPG、乙炔气及各种气体的高压气体压力容器。
JIS：SG255，295，325，365
ASTM：A455
热轧钢板7
油井管用钢板
常用于极寒地带、深海油田等的钻探及开采。因而，质量要求极高，具有如高张力、极低温韧性、高焊接性、抗破坏性等性能。API：5CT-H40，J55，K55，N80
输油管用钢板
具有良好的极低温韧性、焊接性能的高张力钢材，用于生产LINEPIPE等。API5L：A，B，X42，46，52，56，60，65，70，80。
