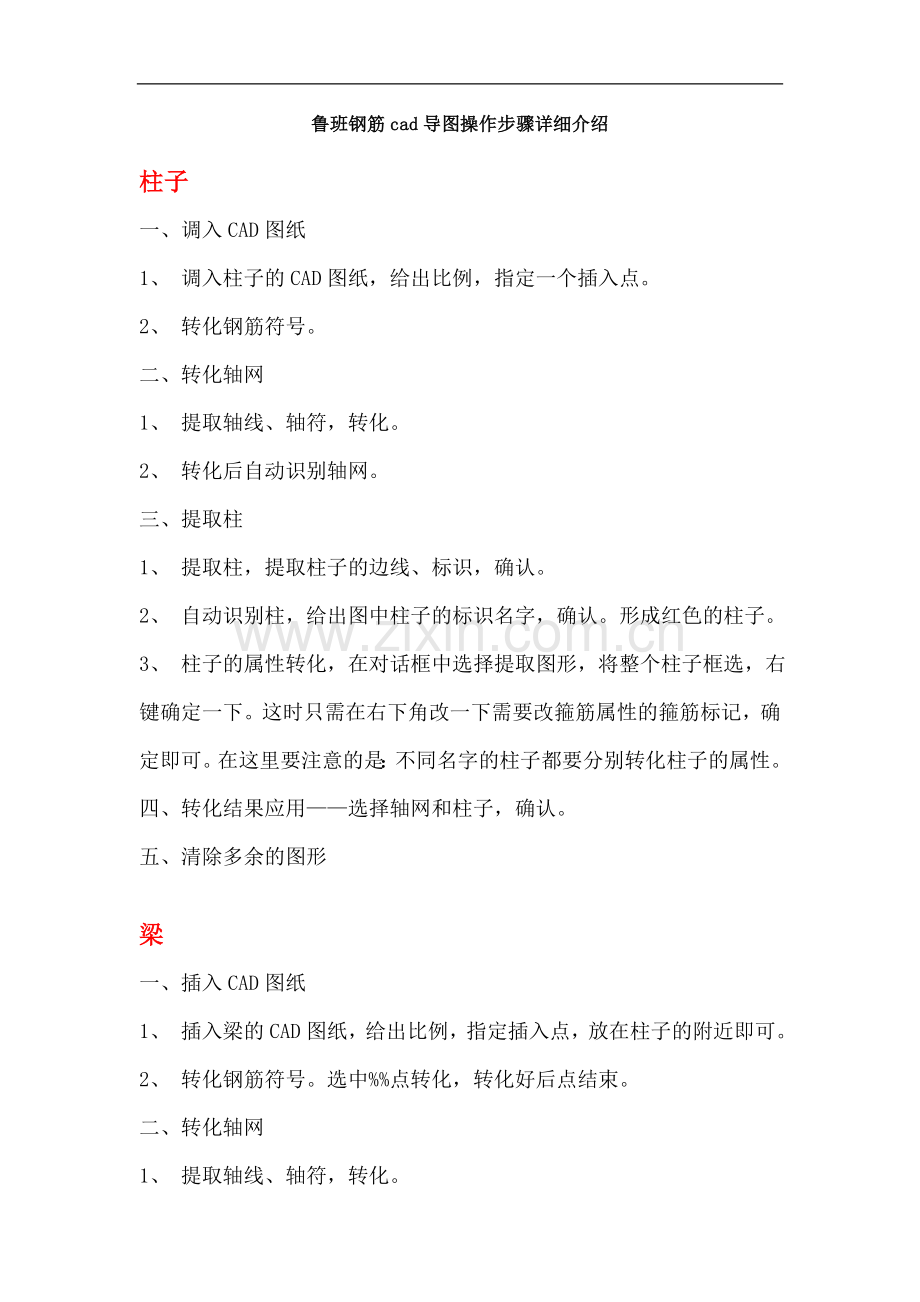

鲁班钢筋cad导图操作步骤详细介绍
柱子
一、调入CAD图纸
1、 调入柱子的CAD图纸，给出比例，指定一个插入点。
2、 转化钢筋符号。
二、转化轴网
1、 提取轴线、轴符，转化。
2、 转化后自动识别轴网。
三、提取柱
1、 提取柱，提取柱子的边线、标识，确认。
2、 自动识别柱，给出图中柱子的标识名字，确认。形成红色的柱子。
3、 柱子的属性转化，在对话框中选择提取图形，将整个柱子框选，右键确定一下。这时只需在右下角改一下需要改箍筋属性的箍筋标记，确定即可。在这里要注意的是：不同名字的柱子都要分别转化柱子的属性。
四、转化结果应用——选择轴网和柱子，确认。
五、清除多余的图形

梁
一、插入CAD图纸
1、 插入梁的CAD图纸，给出比例，指定插入点，放在柱子的附近即可。
2、 转化钢筋符号。选中%%点转化，转化好后点结束。
二、转化轴网
1、 提取轴线、轴符，转化。

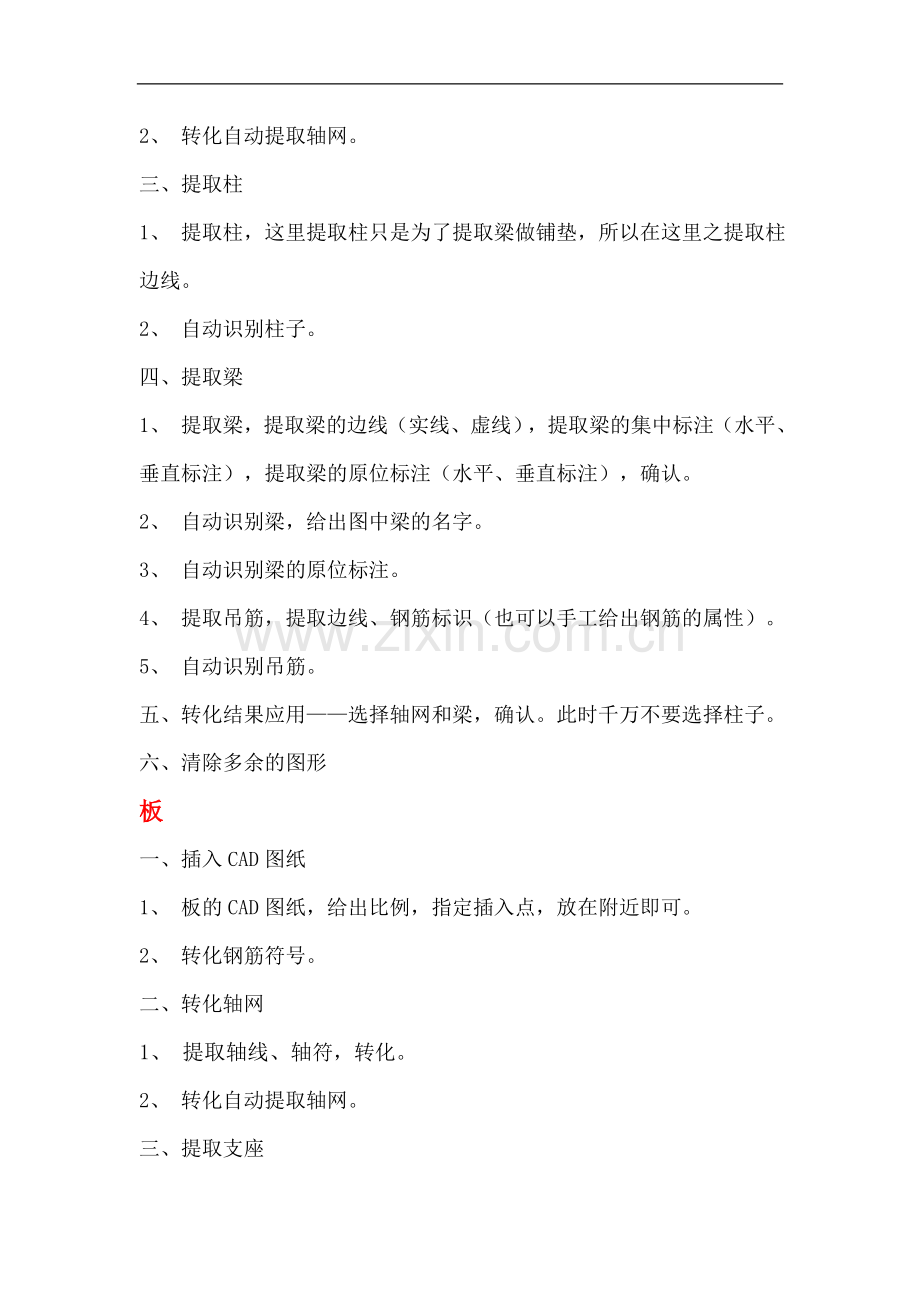

2、 转化自动提取轴网。
三、提取柱
1、 提取柱，这里提取柱只是为了提取梁做铺垫，所以在这里之提取柱边线。
2、 自动识别柱子。
四、提取梁
1、 提取梁，提取梁的边线（实线、虚线），提取梁的集中标注（水平、垂直标注），提取梁的原位标注（水平、垂直标注），确认。
2、 自动识别梁，给出图中梁的名字。
3、 自动识别梁的原位标注。
4、 提取吊筋，提取边线、钢筋标识（也可以手工给出钢筋的属性）。
5、 自动识别吊筋。
五、转化结果应用——选择轴网和梁，确认。此时千万不要选择柱子。
六、清除多余的图形
板
一、插入CAD图纸
1、 板的CAD图纸，给出比例，指定插入点，放在附近即可。
2、 转化钢筋符号。
二、转化轴网
1、 提取轴线、轴符，转化。
2、 转化自动提取轴网。
三、提取支座
1、 提取支座边线（这里的支座指的就是梁的边线，注意要把边线都选中）。
2、 自动识别支座，添加在图中量取支座的宽度，或者知道梁的界面的情况下自己手工输入，确认。形成粉色的线（有时会看不清线，那可以用显示控制来隐掉梁的线就可以看到了）。
四、提取板筋
1、 提取板筋线、板筋标识，确定。
2、 自动识别板筋，选择好弯勾形式。
五、转化结果应用——只选择轴网和板。
六、清除多余的图形（此时的板筋都是红色的）
构件的组合
将几张转化出来的图纸放在一起，重叠到一起。
注意：选择好识别的点（如：轴线的交点），将几张图纸可以都放在0，0，0的位置。
识别板筋
一、自由绘制板
注意要按照图纸一块一块的画。
二、进入板筋
1、 选择布筋区域选择的命令。选择钢筋---在选择板或者画出布置的长度。
2、 底筋和跨板负筋要先选中此钢筋，然后选中相关的板，三种情况：
a、 只是一块板时，只需选择这块板，右键。此时钢筋的颜色会变成软件中的颜色。
b、 是两块板时，要选择这两块板，然后右键。同样钢筋颜色会变。
c、 当是三块板时，只需点击中间的一块板。
3、 支座钢筋的识别。先选择这根钢筋，然后沿着支座画出支座钢筋要布的长度。
4、 点击这个钢筋，给出伸出支座的长度。
三、使用镜像将对称的钢筋复制。
注意：a、镜像的时候要选择好镜像的点。
b、此时钢筋没有识别过来的是转化不过来的（颜色没有变的）。
