屋顶构造设计任务书
一、题目
屋顶构造设计
二、设计条件
(1)图1-5为某小学教学楼平面图和剖面图。该教学楼为四层，教学区层高为3.60 m,办公区层高为3.30m，教学区与办公区的交界处做错层处理。
(2)结构类型：砖混结构。
(3)屋顶类型：平屋顶。
(4)屋顶排水方式：有组织排水，檐口形式由学生自定。
(5)屋面防水方案：卷材防水或刚性防水。
(6)屋顶有保温或隔热要求。
三、设计内容及图纸要求
用A3图纸一张，按建筑制图标准的规定，绘制该小学教学楼屋顶平面图和屋顶节点详图。
1．屋顶平面团
比例1:200。
(1)画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等，刚性防水屋面还应画出纵横分格缝。
(2)标注屋面和檐沟或天沟内的排水方向和坡度值，标注屋面上人孔等突出屋面部分的有关尺寸，标注屋面标高(结构上表面标高)。

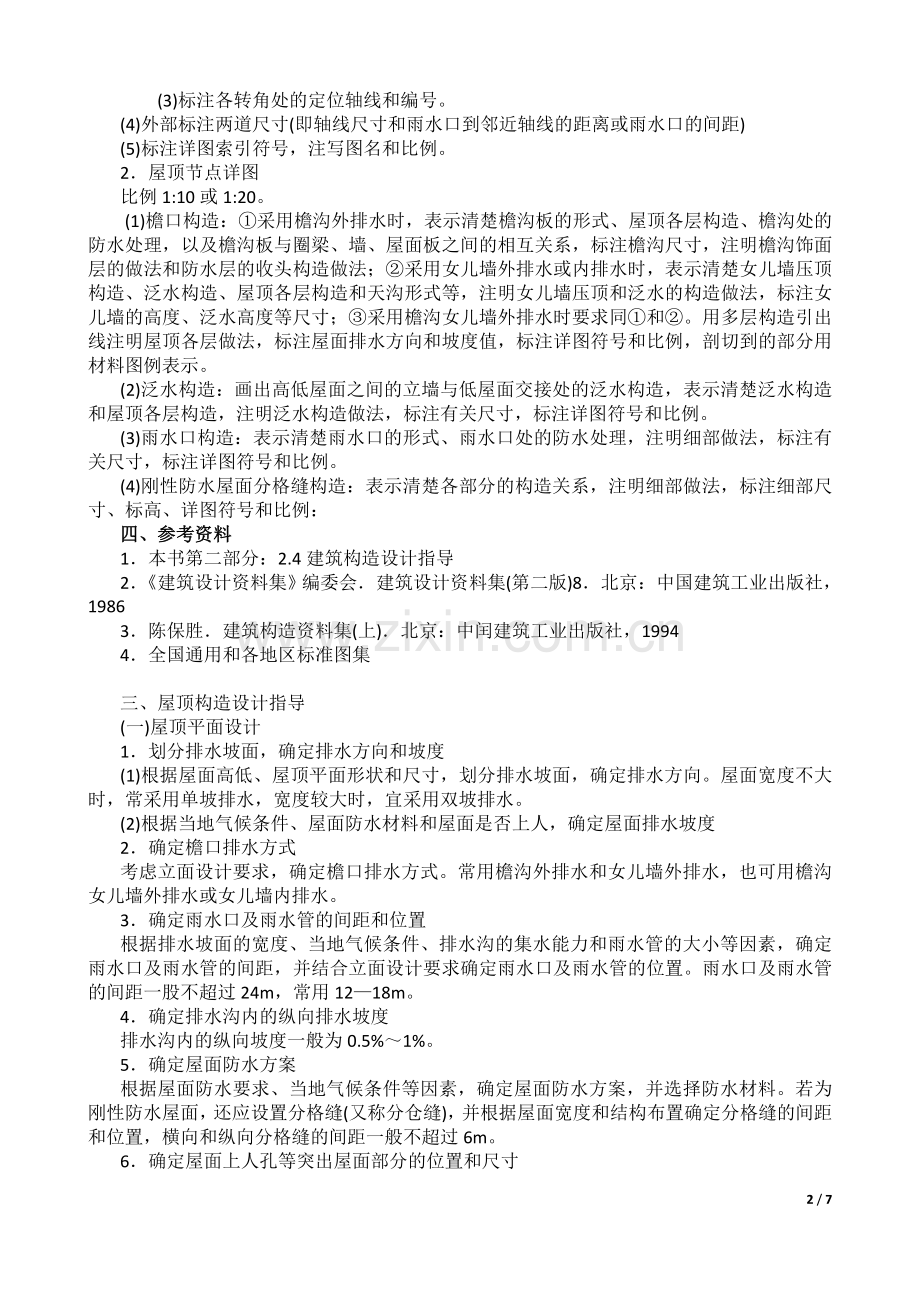

(3)标注各转角处的定位轴线和编号。
(4)外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距)
(5)标注详图索引符号，注写图名和比例。
2．屋顶节点详图
比例1:10或1:20。
(1)檐口构造：①采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐沟处的防水处理，以及檐沟板与圈梁、墙、屋面板之间的相互关系，标注檐沟尺寸，注明檐沟饰面层的做法和防水层的收头构造做法；②采用女儿墙外排水或内排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造和天沟形式等，注明女儿墙压顶和泛水的构造做法，标注女儿墙的高度、泛水高度等尺寸；③采用檐沟女儿墙外排水时要求同①和②。用多层构造引出线注明屋顶各层做法，标注屋面排水方向和坡度值，标注详图符号和比例，剖切到的部分用材料图例表示。
(2)泛水构造：画出高低屋面之间的立墙与低屋面交接处的泛水构造，表示清楚泛水构造和屋顶各层构造，注明泛水构造做法，标注有关尺寸，标注详图符号和比例。
(3)雨水口构造：表示清楚雨水口的形式、雨水口处的防水处理，注明细部做法，标注有关尺寸，标注详图符号和比例。
(4)刚性防水屋面分格缝构造：表示清楚各部分的构造关系，注明细部做法，标注细部尺寸、标高、详图符号和比例：
四、参考资料
1．本书第二部分：2.4建筑构造设计指导
2．《建筑设计资料集》编委会．建筑设计资料集(第二版)8．北京：中国建筑工业出版社，1986
3．陈保胜．建筑构造资料集(上)．北京：中闰建筑工业出版社，1994
4．全国通用和各地区标准图集

三、屋顶构造设计指导
(一)屋顶平面设计
1．划分排水坡面，确定排水方向和坡度
(1)根据屋面高低、屋顶平面形状和尺寸，划分排水坡面，确定排水方向。屋面宽度不大时，常采用单坡排水，宽度较大时，宜采用双坡排水。
(2)根据当地气候条件、屋面防水材料和屋面是否上人，确定屋面排水坡度
2．确定檐口排水方式
考虑立面设计要求，确定檐口排水方式。常用檐沟外排水和女儿墙外排水，也可用檐沟女儿墙外排水或女儿墙内排水。
3．确定雨水口及雨水管的间距和位置
根据排水坡面的宽度、当地气候条件、排水沟的集水能力和雨水管的大小等因素，确定雨水口及雨水管的间距，并结合立面设计要求确定雨水口及雨水管的位置。雨水口及雨水管的间距一股不超过24m，常用12—18m。
4．确定排水沟内的纵向排水坡度
排水沟内的纵向坡度一般为0.5%～1%。
5．确定屋面防水方案
根据屋面防水要求、当地气候条件等因素，确定屋面防水方案，并选择防水材料。若为刚性防水屋面，还应设置分格缝(又称分仓缝)，并根据屋面宽度和结构布置确定分格缝的间距和位置，横向和纵向分格缝的间距一般不超过6m。
6．确定屋面上人孔等突出屋面部分的位置和尺寸
(二)屋顶细部构造
1．檐口构造
(1)檐沟外排水：考虑排水要求、结构要求、施工条件和立面美观等因素，确定檐沟板的断面形式和尺寸，以及支承方式。檐沟净宽一般不小于200mm，分水线处的檐沟深度不宜小于100mm。应做好檐沟处的防水，注意防水层的收头处理。根据当地气候条件和建筑物的使用要求，考虑保温构造或隔热构造。确定屋面防水、保温或隔热、找坡等构造做法。
(2)女儿墙外排水或内排水：包括女儿墙泛水构造、女儿墙压顶构造以及屋面构造等，还应根据泛水要求和立面设计要求，确定女儿墙的高度。
(3)檐沟女儿墙外排水：确定槽沟的形式、尺寸、支承方式及防水构造，确定女儿墙处的泛水构造、女儿墙压顶做法和排水口的高度，确定屋面做法。
2．泛水构造
确定泛水的构造做法和泛水高度，做好防水层的收头处理，确定屋面做法。
3．雨水口构造
(1)根据屋面排水方式，选择雨水口的形式。檐沟外排水、檐沟女儿墙外排水和女儿墙内排水的雨水口是直管，设于沟底。女儿墙外排水的雨水口是弯管，设于女儿墙的根部。
(2)选择雨水口、雨水斗和雨水管的材料，确定安装方法。
(3)做好雨水口处的防水，注意雨水口周边的防水层收头处理。
(4)确定屋面做法。
4．分格缝构造
确定分格缝的宽度，确定纵向和横向分格缝的防水构造做法。
(三)设计参考图

图2-134檐沟外排水檐口构造

图2-135 女儿墙外排水檐口、雨水口构造

图2-136 檐沟女儿墙外排水檐口构造

图2-137 雨水口构造

图2-138 泛水构造

图2-139 屋面上人孔构造
