在建公路工程质量安全综合检查.docx

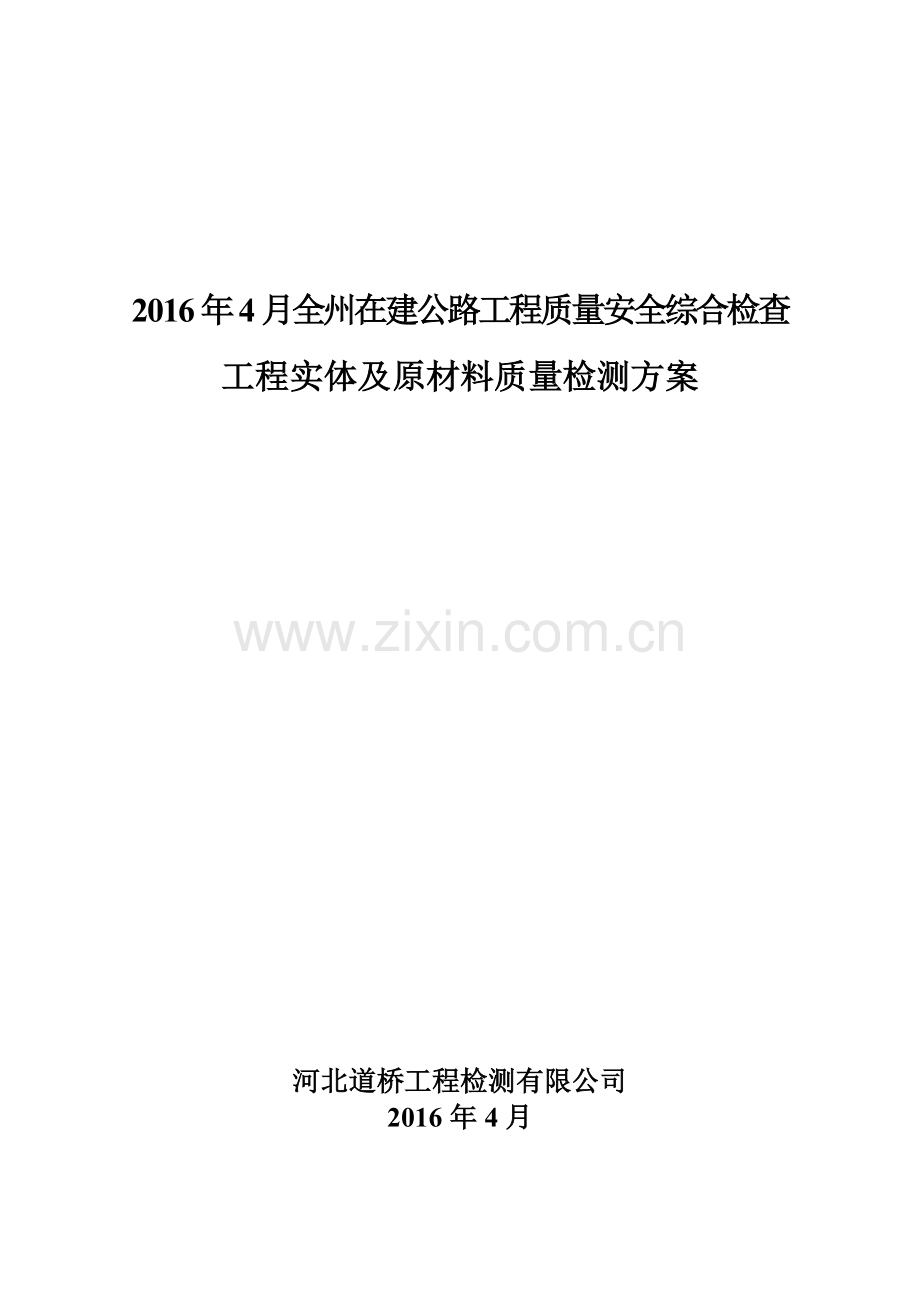

2016年4月全州在建公路工程质量安全综合检查
工程实体及原材料质量检测方案

河北道桥工程检测有限公司
2016年4月

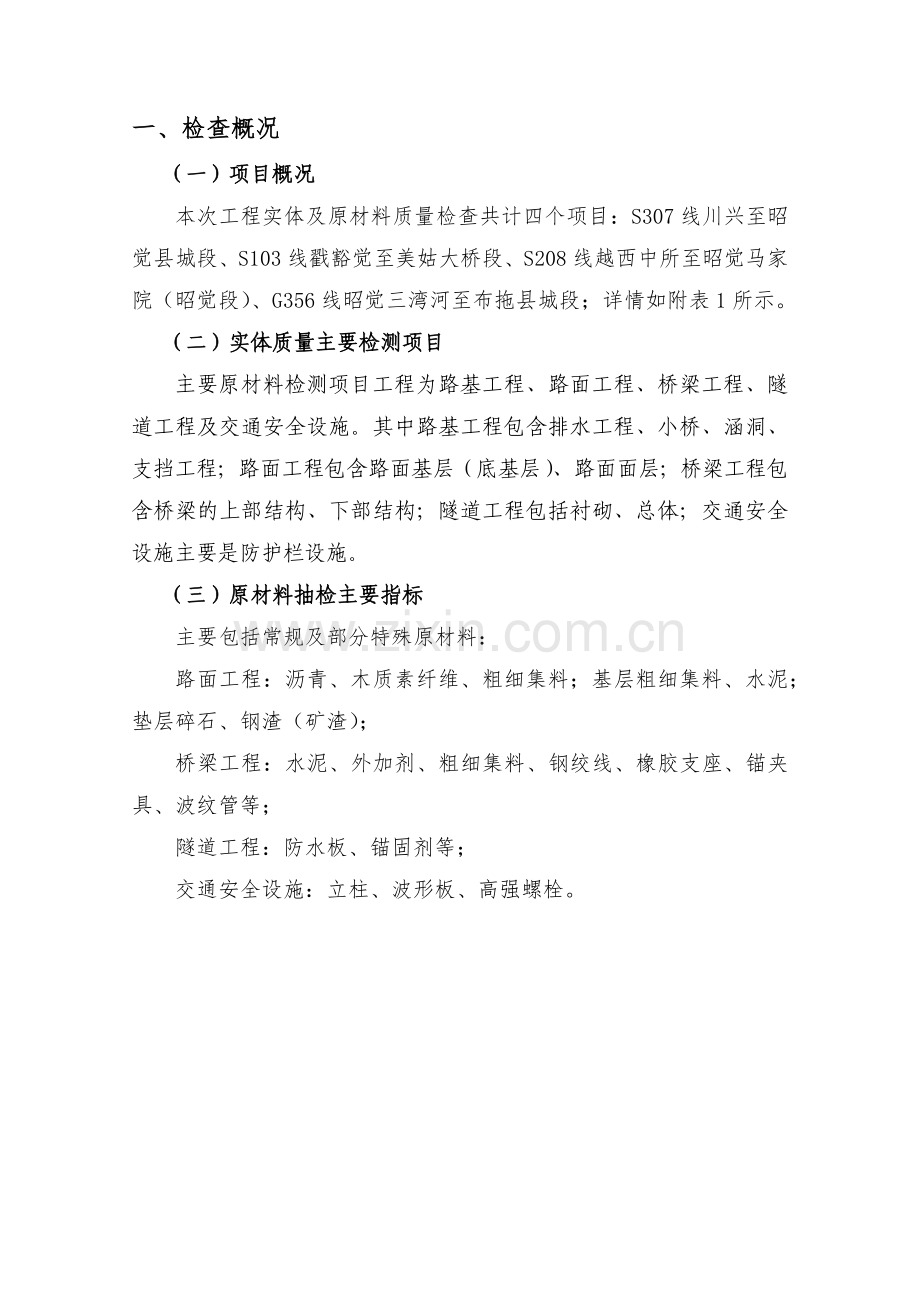

一、检查概况
（一）项目概况
本次工程实体及原材料质量检查共计四个项目：S307线川兴至昭觉县城段、S103线戳豁觉至美姑大桥段、S208线越西中所至昭觉马家院（昭觉段）、G356线昭觉三湾河至布拖县城段；详情如附表1所示。
（二）实体质量主要检测项目
主要原材料检测项目工程为路基工程、路面工程、桥梁工程、隧道工程及交通安全设施。其中路基工程包含排水工程、小桥、涵洞、支挡工程；路面工程包含路面基层（底基层）、路面面层；桥梁工程包含桥梁的上部结构、下部结构；隧道工程包括衬砌、总体；交通安全设施主要是防护栏设施。
（三）原材料抽检主要指标
主要包括常规及部分特殊原材料：
路面工程：沥青、木质素纤维、粗细集料；基层粗细集料、水泥；垫层碎石、钢渣（矿渣）；
桥梁工程：水泥、外加剂、粗细集料、钢绞线、橡胶支座、锚夹具、波纹管等；
隧道工程：防水板、锚固剂等；
交通安全设施：立柱、波形板、高强螺栓。

附表1 12016年4月凉山州在建公路工程实体及原材料质量抽查项目概况表
县别
序号
项目名称
里程
项目业主
施工单位
监理单位
备注
西昌/昭觉
1
S307西昌川兴至昭觉县城改建段公路
95.76
四川省交通运输厅交通勘察设计研究院
1
道隧集团工程有限公司
LJ-A
四川公路工程咨询监理公司

2
重庆市公路工程（集团）股份有限公司
LJ-B
3
成都华川公路建设集团有限公司
LJ-C
4
四川华建路桥集团有限公司
LJ-D
5
江西省地质工程（集团）公司
LM-E
6
邵阳公路桥梁建设有限责任公司
LM-F
美姑
2
S103线戳豁觉至美姑大桥段公路改建工程
85.631
四川省交通运输厅交通勘察设计研究院
1
四川公路桥梁建设集团有限公司
A
四川省公路工程监理事务所
2
四川川交路桥有限责任公司
B
3
临沂市兰田路桥有限公司
C
4
重庆市公路工程（集团）股份有限公司
D
5
四川凯基路桥工程有限责任公司
E
6
四川中路建设集团有限公司
F
昭觉/布拖
3
G356线昭觉三湾河至布拖县城段改建工程
29.317
凉山州交通投资开发有限公司
1
四川公路桥梁建设集团有限公司
A
四川省公路工程监理事务所
2
成都市路桥工程股份有限公司
B
昭觉/越西
4
S208线越西中所至昭觉马家院(昭觉段)公路改建工程
40.228
凉山州交通投资开发有限公司
1
四川川交路桥有限责任公司
A
四川省亚通公路工程监理所
2
成都华川公路建设集团有限公司
B
3
四川路航建设工程有限公司
C

二、检测目的和检测依据
1、检测目的
为有效的控制工程质量，加强公路工程现场质量检测，提高试验监督检测水平，满足《公路工程施工监理规范》和《公路工程质量验收评定标准》对公路现场质量管理的要求，监督检测的任务是通过试验的手段和检测结果，对各个工程的材料、配合比和强度等方面的验证试验、标准试验、抽样试验、工艺试验、验收试验进行有效的控制，以确保各项工程的物理、化学性能均达到规定要求；各种材料的取样及检测项目按相关技术规范执行，通过试验检测，为客观、公正、真实的评价工程质量提供基础数据。
2、检测依据

《公路工程技术标准》
JTG B01-2014

《公路工程水泥及水泥混凝土试验规程》
JTG E30-2005

《公路土工试验规程》
JTG E40-2007

《公路工程无机结合料稳定材料试验规程》
JTJ E51-2009

《公路工程集料试验规程》
JTG E42-2005

《公路路基路面现场测试规程》
JTG E60-2008

《公路路基施工技术规范》
JTG F10-2006

《公路路面基层施工技术细节》
JTGF20-2015

《公路水泥混凝土路面施工技术细则》
JTG F30-2014

《公路桥涵施工技术规范》
JTG/T F50-2011

《公路工程质量检验评定标准第一册土建工程》
JTG F80/1-2004

《公路工程质量检验评定标准第二册机电工程》
JTG F80/2-2004

《通用硅酸盐水泥》
GB 175-2007

《水泥细度检验方法 筛析法》
GB/T 1345-2005

《水泥标准稠度用水量、凝结时间、安定性检验方法》
GB/T 1346-2011

《水泥胶砂强度检验方法（ISO法）》
GB/T 17671-1999

《用于水泥和混凝土中的粒化高炉矿渣粉》
GB/T 18046-2008

《建筑用砂》
GB/T 14684-2011

《建筑用卵石、碎石》
GB/T 14685-2011

《钢筋混凝土用钢第1部分：热轧光圆钢筋》
GB 1499.1-2008

《钢筋混凝土用钢第2部分：热轧带肋钢筋》
GB 1499.2-2007

《低碳钢热轧圆盘条》
GB/T 701-2008

《金属材料 弯曲试验方法》
GB/T 232-2010

《金属材料 室温拉伸试验试验方法》
GB/T 228.1-2010

《钢筋机械连接技术规程》
JGJ 107-2010

《钢筋焊接接头试验方法标准》
JGJ/T 27-2014

《钢筋焊接及验收规程》
JGJ 18-2012

《回弹法检测混凝土抗压强度技术规程》
JGJ/T 23-2011

《公路沥青路面施工技术规范》
JTG F40-2004

《混凝土外加剂》
GB 8076-2008

《公路工程混凝土外加剂》
JT/T 523-2004

《用于水泥和混凝土中的粉煤灰》
GB/T 1596-2005

《金属洛氏硬度试验 第1部份：试验方法》
GB/T 230.1-2004

《预应力盘用锚具、夹具和连接器》
GB/T 14370-2000

《预应力筋用锚具、夹具和连接器应用技术规程》
JGJ 85-2010

《碳素结构钢》
GB/T 700-2008

《水泥比表面积测定方法 勃氏法》
GB/T 8074-2008

《水泥与减水剂相容性试验方法》
JC/T 1083-2008

《混凝土外加剂匀质性试验方法》
GB/T 8077-2012
《公路工程沥青及沥青混合料试验规程》 JTG E20-2011
《城市桥梁工程施工质量验收规范》 DB 50/T 5025-2002
《公路工程超声回弹综合法检测结构混凝土抗压强度技术规程 》DB51/T1996-2015
《高速公路波形梁钢护栏》 JT/T 281-2007
《公路工程水泥混凝土用机制砂》 JT/T 819-2011
《公路三波形梁钢护栏》 JT/T 457-2007
《道路交通标志和标线》 GB 5768-2009
《公路隧道施工技术规范》 JTG/T F60-2009
《公路隧道设计规范》 JTG D70-2004
《公路隧道施工技术规范》（细则） JTG/T F60-2009
《锚杆喷射混凝土支护技术规范》 GB 50086-2001
《公路沥青路面设计规范》 JTG D50-2006
《钢及钢产品 力学性能试验取样位置及试样制备》 GB/T 2975-1998
《水泥锚杆 卷式锚固剂》 MT 219-2002
《钢结构工程施工质量验收规范》 GB50205-2001
《聚羧酸高性能减水剂》 JC/T 223-2007
《公路桥梁板式橡胶支座》 JT/T 4-2004
《公路桥梁盆式橡胶支座》 JT 391-1999
《公路工程土工合成材料 无纺土工织布》 JT/T 667-2006
《建筑石油沥青》 GB/T 494-2010
《公路交通安全设施质量检验抽样方法 》 JT/T 495-2014
《公路交通工程钢构件防腐技术条件》 GB/T 18226-2015
《高分子防水材料 第1部分：片材》 GB 18173.1-2012
《公路工程物探规程》 JTG/T C22-2009
《铁路工程物理勘探规程》 TB10013-2004
《回弹法检测混凝土抗压强度技术规程》 JGJ/T 23-2011
《超声法检测混凝土缺陷技术规程》 CECS 21:2000
《钻芯法检测混凝土强度技术规程》 CECS 03:2007
《超声回弹综合法检测混凝土强度技术规程》 CECS 02:2005
三、组织机构
根据任务来源和任务分配，根据实际工作需要，本次检测项目共投入人员18人，实行组长负责制。设试验检测负责人（组长）1名，下设路基路面检测组，桥梁检测组，隧道检测组，交安检测组和安全管理组，各组负责相应原材料 的抽样检测，共投入检测师5名，检测3名，试验工3名，安全员/驾驶员2名，协调员2名。
1、项目组织结构图
河北道桥工程检测有限公司
路基路面检测组
桥隧及交安检测组
内业组
安全管理组
检测项目负责人/组长
检测师
检测员
试验工
检测师
检测员
试验工
检测师
检测员
试验工
安全负责人
安全员

2、人员配置及负责项目
本次抽检项目具体负责项目详情表
县别
项目名称
建设里程（km）
序号
施工单位
标段号
备注
西昌/昭觉
S307西昌川兴至昭觉县城段
95.76
1
道隧集团工程有限公司
LJ-A

2
重庆市公路工程（集团）股份有限公司
LJ-B

3
成都华川公路建设集团有限公司
LJ-C

4
四川华建路桥集团有限公司
LJ-D

5
江西省地质工程（集团）公司
LM-E

6
邵阳公路桥梁建设有限责任公司
LM-F

昭觉/布拖
G356线昭觉三湾河至布拖县城段
29.32
1
四川公路桥梁建设集团有限公司
A

2
成都市路桥工程股份有限公司
B

美姑
S103线戳豁觉至美姑大桥段
85.63
1
四川公路桥梁建设集团有限公司
A

2
四川川交路桥有限责任公司
B

3
临沂市兰田路桥有限公司
C

4
重庆市公路工程（集团）股份有限公司
D

5
四川凯基路桥工程有限责任公司
E

6
四川中路建设集团有限公司
F

昭觉/越西
S208线越西中所至昭觉马家院(昭觉段)
40.23
1
四川川交路桥有限责任公司
A

2
成都华川公路建设集团有限公司
B

3
四川路航建设工程有限公司
C

本次抽检项目人员投入配置及详情表
序号
姓名
职位
职称
证书编号
联系方式
备注
1
沈勇
项目负责人
检测师
(公路)检师1034859GC
17729619067

2
李声焕
技术负责人
检测师
（公路）检师0603827QG
17783064593

3
伍述微
质量负责人
检测师
(公路)检师0602228DQS
13271912059

4
井俊玲
内业负责人
检测师
(公路)检师1245127C
13996235642

5
廖常伟
原材料试验负责人
检测师
（公路）检师1455186CG
17729619113

6
刘远谋
桥梁检测
检测员
川(公路)检员110319CG
17729652931

7
赵伟
路基路面检测
检测员
渝(公路)检员140202G
17729619557

8
罗肆亮
隧道检测
检测员
闽（公路）检员070379GQ
15213212023

9
骆雪
试验辅助工
试验工
/
/

10
杜琼
试验辅助工
试验工
/
/

11
钱伟光
试验辅助工
试验工
/
/

12
张福生
驾驶员
/
/
/

13
李文豪
驾驶员
/
/
/

14
王国宇
安全员/协调员
/
/
/

15
山元东
安全员/协调员
/
/
/

四、工作目标
我公司严格按照监督检测的要求频率，规定的时限完成监督试验检测工作；确保试验检测工作的科学、严谨、公正、及时，在最短时限要求范围内出具试验检测报告和分析意见，及时完成质监站下达的监督检测服务工作内容。
五、仪器设备
先进的检测设备是按时高质量完成任务的关键。在工程质量检测过程中，我单位将采用自动化程度和精度较高的仪器，所有测试数据在保证精度要求的情况下，都实现自动采集，避免人工读数的视觉误差。为了保证本次检测项目的质量及效率，检测仪器设备组织按现场需要配备，保证设备满足现场检测要求。为了合理利用仪器设备，不影响检测工作并有序进行，本次检测投入的主要仪器设备如下：
检测仪器设备详情—览表
序号
设备名称
规格型号
精度
量程
1
数字式压力试验机
DYE-2000
0.1KN
2000KN
2
抗折抗压试验机（水泥用一体机）恒应力
SYE-300
0.01KN
300KN
3
振动筛
φ200

5
沥青集料方孔筛
φ300

6
亚甲蓝值搅拌器

7
集料（砂石）方孔筛
φ300

8
沥青混合料稳定度仪
YLR-3
/
/
9
自动式砂当量试验仪
SD-Ⅱ
/
/
10
路面钻孔取芯机
H2-20
/
/
11
数控沥青旋转薄膜烘箱
SBX-85
1℃
50-200℃
12
电热鼓风恒温干燥箱
101-A
1℃
10-300℃
13
电子静水天平
TD型
0.1g
5000g
14
ACS型电子秤
ACS-A
1g
30Kg
15
电子称

0.5g
2000g
16
电子称

0.5g
5000g
17
电子称

0.01g
2001g
18
电子分析天平
AC-200型
0.001g
200g
19
TCS系列电子秤
XK3100
1g
120Kg
20
游标卡尺
0～300mm
0.02mm
0-300mm
21
游标卡尺
0～200mm
0.02mm
0-300mm
22
数显沥青针入度仪
DZR-Ⅲ
0.01mm
30mm
23
沥青软化点试验器
SYD-2806E
0.1℃
0-90℃
24
智能沥青延伸度测定仪
LYY-TA型
1mm
1.5m
25
标准恒温水浴箱
HB-A型
0.1℃
10-100℃
26
马歇尔稳定度测定仪
LWD-III
±0.1KN
0-30KN
27
水泥净浆搅拌机
NJ-160A
/
/
28
水泥胶砂搅拌机
JJ-5
/
/
29
行星式水泥胶砂振实台
ZT-96
/
/
30
水泥维卡仪
300±1g
1mm
0-70mm
31
水泥细度负压筛析仪
FSY-150A
0.03mm

32
标准恒温恒湿养护箱
YSBY-40B型
1℃/1%
≥95%
33
雷氏夹测定仪
/
0.5mm
0-25mm
34
雷氏沸煮箱
FZ-31A
/
/
35
水泥比表面积测定仪
FBT-5
≤1%
/
36
灌砂筒
φ200

37
沥青混合料最大理论密度试验仪

38
万能材料试验机
WEB-1000型
0.1KN
2000KN
39
钢筋打点机

1mm
500mm
40
激光断面仪
ZTSD-2F
±0.01º
±1mm
41
超声波回弹仪
GTJ-U200
≤±1
/
42
地质雷达
CAS-S800
/
0.8～1.2m
43
超声波检测仪
U520A
/
/
44
超声波检测仪
U510
/
/
45
钢筋定位仪
ZBL-R800
±0.1mV
Ф6mm~Ф50mm
46
激光平整度仪
MLS-13PTR
0.05mm
100 - 600 mm
47
裂缝综合检测仪
F71
≤±0.02mm
10mm～500mm
48
锚杆拉拔仪
ML-300B
0.1KN
300KN
49
锚杆拉拔仪
ML-50B
0.1KN
50KN
50
全站仪
DTM-332
5mm+5ppm
3KM
51
水准仪
ZAL832
±1.5mm

52
钢尺
2、3、5、10、50

53
皮卡汽车
江淮
1台

54
丰田SUV
汉兰达
1台

现场所有仪器设备在准备、运输及使用过程中满足如下要求及规定：
1）仪器设备均经过国家计量部门校验合格，并处于有效期内；
2）以妥当方式运抵现场，运输过程不应损坏仪器；
3）检测仪器采用专用专管的方式，由仪器使用人专门保管、维护；
4）注意检测仪器的防震、防磁、防高温、防寒、防水、防尘；
5）凡使用检测仪器者，均经培训并取得操作许可证，严禁无证操作；现场检测注意安全操作，避免造成仪器损坏等事故；
6）检测人员应严格按照有关标准、规范或测试实施细则认真检测；
7）仪器设备的使用环境满足说明书的要求，有温度、湿度要求的确保温度、湿度合格；
8）测试结束后及时填写仪器使用记录。
9）特殊材料如钢绞线、防水板、橡胶支座等材料要求质量精度高的运回公司母体实验室进行检测。
六、试验检测方法
根据检测项目内容主要分为现场检测和试验室内检测，现场检测主要分部工程有路基工程、路面工程、桥梁工程、隧道工程、交通安全设施等这五个主要检测工程项目，其主要检测项目详情：
（一）现场检测
1、路基工程
（1）结构、断面尺寸
在路基工程中需要进行断面尺寸检测的分部工程有排水工程、小桥、涵洞、支挡工程。在结构工程中主要根据检测结构尺寸是否按设计文件进行施工的，主要采用量尺法，使用标准尺对结构组成部分进行各个断面量测；
（2）铺砌厚度
在路基工程中的排水工程铺砌厚度采用现场开挖尺量法进行检测，按《公路工程质量检验评定标准》JTGF80-1-2004中规定每200m测2处进行现场检测；
（3）混凝土结构强度
在路基工程中需要进行混凝土强度检测的分部工程有排水工程、小桥、涵洞、支挡工程。每个测区至少有10个测点进行回弹值测定。
测区和测点布置：
1）选择测定水泥混凝土结构体，将每一块水泥混凝土结构作为一个试样，均匀布置10个测区，每个测区不宜小于200mm×200mm，测试面应清洁、干燥、平整、不得有蜂窝、麻面，对浮浆和油垢以及粗糙处应清洗或用砂轮片磨平，并擦净残留粉尘；
2）每个测区的测点宜在测区范围内均匀分布，但不得布置在气孔或外露石子上，相邻两测点的距离不宜小于20mm；测点距外露钢筋、预埋件的距离不宜小于30mm；测点不应在气孔或外露石子上，同一测点应只弹击一次。
2、路面工程
（1）灌砂法
灌砂法测定路面底基层压实度应符合下列规定：
1）当集料的最大粒径小于13.2mm，测定层的厚度不超过150mm时，宜采用Ф100mm的小型灌砂筒测试；
2）当集料的最大粒径等于或大于13.2mm,但不大于31.5mm，测定层的厚度不超过200mm，应Ф150mm的大型灌砂测试。
在灌砂法测定压实度时，灌砂仪的主要尺寸要求
结构
小型灌砂筒
大型灌砂筒
储砂筒
直径（mm）
100
150
容积（）
2120
4600
流砂孔
直径（mm）
10
15
金属标定罐
内径（mm）
100
150
外径（mm）
150
200
金属方盘基板
边长（mm）
350
400
深（mm）
40
50
中孔
直径（mm）
100
150
注：如集料的最大粒径超过31.5，则应相应地增大灌砂桶和标定灌的尺寸；如果集料的最大粒径超过53mm，灌砂筒和现场试筒的直径为200mm。
（2）平整度
路面工程底基层、面层主要采用路面检测车（激光平整度系统），每车采取连续检测方式进行现场检测；
（3）厚度
路面工程按规定频率，采用挖验或钻取芯样测定厚度；
厚度代表值为厚度的算术平均值的下置信界限值，即：
XL=X-ta/n*S
式中：XL—厚度代表值(算术平均值的下置信界限)：
X—厚度平均值；
S—标准差；
n—检查数量；
ta—t 分布表中随测点数和保证率(或置信度a)而变的系数，可查附表B。
采用的保证率：
高速、一级公路：基层、底基层为99％，面层为95％。
其他公路：基层、底基层为95％，面层为90％。
当厚度代表值大于等于设计厚度减去代表值允许偏差时，则按单个检查值的偏差不超过单点合格值来计算合格率；当厚度代表值小于设计厚度减去代表值允许偏差时，相应分项工程评为不合格。
代表值和单点合格值的允许偏差按规定实测项目表。
沥青面层一般按沥青铺筑层总厚度进行评定，高速公路和一级公路分2~3 层铺筑时，还应进行上面层厚度检查和评定。
（4）完整性
路面工程底基层现场检测方法采用钻芯法进行检测，取样观测芯样的完整性；检测频率为每公里测2处。
（5）沥青路面的压实度
沥青路面压实度采用钻芯取样，芯样直径不宜小于Φ100mm，当一次钻孔取的芯样包含有不同的沥青混合料时，应根据结构组合情况用切割机沿各层结合面锯开分层进行测定。
（6）横坡
1）路面横坡主要采用水准仪和尺量法进行量测；
①、水准仪量测法
设有中央分隔带的路面，将水准仪设在路面平顺处调平，将塔尺分别竖立在路面与中央分隔带分界的路缘带d1处及路面与路肩交界位置（或外侧路缘石边缘）d2处，d1与d2两测点必须在同一横断面上，测量d1与d2处的高程，记录高程读书，以m表示，准确至0.001m。
无中央分隔带的路面：将水准仪架设在路面平顺处调平，将塔尺分别竖立在路拱曲线与直线部分的交界位置d1及路面与路肩（或硬路肩）的交界位置d2处，d1与d2两侧点必须在同一横断面上，测量d1与d2的高程，记录高程读书，以m表示，准确至0.001m。
用钢尺测量两测点的水平距离，以m表示，对高速公路及一级公路，准确至0.005m，对其他等级公路，准确至0.01m。
3、桥梁工程
（1）桥梁上下部结构
1）混凝土强度
混凝土强度是桥梁结构的一个重要指标。主要采用超声-回弹综合法进行砼强度的检测。当遇到结构中钢筋密度较大时或其他原因造成超声波测试情况不理想，可单独采用回弹法进行。
测试仪器：混凝土回弹仪、超声波仪，
测试内容：桥涵混凝土结构(梁板、墩台、基础等)材料强度；
测试方法及原理：该法是应用回弹法和超声波法综合测定砼的强度，这种方法是建立在回弹值和超声波传播速度与砼的抗压强度之间相互联系的基础上。超声波法和回弹法这两种单一的方法综合后，砼龄期和湿度的影响可以相互抵消，其它影响因素虽不能相互抵消，但总的影响系数比单一法要小。
2）墩台垂直度
墩台垂直度检测主要使用全站仪进行量测，根据全站仪的水平面对墩台的两侧进行垂直度检测，测量至少测两处。
3）结构尺寸
桥梁结构断面尺寸采用量尺法进行检测，其允许值为±20mm，每墩台检查2～4个断面，按要求测点随机布置。
4、隧道
作为质量监督检测主要对隧道质量检测的总体和衬砌等分项工程进行质量检测。部分隐蔽性工程主要使用非破坏性无损检测方法进行质量检测；主要内容如下：
1）隧道检测项目详情
序号
检测项目
规定值及允许偏差
检测方法
检测频率
1
净空
不小于设计值
激光断面仪
每20m(曲线) 或50m(直线)测一个断面，每断面测拱顶和两拱腰3 点
2
宽度
不小于设计值
尺量
每20m(曲线)或50m(直线)检查一次
3
衬砌强度
合格值范围内
超声波回弹法
每座中、短隧道测不少于10个测区，特长、长隧道测不少于20个测区。
4
衬砌厚度
不小于设计值
雷达或激光断面仪
每40m检查一个断面
5
大面平整度
5
3m直尺
每40m 每侧检查5 处
2)锚杆拉拔检测
锚杆拉拔现场检测采用锚杆拉拔仪进行现场检测；其中规定值28d 拔力平均值大于设计值，最小拔力为0.9倍设计值；按规范、规定取锚杆数1％做拔力试验，且不小于3 根做拔力试验；根据委托单位要按每座隧道3根进行检测。
（二）检测频率（现场实体）
公路工程实体质量抽查项目及频率
单位工程
分部
工程
抽查项目
检测频率
备注
路
基
工
程
排水
工程
断面尺寸
每公里抽2个断面
按检测方案进行抽检
铺砌厚度
每合同段随机开挖检查3-5个断面
小桥
墩台混凝土强度
每座墩、台测不少于10个测区（超声回弹综合法，下同）

梁体混凝土强度
每座抽测10%梁板，每片梁不少于10个测区
墩台结构尺寸
每座墩、台分别抽5个断面，测点随机布置
梁体结构尺寸
每座测2块梁板，每块板随机抽测板宽、板长、顶板厚各2点
涵洞
涵身混凝土强度
每座不少于10个测区

盖板混凝土强度
每座抽测2块盖板，每片不少于10个测区
结构尺寸
每道涵底铺砌抽测2处，涵墙抽测4点、盖板随机抽测2个板，每个板随机抽测板宽、板长、板厚各2点
支挡工程
断面尺寸
每处开挖检查1个断面

砼强度
每座不少于5个测区
路
面
工
程
路面基层（底基层）
压实度
每公里双车道测2处

平整度
3m直尺：每公里测2处´10尺
厚度
钻孔取芯，每公里双车道测2处
完整性
钻孔取芯，每公里双车道测2处
路面
面层
沥青路面压实度
每公里双车道测2处

平整度*
3m直尺：每公里测2处´10尺
厚度
每公里双车道2处（钻孔取芯）
横坡
每公里双车道测2处´2个断面
桥
梁
工
程
下部
墩台混凝土强度
每墩台不少于2个测区

主要结构尺寸
每墩台测2～4个断面，测点随机布置
墩台垂直度
每墩台测两个方向
上部
混凝土强度
抽查主要承重构件，每座桥不少于10个测区
主要结构尺寸
每座桥测10～20点
隧
道
衬砌
衬砌强度
及空洞
每座中、短隧道测不少于10个测区，特长、长隧道测不少于20个测区。

衬砌厚度
用高频地质雷达连续检测拱顶、拱腰三条线或钻孔检查。
大面平整度
衬砌平整度实测每座中、短隧道测5-10处，长隧道测10-20处，特长隧道测20处以上。
锚杆拔力
每座隧道抽查3根

总体
宽度
每座中、短隧道测5-10点，长隧道测10-20点，特长隧道测不少于20点。

净空
每座中、短隧道测5-10点，长隧道测10-20点，特长隧道测不少于20点。

交
通
安
全
设
施
防护栏
波形梁基底金属厚度及镀层厚度
每公里2处，每处不少于5点。

波形梁立柱壁厚及镀层厚度
每公里2处，每处不少于5点。
波形梁立柱埋入深度
每公里2处，每处不少于1根。
波形梁横梁中心高度
每公里2处，每处不少于5点。
波形梁护栏砼基础尺寸
每公里2处，每处不少于5点。
砼护栏强度
每公里2处，每处不少于2个测区，测区总数不少于10个。
砼护栏断面尺寸
每公里2处，每处不少于5点。
注：超声测强曲线按照四川省质量技术监督局2015年7月发布的《公路工程超声回弹综合法检测结构混凝土抗压强度技术规程》（DB51/T1996-2015）执行。
（三）原材料抽检
1、砂石集料
砂石集料主要包含有粗集料细集料，其影响质量的有很多参数，其主要的参数有筛分（粒经大小）、表观密度、孔隙率、含泥量、砂当量、有机质含量、软弱颗粒含量、针片状含量（砾石）、压碎值、坚固性（5次循环）、含水率、吸水率、磨光试验、磨耗试验（级配料/单粒级）、合成级配等；这些主导参数的检测使得在施工中根据设计的结构的强度等进行配量，与其他材料配合，使工程结构质量最优化。
2、水泥
水泥作为一种重要的建筑材料，它起到的是粘结作用。它可以把砂、石、钢材粘结成为混凝土或钢筋混凝土，而混凝土和钢筋混凝土是现代建筑最广泛使用的结构。其主要检测参数有胶砂强度、安定性、凝结时间、细度等项目。
3、钢材
钢材在建设工程项目中的各个结构主体中都运用广泛，其增加结构内部的刚性及韧性；主要检测参数有抗拉强度、冷弯试验等。
4、沥青
沥青由于沥青具有很好的粘结性、绝缘性、隔热性及防湿、防渗、防水、防腐、防锈等性能，在交通工程方面主要用于路面材料及重要缝隙；其主要检测参数有延度、针入度、软化点、加热损失、闪点、燃点、含水量、比重、沥青掺配实验、沥青薄膜加热试验、沥青粘结力试验、含蜡量、乳化沥青离子含量等。
5、沥青混合料
沥青混合料由矿料与沥青结合料拌和而成的混合料，主要用于路面的主导材料，其影响质量的主要检测参数包括配合比设计、沥青含量、混合料马歇尔试验、混合料车辙试验、混合料密度测定、冻融劈裂、浸水马歇尔试验、抗压强度。
6、外加剂
外加剂主要根据工程中混凝土结构的需要加入，外加剂主要分为改善混凝土拌合物流变性能的外加剂；调节混凝土凝结时间、硬化性能的外加剂；改善混凝土耐久性的外加剂；改善混凝土其他性能的外加剂。其影响质量的检测参数有减水率、泌水率比、含气量、对钢筋的锈蚀作用等。
7、粉煤灰
粉煤灰主要作用是在混凝土中掺加粉煤灰节约了的水泥和细骨料；减少了用水量；改善了混凝土拌和物的和易性；增强混凝土的可泵性；减少了混凝土的徐变；减少水化热、热能膨胀性；提高混凝土抗渗能力；增加混凝土的修饰性。
主要检测参数有细度、需水量比、烧失量、三氧化硫。
（四）原材料抽检频率
原材料抽检试验指标及频率如下表所示：
原材料抽检试验指标及频率
工程项目
名称或部位
检测指标
频率
备注

沥青混合料原材料
粗集料
筛分
每合同段、每拌合站抽一组

压碎值
洛杉矶磨耗损失
针片状含量
0.075mm通过率
软石含量
细集料
筛分

含泥量
砂当量
矿粉
表观密度

含水量
粒度范围
沥青
针入度
每合同段、每种规格抽一组

延度
软化点
闪点、燃点
蜡含量
抗剥落剂
粘附性

纤维稳定剂
纤维长度

灰分含量
pH值
吸油率
含水率

路面基层原材料
粗集料
筛分
每合同段、每拌合站抽一组

压碎值
针片状含量
细集料
筛分

小于0.075mm颗粒含量
水泥
胶砂强度

安定性
凝结时间
细度
级配碎石
筛分
每合同段、每拌合站抽一组

CBR
钢渣或矿渣
游离氧化钙含量＜3%

浸水膨胀率＜2%
压碎值＜30%
最大粒径＜5mm

桥梁工程原材料

桥梁工程原材料
粗集料
筛分
每合同段、每拌合站抽一组

压碎值
坚固性
针片状含量
含泥量
细集料
筛分

坚固性
含泥量
石粉含量
钢筋
抗拉强度

每合同段、每种规格抽一组

冷弯试验
水泥
凝结时间

安定性
胶砂强度
外加剂
减水率

泌水率比
含气量
凝结时间差
抗压强度比
粉煤灰
细度

需水量比
烧失量
三氧化硫
橡胶支座
抗压弹性模量
每合同段、每种规格抽一组

抗剪弹性模量
极限抗压强度
磨擦系数
钢绞线
抗拉强度

弹性模量
最大力总伸长率
应力松弛性能
锚夹具
硬度

静载锚固性能
周期荷载性能
金属波纹管
径刚度

抗渗漏性能
塑料波纹管
环刚度

局部横向荷载
柔韧性
抗冲击性
隧道工程特殊原材料
防水板
断裂拉伸强度
每合同段、每种规格抽一组

扯断伸长率
撕裂强度
低温弯折
锚固剂
凝结时间

抗压强度
交安设施
高强螺栓
扭矩系数
每合同段、每种规格抽一组

抗滑移系数
预拉力
立柱、波形板
抗拉强度
屈服强度
伸长率
七、检测工作基本原则
根据国家现行的公路工程试验检测规范、规章及标准的要求，河北道桥工程检测有限公司为顺利完成凉山州在建公路工程质量安全综合检查，特制定如下试验检测工作的基本原则：
1、试验检测工作的设备自带，各项检测数据独立采集，要求委托方有人员参与见证；
2、试验检测工作应安排紧凑，尽量减少对沿线作业单位和业主正常工作造成影响为原则；
3、检测不受外界干扰，试验检测工作仅对委托方负责；
4、检测结果的汇报采取如下方式：在检测过程中发现有影响结构安全，强制性指标达不到设计要求，根据现行的国家颁布的试验检测规范、规章及标准文中权值是2或3的重点项目或单项合格率低于75%的，立即以电话、传真方式向监督工程师汇报。
5、试验检测过程中对工程实体的检测方法、频率严格按国家、交通部颁布的现行规范、规章及标准；
6、工程实体具体检测样本的确定采取按凉山州公路工程质量监督分站中规定进行抽签方式确定，具体检测部位采用随机的方式进行，一旦检测样本确定，不能随意变动，如有特殊情况，报委托方批准后方能调整。
八、安全生产组织保障
1、安全组织保障
质量负责人部下设安全管理组，负责整个项目的安全生产工作。安全管理组设组长一名，专职安全员一人。是检测项目安全工作的直接监控者，担负着制定安全计划、监督检查和落实的重要职能，专职安全员是安全工作的具体执行落实人。安全管理组全体人员在安全管理组组长的全权领导下，合理分工，职责明确，责任到人。
安全管理组主要工作职责是在安全负责
