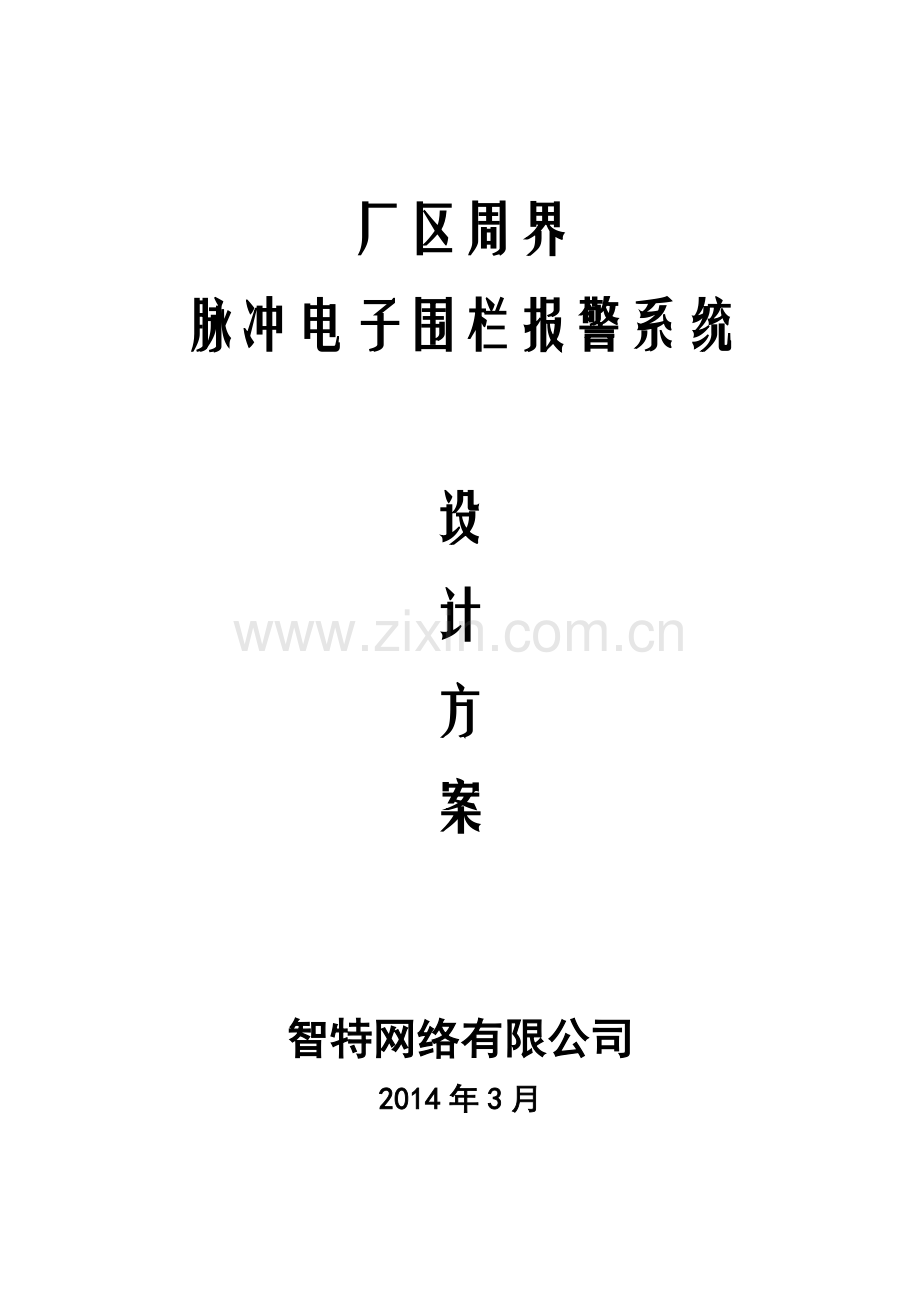

厂区周界
脉冲电子围栏报警系统

设
计
方
案

智特网络有限公司
2014年3月

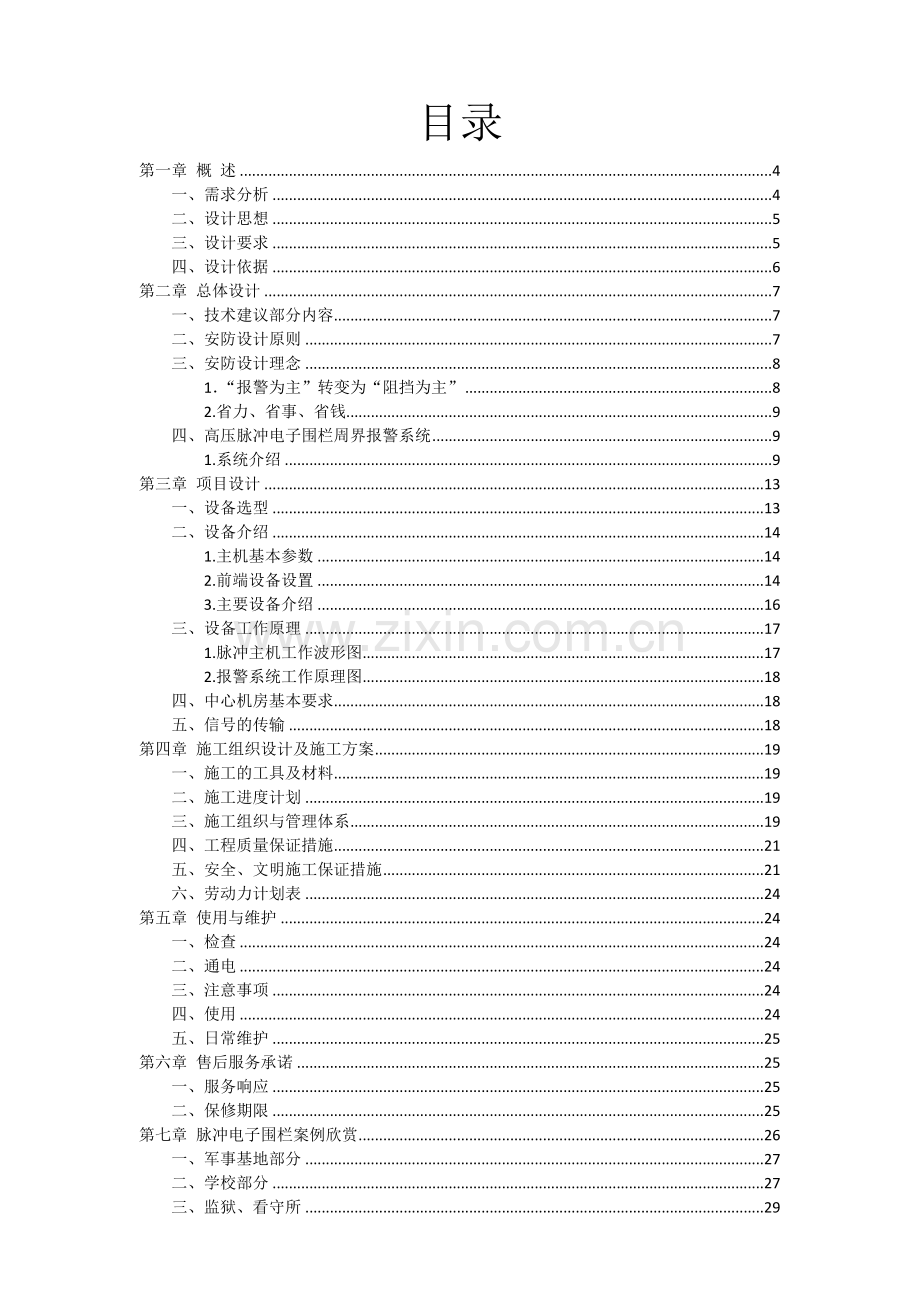

目录
第一章 概 述 4
一、需求分析 4
二、设计思想 5
三、设计要求 5
四、设计依据 6
第二章 总体设计 7
一、技术建议部分内容 7
二、安防设计原则 7
三、安防设计理念 8
1．“报警为主”转变为“阻挡为主” 8
2.省力、省事、省钱 9
四、高压脉冲电子围栏周界报警系统 9
1.系统介绍 9
第三章 项目设计 13
一、设备选型 13
二、设备介绍 14
1.主机基本参数 14
2.前端设备设置 14
3.主要设备介绍 16
三、设备工作原理 17
1.脉冲主机工作波形图 17
2.报警系统工作原理图 18
四、中心机房基本要求 18
五、信号的传输 18
第四章 施工组织设计及施工方案 19
一、施工的工具及材料 19
二、施工进度计划 19
三、施工组织与管理体系 19
四、工程质量保证措施 21
五、安全、文明施工保证措施 21
六、劳动力计划表 24
第五章 使用与维护 24
一、检查 24
二、通电 24
三、注意事项 24
四、使用 24
五、日常维护 25
第六章 售后服务承诺 25
一、服务响应 25
二、保修期限 25
第七章 脉冲电子围栏案例欣赏 26
一、军事基地部分 27
二、学校部分 27
三、监狱、看守所 29
四、变电基地 30
五、工矿企业 31
六、石油石化,天然气行业的部分 32
七、高档住宅小区、别墅群 33
八、动植物园基地部分 34

第一章 概 述
一、需求分析
小区的安全保卫工作的现状：
随着国民经济的发展，人民的生活日益提高，一些住宅小区纷纷使用高技术的智能化手段，为小区的服务与管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。
小区安防系统建设中，所有的系统都需要一个集中的小区监控管理中心。虽然目前很多别墅群落在小区物业方面加强了对别墅小区安全防范的管理，大大提高了小区的安全防范等级，但仍不能避免一些盗窃事件及严重犯罪事件的偶有发生。。因此采用电子围栏作为周界防范，可以给与小区最好和最安全的保护。
小区的安全保卫工作特点：
1. 小区的周界大小不一,而且有良好的绿化，偷盗者很容易藏匿。
2. 人流，物流出入频繁，安全管理难度大。
3. 小区的物业素质有高低之分，无法保证安全守护的万无一失。
小区的安全防范必要手段：
为了有效地防非法翻越围墙，入侵警戒区域，除了建筑高围墙，加强人防外，还应采用其它物防、技防手段。
物防：指物理防范或称实体防范、它主要是由能保护被防护目标的物理设施，主要作用是阻挡和推迟罪犯作案时间。
技防：安全技术措施防范，它是由探测、识别、报警信号传输、联网、控制、显示、声光电提示等技术设施组成，其功能是发现罪犯，迅速将信息通过网络传送到指定地点。
人防：即人力防范。
因此，完整的周界高压脉冲电子围栏报警系统具有重要的作用，根据实际要求，在厂区围墙安装“高压脉冲电子围栏系统”，使周界围墙上形成第一道防线，作用十分重要，既满足了物防和技防的需求，同时也防止发生外人非法越墙入侵或越墙脱逃的事件发生，为保卫人员提供早期报警，以便用最短时间作出最快的应变措施。
高压脉冲电子围栏报警系统在小区的应用优势：
1. 安全防护性能高：电子围栏没有明显的火源,因此能避免产生火花,从而避免火灾；
2. 具有威慑功能：现场警示标志和声光报警器给入侵者以极大的心里威慑作用；
3. 主动防护性强：企图跨越时给与电击，起到很好的主动防护效果；
4. 防范严密无死角：可以依据地形任意架设，没有死角，消除安全盲点；
5. 误报率低：能有效防止小动物、树枝、恶劣天气等造成的误报；
6. 系统操作界面友好：安保人员可以通过系统主机界面清楚掌握电子围栏的运行情况
7. 系统结合多项高新技术：脉冲调制技术、数据采集技术、高压技术、采用微处理器分析,集防范、报警、监控于一体；
8. 能与安防、IT系统联网：可以与监控联动，当报警时，摄像机转向相应位置开始录像；也能很好的融入其它IT系统，比如联动手机GSM信号、接入电话联网Contact ID协议
9. 软件可以实现远程联网，方便管理：从围墙现场到指挥中心距离很长，所以需要远程上传报警信号，一旦发生警情，系统立即显示报警区域，并发出声光报警，指挥中心通知各区域管理人员从而使其做出快速反应，及时排查警情。
二、设计思想
现代电子技术的高速发展，为现代监管系统的科技管理开拓了广阔前景，其中防盗报警、视频监控、周界高压脉冲电子围栏报警系统已广泛应用于石油石化、天燃气、冶金、矿产、金融、水利、交通、军事、小区、商务楼、私人别墅、外企工厂、政府、法院、变电站、边防所、监狱、养殖场、动物保护区等行业，为企、事业单位的现代化管理提供了科技手段，并收到了直接或间接的经济效益，得到了社会各界的普遍认可。我公司根据项目要求以及现场实际情况，设计了本套安全防范系统。
建设本系统的目的和意义在于加强企业的安全管理，完善防范措施，变以往人员值班、巡回检查的传统方式为利用现代高科技电子产品，施行技术防范，这样不但避免了由人为因素造成的缺陷，提高了企业的安全性，减少了不必要的损失，而且降低了企业的运行管理费用。
根据企业情况及相应的管理要求以及工程的重要性，我们力求系统设计中的广泛性、实用性、系统性、可靠性、投资可行性，同时体现如下原则：
l 广泛性 即要求企业厂区周界部分都能得到有效保护。
l 实用性 即要求每个防范系统能在实际可能发生受侵害的情况下及时报
警。并要求操作简便，环节少，通俗易懂。
l 系统性 即要求每个区域防范系统在案情发生时，除能现场报警外，必须及时
传到指挥中心或者保卫部门。
l 可靠性 即要求系统所设计的结构合理、产品经久耐用、系统稳定可靠。
l 投资可行性 即要求系统投资或造价能控制在企业能承受的范围之内。

三、设计要求
1、根据不同的安全等级，配置合适的能满足要求的高压脉冲电子围栏系统。通常把安全等级分为Ⅰ、Ⅱ、Ⅲ三级。
Ι—— 一般安全等级，采用4线系统，防区分段不超过300米。
Ⅱ—— 中等安全等级，采用4线系统，防区分段不超过200米。
Ⅲ—— 高等安全等级，采用4线系统，防区分段不超过100米。
每个防区必须配置高压脉冲主机，并且与报警系统可靠通讯，这样才能正确显示报警所在防区及前端报警状态。报警输出通常与视频监控、射灯，声光报警器等其他安防系统联网。
2、安全性
1) 绝对安全保障，欧美在广泛的电子围栏应用中发展和完善了标准法规，包括激励器电气特性和安装规范，严格控制脉冲的电压（5-10KV）、能量（50欧姆标准负载小于5焦耳）、持续时间（小于0.01 秒）和频率（大于1秒），克服了传统的高压电网（2-10KV）电击强度大且不受控、易导致接触者击伤或死亡的缺陷；当人体碰触到电子围栏后，系统立刻转为低压（500-1000V），同时报警，若人体再次碰触电子围栏后，系统电子围栏就将自动断电，围栏上不带电，至此可确保安防所需的电击强度和避免人身安全直接或间接的伤害。
2) 不准在电子围栏上接入交流电源。当产品失效或发生故障时，应保证电子围栏不带交流电。
3) 产品符合国家安全标准，具有能量电荷控制，不会直接造成人身伤害。
4) 连带因素及受电击的影响：本产品的电子脉冲不会伤害入侵者，但应避免连带因素。为了解决这个问题，其一，在电子围栏上醒目的位置，每隔10米，挂上专用的“电子围栏，禁止攀爬”警示牌。警告入侵者，切勿触及。其二，电子围栏的安装高度不够高时，为避免人员无意中触及，应在电子围栏的外侧或两侧安装隔离墙或隔离网。
5) 危险区的隔离：电子围栏带脉冲高压，当接点处接触不良时，或物体接近带电导体时，会发生微弱的电火，为此，当有可燃气体存在时，高压脉冲电子围栏需要安装在安全距离内，并且各接点要做好可靠接触。或者按照相关的国家标准和行业标准的安全距离要求实施。
6) 电子围栏不应当架设在电力线路或电信线路的同一电杆上。
7) 电子围栏应与电力线路保持足够的安全距离。其间的最小距离如表3-1所示。
8) 在1KV及以下的架空电力线两侧2m范围内，电子围栏的高度不得超过2m。
9) 在1KV以上的架空电力线两侧10m范围内，电子围栏的高度不得超过1.5m。
10) 电子围栏与公用道路边沿的水平距离应大于5m（墙顶式电子围栏例外）。

表3-1 架空电力线与电子围栏的最小距离
架空电力线
电压等级（KV）
与电子围栏的
最小水平距离（m）
与电子围栏的
最小垂直距离（m）
10及以下
2.5
2
35-110
5
3
220
7
4
330
9
5
500
9
5
四、设计依据
依 据 名 称
编 号
《安全防范系统验收规则》
GA308-2001
《脉冲电子围栏及其安装和安全运行》
GB/T 7946-2008
《外壳防务等级（IP代码）》
GB4208-1993
《防盗报警防区探测器通用技术条件》
GB12663-2001
《安全防范报警设备安全要求和试验方法》
GB16796-1997
《军工产品储存库风险等级和安全防护级别的规定》
GA 26-1992
《安全防范工程费用概预算编制办法》
GA/T 70-1994
《安全防范系统通用图形符号（代替GA/T 74—1994）》
GA/T 74-2000
《安全防范工程程序与要求》
GA/T 75-1994
《安全防范系统验收规则》
GA 308-2001
《视频安防监控系统技术要求》
GA/T 367-2001
《入侵报警系统技术要求》
GA/T 368-2001
《民用建筑电气设计规范》
JGJ-T16-92
《工业企业通信接地设计规范》
GBJ779-85

第二章 总体设计
一、技术建议部分内容
我们凭着对安防事业的忠诚态度、以及以往的安防工作经验，结合同行先驱者们的成功案例或经验。对贵企业边界安防的思路及建议做出如下说明：
1. 在认真分析了业主的设计蓝图后，考虑到业主周界区域较范围较大。
2. 对于这样的周界大范围，我公司建议采用立体边界安防部署的方式由于范围大的原因，无论我们是采用电子围栏的方式，进行主动式立体化边界防御工作。
3. 在业主的围墙上按照设备的性能及参数去合理规划安装相应的电子围栏设备，具体需要的设备及材料数量我们会在后期详细列出并说明。
4. 本方案根据到业主的实地察看及听取领导建议，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编写出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
二、安防设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。其具有以下原则：
1先进性原则
结合周界安防项目的特殊情况和要求，甄选的电子围栏周界报警系统的产品，对系统进行切实的、具有针对性的设计，而不是一味追求高价设备的简单堆砌，所选用的技术与设备不但应能反映当今的先进水平，而且应能保证在未来几年内依然能够保持强大的生命力。
1 可靠性原则
系统的可靠性包括对系统设备及系统操作人员两方面。产品的设计、生产、调试、安装等环节都应得到了相关认证，完全符合国家、行业的有关标准、规定和公安部门有关安全技术防范要求。其次，系统的各级操作人员应进行授权，以保障系统核心数据的安全，避免由于人为的误操作而影响整个系统的正常运行。
1适用性原则
产品应选用现有的成熟产品，同时还应考虑周边环境的现状和技术的发展趋势，使系统的设计现实可行。电子围栏产品实际需要，充分考虑使用要求，易于学习，便于操作，使系统功能尽可能地完善并充分加以利用。

1 兼容性原则
系统的可扩展性，也就是整个系统应具有更新、扩充和升级的发展潜力。根据周界系统项目实际的建设情况，整个系统的设计应充分考虑今后技术的发展和实际使用的需要，所选设备具备总线通讯功能，应具有良好的兼容性，以便联网应用。
1冗余性原则
标准化、开放性是信息技术发展的必然趋势，为了满足系统所选用的技术和设备协同运行的能力，以及系统功能不断扩展的需求，系统设计中应选用标准化、并具备良好开放性的产品，可以实现简单方便地实现系统扩展、容量扩充。
三、安防设计理念
1．“报警为主”转变为“阻挡为主”
最新的安防理念“阻挡为主，报警为辅”，颠覆了传统的安防系统以“报警为主”的概念，是当下技防技术的发展趋势。监控摄像头，被动红外探测、主动红外对射等，他们都可以记录犯罪行为，并且都可以发出报警信号，但却不能有效制止违法犯罪行为。
但如果我们采用脉冲电子围栏，却能起到更全面的作用：
心理威慑 è 物理屏障 è 高压打击
脉冲电子围栏系统可完成从心里到行动上的震慑和阻止，我们的目的不是要惩罚犯罪，而是要制止违法行为的产生，符合世界上最新的安防理念“阻挡为主，报警为辅” 此外电子围栏从安装调试，维护，使用寿命等综合因素来考虑显然比起现有的周界安防产品是一个更好的选择。

进不去了！

偷完就跑！

2.省力、省事、省钱
在一些重要的场所，例如大型工厂、小区区、四合院、私人别墅、看守所等人员密集且较难管理的场合，我们总要花大力气雇佣、训练一大批保安，筑起人墙来维护稳定。
10个保安为例的工资支出：10×12×2000=24万/年，还要一批人来管理、指挥他们，年年如此。
如果利用脉冲电子围栏，就可省力省事省钱了，即使代替部分人力保安，多年下来，其累加节省的经济和管理成本是非常可观的。如此高效、有力、节约的管理，才是智者所为！

保持警惕

一夫当关

四、高压脉冲电子围栏周界报警系统
1.系统介绍
当今世界安全防范技术现代化发展的方向是将视频监控、周界报警、门禁系统、入侵探测、出入口控制、巡更系统等，与电脑数码控制系统集成在一起，形成一个现代化、多功能、全天候的动态综合安全管理系统。
周界安防作为安防系统的第一道防线，作用十分重要，已从单体的报警再确认，发展成威慑阻挡加报警。
智能型周界安防阻挡报警系统，应采用特有的BI-polar设计，前端围栏每根线都有带电，使入侵者没有可乘之机，在国外已被广泛使用在周界安防领域，可做到事前威慑，事发时阻挡并报警，还能延缓外界的入侵时间,具有较强的安全可靠性。该系统和交流电网有本质的不同，它采用了高压脉冲（5000-10000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的柔性PV中间过线杆和专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠。
电子围栏周界防护是在发达国家广泛应用的高安保周界安防理念和技术系统，形成完善的技术标准和全球的制造工程产业。该系统基于激励脉冲、导电子围栏和探测报警，构建“电击阻拦为主，报警处置为辅”的主动安防理念。近年在国内逐步推广应用在机场、电站、军事、监狱、工厂、社区等高安保项目，获得良好的防护效果和客户评价。
高压脉冲电子围栏系统，就是在厂区的非出入通道的周边区域设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。电子围栏系统是第一道防线，也是最重要的一道防线。担负着基地的安全与保卫工作。当有人非法翻越围墙或破坏，探测器可立即将警情传送到指挥中心，指挥中心对报警信号进行接收和处理，电脑上跳出的厂区电子地图上显示出入侵区域；同时，外接的声光报警器开始报警；中心值班人员通知巡逻中的保安人员立刻赶往现场处理。中心保安人员在现场处理完毕后，对报警主机及探测器的报警状态进行恢复。现场报警同时也能警号报警，提醒附近职工注意，协助保安人员。
结合安防设施的技术特点，并从基地智能化系统整体管理考虑，设计在基地周界建成的围墙上设置高压脉冲电子围栏探测器进行防护，中心设置报警接收主机等设备，构成厂区的周界防越报警系统。
前端设备主要是电子围栏，电子围栏系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。安装系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。另外本系统如遇断路、短路或失电，系统都会发出报警信号。还可以与任何报警系统联网使用，便于提高防范等级。系统可以分别输出脉冲主机和前端围栏两组报警信号，方便系统报警时用户及时检查出报警原因。系统设计将防范区域进行合理划分，尽可能做到报警时准确定位，每个区域防范范围控制在人眼可视视野内。周界防区无死角、无盲区。
1）主要功能
ü 物理屏障：导电围栏可采用阻挡攀爬跨越的安全设计结构--围墙（网）上装或落装均保持2米以上总高，导线间距10-20厘米，端部向外侧倾斜30°，增加入侵者畏难心理和攀越难度。
ü 电击防御：入侵者攀爬或破坏导电围栏时可产生脉冲电击，利用电击刺痛感应和肌肉痉挛反射，有效威慑或强制终止入侵行为。
ü 探测报警：监测导电围栏在电击、短路和断路等异常情况并输出报警信号。
ü 系统组网：备有报警输出、远程控制和计算机通讯接口，支持与其它安防系统的组网和联动摄像机等等。
2）系统组成
高压脉冲电子围栏系统主要脉冲电子围栏主机,脉冲电子围栏前端两个部分组成。
导电围栏包括上装和落装两种基本形式，其设计安装应符合相关国际标准：
上装

上装WALLTOP
落装 FULLFENCE
A = 保护区域 B = 公众接触区域

落装
3）系统的优越性
周界防范是通用安防系统的基础。与电子围栏相关的周界安防技术包括：主动防御的高压电网和被动探测的红外对射、振动电缆、感应电缆等。
其他被动探测技术产品，依赖于报警后的抢险救援，徒增安全管理的被动压力和控制风险。
电子围栏与其他周界安防技术比较具有独特的优势：
l 主动防御
电子围栏有形的物理屏障和无形的电击防御功能，给任何入侵者以强烈的心理威慑和攀越阻拦，大幅减少入侵动机和闯关概率，降低安保备勤压力和冲突风险，实现从被动探测的“关门打狗”到主动防御的“拒之门外”的根本转变。
l 强适应性
周界结构由金属杆件和线缆构成，可根据各种基础、地质、地形、气象环境，方便灵活地设计结构、配置材料和组织施工，特别是突破了红外对射、微波墙等系统仅适合视距和直线及平坦区域的应用局限，不受地形高低和边界曲折形状的限制，满足所有项目周界安防需求。
l 低误报率
激励器采用标准高能脉冲发送和回馈智能比较技术，可准确探测电击、短路、断路等异常情况，有效规避了其他探测技术易受环境（如树木、小动物、震动等）和气候（如雨、雾、风、雪等）影响的缺陷，确保极低的误报率。
l 经济节能
采用高能脉冲电击机制，每千米围栏功耗小于40瓦，比较传统的高压电网每千米围栏功耗5-12KW，可大幅较少运行费用，实现了经济节能
l 备有UPS电源
能在停电的情况下继续工作，来电后自动转换成220V供电。
与其它系统功能对比如下：
功 能
红 外
张 力 网
高压交流电网
智能型电子围栏
威 慑 感
无
稍有
有
有
阻挡作用
无
有
有（交流电，能使人、畜死亡）
有（会给翻越的人以电击，但对人体无伤害）
报 警
有
有
无
有
误 报 率
高
有一定误报率
无
低
安装调试
易安装
很难安装调试
一般
容易安装
可 靠 性
低
较低
较高
高
直接成本
低（地形简单）
高（地形复杂）
很高
一般
稍高
综合成本
高
高
一般
低（维护、安装及使用的成本低、使用寿命长）

4）系统的功能
整个系统可灵活布撤防，在布防状态下，一旦有人非法翻越围墙或破坏前端围栏，或切断供电电源，脉冲主机会发出报警并把报警信号传给经总线传输至报警管理中心，由报警管理中心对信息进行有效管理，一方面输出信息联动电子地图自动弹出，即时响应指挥部，由指挥部调动现场安保人员进行现场警情排查。
第三章 项目设计
小区周界较长，栅栏式围墙或是实体围墙，地形基本规则，根据贵方要求安全等级，在周界上安装智能型高压脉冲电子围栏报警系统，采用联网报警，联动电子地图，形成集威慑、阻挡、报警周界安全防范系统。
根据当地气候条件及地形地貌，总长为600m，有1个主出入口，周界前端使用高强度合金线，在砖砌实体围墙上采取4线制向外倾斜30°或是垂直安装，电子围栏的高度75m,，金属导线间距离12—20cm，共设4个防区，每个防区的长度根据围墙的形状划分。
每个防区的围栏前端由高压线、不锈钢合金线、不锈钢终端杆、承力杆、中间杆、紧线器、避雷器、绝缘子等设备组成。在围栏始端、末端、大门及转角或直线每40米安装终端杆；每4米左右架设中间杆1根，每10米安装1个警示标识，每个防区设避雷器和接地装置。
围栏和植物间的最小距离为0.2m,，应从植物摇摆时取最近位置计算。
电子围栏脉冲主机放置现场，电源采用集中供电或就近取电的原则，也可以与其他安防设备共用电源，每个脉冲主机配备蓄电池，停电后能持续供主机正常运行15个小时以上。
电子围栏报警系统采用无线方式联网，各防区报警信号归结到报警中心。
在报警中心，可以通过控制键盘进行布撤防，恢复报警；有警情时，显示防区报警防区号并带有报警声音，能够及时通知相关安保人员，及时做出快速处理；报警主机有有保留信息功能，可以进行查询；可设置一般用户和超级用户，防止不必要的人误操作。
一、设备选型
本方案中，设计选用智能型高压脉冲电子围栏系统。
我们根据根据多年从事小区、四合院、私人别墅、工厂企业、基地及军事武器库安全防范的专业工作经验，借鉴国内外先进的周界防范技术，开发的高科技数字化产品。经公安部指定的国家级专业试验室测试，及公安部型式检测，该产品完全符合新国家标准精良的制作工艺得到了专家的认可《脉冲电子围栏及其安装和安全运行》GB/T 7946-2008的指标要求，其先进的设计思路，并成为公安部指定推广产品。
智能型高压脉冲电网系统适用于小区、四合院、私人别墅、石油石化、天然气行业看守所、军械弹药库、金库、转播台、工厂等重点重要场所。
二、设备介绍
1.主机基本参数
1) 输出电压峰值：5kV～10Kv；
2) 输出电流峰值：＜10A；
3) 脉冲宽度（脉冲持续时间）：≤0.1s；
4) 脉冲间隔时间：1s～1.5s；
5) 脉冲输出电量：≤2.5mC;
6) 脉冲输出能量：≤5.0J
7) 报警响应时间：＜2s
8) 探测器报警持续时间：＞2秒
9) 报警存储时间：＞30 d
2.前端设备设置

前端设备简易图示

系统前端由前端配件、避雷装置、声光报警器等组成
系统前端选用脉冲式电子围栏，脉冲式电子围栏是一种集预防人体逾越障碍物和感知攀爬、拉压、剪断障碍物企图入侵的安防产品。由合金线、防区终端受力杆、防区中间受力杆、绝缘导线，脉冲主机和报警模块等组成。详细设备如下：
终端承力杆：是不锈钢管，主要用于承受拉力，外径为30mm，壁厚为2.0mm，高度750mm，平均40米左右可设置一根终端杆。

终端杆绝缘子：为抗高压、抗氧化、耐腐蚀塑料材质，用于连接终端杆和合金线。
中间过线杆：是玻璃钢实心杆，直径为12.7mm，高度为750mm主要用于支撑合金线，系统平均按4米左右设置一根中间杆。
中间杆绝缘子：具有抗高压、抗污，设计理念先进，能防止冬天冰凌、下雨短路情况的发生，全面受力结构，避免了传统楔型结构的易脱落问题，而且绝缘子后端有活口挡片，方便维护时拆卸绝缘子。

专业铝镁合金导线导线：抗氧化耐腐蚀不生锈，导电率、阻值极低，每45米1欧姆，阻值为同类产品的十七分之一，高弹性，抗氧化，耐腐蚀，直径为1.8mm，张力为70KG左右。
紧线器：连接高压绝缘线和合金线的，材料和高压绝缘线和合金丝是同种材质，双螺纹结构把两种金属紧紧结合在一起，不会发生脱落情况。

高压绝缘线：由围栏合金导线做内芯，防止两种金属导线接触，不同的金属发生化学反应，抗20KV电压。

收紧器：用于合金线的收紧，由于天气等原因，合金线出现松弛现象时候，用它来收紧围栏。

警示牌：在铝镁合金线上平均按10米左右设置一块。

避雷器：区别于普通的物理间隙避雷器，当感应雷电压超过额定值时，避雷器内部电阻变为零，直接把雷引入大地，更好地起到避雷作用；系统每防区配置一只，与主机接地严格分开，两接地极间距要求≥10米。

声光报警器：安装于终端控制部分,报警时发出声光报警信号

前端设备的安装
要求根据此项目的具体情况，在周界区域中统一安装终端承力杆并有规则地安装和固定4条合金线，每条合金线与终端承力杆相连接的一端连接一个脉冲主机，另一端与终端承力杆相连接，即可构成脉冲式电子围栏。本方案采用4道合金线的脉冲式电子围栏。终端承力杆杆间距不大于5m,前端探测围栏的防区划分应有利于报警时准确定位，脉冲式电子围栏的总高度不小于2.0m。
1）、前端探测围栏的安装
A、前端探测围栏底部三根金属导线，相邻二根的垂直距离为120mm±10mm；其它相邻二根的垂直距离为150mm±10mm；
B、防区内有拐角地方应安装防区终端受力杆；拐角角度小于120°时，应使用防区终端受力杆。
C、高压电子脉冲式探测器应安装防雷装置（避雷器或浪涌保护器等）。
D、前端探测围栏必须有一个与其它接地系统完全隔离的独立的接地系统，且应与其它接地系统保持10m以上距离。接地体应埋设在导电相对良好的地方,接地电阻不大于10Ω；如埋设在潮湿的地方的，接地电阻应不大于4Ω。
E、前端探测围栏不应有盲区，形成的警戒线应沿周界屏障封闭。
F、前端探测围栏的防区划分应有利于报警时准确定位，且长度应不大于70m。
G、前端探测围栏应具有禁止人通行的警示牌，警示牌应每隔10m设置一个,并应做到昼夜可视。
H、高压电子脉冲式探测器的安装应符合消防安全要求。
I、前端探测围栏的金属导线连接处应采用压接法连接。
J、 安装在受力杆和支撑杆上的绝缘子应固定牢靠。
3.主要设备介绍
ANCACP01F1脉冲主机
l 脉冲峰值：5000-10000V 低压模式脉冲峰值：500V-1000V
l 脉冲周期：≥1s ·
l 脉冲电流超过300mA的持续时间＜1.5ms
l 脉冲持续时间≤0.1s
l 脉冲电流峰值≤10A
l 脉冲最大电量≤2.5mc
l 脉冲最大能量≤5J
l 外形尺寸35×21x15cm
l 特有技术性能：SoftMega数控高能技术/BiPolar双极性输出技术/光电隔离式反馈电路/真正的4线制主机每条线都带电5KV-10KV/具有高低压转换/可单机分别布撤防/多种延时报警输出模式/内置12V 7Ah蓄电池,断电后能正常工作15小时以上/机箱采用双层防水设计，可直接放在室外，且机箱为铁质，能适应条件极差的环境对于电站等有电磁干扰的环境能形成独特的屏蔽效果，从而确保了机器不受外界干扰大大的提高了机器的稳定性/自带日夜LED警示转换功能/实时前端侦测技术，根据警情自动智能切换高低压状态/单个防区有效工作范围2000米。

ANC-ACP01-F1 / ANC-ACP01-F2
存储能量
6.4焦耳
500欧标准负载输出能量
3.3焦耳
最大输出能量
5.2焦耳
500欧标准负载输出电压
6.5千伏
开路输出电压
8.3/5.4/8.4千伏
500欧标准负载输出电量
0.9毫库仑
最大脉冲持续时间
0.75毫秒
警报器继电器输出触点
10安 交流250伏/直流30伏
脉冲重复率
1.2秒
频闪灯继电器输出触点
10安 交流250伏/直流30伏
交流电源输入
交流18伏/50伏安
最大功耗
25 瓦
外形尺寸
350×210×150毫米
重量
4千克
后备电池
12V7.2Ah胶体密封式铅酸电池
使用温度范围
-40℃ to +55℃
IPX4防尘、防喷溅、双层防水外壳，内置防雷结构和线路

三、设备工作原理
脉冲主机安装在围墙上，前端围栏安装在墙上。脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，如果有人入侵或破坏前端围栏，或切断供电电源，脉冲主机会发出报警并把报警信号传给经总线传输至报警中心，并将报警信号传送至监控中心，计算机控制软件会自动弹出电子地图，显示报警的相应防区、报警类型、报警时间，提示管理人员进行处理，并可以将报警信息存储和打印，以便值班人员做出响应（通知距离最近的巡逻值班员前去查看）。从而加强对各个部门的全天候安全防范，全面提高综合防范和管理水平，实现快速处理突发性事件的能力。

1.脉冲主机工作波形图

2.报警系统工作原理图

四、中心机房基本要求
报警中心
报警中心有专用通讯手段，电话机和无线对讲机以便能及时联络保安人员和通知各部门，配有中央空调，是为保护设备不致于因温度过高而损坏，并保持整洁。
五、信号的传输
A、系统的信号电缆（无线联网）
周界报警系统的信号是通过联网分线来传输，线缆采用国标RVV4*0.5，线路过长会影响信号的衰减。系统是室外敷设的电缆应考虑防水。
B、系统的电源电缆
为确保前端探测器和防区模块能得到正常供电，系统供电应充分考虑到线缆的电能损耗。近距离的系统采用集中供电的方式，其电缆的线径应为RVV2*1.0平方或RVV2*1.0平方以上，距离较远将采用RVV2*1.5平方或RVV2*2.0平方。距离特长可考虑分段就近供电。
第四章 施工组织设计及施工方案
一、施工的工具及材料
1. 工具：冲击电钻、钢丝钳、扳手、螺丝刀、登高梯、安全带等工具。
2. 信号控制线：RVV4*0.5mm²，围栏控制器电源线：RVV2×1. 0 mm²的护套线。
3. PVC穿线管及其配件。
二、施工进度计划
序号
工作内容
第1天
第2天
第3天
第4天
第5天
第6天
第7天
1
施工准备工作

3
管道敷设

4
室外穿线

5
室外设备安装及局部调试

6
系统试运行及操作培训

7
工程竣工验收

三、施工组织与管理体系
为保证工程高质量的完成，本公司对项目从事人员的职责予以明确规定，以保证工程施工过程中所有人员都各自履行自己的职责，分工合作，使工程顺利进行。
2.1 项目执行经理职责
1) 实施并全面履行合同，处理合同变更，协调与施工相关单位的关系，接受企业领导和工程监理的监督；
2) 执行合同，协调与各部门的关系，对各部门进行总体管理；
3) 组织工程验收，交工和结算；
4) 对工程进度，质量和成本进行总体控制；
5) 负责项目人员组织调配，向公司本部提出人员增减计划；
6) 领导制订施工计划，审定各种施工方案；
7) 对外重要文件的审定和签发；
8) 考核，评定项目管理人员的业绩。
2.2 项目执行经理下设工地主管的职责
1) 工地主管除了协助项目执行经理做好上述工作外，还需要对工程安全质量，进度，施工技术负全责；
2) 代表项目部与甲方进行联系，尽快解决施工过程中的技术方案和施工工艺问题；
3) 代表执行经理签署发向企业领导的报表、信件和经执行经理批准的重要对外信件；
4) 代表项目部出席甲方组织的工作会议；
5) 主持编制施工方案、施工进度计划，审定施工中的各项技术措施；
6) 负责控制总工期，负责调控各阶段的工期；
7) 负责控制工程质量；
8) 指挥督察下属的各类管理人员各司其责；
9) 全面协助执行经理顺开展工作。
2.3 文秘的职责
1) 收发各类对上对下的文件；
2) 整理，管理工地上各类文件资料和档案。
2.4 安全员的职责
负责工地施工的安全管理。并和工地主管，各专业小组工程管理人员一起，监督安全施工的全过程，纠正违章，排除施工的不安全因素，实施安全工否决权。
2.5 质量员的职责
认真贯彻国家及有关部门颁发的技术标准规范和各项质量管理制度按图施工的全过程。严肃工艺纪律，做好工序质量控制，实施质量否决权。
2.6 计划员的职责
负责组织编制总体施工进度计划各阶段的施工计划。对施工进度有检查，监督，协调，控制之责。深入施工现场，了解各作业段施工人数，掌握施工进度，检查各单位工程计划完成的情况并作好记录。
2.7 专业组的职责
1) 工地主管下辖几个专业小组，每个专业小组以每个部门的工程管理人为主，辅以我司的专业管理人员，共同督导各专业小组长的技术人员和施工队伍；
2) 工程管理人员+我司专业管理人员+施工队=专业小组
3) 各专业小组是本智能化系统工程各分项设备工程施工的基本单元。我公司的专业管理人员和工程管理人员对本专业小组设备安装工程的技术方案、进度、质量、安全和施工人员的调度负全责。
2.8 本公司的专业管理人员和工程管理人员的岗位责任：
1) 按照招标文件的技术要求，深化施工图纸或资料；
2) 制定施工技术方案，在服从施工进度计划的前提下，制定各自的施工进度计划，设备材料到场计划和用工计划；
3) 配合工地安全员对每个施工人员进行安全教育；
4) 深入施工现场，督导施工人员严格按照图纸规范和技术要领施工；
5) 深入施工现场，控制本专业小组，完成施工进度计划并作好记录；
6) 根据现场情况变化，及时调整劳力和机具，以防窝工和浪费。
2.9 各部门的管理
1) 接收工地主管的委托，我司专业管理人员对各部门实施按照合同有利于相关条款的管理；
2) 在正常情况下，每周指定一天由工地主管主持，召开专业组人员现场办公会。在非常情况下，可随时召集有关人员开会协调；
3) 对各部门的计划管理，由项目计划员实施。主要是按照总体施工计划安排各部门的进退场计划，设备材料进场计划和交叉施工协调计划；
4) 对各部门的技术质量管理由项目质量员实施。主要是针对各专业系统技术特点，按照有关的规范和标准，督导各部门的施工，检查验收分项工程；
5) 对各部门的报表审核，由各专业管理员实施。各部门应该按日、周、月报送完成的工作量，由各专业管理员审核后，交由工地主管转交项目执行经理。
2.10 工程文件管理
工程文件管理方法：
1) 由工程项目主管确认工程文件的有效性和执行计划；
2) 由秘书负责工程文件正确建档、查询、保管和分发到有关的专业小组；
3) 管理人员负责监督、检查现场技术文件的执行情况；
4) 管理人员负责完整、准确按规定填写施工记录文件表格，及时地收集、整理工程施工技术资料并上交秘书分类分册归档；
5) 图纸的管理按招标文件，合同文件和图纸进行深化。设计方对要求有改变时，及时进行变更。
四、工程质量保证措施
1) 建立由项目执行经理领导，工地主管中间控制，质量员深入施工现场检查，施工班组自检互检的质量管理体系，这是一个纵向的管理网络；
2) 建立一个由项目部管理的管线安装和各系统设备安装组成的横向质管理网络。该管理网络的主要功能是协调；
3)
