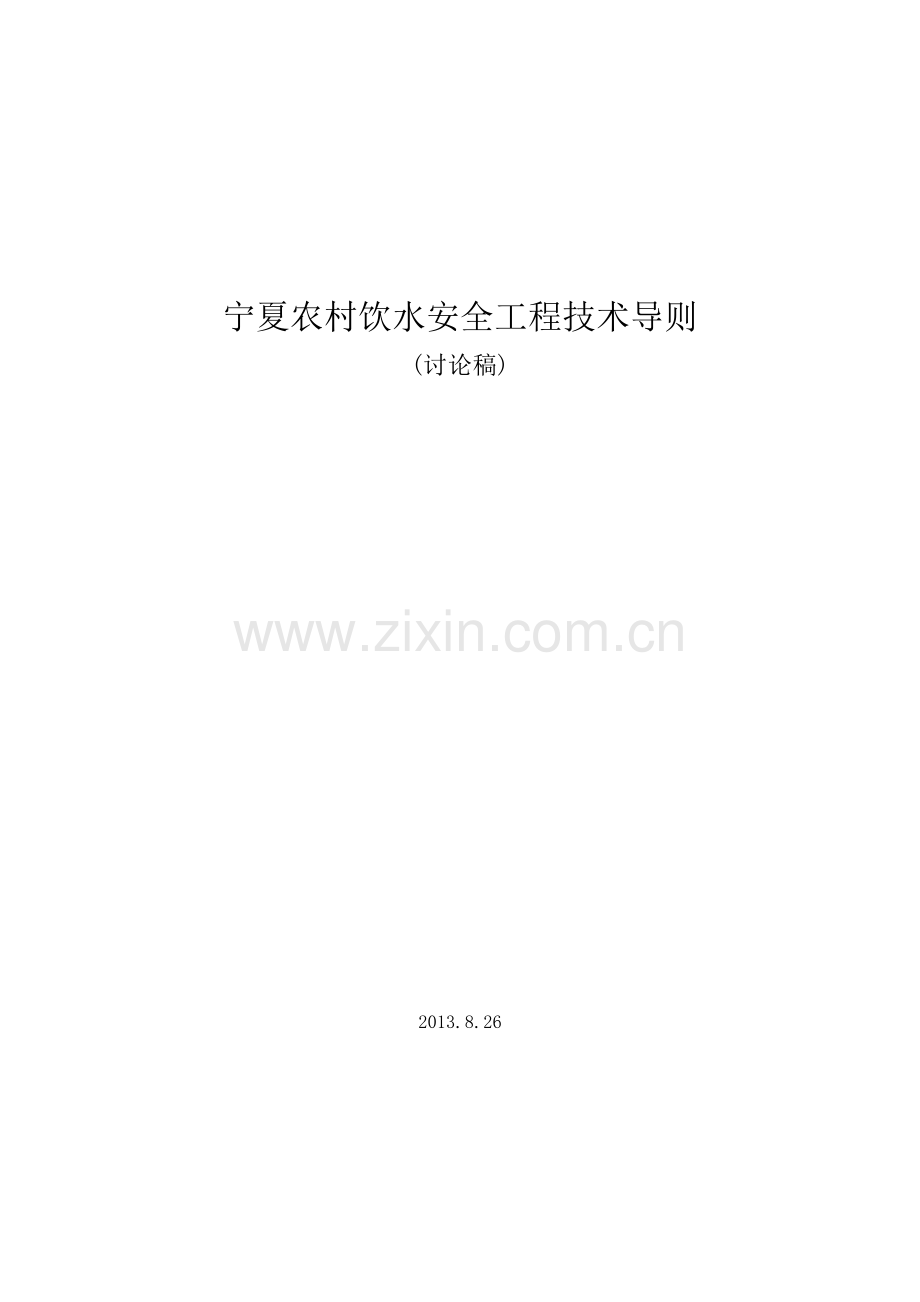

宁夏农村饮水安全工程技术导则
(讨论稿)

2013.8.26

目录

前言
1 总则
1.1 为规范和指导宁夏相关部门推进和建设农村饮水安全工程，明确规划设计要求，依据国家有关规范、标准和自治区有关文件精神，结合农村饮水安全工程建设、施工、运行管理等方面的实践经验，制定本技术导则。
1.2 本导则主要是适用于宁夏集中式供水工程设计阶段，对农村饮水安全工程施工和运行管理提出一些指导性建议。
1.3 农村饮水安全工程规划设计与当地的相关规划相协调，广泛搜集基本资料、听取用户意见，因地制宜选择供水方式和供水技术，做到安全、可靠、成熟实用，保证供水安全，
1.4在工程规划设计中，除应符合本导则外，尚应符合国家或行业现行的有关规定和相关技术标准。
本导则适用于集中式的，水的预处理不在本导则范围内。（放到总则中

2 术语及定义
2.1 农村饮水安全：是指向农村居民及时、方便地供应足量、洁净、负担得起的生活饮用水所进行的规划、设计、建设、管理、运行和维护等一系列工作的统称。
我国农村饮用水安全卫生评价指标体系将农村饮用水安全分为安全和基本安全两个档次，由水质、水量、方便程度和保证率四项指标组成。四项指标中只要有一项低于安全或基本安全最低值，就不能定为饮用水安全或基本安全。
水质：符合国家《生活饮用水卫生标准》要求的为安全；符合《农村实施<生活饮用水卫生标准>准则》要求的为基本安全。低于《农村实施<生活饮用水卫生标准>准则》要求的为不安全。
水量：每人每天可获得的水量不低于40～60升的为安全，不低于20～40升的为基本安全。常年水量不足的，属于农村饮用水不安全。
方便程度：人力取水往返时间不超过10分钟的为安全，取水往返时间不超过20分钟的为基本安全。多数居民需要远距离挑水或拉水，人力取水往返时间超过20分钟，大体相当于水平距离800米，或垂直高差80米的情况，即可认为用水方便程度低。
保证率：供水保证率不低于95%为安全，不低于90%的为基本安全。
2.2最高日用水量：指在设计年限内，一年中用水量最大一日的用水量。在设计农村供水工程时，一般以最高日用水量来确定供水系统中各项构筑物的规模。
2.3日变化系数：是指最高日用水量与平均日用水量的比值，用Kd表示。反映了年内的用水量变化情况，是制水成本分析的重要参数。一般取1.3～1.6，宁夏农村饮水安全工程Kd取1.3。
2.4时变化系数：是指最高日最高时用水量与最高日平均时用水量的比值（最高日平均时用水量等于最高日用水量除以24）用Kh表示，是用来确定供水泵站和配水管网设计流量的重要参数。全日制供水时变化系数Kh：供水规模为Ⅰ至Ⅲ型的取1.8，Ⅳ型的取2.0、∨型的取2.3。定时供水时变化系数Kh取3.0。
2.5供水规模：是指水厂的供水能力，不含水厂自用水量。
2.6管网漏失水量：是指在供水过程中，管道由跑漏滴引起的水量损耗，如管体断裂、锈蚀、管裂漏水；管接口漏水和阀门的漏水以及水表节点的漏水的水量损失。
2.7未预见水量：是指在供水工程中不可预见的水量，包括抢修管网的用水和管网排污用水以及消防用水等。
2.8公共设施：是指由政府或其他社会组织提供的，属于社会公众使用或享用的公共建筑或设备。本导则指学校、机关、医院、饭店、旅馆、公共浴室、商店等建筑。
2.9集中式供水工程：是指以村镇为单位，从水源集中取水，经净化和消毒，水质达到生活饮用水卫生标准后，利用配水管网统一送到用户或集中供水点的供水工程。
2.10 输水管道：是指从水源地到水厂（原水输水）或当水厂距供水区较远时从水厂到配水管网（净水输水）的管。输水管一般可分为干管、支管两级。
2.11 最小服务水头：是指配水管网在用户接管点处应维持的最小水头。
2.12 配水管网：是指向用户配水的管道系统。配水管网一般由干管、支管、入巷管、入户管四级组成。
2.13 联户水表井：在农村安装自来水，为便于管理和抄表，把各家各户的水表集中安装在井内，这样的井称为联户水表井。入户管道从联户水表井引向各家各户，有供水服务中心统一管理。
2.14 供水工程：是指原水的取集、处理及成品水输配的工程设施。通常由取水工程、输水工程、净水工程和配水工程组成。
2.15项目区：是指实施农村饮水安全工程建设的区域，一般由县域或由县以下的多个村镇组成，也可以是跨县的多个村镇的组合。
2.16 设计水平年：是指供水规模达到设计规模的年份，农村供水工程设计水平年是指按基准现状水平年往后推15年的年份。
2.17现状基准水平年：是指编制规划或设计所依据的基础数据的年份，一般是开展规划设计工作的前一年，受条件限制无法得到前一年的数据资料时，可将年份再往前推；

3基本资料收集
3.1 区域划分
3.1.1 按照自然条件、资源特点及经济社会发展状况，本导则将宁夏农村饮水安全工程划分为北部引黄灌区、中部干旱带和南部山区三个不同类型区。
1 北部引黄灌区主要包括贺兰山东麓、引黄自流灌区、陶乐台地、黄河左岸部分、甘塘内陆地区。行政区主要包括石嘴山市惠农区、大武口区和平罗县，银川市的贺兰县、永宁县、西夏区、金凤区、兴庆区，以及灵武市，吴忠市利通区、青铜峡市、中卫市沙坡头区、中宁县等五县（市、区）的引黄灌区部分；
2 中部干旱带是指我区中部多年平均降水量在200～400mm之间的干旱地区。包括吴忠市的盐池县、同心县、红寺堡区及利通区和灵武市的山区；中卫市的海原县、中宁县和沙坡头区的山区；
3 南部山区是指多年平均降水量在400mm以上的黄土丘陵区和土石山区。包括固原市的原州区、隆德县、泾源县、西吉县、彭阳县。
3.1.2 小区域划分
3.2 基本资料收集
3.2.1 收集地理位置与地形资料，主要包括项目区所处的经纬度、海拨高程、供水范围等。根据以下要求收集或测量相应的地形资料。
1 供水工程总体布置图。视图范围大小与复杂程度，一般宜采用1：5000～1：25000比例，图上表示出地形、地物、河流公路等，标出坐标网、等高线或标高点、风玫瑰图（或指北针），给出现有和设计的供水系统，用图例将取水、净水和输配水等工程给出，列出主要工程项目表。
2 净水构筑物、泵房、调节构筑物、水厂应提供1：1000～1：2000地形图；
3 输配水管道的干、支管应提供1：1000～1：2000的带状地形图；
3.2.2 收集气象及自然灾害方面的资料，主要包括降水、蒸发、气温、湿度、日照、最大冻土层深度等；
3.2.3 项目区农村饮水安全工程的现状和运行管理状况。工程现状包括现有水源、供水能力、工程设施及利用情况、人口变化、人均日生活用水量、自来水普及率及饮水现状及存在的问题等。
3.3.4 收集项目区水文及水资源相关资料。
1 工程水源为黄河水时，收集引、扬黄水渠道取水点（取水断面）多年相关资料，并注重对近三年供水流量、年供水量、供水时间及水质等资料分析研究，其中对年内水质变化较大的水源，应附不同时段的水质检测报告。并对取水点（取水断面）有影响的主要供水要素进行调查评价；
2 工程水源为地下水时，收集地下水埋藏深度、含水层厚度、地下水蕴藏量及开采量、补给水源、机井数量、单井出水量、静水位、动水位、水质及其变化情况等资料，应附抽水试验及水质检测报告。特别要对项目区运行多年的老机井运行情况进行调查评价；
3 工程水源为水库水时，收集水库原设计和除险加固设计等技术资料。特别要收集近3～5年水库年际、月际的蓄水量、供水量、水位及水质变化情况等资料，分析评价存在的突出问题。检测水库水质，应附水质检测报告。
4 水源地设计和现状条件下水源地来水量、供水量、供水保证率、供水结构的变化和差异，分析变化的过程和原因，从而分析可能存在的水量不安全的原因，为水量安全评价提供基础资料。
3.2.5 收集项目区工程地质及水文地质资料。要对水源工程、输配水工程和主要建筑物等进行工程地质勘察，提出满足规划设计要求的工程地质资料。

3.2.6
3.2.1 收集项目区农村饮水安全工程现状、工程建设、运行管理、水价、电价及受水区范围引起的地方病等相关资料。
3.2.2 根据范围大小与地形复杂程度，收集1：5000～1：25000现状及规划发展图，用来确定供水系统的范围、水源位置，进行平面布置。
3.2.3 1：1000～1：2000地形图：根据地面标高考虑取水点、净水构筑物、泵房、调节构筑物、水厂等的位置和输配水管的铺设。
3.2.4（3.2.2） 项目区农村饮水安全工程的现状和运行管理状况。工程现状包括现有水源、供水能力、工程设施及利用情况、人口变化、人均日生活用水量、自来水普及率及饮水现状及存在的问题等。
3.2.5 收集项目区与农村饮水安全相关的多年平均气象资料，主要包括降水、蒸发、气温、最大冻土层深度，区域气象灾害、洪灾及其他自然灾害情况等。
3.2.6 收集项目区水文及水资源相关资料。
1 工程水源为黄河水时，收集引、扬黄水渠道取水点（取水断面）多年相关资料，并注重对近三年供水流量、年供水量、供水时间及水质等资料分析研究，其中对年内水质变化较大的水源，应附不同时段的水质检测报告。并对取水点（取水断面）有影响的主要供水要素进行调查评价；
2 工程水源为地下水时，收集地下水埋藏深度、含水层厚度、地下水蕴藏量及开采量、补给水源、机井数量、单井出水量、静水位、动水位、水质及其变化情况等资料，应附抽水试验及水质检测报告。特别要对项目区运行多年的老机井运行情况进行调查评价；
3 工程水源为水库水时，收集水库原设计和除险加固设计等技术资料。特别要收集近3～5年水库年际、月际的蓄水量、供水量、水位及水质变化情况等资料，分析评价存在的突出问题。检测水库水质，应附水质检测报告。
4 水源地设计和现状条件下水源地来水量、供水量、供水保证率、供水结构的变化和差异，分析变化的过程和原因，从而分析可能存在的水量不安全的原因，为水量安全评价提供基础资料。
3.2.7 对选用的水源进行方案论证和技术比较，确定供水水源，并提供有水质检测资质单位的水源水质检测报告。
3.2.8 项目区工程地质及水文地质资料。要对水源工程、输配水工程和主要建筑物等进行工程地质勘察，提出满足规划设计要求的工程地质资料。
3.2.9 收集当地镇（乡）、村建设总体规划及相关规划资料（供电、道路、排水、生态移民等）。
3.2.10 收集动力资料，包括当电网供电条件、电费及柴油价格等。
3.2.11 收集主要材料及设备供应资料，包括水泥、砂石、管材、管件等供应情况及价格。
3.2.12 收集交通运输资料，包括主干道分布情况及运输价格等。
按照5000m3以上、1000-5000m3、1000m3以下不同工程规定勘探、地质、测量等资料。
（1）无论工程规模大小，输水、配水工程均进行工程测量
（2）针对项目特点，经过充分论证，在能够保证设计质量、工程投资等情况下，有针对性的进行测量。
（3）地质对应先提出来下次讨论。
4 工程总体布置
4.1 设计范围
4.2 基本原则
4.2.2 从实际出发，因地制宜，统筹规划，全面安排，使工程规划与新农村和小城镇建设规划相衔接，与生态移民规划相结合，近期和远期相结合。
4.2.3 符合农村饮水安全工程规划范围，满足设计范围内饮水安全要求。
4.2.4 以城乡供水一体化为目标，优先建设规模化集中供水工程。4.2.6 在人口居住集中、有好水源的地区，应优先建设适度规模的集中式供水工程，必要时可跨区域取水、联片供水。(合并)
4.2.5 县城、乡镇自来水厂的周边农村，应优先依托自来水厂的扩建、改建、辐射扩网、延伸配水管线发展自来水、供水到户。
4.2.8 中部干旱带、南部山区宜结合地形条件，选择重力流方式供水。
4.2.9 农村饮水安全工程应按自来水入户设计。
4.2.11 集中供水工程应按供水到户设计，对于人口在200人以下，单独设加压泵站扬程大于100m，拉水距离0.8km范围之内，拉水交通方便，居住相对分散的区域，应设集中供水点，原则不再考虑供水到户。
4.1.2 农村饮水安全工程应按全日制集中供水，自来水入户设计。引黄灌区入户达到95%以上，中南部达到80%以上。
5.1农村供水保证率应满足以下要求
1 用地下水作为供水水源时，取水量应小于允许开采量；
2 用地表水作为供水水源时，干旱年枯水期设计取水保证率不低于95%；
3 对于严重缺水的中部干旱带部分地区,取水保证率不低于90%；

4.1 设计标准
4.1 供水水质应符合现行《生活饮用水卫生标准》GB5749-2006的有关规定；
4.1.3 农村饮水安全工程自然村的覆盖要达到100%；
4.1.4 供水管网中最不利用水点（指水龙头处）的最小服务水头，单层建筑按5m计算，建筑物每增加一层应增加4m，最高不应超过13m。管网最不利用水点应在居住相对较集中的区域确定，不应把居住很高或很远的个别分散住户作为最不利点进行设计。用户水龙头的最大静水头不宜超过40m，超过时应采取减压措施。(防入设计)
4.1.5 集中式供水工程的防洪设计应符合《防洪标准》（GB50201）以及《水利水电工程等级划分及洪水标准》（SL252）的有关规定，可参照表4.1.5确定。
表 4.1.5 供水工程主要建筑物的防洪标准
运行情况
工程类型
Ⅰ～Ⅲ型
Ⅳ～Ⅴ型
设计
20a
10a
校核
50a
30a
4.1.6 集中式供水工程的抗震设计应符合《建筑抗震设计》（GB5011）和《构筑物搞垮设计规范》（GB50191）的有关规定，可参照表4.1.6选择。
表 4.1.6 供水工程主要建筑物的抗震设防标准
行政区域
抗震设防烈度
海原县
8度
银川市（3个市辖区），石嘴山（3个市辖区），平罗、吴忠，贺兰，永宁，
青铜峡，泾源，灵武，固原,西吉，中卫，中宁，同心，隆德
8度
彭阳
7度
盐池
6度
注：供水量5000m3/d上的二型工程，抗震设防烈度提高1度。

4.4 水源选择
4.3.1 水源选择必须进行水资源的勘察。所选水源应水质良好，水量充沛，易于保护。
4.3.3 当水源水质不能满足要求时，应采取相应的净化工艺，使处理后的水质符合现行国家标准《生活饮用水卫生标准》GB5749-2006。
4.3.4 北部引黄灌区水源特点及选择时应注意的问题：
1 深层承压水矿化度变化在0.5-2.0g/l之间，氟化物含量小于1mg/l，受水环境条件和工业污染的影响较小，基本符合地下水Ⅲ类标准，是集中供水工程的主要水源。
2 浅层地下水主要受引黄灌溉补给，矿化度一般在1-3g/l之间。化肥、农药等污染较严重。经常规净化处理后，可以达到国家生活饮用水卫生标准，可作为生活饮用水水源。
4.3.5 中部干旱带水源特点及选择时应注意的问题：
1 中部干旱带的香山、罗山地区地下水水质较好，矿化度小于1g/l，氟化物含量小于1mg/l，污染轻微，基本符合生活饮用水卫生标准，是良好的农村饮水工程水源，但局部地区由于过度开采，对生态环境带来不利影响，需要在做好保护的条件下限制开发。其余大部分地区，地下水资源量少质差，难以集中利用；
2 中部干旱带大部分沟道长流水矿化度偏高，清水河中下游、苦水河、红柳沟等河沟水质矿化度在2.0～5.0g/L之间，部分河段大于5.0g/L，不适合农村饮水安全的水源；
3 中部干旱带饮水安全的主要水源是利用现有的扬黄工程，修建蓄水池，水质净化工程，解决饮水安全问题。
4.3.6 南部山区水源特点及选择时应注意的问题：
1 发源于六盘山两侧的泾河、葫芦河、清水河上游部分支流水质良好，是理想的饮用水水源，也是未来解决中部干旱带及南部山区部分区域城乡饮水的水源；
2 南部地区山泉水出露不多也很分散，水质差别较大。泾源、隆德部分地区可修建截潜工程，解决饮水安全水源；
3 三营以南的清水河和泾河干支流两岸为淡水分布区，地下水矿化度多小于1g/l，无污染，按《生活饮用水水源水质标准》为优良的Ⅰ类水或Ⅱ类水。
4.4工程布置模式
4.1.1 宁夏农村饮水安全工程的水源主要有井水、黄河水、库坝水、截潜水。
4.1.2 不同水源供水模式
1 机井水供水模式

2 黄河水供水模式

3 库坝水供水模式

4 截潜水供水模式

5 设计用水量

5.1 设计用水量
5.1.1 用水对象(范围):居民生活用水、公共建筑用水、畜禽用水、管网漏失水量和未预见水量；
5.1.2 用水定额
1 居民用水定额：包括居民生活用水量、居民散养禽用水量、散用汽车和拖拉机用水量、家庭小作坊生产用水量。
表5.1.2.1 宁夏农村居民高日用水定额 单位：（L/人·d）
供水对象
北部引黄灌区
中部干旱带
南部山区
村庄
50
40
40
乡镇
60
50
50
2 公共设施用水定额：按居民最高日用水量的百分数进行估算，村庄5%，乡镇10%。
3 畜禽最高日用水定额：应根据畜禽饲养方式、种类、数量、用水现状和近期发展计划确定。养殖数量大于表5.1.2.2 规定值，且有长期发展规划时，可按集体或规模化养殖计算。
5.1.2.2 畜禽最高日用水定额 单位：L/（头或只·d）
畜禽类别
奶牛
大家畜
羊
鸡
猪
数量（头或只）
20
30
400
4000
60
用水定额（L/（头或只·d））
100
60
5
0.5
30
注：大家畜包括骡、驴、马、育成牛等。
4 水厂自用水定额：根据不同的水源及处理工艺，按最高日用水量的百分数估算：
1）只进行消毒处理的供水系统不计水厂自用水量；
2）构筑物常规处理取5%，一体机常规处理取10%；
3）特殊水质水理根据工艺要求确定，最多不大于30%。
5.1.3 设计用水量
1 居民生活用水量Q1
（5.1.3.1）
式中：Q1—居民生活用水量，m3/d。
q—宁夏农村居民最高日用水定额，可按表5.1.2.1确定，L/（人·d）。
P—设计用水居民人数，人；
若该供水区域没有向集镇发展的可能，则P为供水范围内的现状常住人口数，其中包括无当地户籍的常住人口。
若供水区域有向集镇发展的可能，需考虑人口自然增长率和机械增长率，则
（5.1.3.2）
式中：P—设计用水居民人数，人；
P0—供水范围内的现状常住人口数，其中包括无当地户籍的常住人口，人；
R—设计年限内人口的自然增长率，可根据当地近年来的人口自然增长率确定；
n —工程设计年限，a；
P1—设计年限内人口的机械增长总数，可根据表6.2.1.1村镇城镇化率进行计算。
表5.1.3 人口自然增长率、城镇化率
区域
人口自然增长率（‰）
城镇化率（%））
备注
正常
回族居住区
引黄灌区
8
8
50
城市化率结合项目区实际情况合理确定
中部干旱带
10
11
40
南部山区
10
12
35
2 公共设施用水量Q2
农村供水工程公共设施用水量包括学校、医院、乡镇机关、商住户、以及上述设施内的绿化、道路洒水等。按最高日用水量的百分数估算。
3 畜禽饲养用水量Q3

Q3=∑（该类型畜禽用水量定额×数量） （5.1.3.3）
4. 管网漏失水量和未预见水量:宜按上述用水量之和的10%～15%取值。村庄取较低值，乡镇取较大值。
5.最高日设计用水量Qd

Qd=(1.1～1.15)(Q1+Q2+Q3) (m3/d) （5.1.3.4）

6.1.5 水源取水量：一般按最高日设计用水量加水厂自用水量。

6 输水与配水工程设计
6.1 布置原则
6.1.3 工程布置应尽量避开不良地质地段，尽量少占或不占农田。
6.1.4 与当地的发展规划上结合，较大工程可考虑近远期结合和分步实施的可能。
6.3.1 线路选择与布置
输配水管道线路选择与布置在满足相关规范要求的前提下，还应注意以下几点：
1 输水管道一般按单管布置，特殊情况如需布置成双管时，经过分析论证确定；
2 重力流输水管道，地形高差超过60m并有富余水头时，应在适当位置设减压设施；
3 非满流的策略输水管道，必要时还应设置跌水井或控制水位的措施；
4 在南部山区和中部干旱带地形高差较大时，根据供水水压要求和分压供水的需要在适宜的位置设加压泵站或减压设施；
5 农村供水工程不考虑消防用水，重要的村镇经分析论证确定消火栓的位置及数量。

6.2水力计算

6.2.1 管道流量确定
1 输水管设计流量的确定应符合下列规定：
1）水源到水厂的输水管的设计流量，应按最高日供水量、水厂自用水量及输水管漏损水量之和除以水厂工作时间(术语)计算确定；
2）水厂到配水管网的输水管的设计流量，当配水管网设有高位水池或水塔等调节构筑物时，应按最高日最高时用水条件下，有水厂负担的供水量计算确定；配水管网无调节构筑物时，应按最高日最高时流量确定。
3）输水管道的设计流速宜采用经济流速，原水管道的设计流速不宜0.6m/s。
2 配水管网各管段的设计流量，应根据以下要求确定：
1）管网中所有管段的沿线出流量之和应等于最高日最高时用水量。各管段的沿线出流量，可根据人均用水当量和各管段用水人口、用水大户的配水流量计算确定；
2）树枝状管网的管段设计流量，可按其沿线出流量的50%加上其下游各管段沿线出流量计算；
3）环状管网的管段设计流量，应通过管网平差计算确定。
6.2.2 流速及管径
1 输配水管道的经济流速可参考表6.2.2.1确定。
表 6.2.2.1 输配水管道经济流速
管径（mm）
小于150
150～300
大于300
经济流速（m/s）
0.5～1.0
0.7～1.2
0.8～1.4
2 入巷管一般选择塑料管，管径可根据对照表6.2.2.2选择。

表6.2.2.2 农村饮水安全入巷管选择
管径（mm）
25
32
40
50
63
75
90
最大负担户数
10
15
30
50
80
100
120
3 入户管室内管材应选择PE、PPR管，管径一般为25mm。
6.2.3 沿程水头损失计算
1 PVC塑料管
（6.2.3.1）
式中 h—沿程水头损失（m）;
L—管段长度（m）;
q—管段流量，m3/s;
D—管道内径（m）。
2 混凝土管、钢筋混凝土管、玻璃钢管等
（6.3.3.2）
式中 h—沿程水头损失（m）;
q—管段流量，m3/s;
L—管段长度（m）;
D—管道内径（m）。
n—粗糙系数，应根据管道内壁光滑程度确定，不同的管材可根据表6.2.3选取。
表6.2.3 各种管材粗糙系数表
管材
粗糙系数n
钢筋混凝土管、预应力钢筋混凝土管
0.014
PCCP管
0.013
玻璃钢管
0.009
水泥砂浆内衬的球墨铸铁管
0.012
钢管
0.012
涂塑内衬钢管
0.0105
3 钢管、铸铁管
当ν＜1.2m/s时， （6.3.1.3）
当ν≥1.2m/s时 （6.3.1.4）
式中：v—管内流速，m/s；
d—管道内径，m；
6.3.4 局部水头损失计算
可按其沿程水头损失的5-10%计算。其中，引黄自流灌区取7%，其他中部和南部不超过12%。对于特殊情况经论证后合理确定。
6.3输配水工程设计
7.3 设施
7.3.1 基本原则
7.3.2 管床 管床、镇墩、阀井、联户水表井、管线桩。
1 管沟开挖
1）机械开槽，槽底预留20cm，由人工清理槽底，管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等；
2）管沟开挖断面为矩形，开挖边坡：岩石为1:0.2，沙壤土为1:0.3，细沙为1:0.5：
3）管沟底开挖最小宽度：管径小于200mm,管外侧20cm；管径大于200mm，管外侧30cm。
2 管床处理
1）非湿陷性黄土，无特殊要求的，原土夯实；
2）二级以上自重湿陷性黄土，原则上素土夯实1m，3：7灰土垫层0.3～0.5m。特殊情况下需经分析论证。
3 回填
1）回填土应充分利用开挖的土方；
2）管槽回填时，管道两侧的填土应均匀交替施工，以免因侧向土压力造成管道变形。两侧回填土的高差控制在250mm；
3）管顶以上厚0.2m的回填土应分层碾压，铺土厚度控制在250mm以下，含水量16%±2%，压实度0.9。管顶0.2m以上的回填土不要求压实；
4）夯填机具施工单位自定；
5）管槽回填土须在管道安装验收，并进行试运行后再进行施工。
7.3.3 镇墩
1 镇墩设置原则
1）管径大于200mm的管道，铺设角度大于 度，一般设置镇墩；
2）管径在100mm～200mm的管道，当压力大于1.6MPa，在转弯处原则上设置镇墩；
3）管径大于500mm的直管段，镇墩间距一般为500m。
2 镇墩的尺寸
镇的尺寸大小要通过计算确定，农村饮水安全工程可参考以下确定：
1）管道直径小于200mm时，镇墩单侧厚度为2倍管径；
2）管道直径大于500mm时，镇墩单侧厚度为1.5倍管径。
3 镇墩应采用C15砼现浇。
7.3.4 阀井
1 阀进结构

2 阀井材料

7.3.5 联户水表井
1 联户水表井分户数量：山区5－6户，川区8－10户；
2 联户水表井的深度不小于2m,且应有防冻措施；
3 联户水表井结构应满足典型设计要求。
7.3.6 管线桩
1 管线桩设置原则
1）联户水表井前各管线均应设管线桩；
2）管线桩间距200m，遇到转弯、交叉建筑物等需增设管线桩；
2 管线桩要求
1）管线桩应统一规格、统一编号，标出水流方向；
2）管线桩应采用混凝土桩，桩长100cm,断面15*15cm；
3）管线桩地下埋深70cm，地上30cm。

6.3.2 输配水管道敷设
1 管顶应埋设于冰冻线以下，一般应大于1.5m。
2 当供水管道与污水管道交叉时，供水管道应布置在上方，且接口不得重叠；当供水管敷设在下面时，应采用钢管或设钢套管，套管伸出交叉管的长度，每端不应小于3m，套管两端应采用防水材料封闭。
4 供水管道与建筑物、铁路和其他管道的水平净距，应根据建筑物基础结构、路面种类、管道埋深、工作压力、管径，管道上附属构筑物大小、卫生安全、施工管理等条件确定。供水管道与其他工程物的水平净距见表7.3.3。
表7.4.1 供水管道与其他工程物的水平间距
构筑物名称
与供水管道的
水平净距（m）
构筑物名称
与供水管道的水平净距（m）
铁路远期路堤坡脚
5
热力管
1.5
铁路远期路堑坡顶
10
街树中心
1.5
建筑红线
5
通讯及照明杆
1.0
低、中压煤气管（＜1.5kg/cm2）
1.0
高压电杆支座
3.0
次高压煤气管（1.5~3.0 kg/cm2）
1.5
电力电缆
1.0
高压煤气管（3.0~8.0 kg/cm2）
2.0

6.3.3 地基处理

6.3.5 辅助设备配置
6.3.6 防洪
6.3.7

6.2.1输水水力计算：管径、流量、流速、糙率、水头损失、沿程损失等。
6.2.2配水水力计算
6.3输水工程设计：线路设计、管道铺设、地基处理、镇墩设计、辅助设备配置（包括计量）、防洪等。
6.4配水工程设计：线路设计、管道铺设、地基处理、镇墩设计、辅助设备配置（包括计量）等。
水力学计算统一格式

7 管材及主要设备
7.1 管材
7.1.1 选用原则
1 管材的选择主要取决于管道承受的水压、外部荷载、地质及施工条件、供水可靠性要求、使用年限、价格及市场供应情况等；
2 按照供水工程设计和运行的要求，供水管道应具有良好的耐压性和封闭性，管道材料应耐腐蚀，内壁光滑不结垢、管路通畅、水管接口应施工简便，使管网运行可靠、安全，水质稳定，节省输水能量。
3 管材选择应考虑当地自然环境、地域特点、市场供应及售后服务等；
4 供水工程设计、施工及运行管理人员必须掌握水管材料的种类、性能、规格、供应情况等，才能做到合理选用管材，保证管网安全供水。
7.1.2 宁夏农村饮水常用管材特性
表7.1.2 农村饮水安全工程管材综合性能比较
　管材
适应管径(mm)
适应压强
外荷载
价格
适应
防腐
重量
施工难度
接口
(MPa)
地形
密封
PVC-U
20-500
≤2.5
中
低
强
强
轻
易
好
PVC-M
20-500
≤2.0
中
低
强
强
轻
易
好
PE管道
32-800
≤1.6
中
高
强
强
中
中
中
夹砂玻璃钢管
300-1600
≤3.0
中
低
差
中
中
中
差
环氧玻璃钢管
40-800
≤5.0
中
低
差
强
中
中
好
钢管
80-2000
3.0-16.0
高
中
中
差
中
难
中
球墨铸铁
80-2000
≤4.0
高
中
中
中
中
中
中
PCP
400-2000
≤1.0
一般
低
差
中
重
难
中
PCCP
400-3000
≤2.0
一般
高
差
中
重
难
中
7.1.3 管材选择
1 输配水管材的选择应根据管径、设计内水压力大小，通过多方案经济技术比较确定；
2 选用管材的公称压力应不小于设计内水压力；设计内水压力，可按表7.1.3确定；
表7.1.3 不同管材的设计内水压力 单位：MPa
管材各类
最大工作压力P
设计内水压力
钢管
P
P+0.5≥0.9
塑料管
P
1.5P
铸铁管
P≤0.5
2P
P>0.5
P+0.5
混凝土管
P
1.5P
玻璃钢管
P
1.5P
钢筒管
P
1.5P
注1：塑料管包括聚乙烯管、硬聚氯乙烯管、聚氯丙烯管；铸铁管包括普通灰口铸铁管、球墨铸铁管等；混凝土管包括钢筋混凝土管、预应力混凝土管等。
注2：最水工作压力应根据工作时的最大动水压力和不输水时的最大静水压力确定。
7.2.2 管件

7.2 主要设备
7.2.1选用原则
1 安全可靠,经济合理,便于施工,有利维护,技术先进.
2 技术成熟,已有市场
3 适应当地自然环境和地域特点.
7.2.3 计量设备
1 布置
7.2.4 排气补气阀
3 排气补气阀一般选择复合型自动排气补气阀,
1 排气补气阀的设置
1）在管道敷设凸起点应设排气补气阀；
2）管道直径小于400mm的直管段排气补气阀的间距一般为500m～1000m；
2 管道直径小于400mm的，排气补气阀直径可参照表7.2.4选用。管径大于400mm时，进排气阀的口径及间距应根据地形条件、管道布置，通过水锤分析计算后论证确定。
表 7.2.4 进排气补气阀选用
管道直径DN(mm)
排气阀直径dn(mm)
管道直径DN(mm)
排气阀直径dn(mm)
100
50
250
65
125
50
300
80
150
50
350
80
200
65
400
80
2 主要参数
1）口径
2）压力
3）温度
4）材质

7.2.5 放空阀
1 放空阀设置原则
1）树状配水管网的末端应设泄水阀；
2）放空阀应设在管道凹处，管径大于200mm间距为3km左右，管径小于200mm间距为4km左右；
2 放空阀口径应为管道直径的1/5～1/3，可参照表7.2.5选用。
表7.2.5 放空阀选用表
干管直径
排水管直径
排水阀门直径
干管直径
排水管直径
排水阀门直径
DN (mm)
dn(mm)
(mm)
DN (mm)
dn(mm)
(mm)
200
80
80
450
150
150
250
80
80
200
200
300
80
80
500
150
150
350
80
80
200
200
400
100
100
600
150
150
150
150
200
200
3 主要参数及选型
1）口径
2）工作压力
3）类型选择
4）材质要求
7.2.6 检修阀（控制阀）
1 检修阀设置应满足下列要求：
1）输水管道的始点、终点、分叉处以及穿越河道、铁路、公路段，应根据工程的具体情况和有关部门的规定设置阀井；
2）管径大于200mm间距为3km左右，管径小于200mm间距为4km左右；
3）输水干管与支管交叉处、配水干管与支管交叉处、配水干（支）管与入巷管交叉处一般均应设阀（控制阀）。
2 主要参数及选型
1）口径
2）工作压力
3）类型选择
4）材质要求
7.2.7 减压阀(减压池)
1 减压阀(减压池)设计的原则
1）在地形变化不大时，应设减压池；
2）地形变化大时，应设减压阀；
3）具体采用哪种装置，应通过技术经济分析选择。
2 在下列条件下应考虑设置减压装置：
1）当上级管道压力大于下级管道压力时；
2）用户水龙头的最大静水头超过40m时；
3）重力流输水管道，地形高差超过60m并有富余水头时；
3 减压阀的主要参数
7.2.8 测压表
1 水泵进、出水应设真空表和压力表；
2 输配水管网一般不设压力表。
7.2.9 水位计
1 在调蓄水池（高位蓄水池）应设水位；
2
7.2.10 伸缩节

7.2.11 水锤消除阀
7.2.12 橡胶圈

检修阀、减压阀和减压池、水表、测压表、水位计、伸缩节、水锤消除阀、橡胶止水带。

8 主要构筑物
8.1调蓄水池
8.3.1 调蓄水池功能

（规范和绿皮书上的内容）
8.3.2 主要原则
1 在南部山区和中部干旱带有适宜高地，且地质条件良好，管护方便时，经充分论证提出设置调蓄水池依据；
2 调蓄水池有效容积应根据供水量、地形条件等通过计算确定，在缺少资料时按最高日用水量的20%～30%设计；
3 调蓄水池按容积大小可分为：小型（50m3
