大禹水利科学技术奖申报书.docx

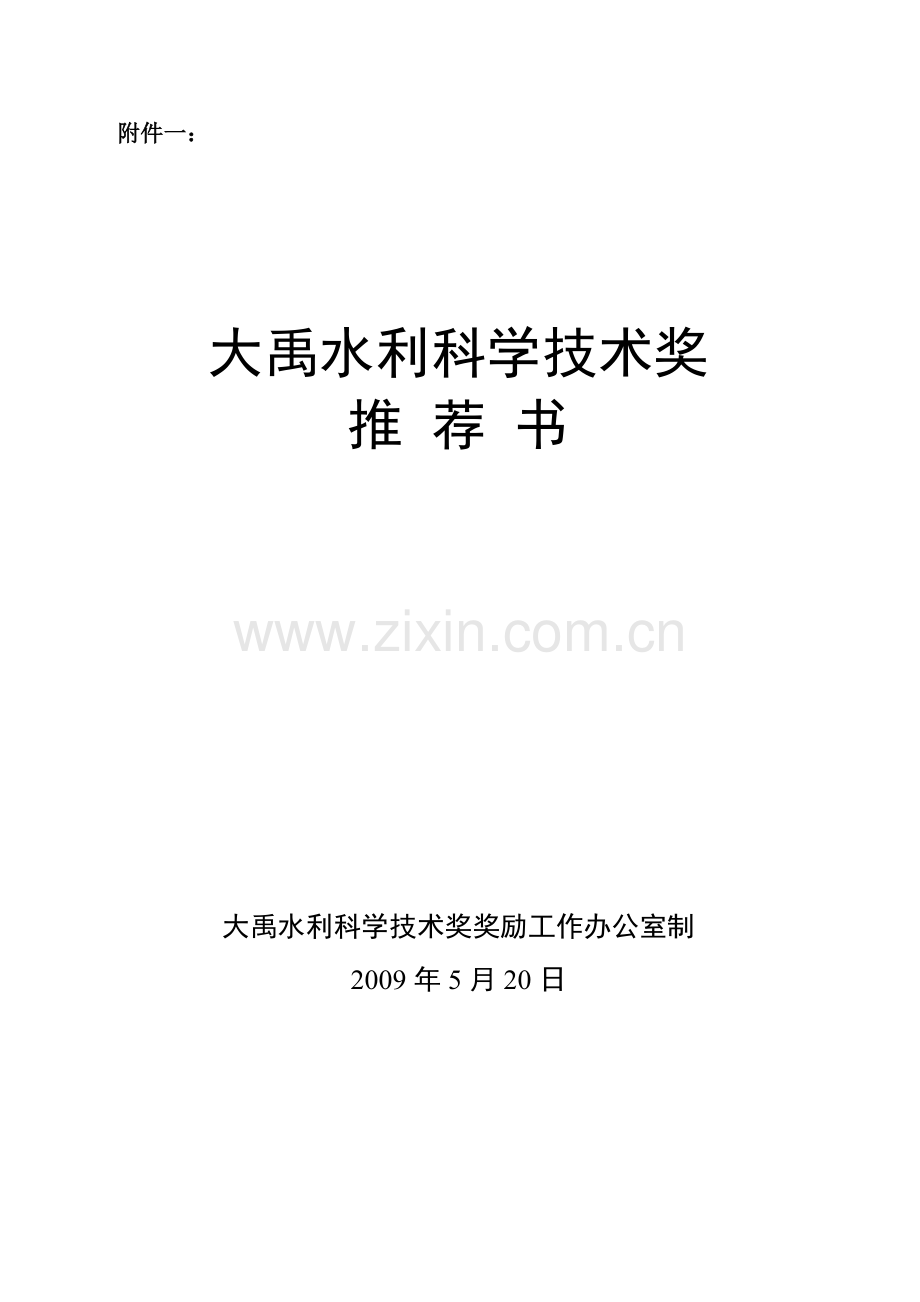

附件一：

大禹水利科学技术奖
推 荐 书

大禹水利科学技术奖奖励工作办公室制
2009年5月20日

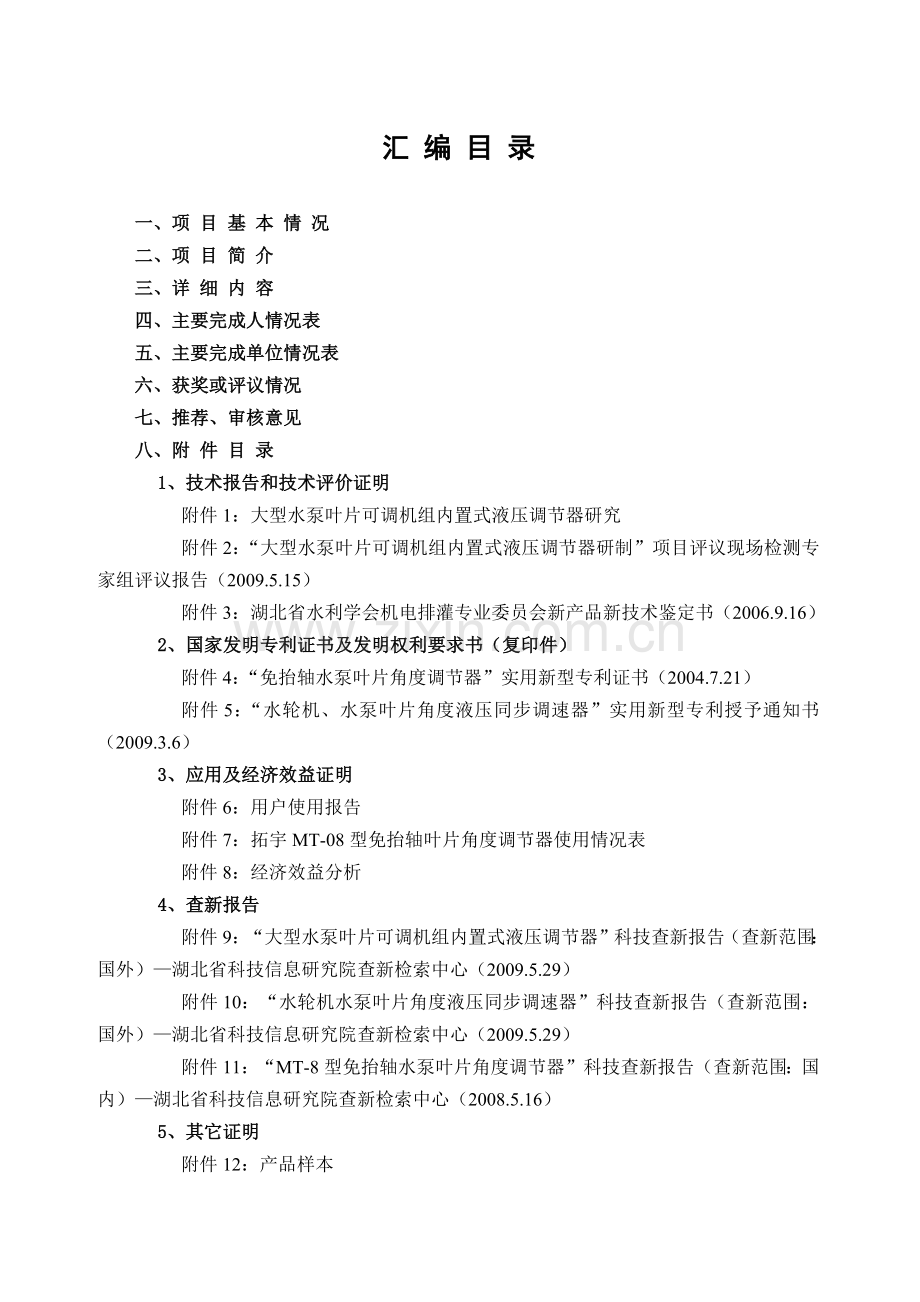

汇 编 目 录

一、项 目 基 本 情 况
二、项 目 简 介
三、详 细 内 容
四、主要完成人情况表
五、主要完成单位情况表
六、获奖或评议情况
七、推荐、审核意见
八、附 件 目 录
1、技术报告和技术评价证明
附件1：大型水泵叶片可调机组内置式液压调节器研究
附件2：“大型水泵叶片可调机组内置式液压调节器研制”项目评议现场检测专家组评议报告（2009.5.15）
附件3：湖北省水利学会机电排灌专业委员会新产品新技术鉴定书（2006.9.16）
2、国家发明专利证书及发明权利要求书（复印件）
附件4：“免抬轴水泵叶片角度调节器”实用新型专利证书（2004.7.21）
附件5：“水轮机、水泵叶片角度液压同步调速器”实用新型专利授予通知书（2009.3.6）
3、应用及经济效益证明
附件6：用户使用报告
附件7：拓宇MT-08型免抬轴叶片角度调节器使用情况表
附件8：经济效益分析
4、查新报告
附件9：“大型水泵叶片可调机组内置式液压调节器”科技查新报告（查新范围：国外）—湖北省科技信息研究院查新检索中心（2009.5.29）
附件10：“水轮机水泵叶片角度液压同步调速器”科技查新报告（查新范围：国外）—湖北省科技信息研究院查新检索中心（2009.5.29）
附件11：“MT-8型免抬轴水泵叶片角度调节器”科技查新报告（查新范围：国内）—湖北省科技信息研究院查新检索中心（2008.5.16）
5、其它证明
附件12：产品样本
一、项 目 基 本 情 况

序号： 编号：

项目名称

大型水泵叶片可调机组内置式液压调节器研制
主要完成人
黄 诚 陈 坚 黄凯歌 周龙才 黄金明
叶渊杰 秦绍芝 徐艳茹 吴有权 谢 华
彭剑飞 宋元胜
主要完成单位
湖北省公安县拓宇水利水电自动控制设备厂
武汉大学
申报单位
湖北省公安县拓宇水利水电自动控制设备厂
申报日期
2009年5月20日
主 题 词
大型水泵；叶片调节；内置式液压；调节机构
学科分类
名称：水力机械 代码： 570.30
任务来源
A．国家计划√ B．部、委 C．省、市、自治区
D．基金资助 E．其他单位委托 F．中外合作
G．自选 H．其它 I．非职务
计划名称
和编号
“十一五”国家科技支撑计划重点项目
课题名称：灌区大型泵站改造关键技术研究
课题编号：2006BAD11B07
项目起止时间
起始：2000年6月1日
完成：2009 年5月15日

二、项 目 简 介

项目名称：
（项目所属科学技术领域、主要内容、特点及应用推广情况）

本项目属于流体机械及工程（水力机械）领域，为新研发的一种水泵叶片调节机构，主要用于大型水泵叶片角度调节，以适应工况变化、扩大性能范围，保证机组安全、高效运转。
本研究提出的调节器与传统的调节器比，具有以下特点：
1）采用上置式、内供油、无泄漏、随动超高压液压站；
2）将调节器本体装于机组主轴顶端，与转子同轴旋转，它改变了调节器调节力的着力点，变传统机械调节的外力为内力，从根本上消除了调节器轴承发热、烧损、机组抬轴等故障或事故，大大提高了叶片调节操作和主机运行的可靠性；
3）与传统液压调节器比，省去外供油设备，维护简单方便，无环境污染，且系统稳定性好；
4）结构简单、体积小，重量轻、造价低，综合性能指标好。
目前已开发出口径1.6m和2.8m大泵的配套产品，并成功应用于国内28座大型泵站、148台大型立式机组，从中获得的经济效益和社会效益巨大。在大型泵站的建设与更新改造中有重大推广价值，亦可在水电站中推广采用。

（限500个汉字）
三、详 细 内 容

1、立项背景（相关科学技术状况及其存在问题）：

大型轴流泵和混流泵机组在世界各国防洪排涝、工农业供水、跨流域调水等工程中具有极其重要的地位，由于单机流量和配套功率大，工况变化无常，对安全和经济运行要求高，因而其性能调节手段极其重要，通常将叶片调节技术视为一个国家大泵发展水平的重要标志之一。目前世界上大泵有机械式调节和液压式调节两种，其中机械式调节因运行中存在机组抬轴、调节器轴承发热乃至烧损等问题，工作不可靠；液压式调节需要配套外供油设备，不仅投入高，维护管理工作量大，而且因工作压力大时漏油，系统工作不稳定，对环境和水质有污染。
本项目在总结以往经验的基础上，提出了一种全新的叶片调节机构，采用了液压调节、内供油形式，取代了传统的机械调节和液压调节，克服了上述调节器的弊病。该项研究自1998年开始，经过近10年的努力，终获成功。它作为新一代节能、环保型产品，在目前我国大型泵站的建设和更新改造中，将具有极大的推广和应用价值，并能从中获得巨大的经济效益和社会效益。

（限500个汉字）

2、详细科学技术内容（总体思路、技术方案、实施效果）：

本研究在总结大泵调节技术发展的历史和现状、剖析了现有叶片调节机构存在的问题后，综合运用了机械运动学、刚体力学、液压传动和泵等多门学科的基础理论知识，构建出一种全新的叶片调节机构模型，经过近10年的试验、研究和改进，最后宣告成功。
新型调节器由液压站、油缸和支架三部分组成，结构简单，与传统的液压调节比，系统大为简化。液压站提供高压油推动活塞和调节杆作上下往复运动，然后通过叶片转动机构带动叶片旋转，以实现叶片角度调节。新型调节器的关键技术在于整体结构的优化和采用了微型高压同步液压站技术；它改变了现有调节器推力轴承的着力点，将调节器的本体装在机组主轴的顶端，并与转子同轴旋转，从而将调节的外力变为内力，从根本上消除了调节器轴承发热、烧损、机组抬轴等事故，大大地提高了叶片调节操作和主机运行的可靠性。6年多来，经国内28座大型泵站、148台大型立式机组的使用证明，该调节器的各项技术性能和经济指标较优。

（限500个汉字）

3、创新点：

1）采用上置式、内供油、无泄漏、随动超高压液压站，通过优化集成，提出了一种全新的叶片调节器。
2）改变了现有机械式调节器推力轴承的着力点，将调节器的本体装在机组主轴的顶端，并与转子同轴旋转，从而将调节的外力变为内力，从根本上消除了调节器轴承发热烧损、机组抬轴事故，大大地提高了叶片调节操作和主机运行的可靠性。
3）运用机械运动学和刚体力学的基本理论和知识，首次从理论上证明了：抬轴并非泵的固有特性。装有传统机械调节器的泵由于机械本身的原因，在某些工况下会引起抬轴。
（限400个汉字）
4、获得专利情况：
国别
专 利 号
项 目 名 称
中国
0325453.3
免抬轴水泵叶片角度调节器
中国
200810048916.9
水轮机、水泵叶片角度液压同步调节器

5、保密要点：

（无特殊要求）

（限50个汉字）

四、主要完成人情况表

第1完成人
姓名：黄 诚
性别：男
民族：汉
籍 贯
湖北省公安县
出生：1972年6月28日
政治面目

联系电话
0716-5702222
工作单位
湖北省公安县拓宇水利水电自动控制设备厂
E-mail
45507561@
通讯地址
湖北省公安县闸口泵站
邮 编
434309
毕业学校
公安一中
毕业时间
1992.6
文化程度
高中
职务/职称
经理、技师
专业特长
水利机械
外语语种
英语
熟练程度
A.精通 B.熟练 C.良好 D.一般√
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）集合社会各种资源，组织科研力量，进行调节器的技术攻关，获得“免抬轴水泵叶片角度调节器”、“水轮机，水泵叶片角度液压同步调节器”产品专利，研制出大型水泵叶片可调机组内置式液压调节器。
2）提出新型调节器的模型，并对其进行反复试验和改进。
3）提供资金保障，组织调节器的开发和生产，协调各方关系，进行产品应用推广。

本人签字：

2009年5月15日

第2完成人
姓名：陈 坚
性别：男
民族：汉
籍 贯
湖北省咸宁市
出生：1950年11月10日
政治面目
中共党员
联系电话
027-68774362（办）
工作单位
武汉大学水利水电学院
E-mail
shuchen@
通讯地址
湖北省武汉市东湖南路8号
武汉大学 水利水电学院
邮 编
430072
毕业学校
武汉水利
电力学院
毕业时间
1974.6
文化程度
研究生
职务/职称
研究所所长、教授
专业特长
水力机械
外语语种
英语
熟练程度
A.精通 B.熟练√ C.良好 D.一般
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）对国内外大型水泵叶片调节机构的发展和使用情况进行系统的分析研究，指出其中存在的问题和改进方向；
2）全面把握该课题的研究方向，与该调节器的研制和生产单位友好协作，对其技术的研发、产品转化提供技术指导；
3）结合“十一五”支撑国家计划重点项目－大型灌区泵站改造关键技术研究，主持 “大型水泵叶片可调机组内置式液压调节器研究”课题，提交了有创新意义的研究成果；
4）为该产品的研发、试制、推广和应用提供理论和技术支撑。

本人签字：

2009年5月15日

第3完成人
姓名：黄凯歌
性别：男
民族：汉
籍 贯
湖北省公安县
出生：1976年10月8日
政治面目

联系电话
0716-5702222
工作单位
湖北省公安县拓宇水利水电自动控制设备厂
E-mail

通讯地址
湖北省公安县闸口泵站
邮 编
434309
毕业学校
公安一中
毕业时间
1996.6
文化程度
高中
职务/职称
技师
专业特长
水利机械
外语语种
英语
熟练程度
A.精通 B.熟练 C.良好 D.一般√
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助进行大型水泵叶片可调机组内置式液压调节器的研制与生产；
2）协助进行产品的应用推广。

本人签字：

2009 年5月15日

日

第4完成人
姓名： 周龙才
性别：男
民族：汉
籍 贯
湖北省随州市
出生：1972年8月15日
政治面目

联系电话
027-68772652
工作单位
武汉大学水利水电学院
E-mail
zlcgood@
通讯地址
湖北省武汉市东湖南路8号
武汉大学 水利水电学院
邮 编
430072
毕业学校
武汉大学
毕业时间
2002.12
文化程度
博士
职务/职称
副教授
专业特长
水利水电工程
外语语种
英语
熟练程度
A.精通 B.熟练√ C.良好 D.一般
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助完成“大型水泵叶片可调机组内置式液压调节器研究”项目；
2）对研制方案和试验推广总体上把关，为该产品的研发、试制、推广和应用提供理论和技术支撑。

本人签字：

2009年5月15日

第5完成人
姓名：黄金明
性别：男
民族：汉
籍 贯
湖北省公安县
出生：1946年10月1日
政治面目
中共党员
联系电话
13886635458
工作单位
湖北省公安县拓宇水利水电自动控制设备厂
E-mail
JMHUANG@
通讯地址
湖北省公安县闸口泵站
邮 编
434309
毕业学校
公安八中
毕业时间
1965
文化程度
大专
职务/职称
工程师
专业特长
水利机械
外语语种
英语
熟练程度
A.精通 B.熟练 C.良好 D.一般√
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）总结经验，构思方案，提出有重大创新意义的调节器模型，并对其进行反复试验和改进，协助进行大型水泵叶片可调机组内置式液压调节器的研制与生产。
2）负责进行产品应用推广。

本人签字：

2009年5月15日

第6完成人
姓名：叶渊杰
性别：男
民族：汉
籍 贯
江西省赣州市
出生：1983年10月15日
政治面目
中共党员
联系电话
15172492028
工作单位
武汉大学 水利水电学院
E-mail
yeyeye0401@
通讯地址
湖北省武汉市东湖南路8号
武汉大学 水利水电学院
邮 编
430072
毕业学校
扬州大学
毕业时间
2008.6
文化程度
研究生在读
职务/职称

专业特长
水利水电工程
外语语种
英语
熟练程度
A.精通 B.熟练√ C.良好 D.一般
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助完成“大型水泵叶片可调机组内置式液压调节器研究”项目；
2）利用刚体力学、泵等学科的原理和知识，对新型调节器进行了理论分析和计算；推导了调节力的计算公式、活塞行程与叶片转角关系的方程式，提出了有创新意义的理论分析与计算成果。

本人签字：

2009年5月15日

第7完成人
姓名：秦绍芝
性别：男
民族：汉
籍 贯
湖北省公安县
出生：1951年6月22日
政治面目
中共党员
联系电话
13707213661
工作单位
湖北省公安县拓宇水利水电自动控制设备厂
E-mail

通讯地址
湖北省公安县水利局
邮 编
434309
毕业学校
湖北函大
毕业时间
1987
文化程度
高中
职务/职称
工程师
专业特长
水利机械
外语语种
英语
熟练程度
A.精通 B.熟练 C.良好 D.一般√
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助进行大型水泵叶片可调机组内置式液压调节器的研制与生产。
2）协助进行产品应用推广。

本人签字：

2009 年5月15日

第8完成人
姓名：徐艳茹
性别：女
民族：汉
籍 贯
宁夏 贺兰县
出生：1985年10月5日
政治面目
中共党员
联系电话
13016418293
工作单位
武汉大学 水利水电学院
E-mail
Bluebird3@
通讯地址
湖北省武汉市东湖南路8号
武汉大学 水利水电学院
邮 编
430072
毕业学校
武汉大学
毕业时间
2008.6
文化程度
研究生在读
职务/职称

专业特长
水利水电工程
外语语种
英语
熟练程度
A.精通 B.熟练√ C.良好 D.一般
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助完成“大型水泵叶片可调机组内置式液压调节器研究”项目；
2）利用刚体力学、泵等学科的原理和知识，对新型调节器进行分析和计算；特别是对机组抬轴问题进行了力学分析计算，得出了很有意义的独创性结论。

本人签字：

2009年5月15日

第9完成人
姓名：吴有权
性别：男
民族：汉
籍 贯
湖北省公安县
出生：1972年10月10日
政治面目
中共党员
联系电话
0716-5702402
13872286956
工作单位
湖北省公安县闸口电排站
管理处
E-mail

通讯地址
湖北省公安县闸口电排站
管理处
邮 编
434309
毕业学校
公安一中
毕业时间
1992.6
文化程度
高中
职务/职称
副处长、助工
专业特长
水利机械
外语语种
英语
熟练程度
A.精通 B.熟练 C.良好 D.一般√
项目的起止时间
2000年6月1日至2009年5月15日
创 造 性 贡 献

1）协助进行大型水泵叶片可调机组内置式液压调节器的研制与生产；
2）协助进行产品应用推广。

本人签字：

2009 年5月15日

五、主要完成单位情况表

序号

单 位 名 称
（盖章）
通 信 地 址
邮编
开户银行
银行帐号
1

湖北省公安县拓宇水利水电自动控制设备厂
湖北省公安县闸口镇
湖北省公安县拓宇水利水电自动控制设备厂
434309
中国农业银行公安支行闸口分理处
281201040000600
2

武汉大学
湖北省武汉市武昌珞珈山
武汉大学
430072
中国银行水大支行（846006）
813416077608091001

六、获奖或评议情况

成果获奖情况（推荐单位设奖）
获奖时间
获 奖 名 称
获奖等级
授奖部门

(未申报)

专家评议情况（推荐单位未设奖）

(专家评议情况见下页)

七、推荐、审核意见

完成单位审核意见：

大型水泵叶片可调机组内置式液压调节器是我单位以黄诚同志为代表的科研课题小组，同武汉大学经过近10年的努力联合开发研制而成的。该调节器构思巧妙，技术上属全面创新，社会效益和经济效益巨大，且具有巨大的推广和应用价值，其成果实属国内外首创。
经审查，《大禹水利科学技术奖推荐书》中材料真实，内容详尽，同意申报2009年度“大禹水利科学技术奖”。

（盖章）

2009年5月20日

推荐单位推荐意见：

大型水泵叶片调节机构是调节工况、扩大性能范围，保证泵站安全高效运转的最重要设施之一，在泵站防洪保安及供水、调水工程中具有非常重要的地位。现有的机械调节器在运行中容易引起抬轴，轴承发热、烧损，工作不可靠；液压调节需要庞杂的外供油设备，因漏油影响油压，系统不稳定，对环境有污染，且投资和运行费用高，维护管理都不方便。本研究提出的新型调节器较好地解决了上述问题，现已批量生产，已被国内多家单位使用。经实践证明已在节省资源、节约投资、缩短建设周期、提高生产安全保障水平、提高机组运行质量、保护环境等方面做出了创造性贡献，已取得了巨大的经济效益和社会效益。经复核，同意推荐申报2009年度“大禹水利科学技术奖”。

（盖章）

2009年5月20日

附件三
大禹水利科学技术奖申报项目介绍

项目名称： 大型水泵叶片可调机组内置式液压调节器研制

（项目所属科学技术领域、主要内容、特点及应用推广情况、
附2－3张图片，JPG格式）

本项目属于流体机械及工程（水力机械）领域，为新研发的一种水泵叶片调节机构，主要用于大型水泵叶片角度调节，以适应工况变化、扩大性能范围，保证机组安全、高效运转。
本项目在总结国内外大型水泵叶片调节机构研究、应用的历史和现状后，针对目前存在的主要问题，构建了一种全新的叶片调节机构模型，经过近10年的反复试验研究、改进和试用，最后形成国内外最具推广价值的创新性产品之一。
本研究提出的调节器与传统的调节器比，具有以下特点：
1）采用上置式、内供油、无泄漏、随动超高压液压站；
2）将调节器本体装于机组主轴顶端，与转子同轴旋转，它改变了调节器调节力的着力点，变传统机械调节的外力为内力，从根本上消除了调节器轴承发热、烧损、机组抬轴等故障或事故，大大提高了叶片调节操作和主机运行的可靠性；
3）与传统液压调节器比，省去外供油设备，节省工程投资，维护简单方便，无环境污染，系统稳定性好；
4）结构简单、体积小，重量轻、造价低，综合性能指标好。
目前已开发出口径1.6m和2.8m大泵的配套产品，并成功应用于国内28座大型泵站、148台大型立式机组，已取得巨大的经济效益和社会效益。它在节省资源、节约投资、缩短建设周期、提高机组运行质量和可靠性、保护环境等方面有重大意义，在大型泵站的建设与更新改造中有重大推广价值，亦可在水电站中推广采用。

附：新型调节器照片3张。

图1 口径1.6m和2.8m轴流泵配用的新型调节器主体结构图
（新型调节器本体的上部为液压站、中部为油缸、下部为支架）

图2 湖北嘉鱼县余码头泵站1.6m口径轴流泵配用的新型调节器
（位于大型立式电机顶端）

图3 广西贵港瓦塘江泵站2.8m口径轴流泵配用的新型调节器
（位于大型立式电机顶端，图示正在安装情景）

（限800个汉字）
