一.产品技术参数

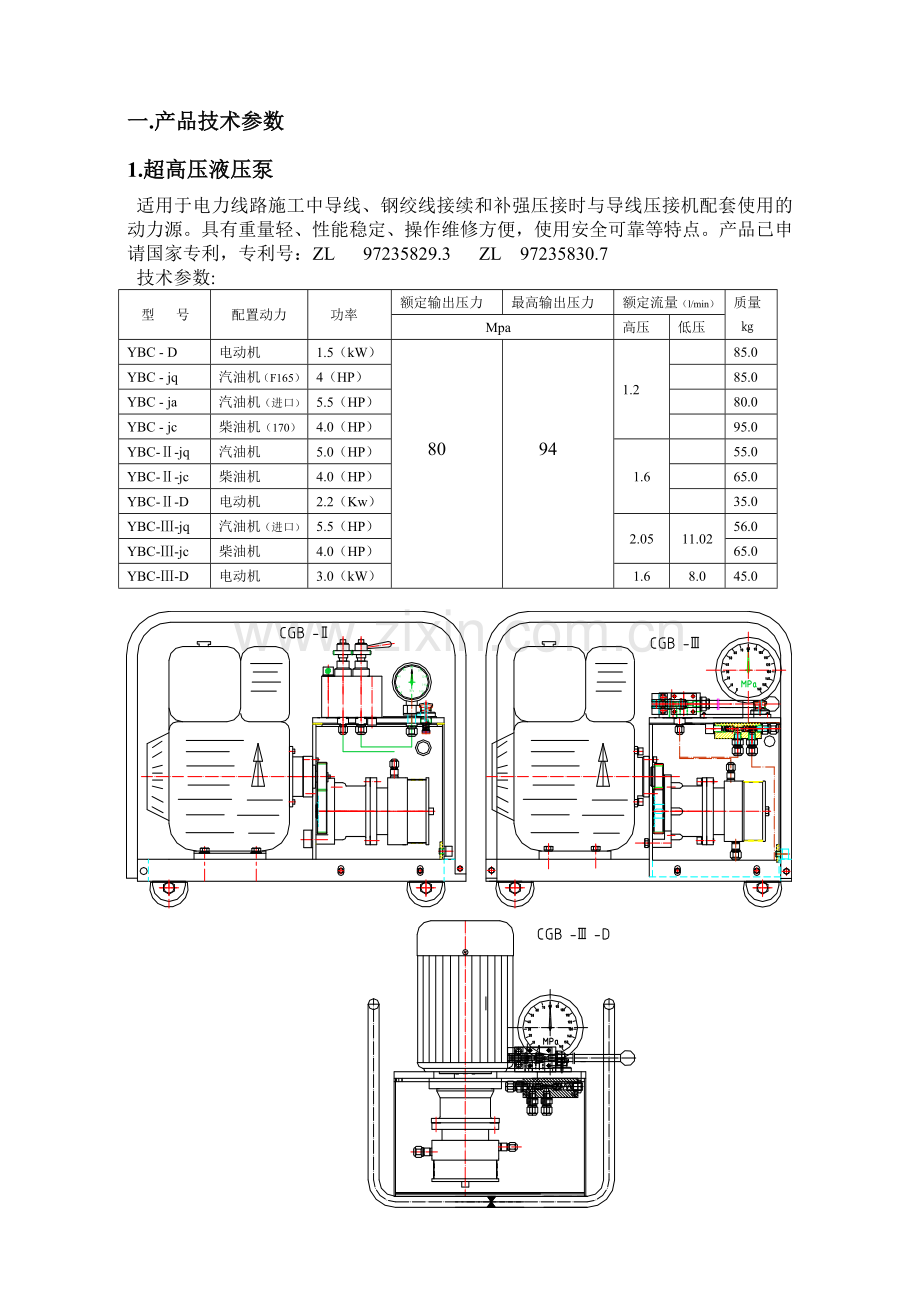

1.超高压液压泵
适用于电力线路施工中导线、钢绞线接续和补强压接时与导线压接机配套使用的动力源。具有重量轻、性能稳定、操作维修方便，使用安全可靠等特点。产品已申请国家专利，专利号：ZL 97235829.3 ZL 97235830.7
技术参数:
型 号
配置动力
功率
额定输出压力
最高输出压力
额定流量（l/min）
质量
㎏
Mpa
高压
低压
YBC - D
电动机
1.5（kW）

80

94
1.2

85.0
YBC - jq
汽油机（F165）
4（HP）

85.0
YBC - ja
汽油机（进口）
5.5（HP）

80.0
YBC - jc
柴油机（170）
4.0（HP）

95.0
YBC-Ⅱ-jq
汽油机
5.0（HP）
1.6

55.0
YBC-Ⅱ-jc
柴油机
4.0（HP）

65.0
YBC-Ⅱ-D
电动机
2.2（Kw）

35.0
YBC-Ⅲ-jq
汽油机（进口）
5.5（HP）
2.05
11.02
56.0
YBC-Ⅲ-jc
柴油机
4.0（HP）
65.0
YBC-Ⅲ-D
电动机
3.0（kW）
1.6
8.0
45.0

2.导线压接机
适用于电力线路施工和维修中导线的接续及补强压接。
技术参数：
型 号
最大输出力
（kN）
额定工作压力
（Mpa）
活塞行程
（mm）
压接范围
（压接管外径 mm）
质量
㎏
YJC-250
250
80
35
≤LGJ240钳接管、设备线夹
5
YJC-500
500
30
φ14-φ50
18
YJCA-600
600
25
φ14-φ60
30
YQA-1000
1000
26
φ14-φ60
28
YJCA-1000
1000
35
φ14-φ58
38
YJC-1250
1250
25
φ14-φ60
46
YJCA-1250
YJC-2000
2000
30
φ14-φ80
80
YJCA-2000
YJC-2500
2500
48
φ14-φ90
120
YJCA-2500
130
YJCA-3000
3000
52
φ14-φ110
216
注；A-----新产品（新型压接机）。

3. SLX系列旋转连接器
尺寸
型号
A
B
d
D
E
F
G
质量
额定负荷
破断负荷
mm
㎏
kN
SLX-5
24
8.3
8
14
12
9
83
0.2
5
15
SLX-20
32
12
10
16
13
13
111
0.4
20
60
SLX-30
36
14
12
18
15
15
124
0.6
30
90
SLX-50
52
20
16
22
20
21
170
1.5
50
150
SLX-80
56
24
20
26
24
26
203
2.7
80
240
SLX-130
62
26
22
28
28
28
255
3.8
130
390
SLX-180
75
28
26
34
33
30
286
6.0
180
540
SLX-250
80
30
29
37
38
36
342
9.0
250
750
SLX-280
84
34
32
44
41
38
369
12.0
280
840
SLX-320
94
36
33
44
46
40
392
16.0
320
1000

R=1/2A

4. DHG系列钢丝绳抗弯连接环
尺寸
型号
A
B
d
D
E
F
G
质量
额定负荷
破断负荷
mm
㎏
kN
DHG-5
24
7
10
16
12
30
52
0.2
5
15
DHG-10
29
13
10
16
12
36
58
0.3
10
30
DHG-20
33
14
12
20
15
40
70
0.4
20
60
DHG-30
35
15
12
20
15
40
70
0.5
30
90
DHG-50
48
20
16
24
24
52
100
0.8
50
150
DHG-80
54
25
20
26
26
62
114
1.0
80
240
DHG-130
60
26
22
28
28
72
130
1.2
130
390
DHG-150
64
27
24
31
31
75
136
1.8
150
450
DHG-180
70
28
26
34
33
83
151
2.0
180
540
DHG-250
80
30
29
37
38
98
176
3.0
250
750
DHG-280
84
34
32
44
43
105
198
5.0
280
840
DHG-320
94
36
33
44
46
115
211
8.0
320
1000

5.机动绞磨
适用于电力、邮电线路施工和线路维修中立杆、立塔、起重、牵引、紧线作业等。
1.技术参数：

型 号
配置动力
牵引速度（m/min）
额定牵引力（kN）
磨芯底径（mm）
质 量
（㎏）
适用钢索（mm）
Ⅰ档
倒
Ⅰ
Ⅱ
档
倒
Ⅱ
Ⅰ档
Ⅱ档
CJM-1
汽油机（进口）
8.5

10

φ95
40
≥φ10　　
CJM-3
汽油机（F170）
4.0
3.4
9.5
7.3
30
12
φ152
105
≥φ13
汽油机（GX160）
柴油机（170）风冷
120
CJM-5
柴油机（186）常发
4.0
3.8
8.7
8.4
50
20
φ175
150
≥φ16
汽油机（GX270）
130

6.收线机
适用于电力、邮电线路施工中收线作业等。
技术参数:
型 号
牵引速度（m/min）
额定牵引力（kN）
磨芯底径（mm）
质 量
（㎏）
Ⅰ档
Ⅱ档
Ⅰ档
Ⅱ档
MSXJ-16
7.5
20
16
8
φ300　　　
115
MSXJ-30
8.0
25
30
13
φ350　　
140

30kN，50 kN绞磨

16 kN，30 kN收线机

7.走板系列
适用于在张力放线时牵引导线用，配套于660七轮、660五轮、660三轮、916五轮、916三轮1040五轮1040三轮放线滑车。JSZa为铰链式牵引走板,能减小走板过滑车时的阻力.特别适用于大档距及挑灯塔在张力放线中的使用。
技术参数： 单位：㎜
型 号
额定负荷kN
配用旋转连接器kN
适用导线
质量 ㎏
主牵
连接导线
SZ2 - 60
60
80
30
LGJ400及以下
18
SZ4 - 120
120
130
50
LGJ400及以下
56
SZ6 - 120
120
130
50
LGJ400及以下
100
SZa2 - 180
180
180
130
LGJ720及以下
60
SZa4 - 180
180
180
80
LGJ630及以下
83
SZa4 - 250
250
250
80
LGJ720及以下
115
SZa6 - 250
250
250
50
LGJ630及以下
122
TJSZa3 - 250
250
250
80
LGJ900及以下
137
JSZa4 - 250
250
250
80
LGJ720及以下
122
JSZa6 - 250
250
250
50
LGJ400及以下
125
JSZa2 - 280
280
280
130
LGJ1000及以下
106
JSZa4 - 320
320
320
80
LGJ1000及以下
156
SZa8—2 -- 400
400
2×280
80
LGJ800及以下
412

一牵四走板 一牵四铰链式走板

一牵六走板 一牵六铰链式走板

一牵三偏心铰链式走板

一牵二8吨以下
一牵二10吨以上

二牵八走板
上压下扬一牵四走板

8. 大直径放线滑车
适用于张力放线时展放LGJ1000及以下导线，可引放单导线、双分裂导线、四分裂导线及六分裂导线。能通过旋转连接器。
技术参数： 单位：㎜
型 号
额定负
荷（KN）
轮 径
滑车高度
滑车滑
轮 数
滑轮外
缘宽度
挂板连接孔直径
质量（㎏）
外径
底径
WQDK-308
20
408
308
700
单轮
80
φ26
20
WQS-308
40
三轮
36
WQDK-400
20
508
408
830
单轮
75、90
φ26
28
WQS-400
40
三轮
50
WQD-560
20
660
560
1058
单轮
85、90、110

φ26
40
WQS-560
40
三轮
80
WQH-560
60
五轮
118
168（钢轮）
WQq--560
90
七轮
φ32
143
WQD-710
40
822
710
1440
单轮
110
φ32
60
WQS-710
80
三轮
120
WQH-710
120
五轮
φ44
225
WQD-800
50
916
800
1476
单轮
110
φ32
65
WQS-800
100
三轮
φ44
140
WQH-800
150
五轮
250
200
360（钢轮
180
1570
125
φ45.5
298
WQS-900
150
1040
900
1617
三轮
125
φ44
285
WQH-900
200
1695
五轮
357

9. 抗弯旋转连接器
适用于张力放线两导线过滚轮时，连接网套（按装在两单头网套之间），能释放导线的扭劲，可保护网套、延长网套使用寿命。
技术参数: 单位： ㎜
型 号
额定负荷（kN）
主 要 尺 寸
质量
kg
φ
B
L
l1
φ1
d
GWSXL-30
30
41
14
335
110
14
12
3.8
GWSXL-50
50
51
20
540
156
20
16
6.5
GWSXL-80
80
56
24
660
178
22
20
11.5

10.多功能弯排、弯管机（标牌名称为;三合一多功能铜铝铁排加工机）
型号: DPJ-50 输入压力45MPa 输入电压380V 质量; 588㎏
适用范围: 弯排:60×6-120×12铁排; 60×6-120×12铜铝排.
切断:60×6-120×12铁排; 60×6-120×12铜铝排.
冲孔:60×6-120×12铜铝铁排；弯管:in-2 in管材.

11．导线卡线钳
适用于调整导线弧度、松紧及临时锚线。采用高强度铝合金制造,不打滑,不伤线。
技术参数： 单位：㎜
型 号
额定负荷kN
最大开口
连接环环腔
适用导线
质量㎏
KLQ - 8
8
17
23
LGJ25-70
1.2
KLQ - 16
16
20
23
LGJ95-120
1.6
KLQ - 30
30
24
30
LGJ150-240
2.8
KLQ - 45
45
31
38
LGJ300-400
5
KLQ - 65
60
36
46
LGJ500-630
7
KLQ - 75
65
38
50
LGJ630-720
10
KLQ - 75
65
38
50
ACSR720
10
KLQ - 80
75
42
50
LGJ800
18
KLQ - 85
100
42
50
JLH1A/G2A800-70
18
KLQ - 80
75
42
50
JL/G2A-900/75
18
KLQ - 85
80
44
50
JL/G3A-1000/45
18
KLQ - 85
100
44
50
JLHA2X/G1A-1035/75
18

12．光缆卡线钳
适用于调整 光缆弧度、松紧及临时锚线。采用高强度铝合金制造，不打滑，不伤线。
技术参数： 单位：㎜
型 号
额定负荷kN
最大开口
连接环环腔
适用光缆线直径
质量㎏
KG LQ - 16
16
22
35
φ9-10.5 φ11-15
5.0
KG LQ - 30
30
22
35
φ16-18
KGLQ - 60
60
28
50
φ19-22 φ23-26
10

13．防捻钢丝绳卡线钳
适用于电力线路施工中架设牵引防捻钢丝绳，用于临时锚线。采用高强度铝合金及合金结构制造，不打滑，不伤线。
技术参数： 单位：㎜
型 号
额定负荷kN
最大开口
连接环环腔
适用防捻钢丝绳
质量㎏
KQ - 30
30
10
26
6-10
4.3
KQ - 50
50
12
30
11-15
7.2
KQ - 70
70
32
16-18
KQ - 135

135
18
41
19-22
11.3
41
24
KQ - 220
220
24
46
25-28
23
50
30

14．地线卡线钳
适用于调整地线弧度、松紧及临时锚线。采用合金结构钢制造，不打滑，不伤线。
技术参数： 单位：㎜
型 号
额定负荷kN
最大开口
连接环环腔
适用导线
质量㎏
KQ - 20-Ⅰ

20

17
23
GJ35-50
3.5
KQ - 20-Ⅱ
GJ35
GJ50
KQ - 30-Ⅰ
30
31
38
GJ70-100
4.7
KQ - 30-Ⅱ
GJ70
GJ100
KQ - 45-Ⅱ
45
18
32
GJ120-130
5.4
KQ - 70-Ⅱ
70
22
36
GJ150-196
8.2
KQ -100-Ⅱ
100
24
40
GJ215-240
11.5
KQ -120-Ⅱ
120
25
40
GJ300
12.5

15．铝包钢卡线钳
适用于调整导线弧度、松紧及临时锚线。采用高强度铝合金制造，不打滑，不伤线。
技术参数： 单位：㎜
型 号
额定负荷kN
最大开口
连接环环腔
适用铝包钢线
质量㎏
KLGQ - 30
30
18
30
JLB1A.1B.JLB250～100
2.8
KLGQ - 35
40
20
36
JLB1A.JLB1B120
3.4
KLGQ - 40
45
23
36
JLB2150 LBGJ150
5.0
KLGQ - 60
60
24
36
LBGJ170～185
5.4
KLGQ - 80
80
24
40
LBGJ210～240
6.6
KLGQ - 90
90
26
40
LBGJ300
6.8
KLGQ - 100
100
26
40
LBGJ465
8.1
KLGQ - 150
150
26
40
JLB1A.JLB1B300
9.0
KLGQ - 200
200
32
45
JLB2452
15.0
注：可根据用户的实际使用要求加工各种规格的导线、地线卡线钳。

16. 钢芯铝绞线剥线器
本产品可切剥LGJ120-LGJ1100钢芯铝绞线。并切口平整、不伤钢芯。
附有LGJ120-LGJ1000束线模十组。

17.抱杆
适用于电力线路施工中组立杆塔、起吊一般重量的物件。既可以单支使用，也可以双支组立人字抱杆使用。
型 号
连接方式
抱杆长度
（m）
单支额定负荷
（kN）
最大直径/壁厚
（㎜）
质量
（㎏）
LBG—160
外法兰
9.0
22.5
160/3
120
内法兰
140
LBG---220
外法兰
13.0
30.5
220/3
250
内法兰
2280
LBG---280
外法兰
15.0
40.0
280/3
270
内法兰
420

18. HG起重滑车（轴套）
本滑车适用于电力线路施工中组立杆塔、加线、吊装设备及其它起重作业。安全系数3倍。
技术参数： 单位：㎜
型 号
滑车形式
额定负荷
（kN）
滑轮直径
适用钢丝绳
（φ）
质量（㎏）
轮数
品种型式
HGG（L）K--1
单轮
开口式
10
φ92
7.1--11.0
2.0
HGG（L）---1
闭口式
1.8
HGG（L）K-2
单轮
开口式
20
φ116
11.0-14.0
3.4
HGG（L）---2
闭口式
3.0
HGG（L、D）2--2
双轮
φ92
7.1--11.0
3.4
HGG（L）K--3.2
单轮
开口式
32
φ136
12.5-15.5
5.0
HGG（L）---3.2
闭口式
4.2
HGG（L、D）2--3.2
双轮
φ116
11.0-14.0
5.1
HGG（L、D）3--3.2
三轮
6.5
HGG（L）K--5
单轮
开口式
50
φ165
15.5-18.5
9.3
HGG（L）---5
闭口式
8.8
HGG（L、D）2--5
双轮
φ136
12.5-15.5
9.0
HGG（L、D）3--5
三轮
11.2
HGG（L）K--8
单轮
开口式
80
φ195
17.0-20.0
16.5
HGG（L）---8
闭口式
14.0
HGG（L、D）2--8
双轮
φ165
15.5-18.5
15.3
HGG（L、D）3--8
三轮
19.5
HGG（L）K--10
单轮
开口式
100
φ220
20.0-23.0
22.5
HGG（L）---10
闭口式
20.5
HGG（L、D）2--10
双轮
φ195
17.0-20.0
22.0
HGG（L、D）3--10
三轮
24.0
HGGD4--10
四轮
28.0
HGLK-----16
单轮
开口式
160
φ255
23.0-24.5
34.0
HGL--------16
闭口式
27.0
HGL（D）2--16
双轮
φ220
20.0-23.0
35.5
HGD3—----16
三轮
φ195
17.0-20.0
36.0
HGD4-------16
四轮
45.0
HGD2-------20
双轮
200
φ255
23.0-24.5
44.0
HGD3—----20
三轮
φ220
20.0-23.0
52.0
HGD4-------20
四轮
61.0
HGD3—----32
三轮
320
φ255
23.0-24.5
82.5
HGD4-------32
四轮
φ220
20.0-23.0
100.0
HGD4-------40
400
φ255
23.0-24.5
110.0
HGD5-------40
五轮
130.5
HGD5-------50
500
140.0
注:滑车型号中; G ———— 吊钩型 吊钩型 链环型 吊环型
L ———— 链环型
D ———— 吊环型

19. HGS高速起重滑车（轴承）
本滑车适用于电力线路施工中组立杆塔、加线、吊装设备及其它起重作业。轴承为特制圆柱滚子轴承。安全系数3倍。
技术参数： 单位：㎜
型 号
滑车形式
额定负荷
（kN）
滑轮直径
适用钢丝绳
（φ）
质量（㎏）
轮数
品种型式
HGSG（L）K--1
单轮
开口式
10
φ92
7.1--11.0
2.2
HGSG（L）---1
闭口式
2.0
HGSG（L）K-2
单轮
开口式
20
φ116
11.0-14.0
3.8
HGSG（L）---2
闭口式
3.4
HGSG（L、D）2--2
双轮
φ92
7.1--11.0
4.0
HGSG（L）K--3
单轮
开口式
30
φ136
12.5-15.5
5.5
HGSG（L）---3
闭口式
4.7
HGSG（L、D）2--3
双轮
φ116
11.0-14.0
5.8
HGSG（L、D）3--3
三轮
7.2.
HGSG（L）K--5
单轮
开口式
50
φ165
15.5-18.5
10.0
HGSG（L）---5
闭口式
9.5
HGSG（L、D）2--5
双轮
φ136
12.5-15.5
9.8
HGSG（L、D）3--5
三轮
12.2
HGSG（L）K--8
单轮
开口式
80
φ195
17.0-20.0
17.5
HGSG（L）---8
闭口式
15.0
HGSG（L、D）2--8
双轮
φ165
15.5-18.5
16.3
HGSG（L、D）3--8
三轮
22.5
HGSG（L）K--10
单轮
开口式
100
φ220
20.0-23.0
24.0
HGSG（L）---10
闭口式
23.0
HGSG（L、D）2--10
双轮
φ195
17.0-20.0
24.0
HGSG（L、D）3--10
三轮
25.0
HGSLK-----16
单轮
开口式
160
φ255
23.0-24.5
36.0
HGSL--------16
闭口式
29.0
HGSL（D）2--16
双轮
φ220
20.0-23.0
37.5
HGSD3—----16
三轮
φ195
17.0-20.0
38.0
HGSD4-------16
四轮
47.0
HGSD2-------20
双轮
200
φ255
23.0-24.5
48.0
HGSD3—----20
三轮
φ220
20.0-23.0
57.0
HGSD4-------20
四轮
66.0
HGSD3—----32
三轮
320
φ255
23.0-24.5
89.5
HGSD4-------32
四轮
φ220
20.0-23.0
105.0
HGSD4-------40
400
φ255
23.0-24.5
115.0
HGSD5-------40
五轮
136.5
HGSD5-------50
500
147.0
注:滑车型号中; G ———— 吊钩型 吊钩型 链环型 吊环型
L ———— 链环型
D ———— 吊环型

20. 双开口起重滑车
适用于特殊场地吊装设备或起重作业，滑车两则均可开口，装拆钢丝绳方便。
技术参数: 单位： ㎜
型 号
额定负荷
kN
轮 径
滑车高度
滑轮外缘宽度
挂板连接孔直径
质量
外径
底径
kg
HGDK- 2-50
50
φ136
φ106
358
26
φ45
9
HGDK- 2-80
80
φ165
φ132
420
33
φ52
16
HGDK-2-100
100
φ195
φ155
490
37.5
φ60
22.5
HGDK-3-160
160
598
46

21. 剪线钳
适用于对导线、钢绞线及钢丝绳的切割。
技术参数：
型 号
剪 切 范 围
操作力（N）
质量（㎏）
ISQ
导线≤LGJ720、钢绞线≤GJ196、钢丝绳≤φ32
≤250
12
ISO-Ⅱ
导线≤LGJ1125、钢绞线≤GJ196、钢丝绳≤φ32
13.5

22.棘轮剪线钳
适用于对导线、铝合金绞线、钢绞线及钢丝绳的切割。
技术参数： 型号：SDISQ。 剪切范围：钢芯铝铰线≤1000㎜2，铝合金绞线：≤720㎜2，钢绞线≤80㎜2。 操作力：250N。 质量：5.2㎏。

23. 导、地线接地滑车
适用于在张力放线时释放静电。
技术参数：

型 号
最大接地电流（A）
适 用 范 围
质量（㎏）
SJL-100
100
导线LGJ25～LGJ630
9.0
SJL-Ⅱ-100　　　　
导线LGJ630～LGJ1000
11.0
SJG-100
钢索φ6～φ30㎜
14.5

24.导线压线滑车
适用于张力放线时，滑轮槽压在导线上可消除导线在展放时产生的跳动，能通过压接管、压接管保护套及旋转连接器。
技术参数：
型 号
额定负
荷（KN）
轮 径（㎜）
滑车高度（㎜）
轮宽
（㎜）
挂板连接孔径（㎜）
质量（㎏）
外径
底径
YXHC（MC）-30
30
320
240
640
75
40
18
YXHC（MC）-60
60
360
268
675
90
35
20
YXHC（MC）-80
80
400
288
698
110
40
22
YXHC（MC）Ⅰ-80
80
400
288
716
125
40
27

25．高速转向滑车
适用于电力线路架线时作牵引钢丝绳转向用，允许牵引速度80m/min, 可以通过130kN及250kN旋转连接器。滑车形式开口式或闭口式。滑轮为钢轮。
技术参数： 单位：㎜
型 号
额定负荷
kN
轮 径
滑车高度
滑轮外缘宽度
挂板连接孔直径
质量
外径
底径
kg
SHGK500-200
200
Ф500
Ф400
1120
100
Ф66
123（钢轮）
SHGK660-250
250
Ф660
Ф560
1230
110
Ф72
135（钢轮
SHGK660-300
300
Ф660
Ф560
1230
115
Ф76　　　　
135（钢轮）

26．双轮高速转向滑车
适用于电力线路架线时作牵引钢丝绳转向用。可代替大直径单轮高速转向滑车.滑轮为钢轮。能通过旋转连接器。
技术参数： 单位：㎜
额定负荷
kN
额定负荷
kN
轮 径
滑车高度
滑轮外缘宽度
挂板连接孔直径
质量
外径
底径
kg
SHGX --- 30
30
Ф160
Ф90
446
85
Ф40
28
SHGX --- 50
50
Ф180
Ф105
475
85
Ф40
42
SHGX ---100
100
Ф250
Ф176
587
92
Ф50
53
SHGX ---150
150
Ф300
Ф210
680
105
Ф60
68

27. 大直径开口放线滑车
本滑车适用于空中(飞艇、直升机等)展放牵引绳(牵引绳直径φ25㎜及以下)及张力放线时展放LGJ1000及以下导线。滑车可通过320kN旋转连接器以及320kN钢丝绳抗弯连接环。特点:当空中展放牵引绳时，牵引绳过滑车时只要轮流打开大小铰链板，引绳即可嵌入滑车内腔。改变了以前那种烦琐的操作方法。
技术参数: 单位:㎜
型 号
额定负
荷（KN）
轮 径
滑车高度
滑车滑
轮 数
滑轮外
缘宽度
挂板连接孔直径
质量(㎏)
外径
底径
WQHK-660
60
660
560
1068
五轮
85,90,110
φ26
122
WQHK-822
120
822
710
1440
110
φ42
235
WQHK-916
150
916
800
1476
110
φ42
260
WQHK-1040
200
1040
900
1695
125
φ45
362

28. 大跨越特种放线滑车
适用于电力线路施工中架设大跨越线路时延放导线或地线，在直线塔或转角塔均可使用。带有接地及防跳装置。可释放放线作业时导线、地线上的感应电。
技术参数：
