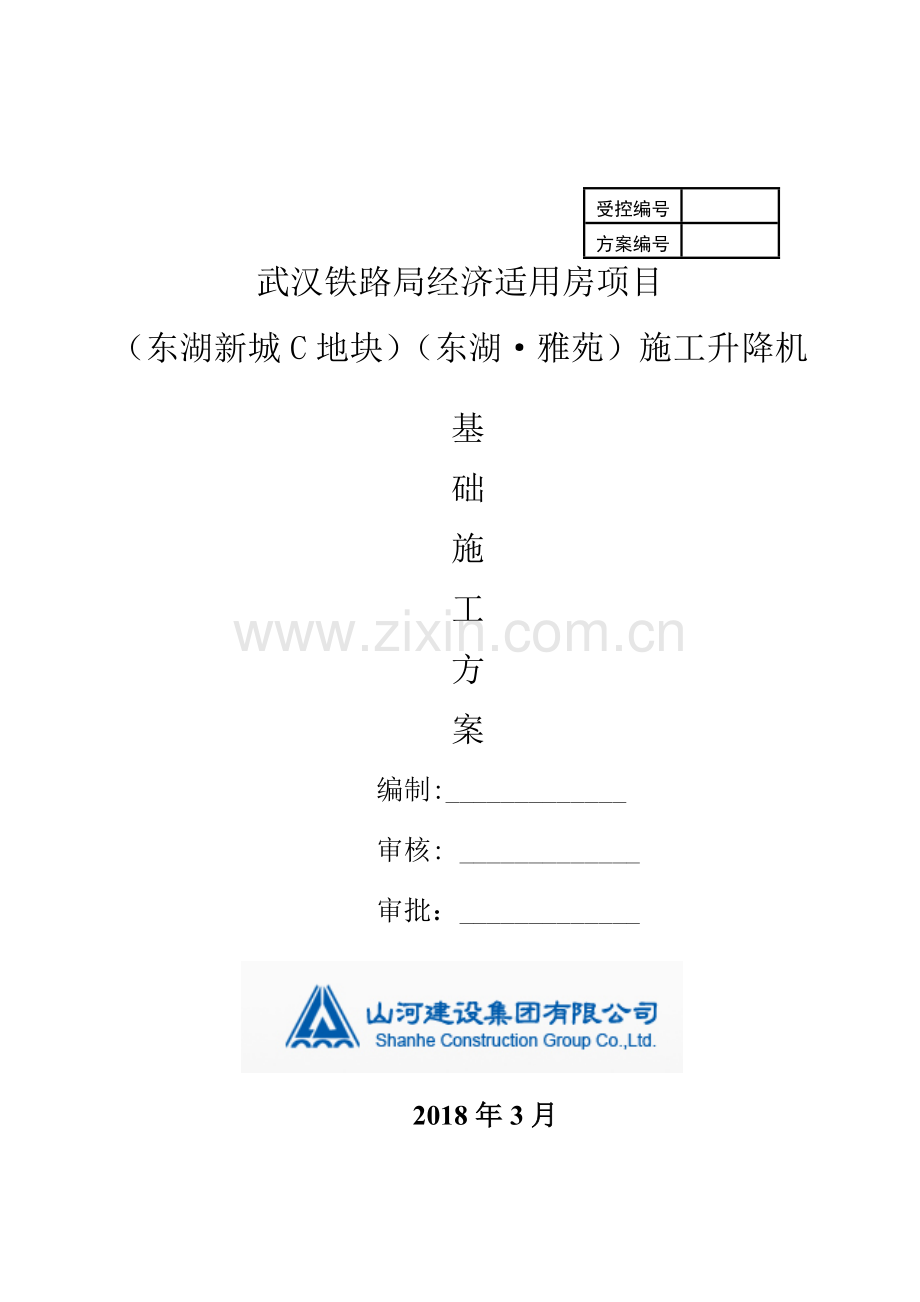

施工电梯安装方案(地下室顶板)(35页).doc

受控编号方案编号武汉铁路局经济适用房项目（东湖新城C地块）（东湖雅苑）施工升降机基础施工方案编制:_ 审核: _审批：_2018年3月目 录1.工程概况- 3 -2.编制依据- 4 -3.施工电梯安装参数- 4 -4.安装准备- 6 -5.施工电梯安装- 10 -6.施工电梯附着- 17 -7.施工电梯安装的安全技术措施- 19 -8.施工电梯的防雷接地措施- 19 -9.安全事故应急及救援预案- 20 -10.施工电梯验收、检测- 25 -11.附图- 25 -基础承载力验算- 27 -施工电梯基础及安装施工方案1.工程概况 1.1 工程总概况武汉铁路局经济适用房项目位于武汉市洪山区，用地北邻团结大道，东西两侧为规划道路，南邻欢乐谷和东湖风景区，东邻武汉站，用地定位于铁路职工住宅小区。 项目总体概括：本项目总计五栋高层住宅，3层商业裙房。 1#,2#楼位于小区北侧，其中1#楼33层，底层局部架空，2#楼32层，其中1层2层分别为社区用房及物业管理用房。3#楼32层，位于用地东侧，2层裙房为商业用房。4#楼，5#楼位于小区南侧，其中4#楼34层，底层架空。5#楼33层，底层局部架空。 经济技术指标：小区总建筑面积112777.42，地下总建筑面积17869.15，建筑密度17.69%，容积率3.47，地上停车位51辆，地下停车位357辆。居住总套数：936套。 结构形式：住宅为剪力墙结构，变配电房及开闭所为框架结构。人防设施：人防设施位于地下室，人防总建筑面积5795，人防设计说明、人防详细指标及防护单元划分均详见人防设计图纸。按照武汉市规定计算的本小区应配建人防面积为5063。无障碍住宅：小区按规范配置了残疾人户型及残疾人设施等，残疾人住宅位于4#楼，共计66套。2、设备选型根据施工电梯安装高度和施工运输载重量需要，为确保本工程施工中施工人员、砌块、砂浆及其他材料和物资的最有利输送，施工电梯均选用SC200型双笼电梯，本工程由于使用整体爬升架以及屋面有大悬挑出来，施工电梯均不上屋面，笼底尺寸3.2m1.5m，单笼额定载重量2吨，额定载人数量24人。3、基础布置1、施工电梯平面布置原则（1）满足施工电梯的各项性能，确保施工电梯安装和拆卸方便；（2）满足使用功能，尽量选择有阳台的位置以利于人员上下及零星材料的运送；（3）降低费用，使施工电梯安装费用降至最低；（4）减小材料的运距，选择材料运送方便的位置安装电梯。（5）不影响施工后续地下室结构施工。2.编制依据 1、电梯制造与安装安全规范（GB75882003）2、电梯用钢丝绳（GB89032005）3、施工升降机（GB/T100542005）4、施工升降机安全规程（GB100552007）5、建筑机械使用安全技术规程（JGJ332001）6、施工升降机技术条件（GB/T10054）7、中国建筑第八工程局企业技术标准（ZJQ08-SGJB202-2003）8、SC型施工电梯安装使用说明书9、中建光谷之星住宅项目结施图3.施工电梯安装参数3.1.1普通施工升降机型号SC100/100SC200/200A1SCD200/200SC200/200A2额定载重量（kg/人）1000/122000/202000/202000/20安装载重量(kg)1000200020002000吊杆载重量(kg)200200200200吊笼自重(kg)1400140014001400吊笼地板尺寸（长宽）（m）31.33.21.531.33.21.531.33.21.531.33.21.5导轨架高度（m）150150150150额定起升速度（m/min）36363636电机数量2X22X32X22X2电机功率（）252X2X112X3X112X2X112X2X15功率消耗（）26392639防坠安全器最大制动载荷（.）30403040临界动作速度（r/min）1455145514551455制动距离（m）0.251.60.251.60.251.60.251.6标准节尺寸（mm）650X650X1508650X650X1508650X650X1508650X650X1508800X800X1508800X800X1508800X800X1508800X800X1508800型标准节基本单元重（kg）32303230323032303.1.2变频施工升降机型号SC100/100BVSC200/200BVSCD200/200BVSC200/200BVZ额定载重量（kg/人）1000/122000/202000/202000/20安装载重量(kg)1000200020002000吊杆载重量(kg)200200200200吊笼自重(kg)1400140014001400吊笼地板尺寸（长宽）（m）31.33.21.531.33.21.531.33.21.531.33.21.5标准节导轨架高度(m)150150150150最大导轨架高度（m）250250250250额定起升速度（m/min）036036036063加节拆卸时运行速度（m/min）20203030电机数量2X22X32X23X2电机功率（）252X2X143X2X112X2X153X2X18防坠安全器最大制动载荷（.）30403040临界动作速度（r/min）35810358103581035810制动距离（m）0.251.60.251.60.251.60.251.6标准节尺寸（mm）650X650X1508650X650X1508650X650X1508650X650X1508800X800X1508800X800X1508800X800X1508800X800X1508800型标准节基本单元重（kg）32303230323032304.安装准备基础准备地下室顶板上的电梯基础本工程1#5#施工电梯基础全部直接设在地下室顶板上，施工电梯基础尺寸为5500mm*4100mm*300mm，配筋形式为HRB 14200。6#、7#两栋楼电梯基础设置在地下室底板上。1#5#地下室顶板下施工电梯基础平面位置设置钢管支架支撑，钢管支撑底部铺设木枋，顶部采用可调托座，托座上使用钢楔顶紧地下室顶板；立杆纵横间距750mm，横杆步距顶部段600mm、非顶部段1200mm，离地200mm设纵横扫地杆；其中标准节位置800mm800范围内立杆纵横间距400mm。立杆与横杆间扣件拧紧力矩不小于40Nm，且不大于65Nm。安装前的准备为了快速、安全、低成本的安装好您的施工升降机，在安装开始前请做好以下准备工作。1.请安全监督部门确认升降机的安装地点是否符合有关规定和要求。2.保证安装现场有良好的电力供应，工地应将升降机用电接至升降机附近不超过5米范围内，准备好合适的起重设备（如汽车吊或叉车等），使道路畅通，并有足够的空地存放各种零部件等。3.准备好基础，应保证将基础上的预埋件浇埋到正确的位置。应尽可能使升降机安装得靠近建筑物，这样可以使附墙架及登楼装置的安装得以简化。但附墙距离至少应为1.8m。4.按照发货清单逐项进行检查，如有损坏或遗漏，请在货物到达一周内报告负责的运输公司或本厂有关部门。5.如果升降机是已使用过的，安装前请先按“维修及保养”一章对升降机进行检查。6.准备好电力供应，接好通到施工现场的电缆。电缆采用335210,以使电缆上的电压值降为最小值，电缆上的电压降可按图61进行计算。7. 因现场安装有塔吊，吊笼的安装由塔吊完成，无需汽车吊。 图6-1 电压降计算7.安装人员在整个安装过程中，必须仔细检查所有零部件，如有损坏，必须更换或修理。8.安装现场应适当隔离，并设置警告标志。9.安装过程中，应将笼顶操纵盒移到吊笼顶上，并将笼顶操纵盒上的“加节运行”开关拧到“加节”状态，在整个安装进程中，均应在吊笼顶上进行操作。工程部经理安全员组成员1组成员2组成员3班组长安装人员组织及配备如下：唐志祥 证书编号：鄂建安C（2016）01666161 安全员、工程部经理徐建国 证书编号：鄂A052010230104 建筑起重机械安装拆卸工、班组长熊华斌 证书编号：鄂A052010230102 建筑起重机械安装拆卸工陈 乐 证书编号：鄂A052010230103 建筑起重机械安装拆卸工罗国平 证书编号：鄂A052010230105 建筑起重机械安装拆卸工安全员安全职责 1、 认真贯彻执行安全生产的各项法律、法规、规范、操作规程及公司的各项管理制度，并模范遵守。 2、参与起重机械施工方案中的安全技术措施的制定及审查。 3、落实各项安全管理工作，深入现场对起重机械进行安全检查，对查出的安全隐患及时监督整改并复查到位。 4、坚持月度和不定期相结合的检查制度，对检查出来的隐患，应书面发放整改通知单，限期整改，并复查到位。 5、经常对各施工班组进行安全教育、安全交底，新进场工人必须进行安全教育，考试合格后方可上岗。对特种作业人员进行监督，检查持证上岗情况并杜绝无证上岗或证件过期未复审上岗。班组长安全职责 1、班组长应遵守安全生产、劳动保护、环境卫生的各项规章制度，带头并督促本班组职工认真学习起重机械安全技术操作规程和各项安全生产管理制度。 2、负责本班组职工的安全教育，对职工的安全、环保负有直接管理责任。 3、坚持做好“三上岗”“讲评”的班组活动。上岗前根据每个职工的思想动态、技术素质、作业部位、环境因素等进行起重机械安全技术交底和安全教育，新工人在未掌握操作技能和未熟悉工作环境前，严禁上岗。特种作业人员和机械操作人员必须做到持证上岗。4、经常检查本班组职工的作业场所和相关部位，不得违章指挥。职工在有安全隐患的部位作业，应及时进行整改，同时应制止职工违章作业。5、教育本班组职工爱护各种安全设施和警示标志，督促职工按照安全操作规程及安拆方案进行施工，积极向生产部提出改善安全管理的合理化建议。6、对安全部及生产部要求的资料如实填报。7、做好施工现场的沟通协调工作，确认现场安全隐患排除后才能施工。8、起重机械施工时发生意外事故，负责组织应急抢救，保护现场，同时及时向上级报告并参与事故调查。起重设备安拆人员安全职责 1、熟练掌握本工种的操作技能，积极参加专业技术、安全培训和考核，做到持证上岗。 2、操作人员必须年满十八周岁，身体健康，严禁有高血压、心脏病、恐高症、贫血、癫痫的工人登高作业。 3、正确使用个人劳动保护用品。 4、遇到恶劣气候(如风力六级以上、暴雨、下雪、结冰等)，影响施工安全时，严禁作业。 5、高处作业应衣着应灵便、佩带安全带，严禁穿硬底和带钉易滑的鞋。 6、安拆过程中严格按照国家有关规定、产品说明书、专项方案要求进行，严禁违章作业。 7、积极配合班组长的工作，服从班组长的指挥，作业过程中相互关照，切实做到“四不伤害”。 8、作业过程中严格执行公司的各项规章制度，严禁出现嬉笑打骂现象。 9、工作结束应工完场清并切断电源，锁好配电箱。5.施工电梯安装5.1 安装前的检查验收1) 将安装现场清理干净，并作出标示，禁止非工作人员入内。2) 检查随机工具、零部件是否齐全。3) 检查零部件是否变形、损坏。4) 吊笼上所有零部件必须平稳放置，不得超过安全栏杆。5) 检查安装人员是否戴安全帽、系安全带、穿防滑鞋，穿过于宽松的衣服。5.2 基础底架的安装1) 清扫地下室顶板表面，放线定位、钻孔。2) 将底盘放在基础平面上，用350NM力矩拧紧穿孔螺栓。3) 调整底盘与附着墙面相对位置，使导轨架中心位置与附墙预埋件中心对正，保证底盘两对应端点与附着墙面距离相等。4) 在底盘上安装三节标准节，用经纬仪测量导轨架与水平面的垂直度，误差不得超过1.5mm，并用钢垫片将底盘与基础之间垫实，也可以用水平尺检查导轨架顶部四根立柱管端面的不平度，误差不得超过1mm。5) 调整符合要求后，用450NM的力矩进一步紧固。6) 安装各扇护网。7) 将吊笼缓冲装置与底盘连接。5.3 吊笼的安装8) 检查吊笼上所有运输的铁丝，螺栓、垫板等包装捆扎物是否全部清除干净。9) 检查安全器齿轮是否转动灵活。10) 将滚轮调整到最大偏心位置，以便顺利套入导轨架。11) 用楔形块撬动制动器松闸拉手，松开电机制动器。12) 用起重设备吊起吊笼，从已安装好的导轨架上方将吊笼平稳套入，使其准确就位，停放在合适高度的垫木上。13) 安装笼顶安全栏杆。14)5.4导架安装将标准节两端清理干净，在对接接头、齿条销子和销孔上涂适量的钙基脂后，用M24230的8.8级高强度联接螺栓，与基础底架连接，以350N.M力矩拧紧5.5电气设备和控制系统的安装1) 把已盘好电缆的电缆筒吊放至护栏后侧部位，使电缆筒护圈中心对正吊笼电缆臂臂头。2) 将电缆筒底部引出的电缆端头穿过后护栏，接下电箱。3) 将电缆筒上部的电缆端头穿过吊笼电缆臂，引向驱动板极限位开关并接线，同时用电缆臂将电缆固定。4) 从工地准备好的升降机专用电源箱引出供电电缆，接至下电箱。5) 接通下电箱内的主电源开关，接通电锁、急停按钮，合上上电箱内单极开关，通过开启护栏门、吊笼单双开门、吊笼翻板板，扳动上下限位，极限限位等，检查交流接触铝是否吸合，以此来判定各限位开关是否工作正常。6) 验证各限位开关工作正常后，扳动操作面板上升降手柄，点动升降机，使其顶尖指在“上升”位置，检查吊笼的移动方向是否与指向一致，如一致，则说明接入的相序正确；反之，相序接反，应重新调整，即将极限开关上的两根电缆芯线交换位置，或从相序保护器指示灯工作情况判断接入的相序是否正确。7) 升起吊笼，按下急停按钮，根据驱动板限位开关实际位置，安装调整好下限位碰块和极限限位碰块，并用联接螺栓紧固。8) 保证吊笼额定载荷下降时，下限位碰块触发该开关，使吊笼制停，此时极限限位离极限碰块还有一定距离，在正常工作状态下，吊笼碰到缓冲簧前，极限限位应首先动作。9) 测试升降机机构、电动机和电气设备金属外壳的接地电阻，应不大于4欧；电气及电气元件的对地绝缘电阻不大于0。5兆欧；电气线路的对地绝缘电阻不小于1兆欧。按要求安装上限位、上极限限位磁块。5.6吊笼的电力驱动升降试车电气控制系统接通，并检查无误后，方可电动升降试车。1) 接通电源，由专职驾驶员谨慎地操作升降机，使吊笼上下运行数次，每次行程高度不得超过3米。2) 检查运行是否平稳、有无跳动、异响，制动器工作是否正常。停机后，对齿轮齿条磨合、滚轮与导轨架立柱管的接触情况重新检查、调整，直到符合要求。空笼试车完成后，再进行安装载重试验，在空笼中装入额定安装载荷，接电机所用工作轴，工作1小时，减速器温升不得超过60K。5.7导架的加高安装利用吊笼吊杆加节：1) 将吊杆插入笼顶的吊笼座孔内（若为电动，应接好电源）2) 打开一扇笼顶安全栏杆，放下吊钩，用专用吊具吊起一节标准节，使带的一端向下，并平稳地放置在笼顶，每次笼顶最多次允许放置两节标准节。3) 卸掉吊具上的标准节，将吊杆固定，关上安全栏杆。4) 笼顶操作，开动升降机，当吊笼接近导轨架顶部时，拆除上限位，上极限限位碰块，点动上升，在防冒顶限位处停止。5) 将笼顶操作按钮盒上电源开关扳至“总停”位置，切断电源，以防误操作。6) 吊杆吊起标准节，对接接头、齿条销子和销孔全部擦干净，加少许润滑脂。7) 旋转吊杆，使标准节锥套垂直套入，用联接螺栓紧固，松开吊钩，将吊杆转回并拆除。8) 重复以上操作加节所需高度。9) 安装并调整好上限位、上极限限位、防冒顶限位磁块。10) 将笼顶操作按钮盒上电源接通，置于专用停放处，加节完结。利用塔机加节1) 将标准节两端清理干净，对接接头，齿条销子、销孔涂适量的钙基脂后，几节连为一体（最多不超过四节），用联接螺栓紧固。2) 笼顶操作，吊笼接近导轨架顶部时，拆除上限位、上极限限位碰块，点动上升，在防冒顶限位处停止。3) 将笼顶操作按钮盒上电源开关扳至“总停”位置，切断电源，以防误操作。4) 用塔机将已连好的导轨加锥套朝下，吊至待加高处，垂直套入，上紧螺栓。5) 重复以上操作加节到所需高度。6) 安装并调整好上限位、极限限位、防冒顶限位碰块。将笼顶操作按钮盒上电源接通，置于专用停放处，加节完毕。5.8附墙架的安装1) 将管撑卡插入后护栏的76圆管内，安装76立管，使带豁口一端下，拧紧螺栓。2) 安装48立管，用48接头扣件连接。3) 距离基础面4.5米处，进行第一次附墙，有4个U型螺栓将联柱支架固定在标准节上下框架角钢上，另一端以扣件方式与76立管连接。4) 在联柱支架上方或下方300mm以内，76立管与附着墙面之间，安装附墙联接角钢、附墙杆、连杆。5) 在48、76立管之间安装排杆，排杆尽量靠近附墙杆与立管联接部位，且与停层平齐，排杆扣件与附墙杆扣件在立管上的间距不得大于300mm。6) 继续往上架设76、48立管。7) 距联柱支架3米（两节标准节）处安装过渡架，用两只U型螺栓将其与标准节上下框架角钢相连，用扣件与76立管连接。8) 在过渡架附近安装一根排杆。9) 随着导轨架的加高，按下列程序继续安装附墙系统：加高立管安装过渡架安装排杆加高立管安装联柱支架安装附墙杆、连杆、排杆，第二次附墙安装完毕。如此循环，一次次加高。检查并校正导轨架垂直度。5.9电缆导向装置的安装1) 使用电缆滑车时,一般导轨架架设高度过120米以上,此时动力电缆分两段,一段是随滑车上下运行的随行电缆,规格为YCW316+116;另一段是固定在附墙立管(间接附墙时)或导轨架上(直接附墙时)的固定电缆,规格为YCW325+110。两段电缆通过中间连线僵盒连接。2) 电缆的安装分为两种情况,一种是导轨架已架设至预定最大架设高度一半以上,安装再一步到位,另一种是已架设的导轨架高度在预定最大架设高度一半以上,此时要逐步安装。3) 可一步到位的电缆安装。4) 在地面上将随行电缆理顺,盘好,找好两端头。5) 将一端过电缆臂固定,并与驱动板上的极限开关接好,另一端接到下电 检查并调整相序正确(接线时务必切断主电源)。6) 吊笼是由悬挂的随行电缆升降,按通常的方法安装导轨架及附墙,直到预定最大架设高度的一半以上3米。此过程中,随行电缆没有约束,极易发生挂损甚至拉断,一定要有专人在下面进行监扩。7) 将固定电缆,固定臂,中间接线盒,牵引钢丝绳等人放至笼顶,笼顶操作,使吊笼升至距导轨架顶部0。5米处,切断下电箱主源并留人监护8) 将随行电缆从下电箱内拆下,并移至笼顶。(可用另一吊笼配合)9) 将固定电缆移至离导轨架末端最近的楼层上,一端顺附墙系统中76立管或导并沿程固定,接人下电箱。10) 将笼顶电缆与固定电缆另一端通过中间接线盒连接。11) 接电源,检查相序是否正确应在切断主电源后将极限限位内的两根芯线位置进行调换。12) 在架或导轨架上安装固定臂。13) 在接线盒三米左右处,将随行电缆固定于固定臂上,同时将钢丝绳一端也固定在固定臂。14) 笼顶操作,小心吊笼下行,将笼顶随行电缆慢慢放出,直到地面, 若长度不够, 电缆固定臂适当放长。15) 底板与护褴平齐时,下电箱电源,让开护栏门,并用支撑物将吊笼撑起。16) 拆电电缆滑车一侧的两个滚轮,将 安装在导轨架上。17) 滑车着地,调整滚轮,具体方法为:在保证滑车架水平的前提下,使滑轮一侧一两滚轮与导轨架立体管贴死,另一侧滚轮与立柱管间间隙为1。5mm将螺栓紧固。18) 拆除驱动板上极限限位开关内电缆,松开主槽钢上电缆臂夹板,半钢丝绳,电缆穿过滑轮,并重新接线紧固。钢丝绳拉紧时,比电缆略紧,并用钢丝绳夹固定,保证滑车主要由钢丝绳牵引。接通电源试运行,将电缆,钢丝绳调整好,中间接线盒固定,安装完毕。5.10限位开关及限位开关碰铁的安装1) 安装吊笼之前，安装吊笼底缓冲弹簧座。2) 安装外笼门限位开关前，先调整门支撑，使外笼门上端与吊笼立柱的距离为185mm。3) 将限位安装角钢安装在吊笼单开门内侧的上门轮处。4) 将外笼门限位开关安装在限位安装角钢上，调整限位开关的位置，使限位开关的滚轮与外笼门的垂直方管正对。5) 检查外笼门限位开关是否正常。5.11坠落试验1) 升降机装载额定重量。2) 切断主电源，将坠落实验按钮盒接入电控箱内接线端子上，并锁紧。3) 将坠落实验按钮盒通过门放到地面，要确保坠落实验时，电源不会被卡住，并关闭所有门。4) 合上电源开关。5) 按坠落实验按钮盒上的“上行”按钮，使吊笼升高到距地面10m左右。6) 按坠落按钮不要松开，吊笼将自由下落，正常情况时吊笼制动距离为下表规定范围。升降机额定提升速度（m/min）制动距离（m）V390.151.439V600.251.660V79.80.351.80V79.80.552.007) 按上行按钮，使吊笼上升0.2m左右。点动坠落按钮，使吊笼缓缓落至地面。5.12防坠安全器动作后的复位切断三相电源，按以下次序使安全器复位：1) 拧下螺钉和盖2) 拆下螺钉33) 用专用扳手和撬动杠杆松开螺母7，直到销6的末端和限速器末端平齐为止4) 装上螺钉3和盖25) 拆下盖96) 尽量用手拧紧螺柱8，然后使用工具将螺柱8再拧紧30度，听见限速器内“咕”的声音后必须将螺柱8释放到最松7) 装上盖96) 接通三相开关，驱动吊笼向上运行20厘米，使离心块复位，限速器恢复正常。6.施工电梯附着6.1 附着方法根据需要，用户选择可选择附墙架与墙的连接方式，并自备连接螺栓及零件：（附墙杆可调安全距离为3.0m-3.5m，现场实际尺寸为3.2米；采用A型附墙架，每道附墙之间的安全距离为10.5米，实际尺寸为米。依据中天机械有限公司产品说明书，当升降机高度大于150米时，导轨架安装如下：a.先装标准节、；b.再装加厚标准节；c.装过渡标准节；d.最后安装普通标准节。）800型标准节导轨架的安装高度250米F894.5 高度安装130米，即86节F896 高度安装40米， 即27节650型标准节导轨架的安装高度170米F764.5 高度安装130米，即86节F766 高度安装40米， 即27节6.2 附着计算附墙作用于建筑物上力F的计算根据以上公式计算出的力F选用强度等级为4.88.8级的M24螺栓。7.施工电梯安装的安全技术措施a) 将安装场地清理干净，并作出标识，禁止非工作人员入内。b) 防止安装地点上方掉落物体，必要时应加安全防护网和警示牌。c) 安装过程中，必须指定专人负责，统一指挥。d) 使用吊杆时，不允许超载。吊杆只能用来安装或拆卸升降机零部件，不得另作它用。e) 笼顶吊杆上有悬挂物或底盘吊杆未用插销锁定时，不允许开动升降机。f) 升降机运动部件与建筑物和施工设备（如脚手架）之间的距离不得小于0.25米，升降机运行时，乘员身体的任何部位，不得超出安全栏杆。g) 每次启动笼前，应先检查运行通道是否畅通，如有人在笼顶，导轨架或附墙架上工作，不允许开动升降机，吊笼运行时，严禁有人进入护栏。h) 吊笼上所有零部件，必须平稳放置，不得超出安全栏杆。i) 安装工作人员应按高空作业的安全要求，戴安全帽，系安全带，穿防滑鞋，不要穿过于宽松的衣服，以免卷入运动部件，发生安全事故。j) 笼顶操作开动升降机时，必须将操作按钮盒拿到笼顶不允许在笼内操作，操作面板上的加节开关旋至“加节”位置，启动前应按铃示警。笼顶作业时，必须将笼顶操作按钮盒上的电源开关板至“总停”位置，以防误操作。k) 不允许吊笼超载运行。l) 吊笼起动前应全面检查，消除所有不安全隐患，并按铃示警。m) 雷雨天，雪天或风速超过13米/秒的恶劣天气，不能进行安装工作。n) 必须使用厂家提供的零部件，未经许可其它零部件不允许使用。o) 必须按要求拧紧所有联接螺栓。8.施工电梯的防雷接地措施施工升降机在制作基础时就应做好防雷接地工作9.安全事故应急及救援预案一、 应急预案的方针与原则 更好地适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好更安全的环境；保证各种应急资源处于良好的备战状态；指导应急行动按计划有序地进行；防止因应急行动组织不力或现场救援工作的无序和混乱而延误事故的应急救援；有效地避免或降低人员伤亡和财产损失；帮助实现应急行动的快速、有序、高效；充分体现应急救援的“应急精神”。坚持“安全第一，预防为主”、“保护人员安全优先，保护环境优先”的方针，贯彻“常备不懈、统一指挥、高效协调、持续改进”的原则。 二、应急策划 (一)工程概况 (二) 重大事故（危险）发展过程及分析 1施工升降机作业中突然安全限位装置失控，或违反安全规程操作，造成重大事故； 2施工升降机基础在外力荷载作用下滑坡倒塌。 3施工升降机操作失误或失灵。 4自然灾害（如雷电、沙尘暴、地震强风、强降雨、暴风雪等）对设施的严重损坏。 5施工电梯安装和拆除过程中发生的人员伤亡事故。 6运行中的电气设备故障或线路发生严重漏电。 7其他作业可能发生的重大事故（高处坠落、物体打击、起重伤害、触电等）造成的人员伤亡、财产损失、环境破坏。 (三)突发事件风险分析和预防 为确保正常施工，预防突发事件以及某些预想不到的、不可抗拒的事件发生，事前有充足的技术措施准备、抢险物资的储备，最大程度地减少人员伤亡、国家财产和经济损失，必须进行风险分析和采取有效的预防措施。 1、 突发事件、紧急情况及风险分析 应急方案具体如下：假设施工升降机安装时的意外事故；假设基础坍塌时可能倾翻；假设施工电梯操作失误或失灵，造成的意外事故。2、 突发事件及风险预防措施 从以上风险情况的分析看，如果不采取相应有效的预防措施，不仅给工程施工造成很大影响，而且对施工人员的安全造成威胁。 施工升降机安装的安全技术要求：1 起重机械的安装作业必须由有经上级行政主管部门颁发的安装许可资格证的队伍负责，作业人员须经有关行政主管部门培训，取得特种作业证，并持证上岗。2 进入施工现场必须戴好安全帽，穿工作鞋。高空作业必须正确使用安全带，并遵守现场各项安全文明规定。3 必须了解并严格按说明书所规定的安装程序进行作业，严禁对产品说明书中规定的安装程序和安装附着方案要求做任何改动。4 必须了解熟知各连接部件的联接形式与联接尺寸、规定及要求。5 各部件的安装联接必须严格按说明书的规定，安装齐全，固定可靠，并在安装后进行全面检查。6 高处作业人员所用的工具必须装袋随身携带。需要他人传递工具时，不得抛掷。7 严禁作业人员酒后从事施工电梯安装工作。8 安装完成后必须检查各部件安装无误、牢固，吊笼与导轨架配合间隙经调整并检查合格方可运行试验。9 调试后各工作机构正常工作，各安全装置均灵敏有效，制动器灵活有效，安全限速是否在使用有效期限，坠落试验的制停距离必须符合要求。10 加节附着过程，如遇大风雨天气（6级以上大风）必须停止作业。11 导轨架顶端自由高度与导轨架附着距离必须符合说明书规定和安装方案书要求。12 导轨架安装时，应用经纬仪对升降机在两个方向进行测量、校准，其垂直度允许偏差为其高度的5/10000。13 钢丝绳端部用3个以上U型卡紧固，绳卡间距大于16d。绳头距最后一绳卡的长度应40mm，并采用钢丝捆扎。绳卡滑鞍放在钢丝绳工作受力的一侧，U型螺栓扣在钢丝绳的尾端，不得正反交错设置绳卡。钢丝绳受力前固定绳卡，受力后再度紧固。14 安装调试后，必须按规定全面进行自检，并由主管部门检验合格后方可交付使用。 二、 应急准备 1、 机构与职责 一旦发生安全事故，公司领导及有关部门负责人必须立即赶赴现场，组织指挥应急处理，成立现场应急领导小组。 公司应急领导小组的组成 组长： 邹伯祥（总经理） 13907140518 02787267719职责：研究、审批抢险方案；组织、协调各方抢险救援的人员、物资、交通工具等；保持与上级领导机关的通讯联系，及时发布现场信息。 下设： 技术支持组 组长： 谭书虎 （总工） 15307318597 抢险抢修组 组长： 唐志祥（生产部经理） 13971527642后勤保障组 组长： 何晓华（安全与技术保障部经理） 15826607018应急组织的职责及分工 组长职责： 1) 决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施场外应急计划，在不受事故影响的地方进行直接控制； 2)复查和评估事故(事件)可能发展的方向，确定其可能的发展过程； 3)指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视； 4)与场外应急机构取得联系及对紧急情况的处理作出安排； 5)在场(设施)内实行交通管制，协助场外应急机构开展服务工作； 6)在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理。 副组长(即现场管理者)职责： 1)评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减少设施和财产损失； 2)如有必要，在救援服务机构来之前直接参与救护活动； 3)安排寻找受伤者及安排非重要人员撤离到集中地带； 4)设立与应急中心的通讯联络，为应急服务机构提供建议和信息。 技术支持组职责： 1) 提出抢险抢修及避免事故扩大的临时应急方案和措施。 2) 指导抢险抢修组实施应急方案和措施。 3)修补实施中的应急方案和措施存在的缺陷。 4)绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息资料。 抢险抢修组职责： 1)设置事故现场警戒线、岗，维持工地内抢险救护的正常运作。2)保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。3) 实施抢险抢修的应急方案和措施，并不断加以改进。 4)寻找受害者并转移至安全地带。 5)在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害。 6)抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估。 后勤保障组职责：1)在外部救援机构未到达前，对受害者进行必要的抢救(如人工呼吸、包扎止血、防止受伤部位受污染等)。 2)使重度受害者优先得到外部救援机构的救护。 3)协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者。 4)保障系统内各组人员必须的防护、救护用品及生活物质的供给。 5)提供合格的抢险抢修或救援的物质及设备。 2、应急资源 应急资源的准备是应急救援工作的重要保障，根据潜在事故的性质和后果分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和药品、生活保障物资。 应急物资主要有： 1)、氧气瓶、乙炔瓶、气割设备一套 2)、 急救药箱1个； 3)、 手电 3个（塔吊、电工、经理各1个）； 4)、 对讲机6部。5)、 小汽车2部。 3、技术措施1)积极按照施工国家标准规范规定的要求开展和组织抢救，防止事态的继续发展、扩大。2)及时划分应急区域、安全区域，事故边坡危害半径以内的任何区域为应急区域范围。3)开展救援工作时，制定统一的指挥信号和行动方案、组织路线，任何人的行动和作业都必须服从统一指挥和领导。4)坚持救援工作时的过程控制，提高救援工作质量，及时处理好连带突发事故。5)及时报告与施工升降机相关的各部门，使他们及时了解和采取应急措施。6)加强应急救援措施的开展工作、进一步提高应急水平，防止事态的进一步扩大。7)处理电气故障应由专业电工进行。4、 教育、训练 为全面提高应急能力，对抢险人员进行必要的抢险知识教育，制定出相应的规定，包括应急内容、计划、组织与准备、效果评估等。 四、 应急响应 （1）医院急救中心：120 火警：119 匪警：110（2）紧急情况发生后，现场要做好警戒和疏散工作，保护现场，及时抢救伤员和财产，并由在现场的项目部最高级别负责人指挥，电话通报各相关负责人员，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车、消防车或警力支援到现场实施抢救，如需可直接拨打120、110等求救电话。 （3）在接到紧急情况报告后，必须将情况报告到紧急情况领导小组组长和副组长。小组组长组织讨论后在最短的时间内发出如何进行现场处置的指令。分派人员车辆等到现场进行抢救、警戒、疏散和保护现场等。（4）遇到紧急情况，全体职工应特事特办、急事急办，主动积极地投身到紧急情况的处理中去。各种设备、车辆、器材、物资等应统一调遣，各类人员必须坚决无条件服从组长或副组长的命令和安排，不得拖延、推诿、阻碍紧急情况的处理。五、 预案管理与评审改进 公司对应急预案每年至少进行一次评审，针对施工的变化及预案中暴露的缺陷，不断更新完善和改进应急预案。10.施工
