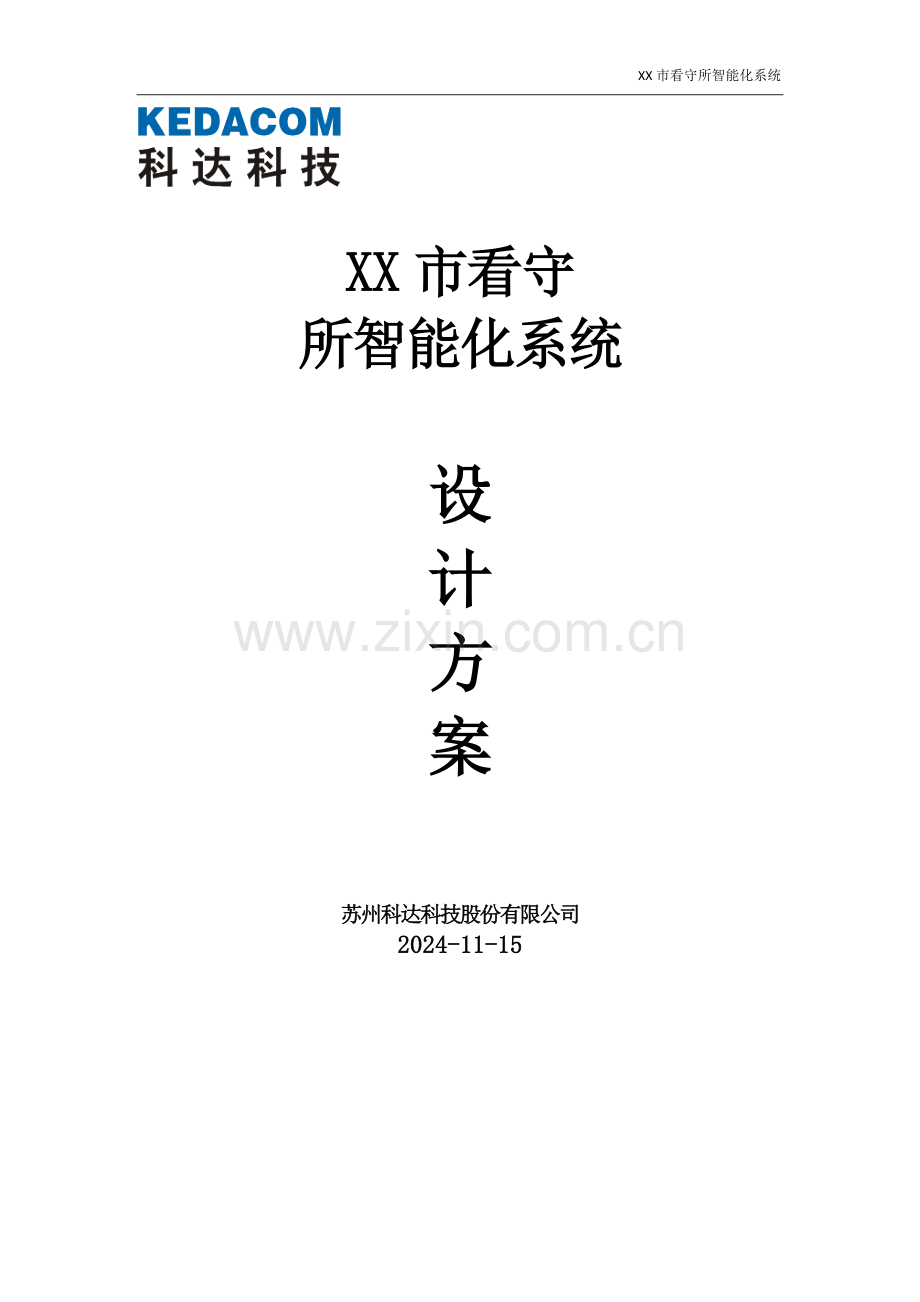

XX市看守
所智能化系统

设
计
方
案

苏州科达科技股份有限公司
2024-11-15

XX市看守所智能化系统

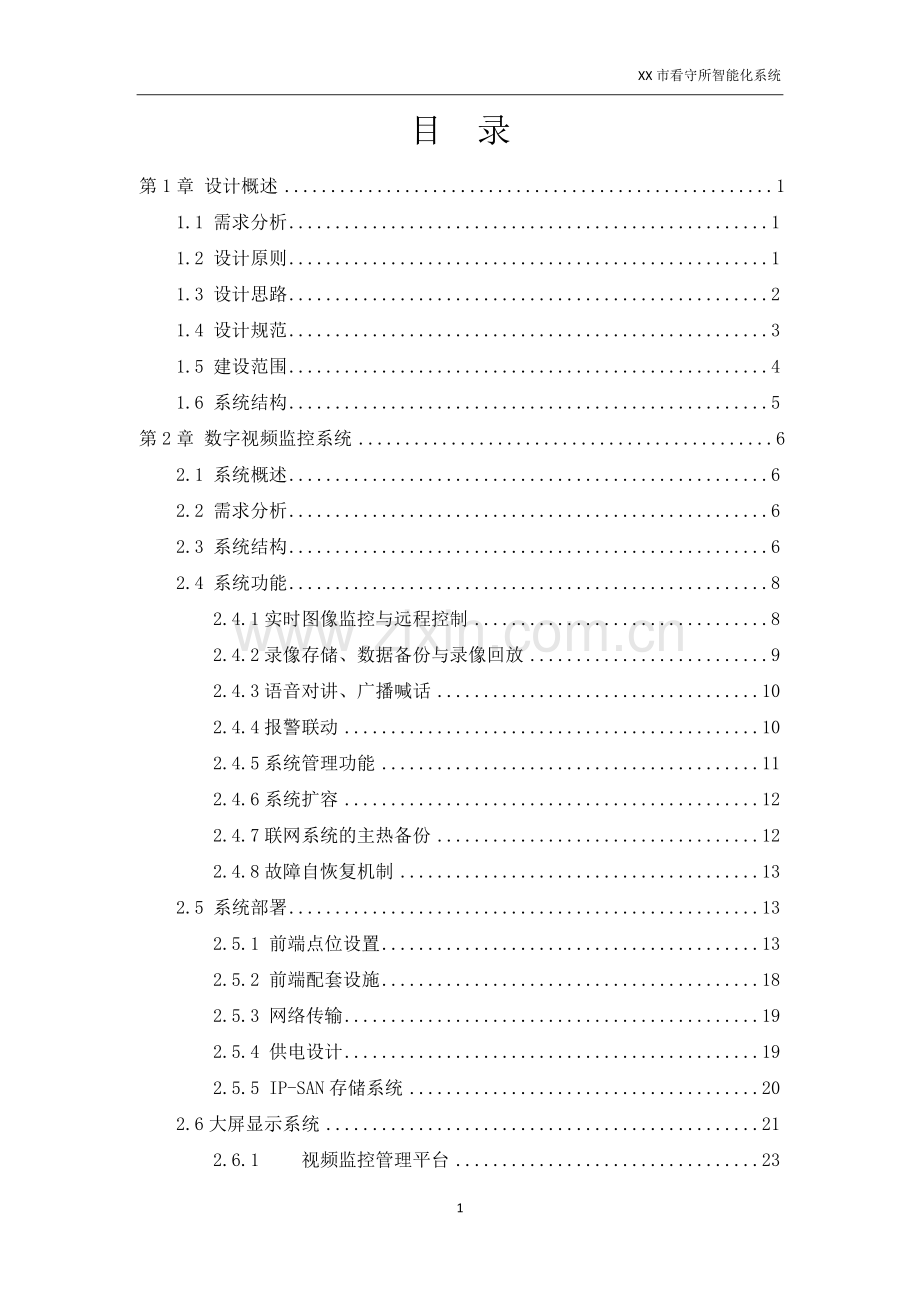

目 录
第1章 设计概述 1
1.1 需求分析 1
1.2 设计原则 1
1.3 设计思路 2
1.4 设计规范 3
1.5 建设范围 4
1.6 系统结构 5
第2章 数字视频监控系统 6
2.1 系统概述 6
2.2 需求分析 6
2.3 系统结构 6
2.4 系统功能 8
2.4.1实时图像监控与远程控制 8
2.4.2录像存储、数据备份与录像回放 9
2.4.3语音对讲、广播喊话 10
2.4.4报警联动 10
2.4.5系统管理功能 11
2.4.6系统扩容 12
2.4.7联网系统的主热备份 12
2.4.8故障自恢复机制 13
2.5 系统部署 13
2.5.1 前端点位设置 13
2.5.2 前端配套设施 18
2.5.3 网络传输 19
2.5.4 供电设计 19
2.5.5 IP-SAN存储系统 20
2.6大屏显示系统 21
2.6.1 视频监控管理平台 23
2.6.2 IP磁盘存储阵列 24
2.6.3 前端摄像机详见设备清单 25
第3章 应急报警系统 26
3.1 需求分析 26
3.2 设计原理 26
3.3 系统结构 26
3.4 系统功能 27
3.5 系统部署 28
1、报警按钮 28
2、门磁 29
3、门灯 29
4、声光报警器 29
5、红外双鉴探测器 29
6、防区模块 29
7、控制设备 30
8、显示设备 30
3.6 主要设备参数 30
3.6.1 报警主机 30
3.6.2 报警管理软件 31
3.6.3 网络通信接口模块 31
3.6.4 16防区总线通信模块 31
3.6.5 系统控制键盘 31
3.6.6 十六路继电器输出模块 32
3.6.7 四分支485线路延伸中继器 32
3.6.8 管理服务器 32
3.6.9 液晶监视器 33
第4章 门禁控制系统 34
4.1 系统概述 34
4.2 需求分析 34
4.3 设计原理 34
4.4 系统结构 34
4.5 系统功能 35
4.5.1 硬件功能 35
4.5.2 软件功能 36
4.6 系统部署 37
4.7 AB门通道人脸识别 38
4.8 主要设备参数 41
4.8.1 门禁管理服务器 41
4.8.2 门禁控制器 42
4.8.3 密码式读卡器 42
4.8.4 门锁 43
4.8.5 人像采集终端 43
4.8.6 后台识别软件 43
第5章 在押人员报告系统 45
5.1 系统概述 45
5.2 需求分析 45
5.3 系统结构 45
5.4 系统功能 47
5.5 系统部署 47
5.6 主要设备参数 48
5.6.1 管理服务器 48
5.6.2 对讲主机 49
5.6.3 对讲分机 49
5.6.4 系统软件 50
第6章 电化教育（广播）系统 51
6.1 系统概述 51
6.2 需求分析 51
6.3 系统结构 51
6.4 系统功能 52
6.5 系统部署 53
6.6 主要设备参数 54
6.6.1 电教管理服务器 54
6.6.2 监所智能电教管理平台 54
6.6.3 智能监室主机 55
6.6.4 120W数字功放 55
6.6.5 话筒调音台 56
6.6.6 音频编码器 56
6.6.7 液晶电视机 56
6.6.8 壁挂音箱 57
第7章 民警巡视定位系统 58
7.1 系统概述 58
7.2 需求分析 58
7.3 设计原理 58
7.4 系统结构 58
7.5 系统功能 59
7.6 系统部署 60
7.7 主要设备参数 60
7.7.1 巡更点 60
7.7.2 管理软件 60
第8章 周界控制系统 62
8.1 系统概述 62
8.2 需求分析 62
8.3 设计原理 62
8.4 系统结构 62
8.5 系统功能 63
8.6 系统部署 64
8.6.1 控制系统 64
8.6.2 外网 64
8.7 主要设备参数 65
8.7.1 报警主机 65
8.7.2 高压分机 65
第9章 会见管理系统 66
9.1 系统概述 66
9.2 需求分析 66
9.3 本地会见 66
9.3.1 系统结构 67
9.3.2 系统功能 67
9.3.3 系统部署 67
9.4 单向会见 68
9.4.1 系统概述 68
9.4.2 系统部署 68
9.4.3 系统功能 68
9.5 主要设备参数 68
9.5.1 会见主机 69
9.5.2 十六路录音监听卡 69
9.5.3 通话分机 69
9.5.4 会见管理工作站 70
9.5.5 会见显示电视机 70
第10章 违禁物品检测系统 71
10.1 系统概述 71
10.2 需求分析 71
10.3 设计原理 71
10.4 系统功能 71
10.5 系统部署 72
10.6 主要设备参数 72
10.6.1 安检门 72
10.6.2 手持探测器 73
第11章 审讯管理系统 74
11.1概述 74
11.2 建设目标 74
11.3 方案设计 75
11.3.1需求分析 75
11.3.2系统架构设计 78
11.3.3审讯室设计 79
11.4系统功能介绍 82
11.4.1审讯室图像画中画 82
11.4.2远程审讯指导 82
11.4.3审讯室录像和集中录像 82
11.4.4录像刻录 83
11.4.5电子笔录模块 83
11.4.6笔录管理 83
11.4.7审讯信息台帐管理 84
律师会见部分 84
第12章 手机信号侦测及屏蔽系统 85
12.1 系统概述 85
12.2 需求分析 85
12.3 设计原理 85
12.4 系统结构 85
12.5 系统功能 86
12.6 系统部署 87
12.7 主要设备参数 88
12.7.1 手机信号屏蔽器 88
12.7.2 手机信号侦测器 89
12.7.3 分控管理基站 89
12.7.4 管理软件 90
第13章 会议系统 91
13.1 系统概述 91
13.2 需求分析 91
13.3 会议室布置 91
13.3.1 办公区二层会议室 91
13.3.2 监区二层培训室 92
13.4 主要设备参数 92
13.4.1 远程视频会议终端 92
13.4.2 音频处理器 93
13.4.3 反馈抑制器 93
13.4.4 12路调音台 94
13.4.5 200W功放 94
13.4.6 300W功放 95
13.4.7 DVD播放器 95
第14章 视频分析系统 97
14.1监室智能分析系统 97
14.1.1智能分析原理 97
14.1.2系统架构 98
14.1.3智能分析算法 99
14.1.4系统效益 102
主要设备参数 103
第15章 电源管理系统 105
15.1 需求分析 105
15.2 系统结构 105
15.3 系统功能 106
15.4 系统部署 106
15.5 主要设备参数 107
15.5.1 电源控制器 107
15.5.2 电源管理软件 107
第16章 物品保管系统 109
16.1 系统概述 109
16.2 设计原理 109
16.3 系统结构 110
16.4 系统功能 110
16.5 系统部署 111
16.6 主要设备参数 管理主机 111
16.6.1 管理软件 111
16.6.2 网络控制器 111
16.6.3 36门储物柜 112
第17章 警务公开系统 113
17.1 系统概述 113
17.2 系统组成 113
17.3 系统功能 113
17.4 系统部署 116
17.5 主要设备参数 116
17.5.1 LED显示屏 116
17.5.2 警务公开触摸屏 116
第18章 通信指挥系统 117
18.1 需求分析 117
18.2 内部程控电话系统 117
18.2.1 工作原理 117
18.2.2 系统结构 117
18.2.3 系统功能 118
18.2.4 系统部署 119
18.3 无线通讯指挥系统 119
18.4 主要设备参数 119
18.4.1 机框 120
18.4.2 电路板卡 120
第19章 系统集成综合管理平台 122
19.1 需求分析 122
19.2 系统特点 122
19.3 系统结构 123
19.4 软件技术 125
19.4.1 软件开发框架 125
19.4.2 软件架构 126
19.4.3 信息快速转接的接口技术 126
19.4.4 基于使用者关心的界面技术 127
19.4.5 电子地图技术 127
19.4.6 数据库 128
19.5 系统功能 128
19.5.1 智能化子系统集成功能 128
19.5.2 控制客户端功能 129
19.5.3 流媒体服务功能 129
第20章 机房工程 131
20.1 需求分析 131
20.2 系统组成 131
20.2.1 机房装修 131
20.2.2 机房供配电 131
20.2.3 防雷接地 132
20.2.4 机房空调 134
20.2.5 机房环境监控 135
20.2.6 机房消防 137
20.3 主要设备参数 138
20.3.1 UPS电源 138
20.3.2 防静电地板 139
20.3.3 二级电源避雷器 139
20.3.4 三级电源避雷器 140
第21章 综合布线及桥架管路系统 141
21.1 综合布线 141
21.1.1 系统概述 141
21.1.2 需求分析 141
21.1.3 系统结构 141
21.1.4 系统部署 144
21.2 桥架管路 146
21.2.1 需求分析 146
21.2.2 系统组成 146
21.2.3 垂直桥架 146
21.2.4 水平桥架 147
21.2.5 水平管路 147
21.2.6 室外进线系统 147
21.2.7 室外管道路由 147
第22章 计算机网络系统 151
22.1 系统概述 151
22.2 需求分析 151
22.3 系统结构 151
22.4 系统功能 152
22.5 主要设备参数 153
22.5.1 48口接入交换机 153
22.5.2 24口接入交换机 154
22.5.3 核心交换机 155
第23章 监区人员定位系统 158
23.1 系统概述 158
23.2 系统架构 158
23.2.1 系统组成部分 159
23.2.2 系统功能 159
23.3 平台系统总体设计 160
23.3.1 定位系统管理平台 160
23.3.2 统一数据平台结构 161
23.3.3 统一门户管理平台结构 162
23.3.4 应用权限管理 162
23.3.5 用户发卡管理 163
23.4 定位系统软件系统 163
23.4.1 系统主界面 163
23.4.2 人员位置信息显示 164
23.4.3 实时人数统计，电子点名 164
23.4.4 查看指定人员位置 165
23.4.5 非法进入重要区 165
23.4.6 人员移动轨迹查看 166
第24章 武警安防系统 167
24.1 监控系统 167
24.2 报警系统 168
24.3 背景音乐系统 168
24.4 会议系统 169
24.5 机房工程 169
24.6 有线电视系统 171
24.7 综合布线及计算机网络系统 171
第25章 检察院及法院需求 173
第26章 预算清单 174

11
第1章 设计概述
XX市看守所包括分监区、办公区、后勤保障区、武警营房。
监区位于办公区和武警营房之间，为二层建筑；办公区位于监区北侧，为六层建筑；后勤保障区位于办公区东侧，为四层建筑；武警营房位于监区东侧，为四层建筑。
本设计方案是按照公安部看守所技术建设的需求，结合XX市看守所的具体情况和目前国内智能化建设的先进技术，对智能化各系统进行整体规划设计。目标将XX市看守所智能化系统建成具有一流水准的看守所技术系统。
1.1 需求分析
根据XX市看守所的实际工作需要，将在新建看守所建设数字视频监控系统、智能视频分析系统、应急报警系统、门禁控制系统、在押人员报告系统、电化教育（广播）系统、民警巡视定位系统、周界控制系统、会见管理系统、违禁物品检测系统、审讯管理系统、手机信号侦测及屏蔽系统、会议系统、电源管理系统、物品保管系统、警务公开系统、通信指挥系统、系统集成综合管理平台、机房工程、综合布线及桥架管路系统、计算机网络系统、武警安防系统。
通过XX市看守所智能化系统建设，能使用户在一个平台下查询所内安防管理的信息资料时，同时可以简便的浏览安防管理的信息，查阅监所信息。在使用智能管理系统时，实现信息系统互动。
1.2 设计原则
XX市看守所智能化系统的设计必须体现如下设计原则：
l 严格按照《看守所技术建设规范》公监管[2002]160号文和云南省公安监管部门对监所技术建设的相关要求设计，贯彻“科技强警”战略，完善监所信息化工作，提高监管工作水平，系统建设充分满足监所管理的要求。
l 系统工程建设坚持“保障必需，不断完善、实用高效、安全可靠”的原则，全面规划，分期实施，逐步完善。
l 系统的设计遵循可靠、先进、经济、实用、安全性的原则。
实用性：依照用户要求，坚持实用性为主的原则，系统务必完全满足涉及公安监管场所各项安防的实际需求，采用当前计算机主流应用技术和相对成熟的公安监管场所安防管理模式，在适当考虑未来发展需求的前提下，避免盲目追求系统设计超前性和设备豪奢性，统筹规划，实事求是。
安全性：系统的建设需要融合以往建设经验，结合公安监管场所安防管理系统的具体应用需求，使用具有成熟应用实践的软件平台架构确保系统的健壮性，选用具备高可靠性、高安全性，具有数万小时平均无故障时间的设备，同时为关键设备、关键部件设计冗余备份。建立健全系统安全稳定运行保障机制、建设系统运行故障预案，全方位多角度保障系统的顺利运行。
先进性：系统设计应遵循系统工程的设计准则，通过科学合理的设计，既防止片面追求某一高指标，又充分体现系统的先进性，选用先进、成熟、可靠的设备，最大程度地采用成熟、可继承、具备广阔发展前景的先进安保技术，搭建可升级、可扩展、可兼容的系统和应用平台，构建数字化、网络化和智能化的公安监管场所安防管理系统。
开放性：系统设计采用标准化设计，严格遵循相关技术的国际、国内行业标准，确保系统之间的透明性和互联互通，并充分考虑与其它监控系统的连接。在设计和设备选型时，将科学预测未来扩容需求，进行余量设计。
模块化：由于看守所系统前端点位多、规模大，所以设备选择基于模块化的方式，充分考虑了系统的变化和扩容需求。
可靠性：在考虑系统先进性同时，我们更确保系统的稳定性和通用性，杜绝采用未在同类系统中采用的产品和技术。
经济性：优化设计，造价合理，具有较高的性能价格比和较低的维护开销。
1.3 设计思路
XX市看守所智能化系统建设，利用先进的网络技术、信息技术，及音视频多媒体技术，建设统一的系统集成综合管理平台，实现监所协同工作、信息共享和决策支持。
系统的设计着眼于数字化、网络化、模块化的趋势；设备的选型本着开放性、通用性、稳定性的原则；充分考虑了系统的变化和扩容需求；在考虑系统先进性同时，确保系统的稳定性和通用性。
系统设计，采用国内先进设备，实现所内监控、报警、会见、提审等系统信息数字化。通过一个完善的业务支撑平台，将原先孤立的系统结合起来，让所内的软硬件信息关联起来，发挥其最大效益。通过了这种软硬结合的方式，实现分控的桌面化，信息系统的智能化，实现以下目标：
1、监所安全进一步得到保障，及时发现和制止各类事故，及时发现各种突发状况，使在押人员所有活动均在有效的监管当中。实现“多岗联动、协同管理”的新工作格局，使监所安全系数增加。
2、保证在押人员合法权益，确保其能安全、稳定的生活，促使其能够服从管理，遵章守规。
3、保障监管民警和武警的人身安全，使民警和武警可以安全、有效地履行职责，杜绝各种违纪犯罪行为的发生。
4、规范了民警执法行为、提高了民警工作效率、减轻了民警劳动强度。通过信息系统与硬件系统的综合运用，主导监所的勤务机制，规范了民警的岗位工作。信息系统与硬件系统的全面应用，使的提审办理、人员出入所、所内管理等诸多岗位民警从繁琐的操作中解放出来，提供图形化、一站式的解决方式。
5、提高了看守所服务公安中心工作的能力。通过对信息系统与硬件系统的综合应用，提高对办案单位服务水平；为数据研判提供有效的数据。
6、通过多层次、立体、交叉的监管体系。使各级部门和领导能在一定程度上实时掌握看守所的动态工作情况，为能及时处置各类事件，科学决策提供必要的技术支持。
1.4 设计规范
本系统的规划设计严格遵循国家有关部门政策法规，以安防监控行业的技术标准为参照标准。本系统涉及的标准规范包括但不限于下表所示的文件规定和标准。
序号
文件名称
文件编号
1
《安全防范视频监控联网系统信息传输、交换、控制技术要求》
GB/T 28181-2011
2
《安全防范工程技术规范》
GB 50348-2004
3
《安全防范工程技术规范》
GB 50348-2004
4
《智能建筑设计标准》
GB/T 50314-2006
5
《有线电视系统工程技术规范》
GB 50200-94
6
《综合布线系统工程设计规范》
GB 50311-2007
7
《电子信息系统机房设计规范》
GB 50174-2008
8
《入侵报警系统工程设计规范》
GB 50394-2007
9
《中国人民共和国公共安全行业标准》
GA/T 75-94
10
《中国人民共和国公共安全行业标准》
GA/T 70-94
11
《中华人民共和国公安部行业标准》
GA 27-92
12
《视频安防监控系统技术要求》
GA/T 367-2001
13
《入侵报警系统技术要求》
GA/T 368-2001
14
《监所周界高压电网装置》
GA247-2000
15
《数字化讯问（讯问）记录系统技术要求》
GA/T882-2010
16
《看守所技术建设规范》
JJ 001-2002
17
《看守所装备配备标准》
PB 003-2001
18
《关于发布<全国公安监管信息系统总体建设方案>的通知》
公监管[2001]123号
19
《关于发放<金盾工程安全保障体系总体设计方案>的通知》
公金盾[2002]45号
20
《关于印发<公安工作中国家秘密及密级具体范围的规定>的通知》
公发(1999)5号
21
《公安监管场所技术防范装备建设实施方案》

22
《XX市看守所建筑施工图纸》

1.5 建设范围
（1）数字视频监控系统
（2）智能视频分析系统
（3）应急报警系统
（4）门禁控制系统
（5）在押人员报告系统
（6）电化教育（广播）系统
（7）民警巡视定位系统
（8）周界控制系统
（9）会见管理系统
（10）违禁物品检测系统
（11）审讯管理系统
（12）手机信号侦测及屏蔽系统
（13）会议系统
（14）电源管理系统
（15）物品保管系统
（16）警务公开系统
（17）通信指挥系统
（18）系统集成综合管理平台
（19）机房工程
（20）综合布线及桥架管路系统
（21）计算机网络系统
（22）武警安防系统
1.6 系统结构
XX市看守所智能化系统是一个集硬件、网络、软件等多类应用产品于一体性的多功能大型集成系统，直接体现监管场所的管理水平，是监管场所信息化的重中之重。系统以集成平台为载体，根据公安部《看守所技术建设规范》中规定并结合XX市看守所实际需求，对各系统进行独立化、模块化设计，使整个系统核心部分更加简洁，实现各系统互联互通的集成管理，发挥其最大效益。其系统结构示意图如下：

第2章 数字视频监控系统
2.1 系统概述
数字视频监控系统是公安监管场所智能化系统最主要的子系统之一。根据XX市看守所的建筑布局，合理布置摄像机的位置，实时有效地对整个看守所进行视频监控全覆盖和图像记录。
数字视频监控系统采用高清视频监控技术，实现视频图像信息的采集、编码、传输、存储、流媒体分发、显示；系统基于IP网络传输技术，所有视频信号全部接入公安网，用户可通过视频综合管理平台软件调看前端任意点图像。
2.2 需求分析
系统建设实现对XX市看守所全方位、无死角的音、视频监控，并实行数字化高质量存储。所有视频信号全部接入公安网。采用1280*720像素防暴摄像机，监室摄像机具有断线存储功能，存储时间不小于8小时。摄像机应符合图像联网规范7行叠加字符要求。
前端监控点根据环境地点不同采用相应的枪型摄像机、半球摄像机、高清球机；音频信号接入摄像机内与视频信号整合并通过网络传输至监区设备间硬盘录像机进行存储。监控系统实现图像、声音同步录像，具备24小时连续录像，录像料保存周期不小于30天。
系统配置硬件设备视频综合管理平台，实现拼接显示单元的拼接、漫游、叠加、透明度调整等功能，并且调用监控图像至指定拼接显示单元。
系统配置流媒体服务器，支持不低于400路2M图像同时转发，可实现不少于50个用户的同时调看。监所用户（人*16）、支队、市局、省厅、公安部
系统具有高清解码解码设备，具备不少30路高清输出接口，具备16*24路720P图像资源的解码。
系统可通过综合管理平台实现监控系统与报警、周界、门禁、对讲等系统的联动。
2.3 系统结构
监所目前设立1处值班监控中心，管教值班室，对上可以提供市局、领导的远程图像浏览及查询、对下可以实现对全所的技防系统综合管理和应急指挥，具体结构：
第一层主要为领导浏览监督窗口：视频监控系统可以对外统一提供客户端访问，领导在公安网内的任何位置即可实现图像浏览、录像查询、设备管理等操作。
第二层主要为总控中心的设备：配置有视频监控管理平台、IP-SAN磁盘阵列、解码器、液晶拼接屏以及操作电脑等。
视频监控管理平台是整个视频监控系统的核心管理设备，采用嵌入式操作系统，负责所有监控点图像资源的管理，实现码流交换。
IP-SAN磁盘阵列主要是实现前端监控点的图像存储，支持高清分辨率图像不低于30天的存储。
集中解码器实现数字图像转模拟输出到电视墙，最高支持QXGA高清输出。
液晶拼接屏作为高清图像最终展示的载体，其效果直接决定整个高清监控呈现的效果，本次使用46"液晶显示单元拼接墙体。
在操作坐席的电脑上安装客户端软件，可实现对系统的控制、管理、操作等。通过客户端可浏览监控图像、对前端摄像机进行PTZ控制、修改设备参数、报警联动布防与撤防。
第三层主要为前端采集层：建设图像资源采集，主要包括新建的330路高清网络监控点，实现对看守所、拘留所在押人员区域的无缝覆盖。
具体系统组网图见下：

2.4 系统功能
2.4.1实时图像监控与远程控制
n 客户端浏览
Ø 支持单画面和多种多画面模式的实时图像浏览；支持4/9/16/25/36等等分屏浏览方式，同时支持N+1方式浏览；
Ø 支持每幅画面的手动或自动轮询，轮询间隔可设置
Ø 支持监控点摄像机的远程PTZ控制实现镜头的左右、上下转动，视野的拉近拉远等；对摄像机PTZ的控制可设置多个不同的用户权限级别进行控制。高优先级别用户可优先控制摄像头PTZ。
Ø 支持摄像头的点击居中、框选放大功能
Ø 支持对前端监控图像进行字幕集中设置和时间显示，方便监控中心了解监控现场。
Ø 支持对前端设备的集中参数设置。
Ø 支持移动侦测、音频对讲功能的操作与管理
Ø 系统提供图像抓拍功能，监控中心可随时根据需要抓拍监控图像。
Ø 可外接键盘，实现图像切换和PTZ控制。能够通过键盘控制图像切换和对摄像机的控制；支持同一键盘多种不同品牌摄像头混合控制能力。
Ø 具备CPU资源监测功能，当浏览图像路数超出CPU负荷时能够给出个性化提示；
Ø 同台CU端PC支持一机双显功能，可同时使用CU浏览视频和电子地图功能。
n 电视墙浏览
Ø 支持电视墙的高清图像实时浏览、录像回放浏览功能
Ø 支持CU客户端对电视墙的配置
Ø 支持电视墙预案轮巡、电视墙图像轮巡、告警图像上电视墙功能
Ø 支持监控专用键盘对电视墙图像的切换和控制。
2.4.2录像存储、数据备份与录像回放
Ø 支持中心录像存储和客户端录像存储功能
Ø 实现对监控现场图像、声音、数据等进行实时存储。数据保存在监控中心。同时在监控前端进行存储备份，保证在传输线路发生故障时也能提供数据存储。
Ø 能够实现多种方式的录像：手动选择录像、定时录像或报警联动录像；
Ø 录像文件的检索可支持秒级检索，可按名称、录像方式、时间段等进行检索；
Ø 录像数据以文件形式存储在磁盘上，可方便的调看、导出，刻录成盘，提供数据备份。
Ø 支持录像文件的本地回放和远程点播
Ø 下载的录像文件应该是标准的asf格式，支持通用播放器（例如：暴风影音、windows media player）直接播放，方便备份、刻盘。
Ø 录像回放中提供快进、拖拉等多种控制功能
Ø 支持专用工具对独立录像阵列进行检索和浏览。
Ø 录像存储采用智能调度方式，可将录像从故障区域智能调度到正常区域。
Ø 系统具备完善的日志功能，可对所有的操作、控制、报警等信息进行保存，日志文件支持导出。
2.4.3语音对讲、广播喊话
Ø 提供监控点音频上传到客户端功能
Ø 提供客户端音频向监控点广播喊话功能
Ø 提供客户端与监控点之间的双向对讲功能
Ø 通信过程中的音量大小可调节
Ø 支持回声消除，保证双向对讲时的效果
Ø 可以实现监控点与监控中心、监控中心与监控中心之间的双向音频功能，同时支持对双向语音的录制。

2.4.4报警联动
Ø 支持前端设备的开关量输入告警联动；支持移动侦测告警联动
Ø 支持视频监控与报警、门禁、对讲、周界电网等外围设施联动

2.4.5系统管理功能
n 用户管理
Ø 提供用户及用户组的添加、删除以及用户信息的修改
Ø 支持超级管理员、用户管理员和操作员三种用户，可以为不同的用户分配不同的管理权限，如：图像浏览、云镜控制、录像与放像、电视墙操作等等。
n 认证管理
Ø 实现用户登录信息的认证
Ø 登录用户的授权
Ø 本次系统具备强大的用户认证和权限管理功能，支持采用用户名、密码认证方式或者USB Key认证方式或者用户名、密码+USB Key认证方式。
n 权限管理
Ø 采用用户分级管理机制实现用户权限的授予和取消
Ø 可针对不同用户分配不同的系统操作和设备管理权限
n 设备管理
Ø 提供设备的添加、删除以及设备信息的修改
Ø 可根据设备的名称、类型等参数进行设备搜索
Ø 支持设备权限的设置和修改
Ø 支持设备软件的远程升级功能
n 网络管理
Ø 提供系统配置管理和系统性能管理
Ø 提供告警管理、安全管理和日志管理
Ø 提供状态监测、系统备份及数据恢复功能
2.4.6系统扩容
核心设备监控管理平台为嵌入式硬件平台，采用模块化架构设计，支持模块化、分布式组网，具备平滑升级扩容的能力。系统扩容可通过两个方面实现：
1） 系统License扩容：本次方案设计，监控中心平台预留一定的系统扩容能力，当系统容量未满负荷时，可直接通过增加License方式实现少量新建前端点的接入。
2） 增加平台模块：支持堆叠和级联组网，当实际系统容量达到设计容量时，可采用增加平台模块的方式实现大量新建前端点接入。增加平台非常简单，只需配置IP地址注册到原有系统即可。
存储系统扩容也非常方便，本次方案配置的模块化IP-SAN存储阵列，支持分布式部署。系统存储需要扩充时，只需增加存储设备接入网络注册到监控平台即可，系统自动实现负载均衡。
2.4.7联网系统的主热备份
核心设备监控管理平台支持双机热备；IP-SAN磁盘阵列，支持双网口捆绑对外提供服务，实现网络备份。组网示意图如下：

联网系统双机热备组网示意图
实现原理：
主热备份实现原理包括：心跳监测和资源接管两个部分，心跳监测可以通过网络链路和串口进行，而且支持冗余链路，主备机之间相互发送报文来告诉对方自己当前的状态，如果在指定的时间内未受到对方发送的报文，那么就认为对方失效，这时就启动资源接管模块来接管运行在对方主机上的资源或者服务。例如：在主备平台定期相互探测，检查对方是否可用，如果在指定的时间内主平台没有反馈，则备平台自动设置为主平台，对外提供服务。
IP-SAN磁盘阵列支持双千兆网口绑定，具体原理是：在磁盘阵列的两个网口上分别设置不同的IP地址，同时虚拟出一个对外服务的IP地址，当两个网口的连接都是正常时，双网口采用负载均衡的方式通过虚拟IP对外服务，当一个网口出现异常，则由另外一个网口对外提供服务。
2.4.8故障自恢复机制
1）硬件看门狗设计
系统具有硬件看门狗功能，使系统出现异常时，能自动控制计算机进行重新启动，使系统恢复正常运行，保证系统24小时不间断正常工作。看门狗本身不是用来解决系统出现的问题，在调试过程中发现的故障应该要查改设计本身的错误。加入看门狗目的是对一些程序潜在错误和恶劣环境干扰等因素导致系统死机而在无人干预情况下自动恢复系统正常工作状态。
2）U盘备份和自恢复机制
系统数据库可以通过U盘进行手动备份，当系统出现故障后，可通过U盘将备份数据恢复到系统。保证了系统的安全性。
3）数据库信息自动备份和恢复
系统数据库和配置信息可自动备份到存储区域（一般每天自动备份一次系统数据），当系统出现数据损坏时，系统可自恢复备份数据，保障系统在无人状态下自恢复功能。提高了系统的稳定性。

2.5 系统部署
2.5.1 前端点位设置
前端摄像机实施对监控目标图像信息采集，是监控系统的原始信号源，其功能状态、质量优劣直接影响整个系统的功能发挥。同时依据看守所环境的特殊性需要监区内的所有建筑、主要道路和绿化场地等重要部位均设计安装视频监控系统，在监区构建完善的监控系统，实施有效的音视频监控和图像记录，监室、周界、大门等重点位置要做到无死角监控。
按照上述区域重要程度不同，同时也是确保重点位置能得到更有效的高清监控，本次高清监控点设计将有针对性的进行部署，具体如下：
监区：
Ø 普通监室（44间）
普通监室内在房间南北对面各明装1台宽动态半球摄像机，监控角度兼顾到厕所内部区域，两个摄像机实现监室内的视频全部覆盖，安装高度为距地高3米，在普通监室房间南北半球摄像机附近以暗埋方式各安装1只室内监听器，监听器音频线接入半球摄像机音频接口。 共计安装60只。
Ø 单人监室（6间）
单人监室在南北对角各明装一台宽动态半球摄像机，安装高度为距地高3米。共计安装12台。
在摄像机附近安装1只监听器，共计安装4只。
Ø 放风场（44间）
在放风场南侧安装1台红外枪型摄像机，距地面3米处安装。共计安装44台。
在半球摄像机附近安装1只室外监听器，共计安装44只。
Ø 监区管理通道、南北巡视道、走道
采用追尾式等距离在监区管理通道、南北巡视道、中走道、二层边走道各吸顶安装3台宽动态半球摄像机，在管教谈话室区域走道吸顶安装2台宽动态半球摄像机， 共计安装54台。
Ø 管教谈话室区域走廊
在管教谈话室区域走廊吸顶安装2台宽动态半球摄像机，采用对射方式安装。共计安装12台。
Ø 管教谈话室、值班室、信息采集室等功能性房间
在管教谈话室、值班室、信息采集室、警用装备室、电气设备间、药房、诊断室、治疗室、医生办公室、洗衣房各吸顶安装1台高清红外半球摄像机，在心理咨询室、犯人活动室、远程视频室、物品储藏室对角吸顶安装2台高清红外半球摄像机。共计安装38台。
在管教谈话室、信息采集室、远程视频室、药房、诊断室、治疗室摄像机附近安装监听器，共计安装6只。
Ø 楼梯口
在两个楼梯口外各安装1台宽动态半球摄像机。在楼梯平台中间位置各吸顶安装1台半球摄像机，共计安装4台。
Ø 监控室、设备间
在监控室、设备间对角各吸顶安装2台宽动态半球摄像机，共计安装4台。
Ø 庭院
在监区中间两个庭院、谈话室区域中间三个庭院对角各安装2台红外枪型摄像机，共计安装10台。
Ø 监区大门
在监区大门内对角安装2台宽动态枪型摄像机，在监区大门外对角安装2台宽红外枪型摄像机。
周界围墙：
在周界围墙内外墙采用追尾式安装宽动态高清枪型摄像机、设计可视距离为30米左右，围墙周长约460米，共计各安装16台。
办公区：
Ø 审讯室、公安特审室、驻检特审室、辨认室、律师会见室
在审讯室、公安特审室、驻检特审室、辨认室在押人员对侧拐角吸顶安装1台宽动态半球摄像机，共计安装24台。
在审讯室、公安特审室、驻检特审室、辨认室摄像机附近以暗埋方式各安装1只室内监听器，监听器音频线接入半球摄像机音频接口。共计安装16只。
Ø 收押安检室、违禁物品保管室、财务保管室、收押登记室、单独会见室
在收押安检室、违禁物品保管室、财务保管室吸顶安装1台宽动态半球摄像机，在收押登记室对角吸顶安装两台宽动态半球摄像机共计安装5台。
在单独会见室两侧分别吸顶安装两台宽动态半球摄像机，在附近以暗埋方式各安装1只室内监听器。
Ø 提审通道、会见通道
在提审（律师会见）通道、会见通道采用追尾式安装宽动态半球摄像机，设计可视距离15米左右，共计安装25台。
Ø 外走廊
在外走廊采用追尾式安装红外半球摄像机，设计可视距离15米左右，共计安装4台。
Ø 会见区
在会见区在押人员一侧对角安装2台宽动态半球摄像机，家属一侧安装2台宽动态半球摄像机，家属等待区对角安装2台宽动态半球摄像机，管理用房安装1台宽动态半球摄像机，共计安装7台。
在家属会见区及在押人员一侧摄像机附近以暗埋方式各安装1只室内监听器， 共计安装2只。
Ø AB门区域
在AB门A门上空吸顶安装1台宽动态半球摄像机，实时监控AB门区域及B门动态，在A门外安装1台宽动态半球摄像机，实时监控A门动态，共计安装2台。
Ø 接待大厅
在办公区接待大厅拐角处吸顶安装三台宽动态高清半球摄像机。
Ø 楼梯口
在楼梯平台中间位置各吸顶安装1台宽动态高清半球摄像机，共计安装3台。
Ø 办公区二层
在办公区二层枪库、档案室吸顶安装1台宽动态高清半球摄像机。
Ø 室外
在办公区室外区域西侧、东侧分别安装3台、2台红外枪型摄像机共计安装5台。
Ø 围墙与办公区之间区域
在围墙与办公区之间区域安装6台红外枪型摄像机。
此次设计摄像机采用采用高清网络防暴型摄像机,半球及枪机采用2.8-12mm变焦镜头。共计安装440台摄像机，其中宽动态防暴半球270台、红外防暴半球34台、宽动态防暴枪机41台、红外防暴枪机91台、高清防暴球机4台。
监室区域摄像机配备32G存储卡，实现断线存储8小时，共计配备存储卡110张。
监控点统计：
安装位置
数量
彩色摄像机
红外防水摄像机
防
