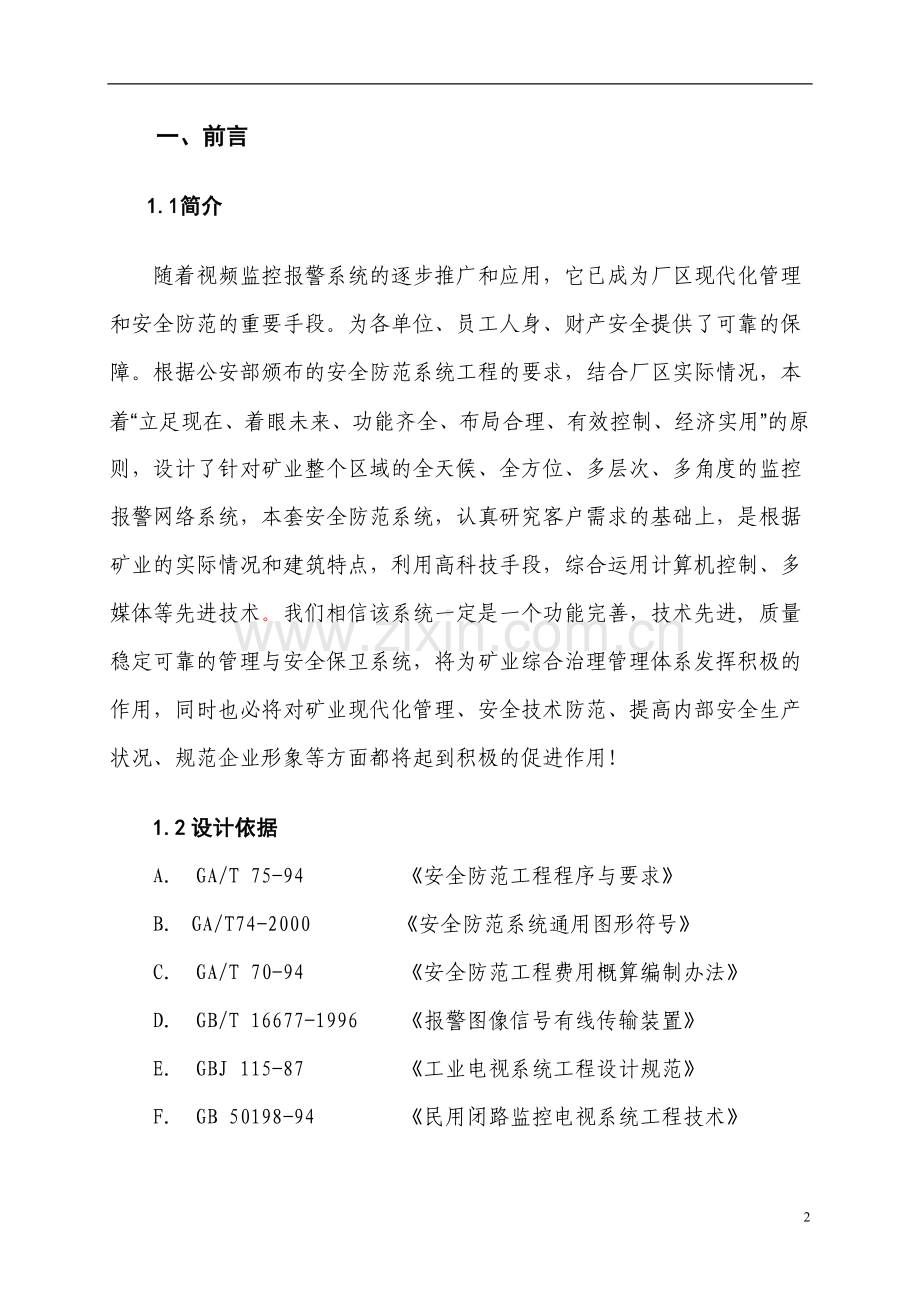

标准化厂房网络监控系统设计方 案2015年4月一、前言1.1简介随着视频监控报警系统的逐步推广和应用，它已成为厂区现代化管理和安全防范的重要手段。为各单位、员工人身、财产安全提供了可靠的保障。根据公安部颁布的安全防范系统工程的要求，结合厂区实际情况，本着“立足现在、着眼未来、功能齐全、布局合理、有效控制、经济实用”的原则，设计了针对矿业整个区域的全天候、全方位、多层次、多角度的监控报警网络系统，本套安全防范系统，认真研究客户需求的基础上，是根据矿业的实际情况和建筑特点，利用高科技手段，综合运用计算机控制、多媒体等先进技术。我们相信该系统一定是一个功能完善，技术先进, 质量稳定可靠的管理与安全保卫系统，将为矿业综合治理管理体系发挥积极的作用，同时也必将对矿业现代化管理、安全技术防范、提高内部安全生产状况、规范企业形象等方面都将起到积极的促进作用！1.2设计依据A. GA/T 75-94 安全防范工程程序与要求B. GA/T74-2000 安全防范系统通用图形符号C. GA/T 70-94 安全防范工程费用概算编制办法D. GB/T 16677-1996 报警图像信号有线传输装置E. GBJ 115-87 工业电视系统工程设计规范F. GB 50198-94 民用闭路监控电视系统工程技术G. GB50254-259-96 电气装置安装工程施工及验收规范 H. GB50169-92 电气装置安装工程接地装置施工及验收规范 I. 其他相关的标准和要求。1.3设计指导思想 先进性 系统在满足建设方要求的同时，在系统配置、产品选型等技术性能、指标上应具有一定的先进性，采用130万像素数字高清技术，高清视频编解码技术，视频海量存储和高效检索技术和视频智能分析技术等高质量，设备并有一定的冗余度，充分考虑信息社会的发展趋势，力求在相当长的时期内系统仍然具有先进性； 实用性 系统应具有实用性，操作简单、维护方便，所开发的功能应能为用户实实在在地使用； 可靠性 系统应有良好的可靠性，系统设备配置为品牌成熟产品，能适应长时间连续工作； 兼容性 系统的控制主机便于扩充和升级；各系统之间应能实现通讯与联动，以提高系统整体的使用效果； 经济性 系统有最好的经济性，在保证上述性能的前提下，优化系统设计、提高系统的性价比。二、系统设计2.1系统概述根据龙雁标准化厂房的实际情况，标准厂房已建成使用，厂区内道路，管道都已建成。为提升厂区内的安全管理，本监控工程对这厂区进行视频监控覆盖监控中心设在厂区入口保卫科值班室，实现24小时人员值班在岗查看，本系统按矿业要求采用海康威视品牌指定型号设备，具体设备参数型号详细见附件一。本套系统共设备24个前端视频监测点，并传输采用光纤、网络双绞线进行传输， 前端摄像机采集到的视频信号通过网络双绞线传送到交换机，经过交换机汇集后，通过光收发器转成光信号直接传输到监控中心。系统主机存储采用3块SV35 3TB硬盘，满足厂区30天的存储需求。2.2系统拓扑结构由系统构成图可见，整个系统分为监控中心、传输、前端监控设备三部分。下面逐一作以简单介绍：2.3、摄像机安装位置图： 2.2.1监控中心主要硬件参数说明：硬盘录像机：DS-8632N-E8产品简介 DS-8600N-ST系列是海康威视自主研发的新一代NVR（Net Video Recoder），它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。 DS-8600N-ST系列NVR可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。功能特性 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商(ACTi、ARECONT、AXIS、Bosch、Brickcom、Canon、HUNT、Panasonic、PELCO、SAMSUNG、SANYO、VIVOTEK、ZAVIO)的网络摄像机； 支持500W像素高清网络视频的预览、存储与回放； 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能； 支持HDMI、VGA、CVBS同时输出，HDMI与VGA输出分辨率最高均可达1920x1080p，且可分别进行预览和回放不同通道的图像； 全新的UI操作界面，支持一键开启录像功能； 支持冗余录像、假日录像和抓图计划配置； 支持ANR技术，实现网络摄像机断网智能补录功能； 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览； 支持最大16路720P同步回放及多路同步倒放； 支持标签定义、查询、回放录像文件； 支持智能搜素和回放，提高录像回放的效率，节约录像回放时间； 支持重要录像文件加锁保护功能； 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期； 支持8个SATA接口，1个eSATA盘库，可用于录像和备份； 支持N+1热备功能，一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升数字通道存储的可靠性； 双千兆网卡，支持网络容错、负载均衡以及双网络IP设定等应用； 支持海康威视DDNS域名解析系统； 支持远程零通道预览，使用1路零通道编码视频，预览多通道分割的视频画面，充分获取监控图像信息的同时节省网络带宽； 支持网络检测（网络流量监控、网络抓包、网络通畅）功能 首创的双操作系统设计，系统运行更加可靠视音频输入网络视频输入16路网络视频接入带宽80Mbps视音频输出HDMI输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，16001200/60Hz，1920x1080p/50Hz，1920x1080p/60HzVGA输出1路，分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz，16001200/60Hz，1920x1080p/60HzCVBS输出1路，BNC接口（电平：1.0Vp-p，阻抗：75）分辨率：PAL制式704*576；NTSC制式704*480音频输出2路，BNC接口（线性电平，阻抗：600）视音频编解码参数录像分辨率5MP/3MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放16路视频压缩标准H.264/MPEG4录像管理录像/抓图模式手动录像 /抓图、定时录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测和报警录像/抓图回放模式即时回放、常规回放、事件回放、标签回放、外部文件回放、图片回放备份模式常规备份、事件备份、图片备份硬盘驱动器类型8个SATA接口，1个eSATA接口最大容量每个接口支持容量小于4TB的硬盘作为录像盘外部接口语音对讲输入1个，BNC接口（电平：2.0Vp-p，阻抗：1k）网络接口2个，RJ45 10M/100M/1000M自适应以太网口串行接口1个，标准RS-485串行接口（预留）；1个，标准RS-232串行接口；1个，键盘485串口USB接口3个，USB 2.0报警输入16路报警输出4路网络管理网络协议IPv6、HTTPS、UPnP(即插即用)、SNMP(简单网络管理)、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI(IP SAN应用）、PPPoE(拨号上网）等其他电源AC100-240V，47-63Hz功耗（不含硬盘）40W工作温度-10-55工作湿度10-90机箱19英寸标准2U机箱尺寸445mm（宽）470mm（深）90mm（高）重量（不含硬盘）8Kg备注：2013年1月底开始陆续切换成两个网络接口。DS-2CD3210D-I5功能特性:最高分辨率可达1280960 30fps,在该分辨率下可输出实时图像采用先进的视频压缩技术,压缩比高,且处理非常灵活逐行扫描CMOS,捕捉运动图像无锯齿采用EXIR点阵式红外灯技术，照射距离可达30-50米ICR红外滤片式自动切换,实现真正的日夜监控支持3D数字降噪支持双码流,支持手机监控可支持PoE供电(选配)符合IP66级防水防尘设计,可靠性高支持走廊模式,背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境功能齐全:心跳,镜像,水印等互联交换机参数：华为H3C-S1026EH3C S1026E交换机是H3C公司自主开发的无管理以太网交换产品，提供24个的10/100Mbps自适应以太网接口以及2个10/100/1000Mbps自适应以太网接口，所有端口均支持全线速无阻塞交换以及端口自动翻转功能，可以安装于19英寸标准机架。产品特点1.符合IEEE802.3、IEEE802.3u、IEEE802.3ab和IEEE802.3x标准；2.提供24个10/100Mbps自适应以太网端口，以及2个1000Mbps上行电口；3.每个端口都支持Auto-MDI/MDIX功能；4.每个端口都提供Speed和Link/Act指示灯，显示端口的工作状态；11
