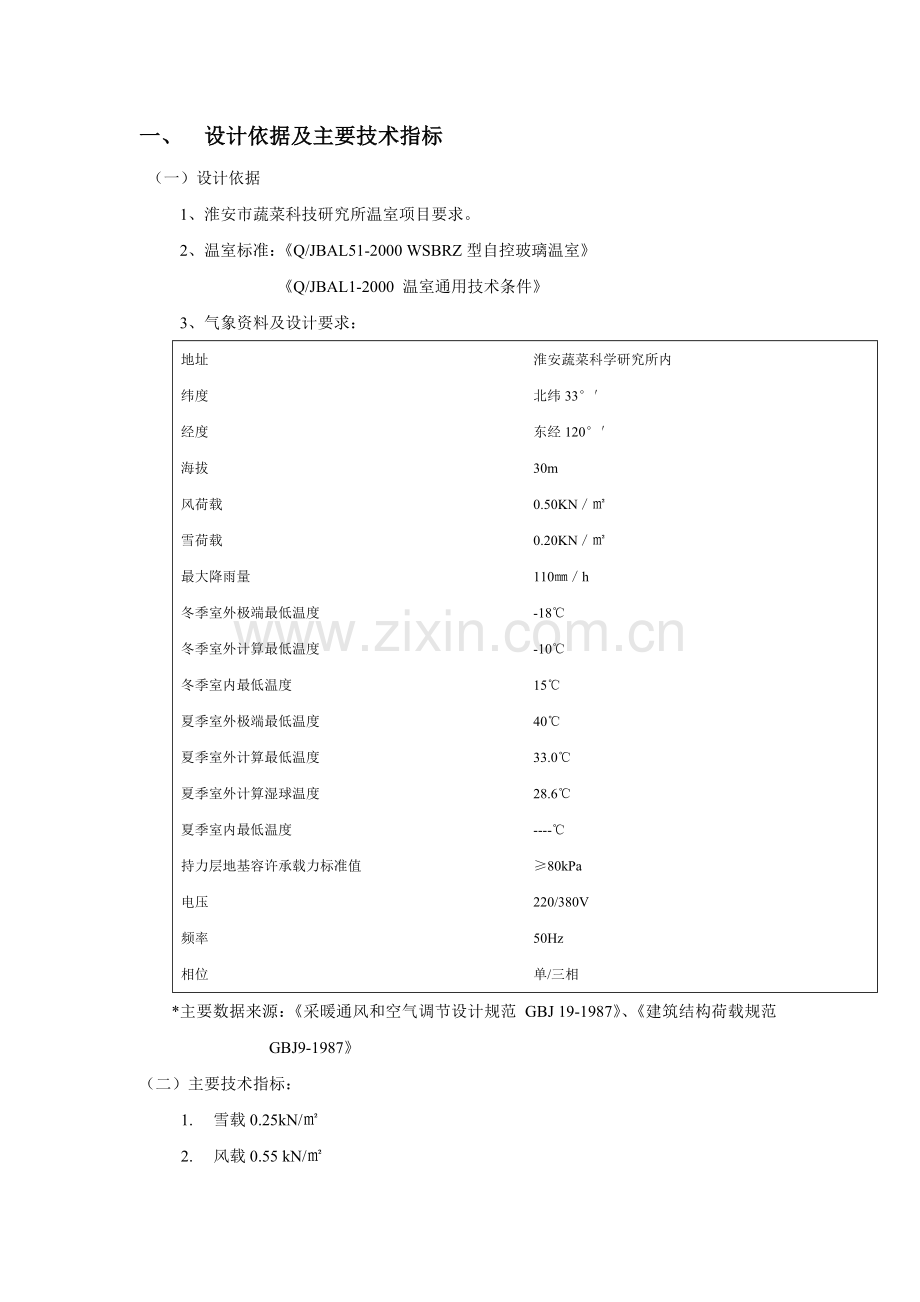

一、 设计依据及主要技术指标
（一）设计依据
1、淮安市蔬菜科技研究所温室项目要求。
2、温室标准：《Q/JBAL51-2000 WSBRZ型自控玻璃温室》
《Q/JBAL1-2000 温室通用技术条件》
3、气象资料及设计要求：
地址
淮安蔬菜科学研究所内
纬度
北纬33°′
经度
东经120°′
海拔
30m
风荷载
0.50KN／㎡
雪荷载
0.20KN／㎡
最大降雨量
110㎜／h
冬季室外极端最低温度
-18℃
冬季室外计算最低温度
-10℃
冬季室内最低温度
15℃
夏季室外极端最低温度
40℃
夏季室外计算最低温度
33.0℃
夏季室外计算湿球温度
28.6℃
夏季室内最低温度
----℃
持力层地基容许承载力标准值
≥80kPa
电压
220/380V
频率
50Hz
相位
单/三相
*主要数据来源：《采暖通风和空气调节设计规范 GBJ 19-1987》、《建筑结构荷载规范GBJ9-1987》
（二）主要技术指标：
1. 雪载0.25kN/㎡
2. 风载0.55 kN/㎡
3. 作物荷载0.15 kN/㎡
4. 加热管道荷载0.07 kN/㎡
5. 冬季△t=25℃
6. 最大排雨水能力120㎜／h
二、 本温室工程设计方案

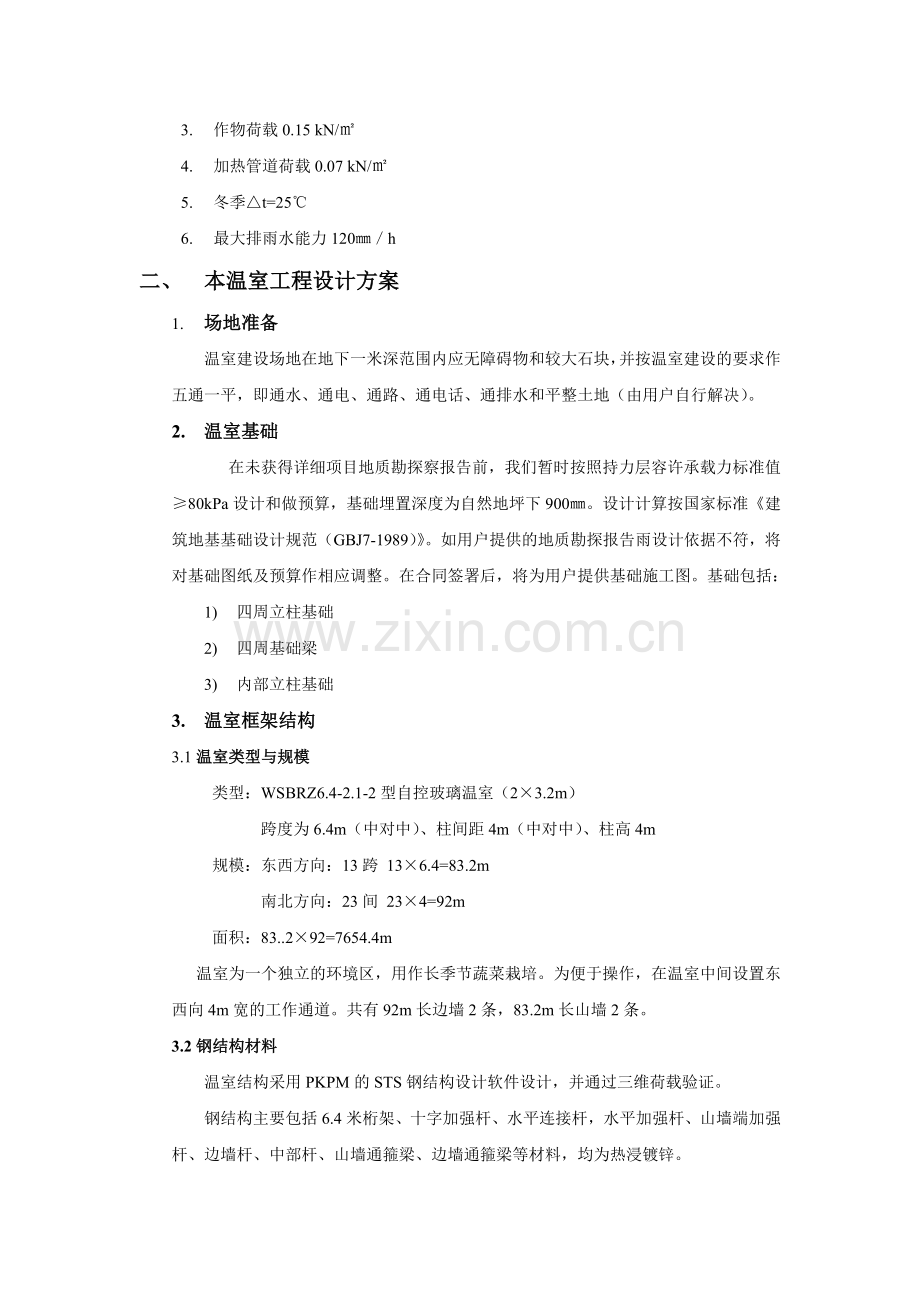

1. 场地准备 温室建设场地在地下一米深范围内应无障碍物和较大石块，并按温室建设的要求作
五通一平，即通水、通电、通路、通电话、通排水和平整土地（由用户自行解决）。
2. 温室基础
在未获得详细项目地质勘探察报告前，我们暂时按照持力层容许承载力标准值≥80kPa设计和做预算，基础埋置深度为自然地坪下900㎜。设计计算按国家标准《建筑地基基础设计规范（GBJ7-1989）》。如用户提供的地质勘探报告雨设计依据不符，将对基础图纸及预算作相应调整。在合同签署后，将为用户提供基础施工图。基础包括：
1) 四周立柱基础
2) 四周基础梁
3) 内部立柱基础
3. 温室框架结构
3.1温室类型与规模
类型：WSBRZ6.4-2.1-2型自控玻璃温室（2×3.2m）
跨度为6.4m（中对中）、柱间距4m（中对中）、柱高4m
规模：东西方向：13跨 13×6.4=83.2m
南北方向：23间 23×4=92m
面积：83..2×92=7654.4m
温室为一个独立的环境区，用作长季节蔬菜栽培。为便于操作，在温室中间设置东西向4m宽的工作通道。共有92m长边墙2条，83.2m长山墙2条。
3.2钢结构材料
温室结构采用PKPM的STS钢结构设计软件设计，并通过三维荷载验证。
钢结构主要包括6.4米桁架、十字加强杆、水平连接杆，水平加强杆、山墙端加强杆、边墙杆、中部杆、山墙通箍梁、边墙通箍梁等材料，均为热浸镀锌。
技术说明如下：
6.4米桁架
上弦 矩形材50×25×2mm
下弦 矩形材50×25×2mm
腹杆 Φ12圆钢
高度 400mm
内部立柱，采用矩形管材100×50×3mm，温室内部沿长度方向每4m一根，沿跨度方向每6.4m一根。
十字加强杆，采用Φ19×1.5mm圆钢作为十字支撑杆，下梁采用80×50×3mm矩形管材；上梁采用40×40×1.5mm矩形管材.
水平加强杆，采用Φ19×1.5mm圆钢，每跨2套.。
山墙端加强杆，采用Φ19×1.5mm圆钢。
山墙立柱，采用100×80×3mm矩形管材，带长12cm的T50-50，用于加热系统和帘幕安装。每3.2m一根。
边墙立柱，每隔2m采用矩形管材100×50×3mm及采用100×50×2mm间隔分布。
山墙通箍梁，采用U形材40×40×80×3mm，每面墙2排。
边墙通箍梁，采用U形材40×40×80×2mm，每面墙2排。
3.2 0米弓形线，采用10mm圆钢，具连接板，可调，安装于蔬菜栽培温室内。
上述钢材部件均按《GB/T 13912-1992 金属覆盖层—钢铁制品热镀锌层技术要求》经热浸镀锌处理。链接固定件主要使用符合GB5782标准（采用8.8级）的M8、M10、M12六角螺栓和符合GB6170标准的相应螺母，均经热浸镀锌或达克罗防腐处理。在于天沟连接的地方，使用特制M8尼龙垫圈防漏。
3.3 铝合金部件
在铝合金构件设计中，为提高铝合金强度，所选牌号高于进口荷兰温室型材，但充分吸取了荷兰温室遮荫面积小，连接方式合理等长处。铝合金型材采用国家标准《GB/T5237—1993铝合金建筑型材》生产制造。
屋顶按抗风暴设计，由屋脊（屋顶倾斜度约22°）、屋脊连接件、玻璃装配条、天沟辺条、各种支撑组件、屋顶通风窗、边墙铝合金立柱等组成，屋顶通风面积29%左右。为了防止风暴危险，在屋顶和墙体的某些部位采用小玻璃安装并采取抗风缆加强：
l 在4个端山墙和4个端边墙的第一个2.4米采用半块玻璃安装。
l 在靠近山墙的屋顶采用半块玻璃安装，在这个区域仅安装一扇通风窗。
l 在两边最外边的一条（靠近边墙），屋脊的两边都采用安装，而角上采用1/4块玻璃安装.
l 山墙侧用2组长、1组短屋脊抗风缆加强。
l 边墙侧用短屋脊抗风缆加强。
用于安装的各种不锈钢紧固件、橡胶密封条等都包括在内。
3.4门
选用温室专用重型铝合金推拉门及其配件，按照国家标准《GB/T8480—1987 推拉门铝合金门》设计生产，密封保温性好，覆盖物为5mm浮法玻璃。双扇推拉门2樘。门洞口尺寸为3.00*3.00mm。
3.5 天沟
热浸镀锌钢质天沟，宽17.5cm，厚2.5cm。天沟与天沟连接使用天沟粘接剂。
3.6冷凝水回收槽，
在所有天沟下都有铝合金冷凝水回收槽，并配有托架和带软管的末端出水口，冷凝水通过水管排到温室外，以更好的减低湿度，有利于作物生长，防治病虫害。屋顶凝结的冷凝水通过安装在椽子条上的冷凝水导向片进入冷凝水回收槽。
3.7 屋顶通风系统
自然通风是一种比较经济的通风方式。它是利用风力和温度差来实现温室内外空气交换，达到降低温室内温度和湿度的目的。有时，在没有CO2施肥系统的情况下，还利用自然通风来达到补充温室内CO2的作用。
Papadakis(1986)测量和分析了带有顶窗和侧窗的温室的空气交换速率，其结果表明空气交换速率取决于室外风速和开窗面积的大小，并认为顶窗或顶窗加侧窗通风效果要好于只用侧窗的结构。由于热空气向上聚集的特性，在屋脊初开窗的通风效果最好。同单项窗相比较，屋顶双向窗结构可更好地适应外界条件的变化，并更好的满足室内环境调控的要求。
系统由与通风窗相连接的铝合金推拉杆和直径38毫米的镀锌钢质传动杆组成。
传动杆由齿轮齿条系统传动，进口减速电机与传动轴连接方式为链轮连接，方便安装与维护，提高系统的负荷能力和抗恶劣环境的能力。整个温室内有4套系统。每套系统包括夹箍、移动连杆、齿轮齿条机构、齿轮减速电机、链轮、双排链、六角螺栓、防松螺母、传动轴、支承架、衬套、四撑杆窗长杆、四撑杆窗短杆、五撑杆窗中杆、五撑杆窗长杆等。
3.8 覆盖材料
屋顶、通风窗、山墙、边墙全部采用玻璃覆盖，厚度为4±0.2mm，透光率为87%以上的园艺玻璃，符合国家标准《GB11614—1999浮法玻璃》中建筑级浮法玻璃质量要求。

4. 内帘幕系统
帘幕在过去主要用于遮荫，但在20世纪70年代石油危机发生后，帘幕的保温功能
被开发。80年代后，活动帘幕系统被发明，在使用帘幕系统时不必要的光照损失减少到最小，因而使帘幕系统几乎成为现代温室不可分割的一部分。
本项目在将使用单层帘幕，安装锁定在桁架的上弦。这一系统在白天提供遮荫降温，在
寒冷的夜晚可减少热量损失，还可起到控制湿度的作用。帘幕系统由于经常运作，在使用过程中经常出现故障，必须选用质量最好的产品。钢缆驱动平托幕拉幕系统虽然价格便宜，但由于故障率高，维护成本高，不宜在现代化温室中使用。因此，为了保证系统的可靠性，在本项目中采用最先进的齿轮-齿条驱动系统。该系统由以下部分组成：
拉幕梁、减速电机、点击安装底座、链型联轴器、齿条、齿轮副、推拉杆、齿条-推杆
接头、驱动轴、驱动轴焊接头、推杆支撑滚轮、幕布牵引型材、推杆-牵引型材连接卡、不锈钢卡、定位导向卡、紧线器、钢丝绳夹、LS线、幕布、密封带幕膜、延滞单元等。
使用节能型缀铝幕布，节能率约为50%，遮荫率约为55% 。
5. 灌溉系统
5.1 系统概述
灌溉和施肥系统可对作物定时定量灌溉，同时按设定的肥料配比和EC、pH等目标自动施肥。由于采用无土基质栽培反方式，根据经验，应注意一下几点：
l 一般采用滴灌系统，可根据作物的实际需要，将水和作物生长所需要的养分通过输水管路和特制的灌水器（滴头），直接、准确地输入到作物根部附近的基质中；
l 无机基质培的方式由于每次的灌溉时间少，灌溉频率高，需要配备现金的计算机控制的灌溉系统首部；
l 由于每次灌溉仅2-3分钟，如采用一般的内镶式滴管，将由于有排空气的时间而使灌溉极不匀称。必须采用带微管和插针的管上式滴头（如毛细管滴头）。
l 由于采用无土栽培一般必须进行过量灌溉（20-40%的营养液），应该将过量灌溉排出的废液回收出温室，用于其他土壤栽培或经处理后排放。否则由于废液积存与温室内，将使温室内适度增加而导致病虫害发生的可能性增加。
灌溉系统主要由四部分组成：水源、首部枢纽、管网系统和灌水器
5.2 滴灌系统技术参数
作物和栽培方法 ；甜椒、番茄或黄瓜基质栽培
每跨栽培行数 ：每6.4m跨8行
株距 ：50cm
每行株数 ：176
每平方米株数 ：2.5株/m2
总株数 ：约18300株
滴头流量 ：3L/h
每跨滴灌管数 ：每跨6.4米4根
分配管尺寸 ：Φ50mm
支管尺寸 ：Φ75mm
控制首部 ：进口灌溉首部，在工作厂房
5.3 管网系统和灌水器
包括各级主支管道，各种口径的管道控制阀门，排污设备，田间枢纽，毛管和滴头等。
整个温室为4个阀区。每6.4m使用4根φ25mmPH毛管，滴头兼具25cm，选用适宜无土栽培的进口针尖式毛细管滴头，带微管80cm，流量3L/h。温室内的第一跨需
