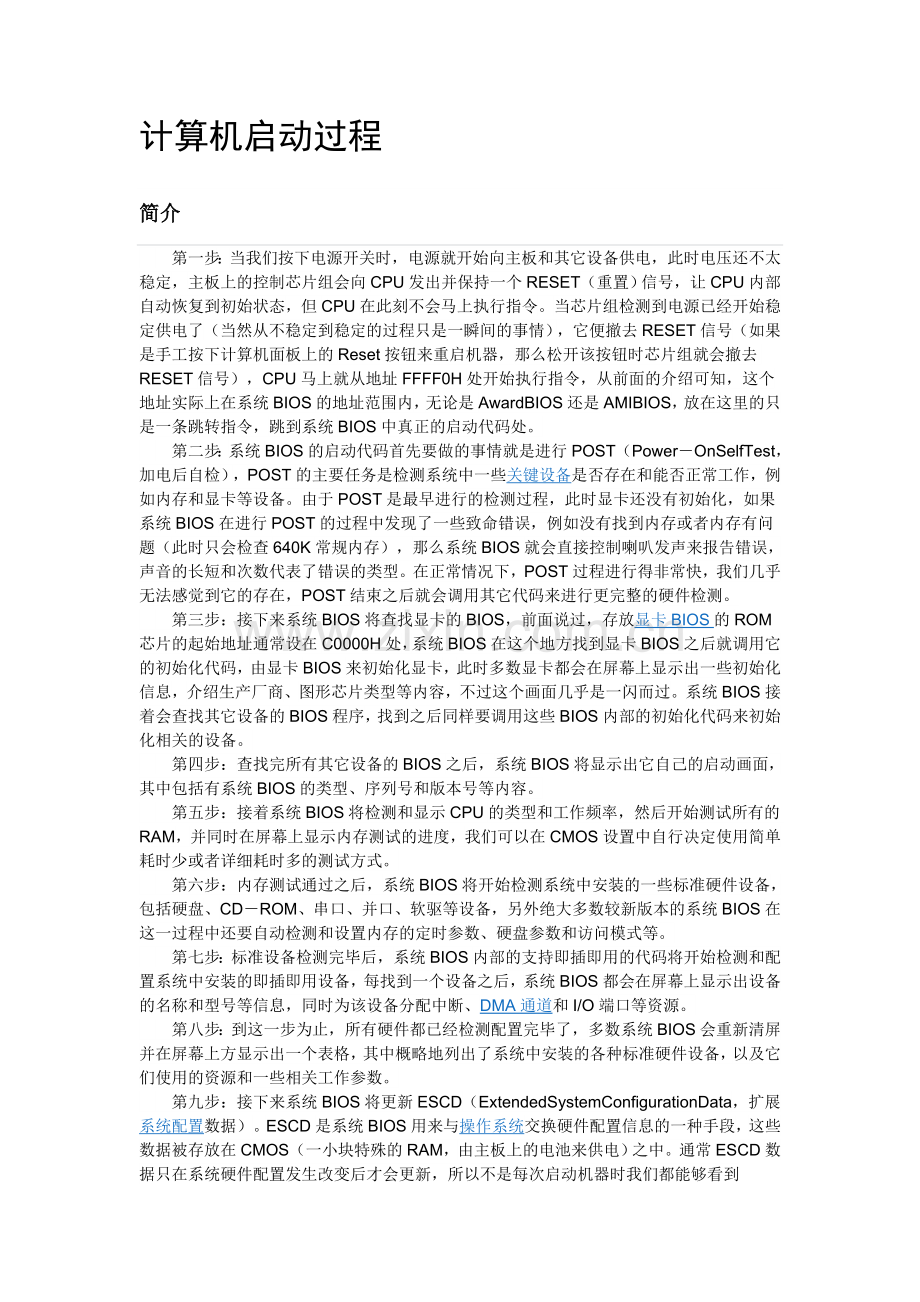

计算机启动过程简介　　第一步：当我们按下电源开关时，电源就开始向主板和其它设备供电，此时电压还不太稳定，主板上的控制芯片组会向CPU发出并保持一个RESET（重置）信号，让CPU内部自动恢复到初始状态，但CPU在此刻不会马上执行指令。当芯片组检测到电源已经开始稳定供电了（当然从不稳定到稳定的过程只是一瞬间的事情），它便撤去RESET信号（如果是手工按下计算机面板上的Reset按钮来重启机器，那么松开该按钮时芯片组就会撤去RESET信号），CPU马上就从地址FFFF0H处开始执行指令，从前面的介绍可知，这个地址实际上在系统BIOS的地址范围内，无论是AwardBIOS还是AMIBIOS，放在这里的只是一条跳转指令，跳到系统BIOS中真正的启动代码处。　　第二步：系统BIOS的启动代码首先要做的事情就是进行POST（Power－OnSelfTest，加电后自检），POST的主要任务是检测系统中一些关键设备是否存在和能否正常工作，例如内存和显卡等设备。由于POST是最早进行的检测过程，此时显卡还没有初始化，如果系统BIOS在进行POST的过程中发现了一些致命错误，例如没有找到内存或者内存有问题（此时只会检查640K常规内存），那么系统BIOS就会直接控制喇叭发声来报告错误，声音的长短和次数代表了错误的类型。在正常情况下，POST过程进行得非常快，我们几乎无法感觉到它的存在，POST结束之后就会调用其它代码来进行更完整的硬件检测。　　第三步：接下来系统BIOS将查找显卡的BIOS，前面说过，存放显卡BIOS的ROM芯片的起始地址通常设在C0000H处，系统BIOS在这个地方找到显卡BIOS之后就调用它的初始化代码，由显卡BIOS来初始化显卡，此时多数显卡都会在屏幕上显示出一些初始化信息，介绍生产厂商、图形芯片类型等内容，不过这个画面几乎是一闪而过。系统BIOS接着会查找其它设备的BIOS程序，找到之后同样要调用这些BIOS内部的初始化代码来初始化相关的设备。　　第四步：查找完所有其它设备的BIOS之后，系统BIOS将显示出它自己的启动画面，其中包括有系统BIOS的类型、序列号和版本号等内容。　　第五步：接着系统BIOS将检测和显示CPU的类型和工作频率，然后开始测试所有的RAM，并同时在屏幕上显示内存测试的进度，我们可以在CMOS设置中自行决定使用简单耗时少或者详细耗时多的测试方式。　　第六步：内存测试通过之后，系统BIOS将开始检测系统中安装的一些标准硬件设备，包括硬盘、CD－ROM、串口、并口、软驱等设备，另外绝大多数较新版本的系统BIOS在这一过程中还要自动检测和设置内存的定时参数、硬盘参数和访问模式等。　　第七步：标准设备检测完毕后，系统BIOS内部的支持即插即用的代码将开始检测和配置系统中安装的即插即用设备，每找到一个设备之后，系统BIOS都会在屏幕上显示出设备的名称和型号等信息，同时为该设备分配中断、DMA通道和I/O端口等资源。　　第八步：到这一步为止，所有硬件都已经检测配置完毕了，多数系统BIOS会重新清屏并在屏幕上方显示出一个表格，其中概略地列出了系统中安装的各种标准硬件设备，以及它们使用的资源和一些相关工作参数。　　第九步：接下来系统BIOS将更新ESCD（ExtendedSystemConfigurationData，扩展系统配置数据）。ESCD是系统BIOS用来与操作系统交换硬件配置信息的一种手段，这些数据被存放在CMOS（一小块特殊的RAM，由主板上的电池来供电）之中。通常ESCD数据只在系统硬件配置发生改变后才会更新，所以不是每次启动机器时我们都能够看到"UpdateESCD...Success"这样的信息，不过，某些主板的系统BIOS在保存ESCD数据时使用了与Windows9x不相同的数据格式，于是Windows9x在它自己的启动过程中会把ESCD数据修改成自己的格式，但在下一次启动机器时，即使硬件配置没有发生改变，系统BIOS也会把ESCD的数据格式改回来，如此循环，将会导致在每次启动机器时，系统BIOS都要更新一遍ESCD，这就是为什么有些机器在每次启动时都会显示出相关信息的原因。　　第十步：ESCD更新完毕后，系统BIOS的启动代码将进行它的最后一项工作，即根据用户指定的启动顺序从软盘、硬盘或光驱启动。以从C盘启动为例，系统BIOS将读取并执行硬盘上的主引导记录，主引导记录接着从分区表中找到第一个活动分区，然后读取并执行这个活动分区的分区引导记录，而分区引导记录将负责读取并执行IO.SYS，这是DOS和Windows9x最基本的系统文件。Windows9x的IO.SYS首先要初始化一些重要的系统数据，然后就显示出我们熟悉的蓝天白云，在这幅画面之下，Windows将继续进行DOS部分和GUI（图形用户界面）部分的引导和初始化工作。编辑本段总结如果系统之中安装有引导多种操作系统的工具软件，通常主引导记录将被替换成该软件的引导代码，这些代码将允许用户选择一种操作系统，然后读取并执行该操作系统的基本引导代码（DOS和Windows的基本引导代码就是分区引导记录）。上面介绍的便是计算机在打开电源开关（或按Reset键）进行冷启动时所要完成的各种初始化工作，如果我们在DOS下按Ctrl＋Alt＋Del组合键（或从Windows中选择重新启动计算机）来进行热启动，那么POST过程将被跳过去，直接从第三步开始，另外第五步的检测CPU和内存测试也不会再进行。我们可以看到，无论是冷启动还是热启动，系统BIOS都一次又一次地重复进行着这些我们平时并不太注意的事情，然而正是这些单调的硬件检测步骤为我们能够正常使用电脑提供了基础计算机启动过程发布时间：2011-12-24 10:20 点击：601 关注官方微博：对于电脑用户来说，打开电源启动电脑几乎是每天必做的事情，但计算机在显示这些启动画面的时候在做什么呢？大多数用户都未必清楚了。下面就向大家介绍一下从打开电源到出现Windows 9X的蓝天白云，计算机到底干了些什么工作。　电脑的启动过程中有一个非常完善的硬件自检机制。对于采用Award BIOS的电脑来说，它在上电自检那短暂的几秒钟里，就可以完成100多个检测步骤。首先让我们了解两个基本概念：第一个是BIOS(基本输入输出系统)，BIOS实际上就是被"固化"在计算机硬件中、直接与硬件打交道的一组程序，它为计算机提供最低级、最直接的硬件控制。　计算机的很多硬件中都有BIOS，最常见的如：主板(也称为系统BIOS)、显示卡以及其它一些设备(例如IDE控制器、SCSI卡或网卡等)中都存在BIOS，其中系统BIOS是我们要介绍的主角，因为计算机的启动过程是在它的控制下进行的。BIOS程序一般被存放在主板ROM(只读存储芯片)之中，即使在关机或掉电以后，程序也不会丢失。第二个基本概念是内存的地址，通常计算机中安装有32MB、64MB或128MB的内存，为了便于CPU访问，这些内存的每一个字节都被赋予了一个地址。32MB的地址范围用十六进制数表示就是0~1FFFFFFH，其中0~FFFFFH的低端1MB内存非常特殊，因为我们使用的32位处理器能够直接访问的内存最大只有1MB，因此这1MB的低端640KB被称为基本内存，而A0000H~BFFFFH要保留给显示卡的显存使用的，C0000H~FFFFFH则被保留给BIOS使用，其中系统BIOS一般占用最后的64KB或更多一点的空间，显示卡BIOS一般在C0000H~C7FFFH处，IDE控制器的BIOS在C8000H~CBFFFH处。　好了，了解了这些基本概念之后，下面我们就来仔细看看计算机的启动过程。第一步：当我们按下电源开关时，电源就开始向主板和其它设备供电，此时电压还不稳定，主板控制芯片组会向CPU发出并保持一个RESET(重置)信号，让CPU初始化。当电源开始稳定供电后(当然从不稳定到稳定的过程也只是短暂的瞬间)，芯片组便撤去RESET信号(如果是手动按下计算机面板上的Reset按钮来重启机器，那么松开该按钮时芯片组就会撤去RESET信号)，CPU马上就从地址FFFF0H处开始执行指令，这个地址在系统BIOS的地址范围内，无论是Award BIOS还是AMI BIOS，放在这里的只是一条跳转指令，跳到系统BIOS中真正的启动代码处。第二步：系统BIOS的启动代码首先要做的事情就是进行POST(Power On Self Test，加电自检)，POST的主要任务是检测系统中的一些关键设备是否存在和能否正常工作，如内存和显卡等。由于POST的检测过程在显示卡初始化之前，因此如果在POST自检的过程中发现了一些致命错误，如没有找到内存或者内存有问题时(POST过程只检查640K常规内存)，是无法在屏幕上显示出来的，这时系统PIOS可通过喇叭发声来报告错误情况，声音的长短和次数代表了错误的类型。在正常情况下，POST过程进行得非常快，我们几乎无法感觉到这个过程。第三步：接下来系统BISO将查找显示卡的BIOS，存放显示卡BIOS的ROM芯片的起始地址通常在C0000H处，系统BIOS找到显卡BIOS之后调用它的初始化代码，由显卡BIOS来完成显示卡的初始化。大多数显示卡在这个过程通常会在屏幕上显示出一些显示卡的信息，如生产厂商、图形芯片类型、显存容量等内容，这就是我们开机看到的第一个画面，不过这个画面几乎是一闪而过的，也有的显卡BIOS使用了延时功能，以便用户可以看清显示的信息。接着系统BIOS会查找其它设备的BIOS程序，找到之后同样要调用这些BIOS内部的初始化代码来初始化这些设备。第四步：查找完所有其它设备的BIOS之后，系统BIOS将显示它自己的启动画面，其中包括有系统BIOS的类型、序列号和版本号等内容。同时屏幕底端左下角会出现主板信息代码，包含BIOS的日期、主板芯片组型号、主板的识别编码及厂商代码等。第五步：接着系统BIOS将检测CPU的类型和工作频率，并将检测结果显示在屏幕上，这就是我们开机看到的CPU类型和主频。接下来系统BIOS开始测试主机所有的内存容量，并同时在屏幕上显示内存测试的数值，就是大家所熟悉的屏幕上半部份那个飞速翻滚的内存计数器。这个过程我们可以在BIOS设置中选择耗时少的"快速检测"或者耗时多的"全面检测"方式。第六步：内存测试通过之后，系统BIOS将开始检测系统中安装的一些标准硬件设备，这些设备包括：硬盘、CD-ROM、软驱、串行接口和并行接口等连接的设备，另外绝大多数新版本的系统BIOS在这一过程中还要自动检测和设置内存的定时参数、硬盘参数和访问模式等。板卡电容爆桨的原因电容爆浆实在是比较恐怖的事情，本文会对板卡电容爆浆的几种具体情况作出分析。　　电容有固体铝（钽）聚合物电容和普通铝电解液电容（爆浆的）如果在显卡生产时候安装错误电容正负极或让电解电容长期工作在高阻抗电路中或电路设计中漏电流过大都会对电解电容产生巨大的影响。比如瞬间通过大电流，如果是普通铝电解液电容那么很容易爆浆，因为电容的工作过程有点象电池，电解液会受瞬间大电流影响导致热涨冷缩而沸腾、汽化。最后的结果是爆浆或爆炸。笔者做过实验如果不带防爆槽的铝电解液电容在大电流通过时就是爆炸，威力还不小呢。如果是固体电解质的电容就不会爆浆，因为内部电解质不是液体，但也会爆炸，比如传统的钽二氧化锰电容（也就是俗称钽电容的那种）但如果是铝（钽）聚合物电容就不太容易爆炸。　　如果接错正负极那么电解电容就很容易爆炸或爆浆，普通铝电解液电容一般会很快结束寿命，但铝聚合物电容就会好些。某品牌4200显卡使用了一批CHEMICON公司的PS系列电容（铝聚合物导体系列），在画GLB FILE的时候弄错了正负极，但由于聚合物导体电解质的一些特性使电容居然能正常工作，产品QC的时候没能检验出来，不过寿命急剧降低，最后统统报废，这批显卡全部返修。NV公板的显卡上基本都是OSCON等铝聚合物电容而不是象很多劣质显卡上狸猫换太子变成普通铝电解液电容，偷工减料不说显卡设计和生产过程中很多地方出现失误，比如工人安装电容时发生错误，或GLG FILE出现错误，甚至是设计时疏忽（也许为了节省成本）没有串接大电阻都会造成电容爆浆。　　很多消费者迷信电容品牌，其实如果有上述的设计或安装错误，什么牌子的铝电解液电容的下场都会一样的。当然一些劣质电容有结构和用料方面的失误也会造成爆浆，比如在交流电容器中使用了直流电容的伽马结晶铝氧化膜或提高电解液闪火电压的乙烯氧化物添加的不足等，所以请消费者在看到爆浆电容时仔细分析是电容还是板卡在生产设计时导致不要一味归罪板卡或电容厂商。另外看到很多读者对电容识别不太清楚，不如说什么包皮的或铝壳的电容，铝电解电容的外壳都是铝质的，只不过有的电容的铝外壳包了一层PVC膜而已，性能上没有任何区别。那些争论包皮电容或铝壳电容的朋友可以休已。　　介绍了这么久的理论知识，大家难免感到枯燥，下面我们来点“刺激”的，直击电容爆浆“现场”。　　下图是插件安装的普通铝电解液电容爆浆，其现象一般只出现在个体显卡上因为这种电容是工人手工安装不是成规模的，可能是工人插件时将极性弄反而QC在出厂时没有检查出来导致爆浆，这本来是个低级错误和工厂QC不严格有关。 ★★★ 电脑店行业门户()独家文章，欢迎大家转载 ★★★ 主板I/O接口功能大解析发布时间：2011-12-24 08:55 点击：9289 关注官方微博：主板作为电脑的重要部件之一，提供各种插槽和接口与其他硬件设备进行连接，承载着整个平台的运行。下面我们就来好好说说主板后面各I/O接口的知识。音频输出接口接下来，最后我们来看下音频接口部分，它的定义如下表所示：接口 2声道 4声道 6声道 8声道蓝色声道输入声道输入声道输入声道输入绿色声道输出前置扬声器输出前置扬声器输出前置扬声器输出粉红色麦克风输入麦克风输入麦克风输入麦克风输入橙色中置和重低音中置和重低音黑色后置扬声器输出后置扬声器输出后置扬声器输出灰色侧置扬声器输出而目前主板中常见的接口分为两种，有如下图的8声道（6个3.5mm插孔）或如上图6声道（3个3.5mm插孔）。而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。接口如此繁杂，你都认识吗同为音频输出接口，二者有何不同？本文将介绍的I/O接口虽然不能涵盖过去将来所有的接口种类，但是对目前市面上绝大部分常见的主板I/O接口还是有所涉及，希望能对你的主板选购和使用有所帮助。键鼠PS/2 键鼠PS/2 PS/2接口是I/O接口中比较常见的一种接口，用来连接键盘和鼠标，二者可以用颜色来区分，紫色的接键盘，绿色的是接鼠标。键盘PS/2接口由于目前采用USB接口的鼠标越来越多，许多主板也减去了绿色的鼠标PS/2接口。此外还有一种比较少见的键鼠通用的PS/2接口，这个接口非常好辨认，就是一半为紫色，一半为绿色。视频输出接口视频输出接口目前比较主流的视频输出接口一共有3种，分别为VGA、DVI、HDMI。其中VGA接口是采用模拟信号传输，DVI接口是采用的数字信号传输，HDMI接口能够实现音画一起输出，在画质上与DVI没有区别。所以在输出的画质上DVI与HDMI接口相同，好于VGA接口。 VGA接口 VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。工作原理是首先是将电脑内的数字信号转换为模拟信号，将信号发送到LCD显示器，而显示器再将该模拟信号转换为数字信号。现在大部分显示器都带有VGA接口，用途十分广泛。 DVI接口目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号；另外一种则是DVI-I接口，可同时兼容模拟和数字信号。考虑到兼容性问题，目前在多数主板上一般只会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。这种DVI接口多见于21.5寸以上的显示器，小尺寸显示器不常见到。 HDMI接口 HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，这个非常适合用户组建HTPC平台，连接大尺寸的液晶电视。较为少见的I/O接口基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM串行接口（9针绿色接口）。串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。总结：以上是笔者整理的比较常见的的一些I/O接口及其用途，希望各位网友在看后不再对主板上那花花绿绿的接口感到一筹莫展，而且在选购主板时能根据自己的需求，选择带有相应的接口的产品。 USB接口 USB2.0接口 USB是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。USB接口支持设备的即插即用和热插拔功能。USB到现今为止，已经有三代连接标准，分别为：1996年推出的第一代USB 1.0/1.1的最大传输速率为12Mbps；2002年推出的第二代USB 2.0的最大传输速率高达480Mbps。而且USB 1.0/1.1与USB 2.0的接口是相互兼容的；2008年推出的第三代USB3.0最大传输速率达4.8Gbps，向下兼容USB2.0。 USB3.0 目前主板上带的USB3.0插槽的主板已经非常常见了，价格也非常低了，只是采用USB3.0的设备目前还非常少，目前相当部分的普通用户只能把USB3.0插槽当做USB2.0插槽来用。 e-SATA接口 e-SATA接口是一种外置的SATA规范，通俗的说，它是通过特殊设计的接口能够很方便的与普通SATA硬盘相连，但使用的确依然是主板的SATA2总线资源，因此速度上不会受到PCI等传统总线带宽的束缚，速度比USB2.0和IEEE 1394接口要快不少。只不过这种借口本身不供电，所以需要外接电源。这种借口主要用来外接硬盘。 USB PLUS 这是因为e-SATA接口本身并不供电，所以就出现了上图的USB PLUS接口，就是e-SATA与USB2.0的结合体，解决了e-SATA没有提供供电的缺陷，这种借口常见于高端主板之上。 IEEE 1394接口 IEEE 1394接口 IEEE 1394，简称为1394。最早是由Apple公司开发的，最初称之为FireWire（火线），是一种与平台无关的串行通信协议。IEEE于1995年正式制定该总线标准，由于IEEE 1394的数据传输速率相当快，十分适合视频影像的传输，所以多用来连接摄像机。光纤音频接口光纤音频接口光纤音频接口是几乎所有的数字影音设备都具备的接头，主要用来接驳一些比较高档次的音箱产品。 RJ45网络接口 RJ45网络接口 RJ45网络接口是最为常见的I/O接口，应用于以双绞线为传输介质的以太网当中。 ★★★ 电脑店行业门户()独家文章，欢迎大家转载 ★★★ · · · · 电脑启动到底是怎么一回事，下面就为大家简要介绍一下系统的启动过程：　 1、电源BIOS自检程序开始运行 2、主引导记录被装入内存，并且程序开始执行 3、活动分区的引导扇区被装入内存 4、NTLDR从引导扇区被装入并初始化 5、将处理器的实模式改为32位平滑内存模式 6、NTLDR开始运行适当的小文件系统驱动程序(小文件系统驱动程序是建立在NTLDR内部的，它能读FAT或NTFS) 7、NTLDR读boot.ini文件 8、NTLDR装载所选操作系统 9、N 搜索计算机硬件并将列表传送给NTLDR，以便将这些信息写进HKEY_LOCAL_MACHINE/HARDWARE中。 10、然后NTLDR装载Ntoskrnl.exe，Hal.dll和系统信息集合。 11、Ntldr搜索系统信息集合，并装载设备驱动配置以便设备在启动时开始工作 12、Ntldr把控制权交给Ntoskrnl.exe，这时,启动程序结束,装载阶段开始另外，有的电脑系统盘根目录下还会有下面的两个文件，虽然跟系统启动没有关系，在此也一并介绍吧 pagefile.sys 简单说说吧，其实这就是传说中的虚拟内存啦，可以用这个文件的空间做内存，从而弥补RAM空间的缺乏。虚拟内存管理器会选择最近没有用过的、低优先级的内存部分写到这个文件上去。 hiberfil.sys 这个文件只在启用了系统休眠的电脑上可见，而且其大小与电脑的内存大小一致。当电脑进入休眠状态时，内存会把自身的内容完全拷贝到这个文件里，当下一次电脑启动，内存被加电唤醒的时候，又会从这个文件里把内容调回来。如何才能显示上面的这些文件？ 1、打开“我的电脑”——工具——文件夹选项——查看； 2、勾选“显示系统文件夹的内容”； 3、取消勾选“隐藏受保护的操作系统文件”； 4、选择“显示所有文件和文件夹”；了解电脑启动过程，解决启动问题中华IT学院来源：eNet论坛【大中小】 [ 2011年5月13日 ] 计算机许多故障的外在表现大部分都是无法正常启动，由于计算机启动过程是个很复杂的过程，同样表现为无法正常启动的计算机，故障却不一定相同。作为一个计算机用户，我们应该了解计算机启动的具体过程，因为它能帮助我们迅速地判断计算机故障具体出在哪个环节、哪个设备上。下面简单介绍一下计算机启动过程及过程中常见故障判断方法。　　计算机启动过程是个很复杂的过程，它有一个非常完善的硬件自检机制，在通电自检短暂的几秒钟里，计算机要完成100多个检测步骤。首先我们先来了解两个概念：第一个是BIOS(基本输入输出系统)，BIOS是一组被“固化”在计算机主板中，直接与硬件打交道的程序，计算机的启动过程是在主板BIOS的控制下进行的。第二个是内存地址，计算机中安装的内存为了便于CPU访问，每一个字节都被赋予了一个地址。下面我们先来了解一下计算机的启动过程。　　按下电源开关时，电源开始供电，计算机的指示灯亮起。如果这时计算机没有反应，电源指示灯、风扇也都没有动静，先检查一下计算机的各个线路有没有问题，如果线路正常，那有可能是计算机的电源或是主板出了问题，可以打开机箱用电表一测便知。如果两个测试后都没问题，那还有一个可能是CPU出了故障，可以更换别的CPU进行测试。　　电源刚开始供电时电压还是不稳定，主板控制芯片组会向CPU发出一个Reset信号，让CPU初始化，当电源稳定供电后，芯片组便撤去Reset信号，CPU马上从地址FFFFOH处开始执行指令，这个地址在系统BIOS的地址范围内，一般的BIOS放在这里的是一条跳线指令，跳到系统BIOS中真正的启动代码处。系统BIOS的启动代码首先要做的事情就是进行POST(加电自检)，POST的主要任务是检测系统中的一些关键设备是否存在和能否正常工作，如内存和显卡等。如果这个时候系统的喇叭发出刺耳的警报声，那就有可能是内存条或是显示卡出故障了，具体的错误一般可以从警报声的长短和次数来判断，至于具体的每种声音代表了什么，由于相关文章已经刊登过多次，这里就不细说了。为什么这时的错误要用声音来报警而不是在屏幕上显示呢，这是因为POST的检测过程在显示卡初始化之前，也就是说这时还是“黑屏”阶段，所以在POST的过程中发现了一些致命错误是无法在屏幕上显示出来的。　　下一步BIOS将检查显示卡的BIOS，找到之后调用它的初始化代码，由显卡BIOS找来完成显示卡的初始化。大多数显示卡在这个过程通常会在屏幕上显示出一些显示卡的信息，如生产厂商、图形芯片类型、显存容量等内容，这也就是我们开机看到的第一个画面。查找完所有其他设备的BIOS之后，系统BIOS将显示它自己的启动画面，其中包括有系统BIOS的类型，序列号和版本号等内容，同时屏幕左边中上角会出现主板信息代码，包括BIOS的日期、主板芯片组型号、厂家的代码等。接着系统BIOS将检测CPU的类型和工作频率，并将结果显示在屏幕上；然后BIOS开始测试主机的内存容量，并在屏幕上显示内存测试数值。下一步BIOS将开始检测系统中安装的一些标准硬件设备：硬盘、CD-ROM、软驱、串行和并行接口等设备。标准设备检测完毕后，系统BIOS内部支持即插即用的代码将开始检测和配置系统中安装的即插即用设备。这时最常出现的不能启动故障就是找不到硬盘，除线路接触不好外，一般找不到硬盘的原因，主要是硬盘物理损坏，也有可能是硬盘主引导区信息被病毒破坏了。　　　到此所有硬件都已经检测配置完毕，BIOS会重新清屏并在屏幕上方显示出一个系统配置表，其中简略地列出安装的各种标准硬件设备及相关工作参数。接下来系统BIOS将更新ESCD(扩展系统配置数据)。ESCD是系统BIOS用来与操作系统交换硬件配置信息的数据，这些数据被存放在CMOS中。通常ESCD数据只在系统硬件配置发生改变后才会进行更新，并不是每次启动都需要更新。ESCD数据更新完毕后，系统BIOS的启动代码将进行它的最后一项工作，即根据用户指定的启动顺序从软盘、硬盘或光驱启动。以从C盘启动为例，系统BIOS将读取并执行这个活动分区的分区记录，主引导记录接着从分区表中找到第一个活动分区，然后读取并执行这个活动分区的分区引导记录。如果在这时候启动出错，那十有八九是软件故障了，软件故障的具体原因很多，概括起来一般无外乎是引导文件、系统文件丢失或被恶意修改，不过由于硬盘磁道损害而导致系统文件读取失败的原因也不能排除。　　完成上述各项检测后，系统进入Windows并执行各种应用程序的启动，这样整个启动过程就结束了。如何设置电脑启动顺序 2010-07-07 15:16:18| 分类：默认分类|字号订阅如何设置电脑启动顺序图解好多朋友自己想自己装系统，把光盘放进去启动没反映。原因是没有设置为光盘启动。下面是设置启动顺序的方法。要安装系统，必定要将电脑设为从光盘启动，这需要在BIOS中进行设置，将启动顺序中光驱调到硬盘的前面。首先要进入BIOS设置环境中，不同型号的BIOS进入的方式不同，最常见的是开机按DEL键进入，也有的是按F1、F2、ESC、F11、F12等。按的方法是，一打开主机电源，就不断按DEL键，快速按一下松一下。如果等屏幕提示可能来不及，有时候屏幕还没亮呢，提示就已经过去了。不同的BIOS设置方法不同，下面给出两种常见的BIOS设置方法。第一种： 1、上下方向键移动到Advanced BIOS Features，按回车键，进入下一界面启动顺序在这里就可以看到了， First Boot Device 第一启动设备 Second Boot Device 第二启动设备 Third Boot Device 第三启动设备 2、要想从光驱启动，必须把光盘的启动次序调到硬盘前面，比如第一启动设备为软驱，第二启动设备为光驱，第三启动设备为硬盘。上下方向键移动到“First Boot Device”第一启动设备上，按回车键，接下来出现选择设备的窗口。常见项有：Floppy 软盘 HDD－0 硬盘（第一块硬盘） CDROM 光驱 USB－CDROM USB光驱 USB－HDD 移动硬盘 LAN 网络启动 3、用方向键上下移动可以选择启动设备，这里我们把第一启动设备设为软驱Floppy，用方向键将光块上下移动到Floppy后边的［］中，按回车键确定。用同样的方法设置第二启动设备Second Boot Device为光驱CD-ROM，第三启动设备为Third Boot Device为硬盘HDD-0。注意一点，因为绝大部分时间是从硬盘启动，所以三个启动设备中必须有一个是硬盘HDD－0，否则电脑装完系统也会启动不了，而是提示“DISK BOOT FAILURE”之类的话。 4、三个启动设备设完后，按ESC键回到主界面，用上下左右方向键移动到“Save & Exit Setup”项，按回车。 5、出现是否保存的提示“SAVE to CMOS and EXIT (Y/N)? Y” 默认是保存“Y”，直接按回车，就设置完成，电脑重启。如果只是实验不想保存，就从键盘上输入N，按回车确认返回主界面，再用方向键移动到“Exit Without Saving”项，按回车，再按回车确认，不保存退出BIOS。第二种： 1、用左右方向键移动到“BOOT”项如图：第一个Hard Drive硬盘是第一启动设备，第二个CD－ROM Drive是第二启动设备。这样设置，如果硬盘可以启动的话，是不会从光盘启动。现在需要将光驱调到硬盘前面。 2、上下方向键移动到Cd-ROM Drive上，再用键盘上的“＋”键，就可以将光驱的启动顺序往前调（用键盘上的“－”键往后调），如果还有其它设备同样是用“＋”或“－”调整顺序。 3、调整完毕，接下来保存。用左右方向键，移动到“Exit”项第一项“Exit Saving Changes”就是“保存退出”（第二项“Exit Discarding Cahnges”是不保存而退出，第三项“Load Setup Defaults”是将BIOS恢复为默认设置），直接按回车键，提示是否保存，直接回车确认保存。退出BIOS，自动用新的BIOS设置重启电脑。两种BIOS都介绍完毕，将可以启动的光盘放入光驱（当然放入光盘要开机，如果放入光盘的速度慢的话，就错过了光盘启动的时机，需要重新启动电脑才可以），就可以从光盘启动了。补充：还有的BIOS在调整启动顺序时，要回车键和“＋”“－”配合才行，这种BIOS将启动设备分为几种类型，先在回车键和方向键为每一类中选择要用的设备，再用“＋”“－”键调整这一类的启动顺序。总之，不同的BIOS设置只是界面不同，方法是大同小异。只要会点英语，自己多试试就知道了。评论这张转发至微博 mrpzj [学弟] 怎么修改电脑启动顺序？ 5分标签：调换屏幕显示默认电脑回答：3 浏览：3213 提问时间：2010-06-21 10:57 电脑进入XP前，屏幕显示第一行：Backup system ,第二行：Windows XP，默认第一行。请问应该怎么调换顺序或者把第一行消除？推荐资料: 大学毕业生低收入聚居群体的写照《蚁族》.txt 更多"蚁族"相关资料>> 最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点揪错 ┆ 评论 ┆ 举报 gaoanqi [圣人] 如果是要消除第一行，则把C盘根目录中隐藏的boot.ini文件去掉其只读属性，然后用记事本打开，把涉及到Backup system的行删除，不过也建议同时把Timeout=后面的值改成0吧。如果仅仅是调换位置，那么仅需在系统属性的“高级”选项卡中点击“启动和故障恢复”，把默认操作系统改成Windows XP。回答：2010-06-21 12:36 提问者对答案的评价：谢谢！破℃军 ◆→po.D.jun's BLOG←◆ 主页博客相册个人档案好友i贴吧查看文章计算机启动流程 2010年04月21日星期三下午 7:33 BIOS启动原理 Intel的IBM PC上i386芯片是遵循Intel与IBM共同制定的Boot协议的 1. PC机的复位线和系统中的所有部件相连，包括CPU的RESET引脚 2. 系统上电开机时，主板电源系统发送低电平的"Power Good"信号，该信号送到复位接口电路的#RES端，产生时钟同步的复位正脉冲信号RESET，该脉冲发送到上面提及的复位线上，经由CPU的RESET引脚被CPU采集到，当正脉冲从1返回0时(下降沿)，CPU启动内部初始化程序，初始化完成后进入实地址模式，其中CS：IP寄存器的状态是CS=F000H，IP=0000FFF0H；显然，CPU自初始化完毕后，系统的真正启动才开始，那么，也决定了第一条指令的地址为CS：IP=F000：FFF0H=FFFF0H单元。 3. 与此同时，IBM开机协议规定，RESET时，BIOS ROM被加载到F0000H~FFFFFH，几乎所有BIOS在FFFF0H的指令为JMP BINI，这个BINI就是BIOS启动程序的首地址了 4. 结合2，3两点，PC机开机后的第一个程序就是BIOS启动程序了，这个启动程序的执行流程分为二步： I. POST(Power On Self Test) II. 按BIOS设置好的顺序逐一尝试加载启动媒体（硬盘，光驱，软驱，USB盘）的启动程序。对于我们常用的硬盘，则把0面，0道，1扇区的内容（512字节），也就是我们说的MBR加载到0000：7C00H单元开始的区域结论：在PC机上的重启（其实重启也是正常启动的一种形式而已），POST一定发生在加载MBR之前，这是由久而来的IBM开机协议所定的。只要你是使用PC机，你无法仅从操作系统的角度来改变这个事实，更何况，从逻辑上而言，这些发生在操作系统运作之前的舞台。或许你的BIOS提供这种设置，使BIOS启动程序中跳过POST这一步（但也同样作用于正常启动，不能仅作用于重启），又或许你使用其他硬件架构如PPC或者ARM嵌入式系统！之所以产生这种设想，估计是误解了我们计算机教学一直以来的初级概念，软重启和硬重启。注意，前者的RESET信号由键盘发出，后者的RESET信号由物理按键动作发出！但无论是哪种重启，都必须遵循开机协议，POST一定发生在加载MBR之前 ------------------------------------------------------------------------------------------------------------------------------- BIOS、MBR、PBR等基础知识，兼谈U盘、移动硬盘以及操作系统的安装与启动基本原理一、基本概念 1、BIOS的概念　　BIOS（Basic Input/Output System，基本输入输出系统）全称是ROM－BIOS，是只读存储器基本输入／输出系统的简写，它实际是一组被固化到电脑中，为电脑提供最低级最直接的硬件控制的程序，它是连通软件程序和硬件设备之间的枢纽，通俗地说，BIOS是硬件与软件程序之间的一个“转换器”或者说是接口（虽然它本身也只是一个程序），负责解决硬件的即时要求，并按软件对硬件的操作要求具体执行。 BIOS，它在计算机系统中起着非常重要的作用。一块主板性能优越与否，很大程度上取决于主板上的BIOS管理功能是否先进。 BIOS芯片，在主板上表现为一块长方型或正方型芯片，BIOS中主要存放： 1、自诊断程序：通过读取CMOS RAM中的内容识别硬件配置，并对其进行自检和初始化； 2、CMOS设置程序：引导过程中，用特殊热键启动，进行设置后，存入CMOS RAM中
