5模块五--MOST总线系统的检测与修复.ppt

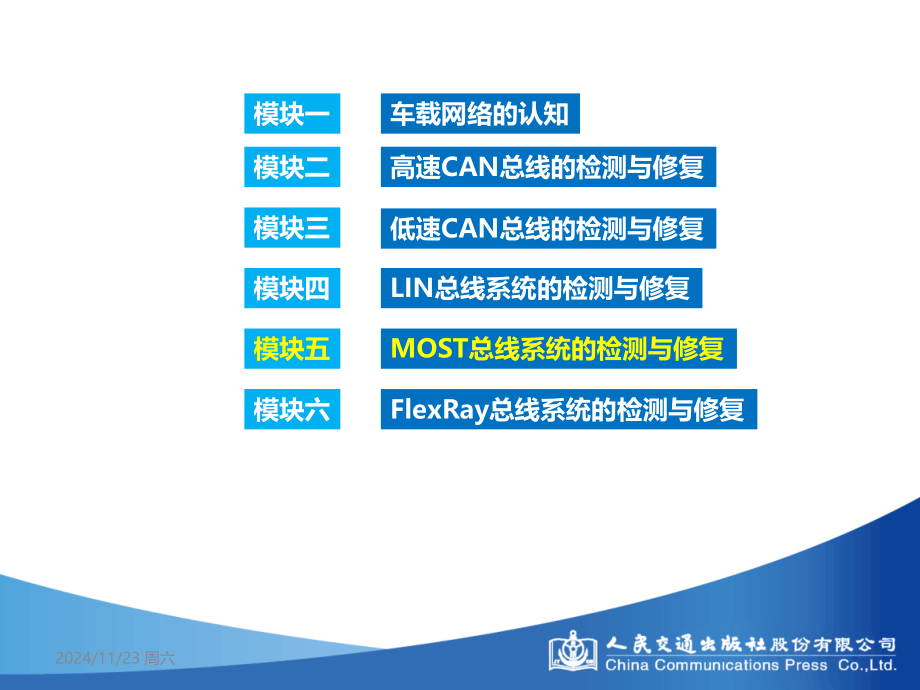

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,2024/11/23 周六,汽车车载网络技术,全国交通运输职业教育教学指导委员会,组织编写,黄 鹏,主 编,悦中原 景忠玉,副 主 编,全国交通运输职业教育高职汽车运用与维修技术专业规划教材,2024/11/23 周六,高速,CAN,总线的检测与修复,低速,CAN,总线的检测与修复,LIN,总线系统的检测与修复,MOST,总线系统的检测与修复,模块二,模块三,模块四,模块五,模块六,FlexRay,总线系统的检测与修复,车载网络的认知,模块一,模块五,MOST,总线系统的检测与修复,模块五,MOST,总线系统的检测与修复,学习目标,1,掌握,MOST,网络系统的应用范围及类型；,2,掌握,MOST,网络系统的拓扑结构、组成及工作原理；,3,掌握,MOST,总线系统的诊断流程；,4,能够借助车型电路图绘制,MOST,网络拓扑结构图；,5,能结合实车说出,MOST,网络系统的部件及连接关系；,6,能用诊断仪对,MOST,总线系统进行诊断；,7,能诊断并排除,MOST,总线系统的典型故障。,建议课时,10,课时。,模块五,MOST,总线系统的检测与修复,一、,MOST,总线的认知,（一）光纤式,MOST,总线系统,1,MOST,总线系统的定义与类型,多媒体定向系统传输（,Media Oriented Systems Transport,，,MOST,）。它是媒体信息传送的网络标准，可高效传输音频、视频、数据包和控制数据。凭借,MOST,的超快速网络启动功能，终端用户可以即时访问车载信息娱乐系统。大部分车型的,MOST,网络通常使用光纤传输数据，也有部分车型如通用和丰田采用,Microchip MOST50 INIC,产品，该产品使用,UTP,（非屏蔽双绞线）铜线硬件架构，该架构与高速,GMLAN,的相同，最高速度可达,50Mb/s,，同时可大幅降低生产成本。,模块五,MOST,总线系统的检测与修复,2,光纤式,MOST,总线系统特征,光纤式,MOST,网络系统采用塑料光缆（,POF,）进行信息传输的,MOST,网络，将音响装置、电视、全球定位系统以及电话等视频、音频和多媒体设备相互连接起来。具有以下基本特征：,（,1,）按照速度的不同有,MOST25,、,MOST50,、,MOST150,三种规格，分别对应,25Mb/s,、,50Mb/s,、,150Mb/s,三种不同的传输速率，早期的车型使用,MOST25,网络构架，最高速率为,25Mb/s,，大众、沃尔沃、奥迪、奔驰等最新车型使用,MOST150,构架，最高速率可达,150Mb/s,。,（,2,）无论是否有主控计算机都可以工作。,（,3,）使用,POF,（,Plastic Optical Fiber,）优化信息传送质量。,（,4,）支持声音和压缩图像的实时处理。,（,5,）支持数据的同步和异步传输。,（,6,）发送,/,接收器嵌有虚拟网络管理系统。,（,7,）支持多种网络连接方式。,（,8,）不受电磁干扰。,模块五,MOST,总线系统的检测与修复,采用光学,MOST,进行数据传输与采用导线进行数据传输的区别见图,5-1,。首先各控制元件将电磁脉冲信号转化为光脉冲信号，传送到光纤上，而后相应的接收电脑又将光脉冲信号转换回电磁脉冲信号，完成数据传输和控制功能。,图,5-1,光传输与电传输的区别,模块五,MOST,总线系统的检测与修复,3,光纤式,MOST,基本结构及工作状态,1,）,MOST,总线的拓扑结构,如图,5-2,所示，,MOST,总线系统采用环形拓扑结构。控制单元通过光导纤维沿环形方向将数据发送到下一个控制单元。这个过程一直在持续进行，直至首先发出数据的控制单元又接收到这些数据为止。可以通过数据总线自诊断接口和诊断,CAN,总线来对,MOST,系统进行故障诊断。,图,5-2 MOST,总线拓扑结构,模块五,MOST,总线系统的检测与修复,在,MOST,总线中，一个控制单元拥有两根光导纤维，一根光导纤维用于发射器，一根光导纤维用于接收器。在,MOST,控制单元中进行纯粹的光导纤维连接。每个终端设备（节点、控制单元）在一个具有环形结构的网络中通过光导纤维相互连接，如图,5-3,所示。音频、视频、控制等数据信息在环形总线上循环。,图,5-3,信息在,MOST,环形网络中的传输,RX-,接收器；,TX-,发射器,模块五,MOST,总线系统的检测与修复,2,）光纤式,MOST,总线的结构组成,基本的,MOST,由光学控制单元和光导纤维组成，如图,5-4,所示。光学传输控制单元由内部供电装置、收发单元,光导发射器（,FOT,）、光波收发器、标准微控制器（,CPU,）、专用部件等组成，其中收发单元由一个光电二极管和一个发光二极管构成。,图,5-4,光学控制单元内部结构,模块五,MOST,总线系统的检测与修复,（,1,）光导发射器,FOT,。光导发射器由一个光电二极管和一个发光二极管组成，发光二极管可以把,MOST,发射接收机中的电压信号转化为光信号发送出去。光电二极管可以将接收到的光信号转化为电压信号后传递给,MOST,发射接收机。实现光,电信号之间的转化。,（,2,）,MOST,发射接收机。,MOST,发射接收机由发射器和接收器两个部件组成。发射器器将需要被发送的信息以电压信号传输到光线导体。接收器从光纤发射机接收电压信号并将需要的数据继续导向控制单元的标准微型控制单元（,CPU,）。,（,3,）电气插头。电气插头用于供电、环断路自诊断和输入,/,输出信号。,模块五,MOST,总线系统的检测与修复,（,4,）光导纤维。光导纤维（亦称光缆）的作用是将在某一控制单元发射器内产生的光波传送到另一控制单元的接收器，如图,5-5,所示。,图,5-5,光导纤维传输光信号的过程,模块五,MOST,总线系统的检测与修复,光导纤维由几层构成，其结构如图,5-6,所示。纤芯是光导纤维的核心部分，是光波的传输介质，也可以称为光波导线。纤芯一般用有机玻璃或塑料制成，纤芯内的光波根据全反射原理几乎无损失地传输。,图,5-6,光导纤维的结构,模块五,MOST,总线系统的检测与修复,光波利用全反射原理在光导纤维中传输，在直的光导纤维中，光波是按全反射原理在纤芯表面以,Z,字形曲线传输的。全发射原理如图,5-7,所示。光纤的折弯半径必须小于,25mm,，如果折弯过度就会造成信号损失。,图,5-7,光波全发射原理,模块五,MOST,总线系统的检测与修复,3,）,MOST,网络工作状态和启用过程,（,1,）休眠模式。当系统处于休眠状态时，,MOST,总线内没有数据交换，静态电流降至最小值，系统处于待命状态，只能由系统管理器发出的光波启动脉冲来激活，如图,5-8,所示。,图,5-8 MOST,系统的休眠模式,模块五,MOST,总线系统的检测与修复,（,2,）备用模式。当,MOST,总线系统处于备用模式时，无法为用户提供任何服务，不显示图像也不发出声音，但这时,MOST,总线系统仍在后台运行，如图,5-9,所示。,图,5-9 MOST,系统的备用模式,模块五,MOST,总线系统的检测与修复,（,3,）通电工作模式。当,MOST,总线系统处于通电工作模式时，控制单元完全接通，,MOST,总线上有数据交换，用户可使用影音娱乐、通信、导航等所有功能，如图,5-10,所示。,图,5-10 MOST,系统的工作模式,模块五,MOST,总线系统的检测与修复,4,光学,MOST,系统数据传输,1,）,MOST,数据结构,在,MOST25,系统的数据中，一个信息帧的大小为,64B,，可分成起始区、分界区、数据区、校验区、状态区、奇偶校验器等几个部分，如图,5-11a,）所示。而在最新的,MOST150,系统数据中，一个信息帧的大小为,388B,，能提供更加快速的数据传递。,模块五,MOST,总线系统的检测与修复,图,5-11 MOST,数据结构,模块五,MOST,总线系统的检测与修复,起始区表示一个信息帧的开始，每段信息帧都有自己的起始区，起始区占用,4b,。,分界区用于区分起始区和即将到来的数据区。,一个数据区最多可以传递,60B,，用来传输同步数据和异步数据。数据的分配是可变的，同步数据主要包含声音和视频信息，数据为,24,60B,，同步数据传递具有优先权。异步数据一般为,0,36B,，主要用于传递图片、文字和计算信息。数据区的结构见图,5-12,。,图,5-12,数据区的结构,模块五,MOST,总线系统的检测与修复,第一校验字节和第二校验字节用来传递发射器和接收区的地址标识符和接收器的控制指令（如声音大小调节）。一个信息组中的校验字节在控制单元内汇成一个校验信息帧，校验信息帧含有控制和诊断数据，这些数据由发射器传递至接收器，是根据地址标识符进行传递的数据。,信息帧的状态区包含用于给接收器发送信息帧的信息。,校验区用于最后检查数据的完整性，该区的内容决定是否需要再重复一次发送信息。,模块五,MOST,总线系统的检测与修复,2,）,MOST,数据传输,（,1,）,MOST,系统的唤醒。,MOST,系统的工作过程分为启动（唤醒）和数据传输两个阶段。如果,MOST,总线处于休眠模式，首先须通过唤醒过程将系统切换到备用模式。如图,5-13a,）所示，如果某一控制单元（系统管理器除外）唤醒了,MOST,总线，那么该控制单元就会向下一个控制单元发射一种专门调制的光信号。该唤醒过程一直进行到系统管理器为止，系统管理器根据传来的伺服光来识别是否有系统启动的请求。,图,5-13 MOST,系统的唤醒过程,模块五,MOST,总线系统的检测与修复,接下来系统管理器将向下一个控制单元发送一种专门调制的主光，这个主光由所有控制单元继续传递，光导发射器（,FOT,）接收到主光后，系统管理器就可以识别出环形总线已经形成闭环，可以发送信息帧。,首批信息帧要求,MOST,总线上的控制单元提供标识符，系统管理器可以根据标识符向环形总线上所有控制单元发送实时顺序，并依据地址进行数据传递。诊断管理器将报告上来的控制单元与所安装的控制单元存储表进行对比，如果实际配置与规定配置不相符，诊断管理器就会存储相应的故障。整个唤醒过程到此结束，系统开始传递数据。,模块五,MOST,总线系统的检测与修复,（,2,）,MOST,总线的数据传输。,数据传输过程中，音频和视频作为同步数据的传递，如图,5-14,所示。首先，用户通过多媒体操纵单元,E380,和信息显示单元,J685,（图中未示出）来选择,CD,上的曲目。操纵单元,E380,通过一根数据导线将控制信号传给前部信息控制单元,J523,（系统管理器）。然后系统管理器在不断发送的信息帧内加入一个带有以下校验数据的信息组。,图,5-14 MOST,同步数据传输,模块五,MOST,总线系统的检测与修复,发射器地址,前部信息控制单元,J523,。,数据源的接收器地址,CD,机。,控制指令,播放第,10,个曲目。,分配传送通道,CD,机（数据源）确定数据区中有哪些字节可以用于传送数据，然后加入带有以下校验数据的信息组。,信息源发射器地址,CD,机环形位置（取决于装备情况）。,系统管理器的接收器地址,前部信息控制单元,J523,。,控制指令,CD,的数据传送到通道,01,，,02,、,03,，,04,（立体声）。,之后，数字式音响控制单元,J525,就可以按照用户的指令要求播放相应的曲目。,模块五,MOST,总线系统的检测与修复,在,MOST,系统中，导航系统的地图显示、导航计算、互联网网页和,E-MaIl,等图片、文本信息是作为异步数据传输的，如图,5-15,所示。,异步数据源是以不规则的时间间隔来发送这些数据的。每个数据源将其异步数据存储到缓冲寄存器内。然后数据源开始等待，直至接收到带有接收器地址的信息组。,模块五,MOST,总线系统的检测与修复,图,5-15 MOST,异步数据传输,模块五,MOST,总线系统的检测与修复,（二）双绞线式,MOST,网络系统,1,双绞线式,MOST,总线系统组成及原理,使用双绞线的,MOST,系统（,MOST50,）与光纤式,MOST,总线（,MOST25,和,MOST150,）均采用媒体定向信息传输方式，但在传输介质方面,MOST50,采用了成本较低的,“,无屏蔽双绞铜线,”,硬件架构，使车辆各媒体设备之间传输速率可达,50Mb/s,。,模块五,MOST,总线系统的检测与修复,1,）双绞线式,MOST,总线系统的组成,该系统主要由控制模块和双绞线组成，如图,5-16,所示为,2016,款别克君越的信息娱乐系统组成图。此系统中共有,6,个模块，其中收音机模块是,MOST,网络的主控模块，除自身基本功能外，还能连接低速,GMLAN,网络、唤醒,MOST,网络其他模块、监测总线上的车辆配置、对,MOST,网络进行诊断等功能。人机交互模块是,MOST,网络的另一个主要模块，在诊断仪无法与收音机模块通信时，可以通过人机交互模块读取,MOST,网络的故障代码。,媒体导向系统传输（,MOST,）总线上的每个设备都需要有双绞铜线（,2,条,TX,发送线路、,2,条,RX,接收线路）和,1,条,12V,唤醒信号线路。,模块五,MOST,总线系统的检测与修复,图,5-16 2016,款别克君越,MOST,总线,模块五,MOST,总线系统的检测与修复,2,）双绞线式,MOST,总线工作原理,（,1,）信息传输原则。此种,MOST,网络仍然遵循信息单向传输的原则，各个控制模块作为网络中的节点，连接在一个环形网络上。如图,5-17,所示，数据在网络中按固定的方向传输，例如节点,A,的信息要传给节点,C,，必须通过节点,B,传输。若节点,B,处堵塞，信号无法从节点,F,侧传给节点,C,。,图,5-17 MOST,网络中信息单向传输,模块五,MOST,总线系统的检测与修复,此外，,MOST,双绞线在每个模块内部并不直接相连。在每个模块内部都有一个接收器和发送器，如图,5-18,所示。线路在模块内部并不是直接相连的。数据传输须通过接收器与收发器后才能传输到下一级控制模块，如果模块不能正常工作时，会导致,MOST,网络失效。,图,5-18 MOST,模块内部,模块五,MOST,总线系统的检测与修复,（,2,）,MOST,总线唤醒。,MOST,网络的唤醒线路在不工作时保持,12V,电位。如图,5-19,所示，需要唤醒时，收音机通过唤醒线输出一个,100ms,的低电压脉冲信号，唤醒,MOST,网络。总线唤醒过程如图,5-20,所示。,图,5-19,总线唤醒信号,图,5-20,总线唤醒过程,模块五,MOST,总线系统的检测与修复,（,3,）,MOST,总线自检。如图,5-21,所示，当,MOST,网络启用后，收音机模块需要按照信息传递方向逐一学习每个模块的地址码（,ID,），这些地址用,0,5,表示。每个模块正常的地址码与传输方向保持一致，当学习信息再次回到收音机模块后，系统确认工作正常，进入工作模式。,图,5-21 MOST,总线自检过程,模块五,MOST,总线系统的检测与修复,二、,MOST,总线的检测及故障诊断,（一）大众迈腾,MOST,总线系统故障诊断,在使用,MOST25,的奥迪和大众车型上，网关,J533,作为诊断管理器使用，负责对,MOST,系统进行网络诊断，诊断导线通过中央导线连接器与,MOST,总线上的各个控制单元相连。,模块五,MOST,总线系统的检测与修复,1,MOST,断路诊断,如果在,MOST,总线上发生数据传输中断，就无法完成正常的数据传输任务。由于,MOST,总线是环形结构，因此将这种数据传输中断称为环路断开，即总线断路，如图,5-22,所示。,环形中断诊断开始后，诊断管理器通过诊断线向各控制单元发送一个脉冲。这个脉冲使得所有控制单元用光导发射器（,FOT,）内的发射单元发出光信号。在此过程中，所有控制单元从环形总线上的前一个控制单元接收光信号，检查自身的供电及其内部的电控功能。,图,5-22 MOST,诊断导线的连接,模块五,MOST,总线系统的检测与修复,MOST,总线上的控制单元在一定时间内会应答，环形中断诊断开始后到控制单元作出应答有一段时间间隔，诊断管理器根据这段时间的长短就可判断出哪一个控制单元已经作出了应答。并据此判断系统是否有电气故障（供电故障）以及哪两个控制单元之间的光导数据传递中断。,若要确定断路故障是否是由于某个控制单元造成的，可利用备用的控制单元,VAS6186,来替换可疑控制单元，然后观察,MOST,系统是否恢复正常。若替换后，系统恢复正常，则可确认故障确系可疑控制单元损坏所致。如图,5-23,所示，该专用工具实际相当于一根跳线，即通用标准插接器用一根光纤将接收端和发射端连接起来，光信号可以直接传递至下一个控制单元。,模块五,MOST,总线系统的检测与修复,图,5-23,使用备用控制单元,VAS6186,进行替换诊断,模块五,MOST,总线系统的检测与修复,（,1,）环中断导致系统不工作的原因如下。,模块内无电压供给或搭铁断路。,环断路，主要是由于光缆挤压、偏转或者插头未插导致的。,光缆老化，信号传递效率下降。,发射器二极管或接收器二极管损坏。,（,2,）环形中断产生的影响如下。,音频和视频播放终止。,通过多媒体操纵单元无法控制和调整。,诊断管理器的故障存储器中存有故障,“,光纤数据总线断路,”,。,模块五,MOST,总线系统的检测与修复,（,3,）为确定在什么位置发生环断裂，需要下列数据。,安装列表,环断裂诊断答复,如图,5-24,所示，若收音机和放大器之间出现光纤断路，通过系统内部诊断可以确定断路的范围以及该断路是由光学故障引起的还是由电气故障引起的。,图,5-24,环断路诊断原理,模块五,MOST,总线系统的检测与修复,2,信号衰减幅度增加故障诊断,诊断管理器还有信号衰减幅度增大的诊断功能，即通过监测,MOST,系统传输光波功率的降低来判断光学系统在信号传输过程中是否存在信号衰减幅度过大的故障。如果光导纤维的信号衰减增加，那么到达接收器的光信号就会非常弱，接收器就会报告,“,光学故障,”,。诊断管理器就会识别出故障点，在使用故障检测仪查询故障时会给出相应的帮助信息，如图,5-25,所示。,图,5-25,信号衰减增加故障诊断,模块五,MOST,总线系统的检测与修复,3,MOST150,故障诊断,在奥迪和大众新型车辆的信息娱乐系统中采用,MOST150,系统。该系统采用信息娱乐系统平台模块（,MIB,）来处理更加清晰的图像、音频和视频信息。如图,5-26,所示为,2016,款奥迪,7,车型上的信息娱乐系统诊断管理示意图。,模块五,MOST,总线系统的检测与修复,图,5-26 2016,款奥迪,7 MOST,诊断管理原理图,模块五,MOST,总线系统的检测与修复,MMI,显示屏,J685,和操作单元,E380,通过一根专用的,CAN,总线与信息电子系统,1,控制单元,J794,相连，这根,CAN,总线的速率为,500kB/s,。有了,MOST150,总线，可以通过光学数据总线直接传输电视调谐器,R78,或,DVD,转换盒,R161,的视频图像，不再像之前使用,MOST25,的车型上那样在,J794,上单独安装,FBAS,接口。,信息电子系统,1,控制单元,J794,除承担,MOST,总线主控制器的任务外，还替代原,J533,负责的诊断功能。使用新型的,MOST,系统诊断地址码都是,“,5F-,信息电子系统,”,。断路诊断的流程与前述前的,MOST,总线相同。但在诊断总线的光学故障时，必须要使用专用工具,光学替换控制单元,VAS6778,来进行，如图,5-27,所示。,图,5-27,光学替换控制单元,VAS6778,模块五,MOST,总线系统的检测与修复,4,光纤常见的故障及维修,1,）光纤常见的故障,如图,5-28,所示为光纤常见的故障。,图,5-28,光纤常见的故障,模块五,MOST,总线系统的检测与修复,（,1,）光导纤维弯曲半径太小。光导纤维的弯曲半径小于,5mm,（扭绞）使得内芯线在弯曲点产生出阴影（与弯曲的有机玻璃相比较）。必须更换光导纤维。,（,2,）光导纤维的覆盖层损坏。,（,3,）端面刮伤。,（,4,）端面变脏。,（,5,）端面移位（插头外壳破裂）。,（,6,）端面不成直线（角度误差）。,（,7,）光导纤维的端面和控制单元的接触面之间有缝隙（插头外壳破裂或未啮合）。,（,8,）套圈未正确地压接。,模块五,MOST,总线系统的检测与修复,2,）光纤的维修,对于损坏的光纤线或光纤接头，需要使用专用的维修工具进行重新修理，表,5-1,所示为使用专用工具维修光纤的过程。,模块五,MOST,总线系统的检测与修复,模块五,MOST,总线系统的检测与修复,模块五,MOST,总线系统的检测与修复,（二）双绞线式,MOST,总线系统故障诊断,1,）故障代码的读取,上汽通用别克君越使用双绞线式,MOST,总线，由于,MOST,网络没有连接在诊断接口（,DLC,）上，诊断时可以在低速,GMLAN,中的收音机模块读出故障代码,“,U0028,MOST,总线,”,，或者在高速,GMLAN,中人机交互模块读出故障代码,“,U0029,MOST,总线性能,”,，如图,5-29,所示。,图,5-29 MOST,网络故障代码的读取,模块五,MOST,总线系统的检测与修复,2,）利用地址码（,ID,）诊断,当,MOST,网络出现断点时，收音机模块通过唤醒线路发送一个,300ms,的搭铁脉冲，将收音机模块反方向（,MOST,的传输方向为正方向）最远的模块激活为替代的主控模块。,如图,5-30,所示，如断点处于仪表和放大器模块之间时，仪表会被替换为主控模块；如断点处于放大器模块和触摸板之间时，放大器模块会被替换为主控模块。,图,5-30,利用地址码诊断原理,模块五,MOST,总线系统的检测与修复,当断点出现在放大器模块与仪表之间时，仪表作为替代主控模块将会发送代码,“,0,”,、,CD/DVD,模块发送代码,“,1,”,，依此类推，在收音机模块内就会产生一个不正常的代码,“,2,”,。然后通过这个代码反推（,210,）即可找到故障点。此时，可以故障点为放大器模块或仪表与放大器模块之间的线路。,在实际诊断中，对于,MOST,引起的故障（通常为显示器黑屏、触摸板无法操作、不能播放音频视频等），首先要使用故障诊断仪（上汽通用使用专用的,GDS2,诊断仪）读取网络系统的故障码和数据流，根据诊断结果大致判断故障可能发生的位置。然后结合维修手册中的电路图进行故障排查，图,5-31,所示为,2016,款别克君越,MOST,网络电路图。,模块五,MOST,总线系统的检测与修复,图,5-31 2016,款别克君越,MOST,网络电路图,模块五,MOST,总线系统的检测与修复,若要判断,MOST,双绞线是否故障可以使用万用表测量是否有断路或短路，若要判断是否由模块造成的，可以断开模块的插接器，短路接收器导线和发射器导线，观察系统是否正常或使用诊断仪观察数据流变化，从而判断该模块是否存在故障。图,5-32,所示为短路组合仪表的,MOST,导线方法。使用导线将端子,1,（,MOST,总线）与端子,18,（,MOST,总线）短接，将端子,2,（,MOST,总线）与端子,17,（,MOST,总线）短接，相当于信号不经过组合仪表，此时检查系统工作是否正常，若系统正常，说明仪表模块损坏，需要更换。,图,5-32,短接组合仪表中的方法,1,、,16,、,17,、,32-,端子,模块五,MOST,总线系统的检测与修复,技能实训,（一）项目一,MOST,网络故障诊断方法与维修,1,项目目标,掌握,MOST,网络故障诊断方法与维修。,2,项目内容,（,1,）,MOST,网络故障特性验证，给,MOST,环路中的某个控制单元断电后系统的故障现象是什么,?,光纤数据总线断路后系统的故障现象是什么,?,模块五,MOST,总线系统的检测与修复,（,2,）利用诊断仪（,ODIS,），进行,MOST,网络环路中断诊断操作，并记录。,（,3,）利用诊断仪（,ODIS,），进行,MOST,网络,3DB,诊断操作，并记录操作步骤。,模块五,MOST,总线系统的检测与修复,（,4,）利用,VAS6186,进行,MOST,网络诊断，并记录操作步骤。,（,5,）查询维修手册找到,MOST,总线维修方法及所需的工具。维修一小段光纤数据总线。,模块五,MOST,总线系统的检测与修复,（二）项目二,MOST,网络综合故障检测,1,项目目标,通过故障案例的实际操作排除，掌握,MOST,网络故障的检测。,2,项目内容,（,1,）完成两台故障车上信息娱乐系统的故障排除，并写出故障排除步骤。,模块五,MOST,总线系统的检测与修复,（,2,）根据排除的故障，制作故障案例，并做讲解。,模块五,MOST,总线系统的检测与修复,模块小结,（,1,）多媒体定向系统传输（,Media Oriented Systems Transport,，,MOST,）。它是媒体信息传送的网络标准，可高效传输音频、视频、数据包和控制数据。,（,2,）基本的,MOST,由光学控制单元和光导纤维组成。光学传输控制单元由内部供电装置、收发单元,光导发射器（,FOT,）、光波收发器、标准微控制器（,CPU,）、专用部件等组成，其中收发单元由一个光电二极管和一个发光二极管构成。,模块五,MOST,总线系统的检测与修复,（,3,）在,MOST25,系统的数据中，一个信息帧的大小为,64,字节（,1,个字节为,8bit,），可分成起始区、分界区、数据区、校验区、状态区、奇偶校验器等几个部分而在最新的,MOST150,系统数据中，一个信息帧的大小为,388,字节，提供更加快速的数据传递。,（,4,）环形中断诊断开始后，诊断管理器通过诊断线向各控制单元发送一个脉冲。这个脉冲使得所有控制单元用光导发射器（,FOT,）内的发射单元发出光信号。在此过程中，所有控制单元从环形总线上的前一个控制单元接收光信号，检查自身的供电及其内部的电控功能。诊断管理器还有信号衰减幅度增大的诊断功能，即通过监测,MOST,系统传输光波功率的降低来判断光学系统在信号传输过程中是否存在信号衰减幅度过大的故障。,模块五,MOST,总线系统的检测与修复,思考与练习,（一）判断题,1,MOST,系统只能使用光纤进行数据传输。（）,2,在光纤,MOST,总线中，每个控制单元要使用两根光导纤维，一根光导纤维用于发射器，一根光导纤维用于接收器。（）,3,光纤式,MOST,系统中的接收器使用发光二极管，而发射器使用光电二极管。（）,4,在,MOST,总线中，音频和视频信息进行同步传输，而图像、文本等进行异步传输。（）,模块五,MOST,总线系统的检测与修复,5,使用,MOST150,的新型光学网络系统中，信息娱乐电子系统,1,控制单元,J794,既是,MOST,系统的主控器，又是诊断主控器。（）,6,由于光可以在光导纤维中利用全反射原理进行数据传递，因此光纤可以任意弯曲。（）,7,使用双绞线的,MOST50,系统进行唤醒时，由主控模块通过唤醒线输出一个,100ms,的低电压脉冲信号，唤醒,MOST,网络。（）,8,当检测到,MOST,总线出现中断后，系统会使信息反向传递以保证信息可以继续传输。（）,模块五,MOST,总线系统的检测与修复,（二）选择题,1,MOST,的含义是（）。,A,智能数据总线,B,媒体定向系统传输总线,C,时间触发协议,D,控制器局域网络,2,以下可能会使用光纤作为信息传递媒介的网络是（）。,A,LIN,总线,B,CAN,总线,C,MOST,总线,D,VAN,总线,3,MOST,网络中进行信息传输的介质可以是（）。,A,单根铜质导线,B,双绞铜质导线,C,光纤,D,发光二极管,4,MOST,网络由睡眠状态转变为备用模式的过程称为（）。,A,系统唤醒,B,信息检测,C,信息传输,D,数据校验,模块五,MOST,总线系统的检测与修复,5,奥迪轿车中,MOST,总线出现故障后，可以使用,VAS6168,替代出现故障码的模块后系统通信正常，则说明（）。,A,被替换的模块损坏,B,被替换的模块正常,C,与模块相连的光纤故障,D,与模块相连的光纤正常,6,MOST,光纤出现磨破、折弯等故障后应（）。,A,对光纤进行修复,B,对光纤损坏部分进行替换,C,使用胶布重新缠绕损坏位置,D,更换光纤,模块五,MOST,总线系统的检测与修复,（三）简答题,1,简述,MOST,网络的主要特征。,2,简述光纤式,MOST,总线的信息传递过程。,3,简述光纤式,MOST,总线的唤醒过程。,4,简述使用双绞线式,MOST,总线系统的自检过程。,模块五,MOST,总线系统的检测与修复,考核工单,模块五,MOST,总线系统的检测与修复,谢谢观看！,
