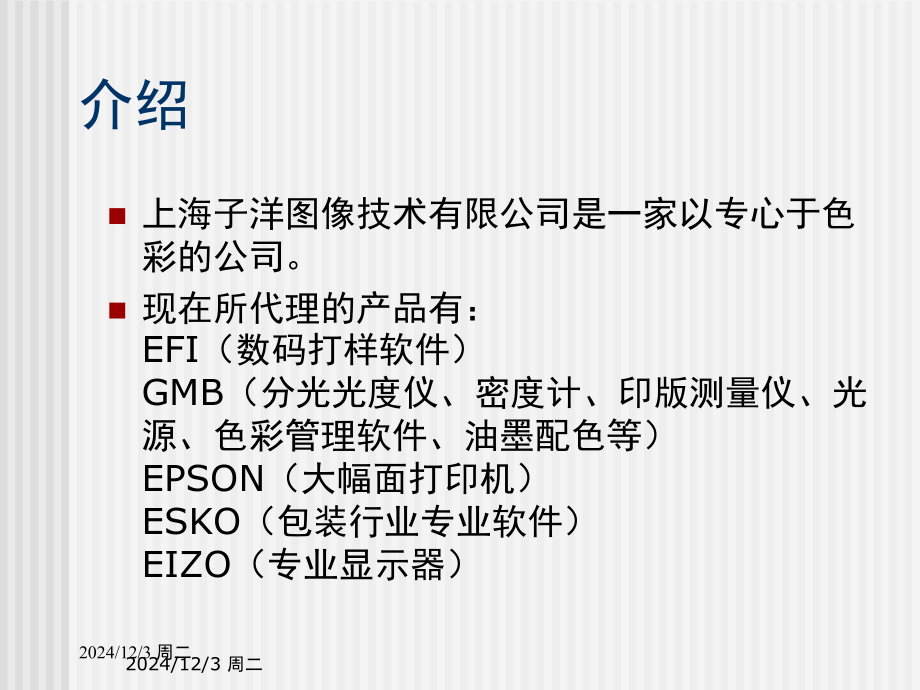

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,印刷技术培训课程系列,-色彩管理,2024/12/3 周二,1,2024/12/3 周二,2024/12/3 周二,1,介绍,上海子洋图像技术有限公司是一家以专心于色彩的公司。,现在所代理的产品有：,EFI,（数码打样软件）,GMB,（分光光度仪、密度计、印版测量仪、光源、色彩管理软件、油墨配色等）,EPSON,（大幅面打印机）,ESKO,（包装行业专业软件）,EIZO,（专业显示器）,基本理论及问题讨论,色彩学的基本知识,色彩管理定义、方法,色彩管理系统的优势和发展趋势,前言,印刷色彩学的基本知识,人类认识世界80%是通过视觉提供的,“远观颜色，近看花”,人们在观察物体时，视觉神经对色彩的反映最快，其次才是形状，然后才是表面质感和细节(如印刷的阶调层次、网点质量等),感知率,时间,颜色,形状,最初瞬间,80%,20%,1-2分钟后,60%,40%,2分钟后,50%,50%,什么是颜色,印刷色彩学的基本知识,?,颜色是一种感觉,印刷色彩学的基本知识,red,颜色是一种感觉,印刷色彩学的基本知识,Dark red,Lively red,Fire red!,Bright,red,颜色的定义,GB,规定：,色,光作用于人眼引起除形象以外的视觉特性,印刷色彩学的基本知识,!,颜色的定义,颜色是指光线的一部分经有色物体反射刺激我们的眼睛，在头脑中所产生的一种反映。,颜色是以物理学为基础的，而颜色感觉包含着色彩的生理作用和心理作用,印刷色彩学的基本知识,光是色彩的本质,印刷色彩学的基本知识,白光,印刷色彩学的基本知识,自然界的白光著名的三棱镜试验,牛顿 在16世纪证明一束白光由所有的颜色的混合得来,红色的形成,印刷色彩学的基本知识,绿色的形成,印刷色彩学的基本知识,分光光度曲线,印刷色彩学的基本知识,0.0000,0.2000,0.4000,0.6000,0.8000,1.0000,1.2000,1.4000,1.6000,1.8000,400,420,440,460,480,500,520,540,560,580,600,620,640,660,680,700,分光光度曲线反映物体的颜色的固有特征，是颜色的指纹。,颜色形成的三要素,光源,物体,观察者,印刷色彩学的基本知识,印刷色彩学的基本知识,光源,在不同的光源下观看颜色会产生不同的效果.,色温,色温就是以温度的数值来表示光源的颜色特征,印刷色彩学的基本知识,7000,K,5000,K,3000,K,白炽灯,日落阳光,正午日光,荧光灯,阴暗天空,显示屏的白光,照明体,D65,日光,400,500,600,700,照明体,A,白炽灯,400,500,600,700,照明体,F2,冷白荧光,400,500,600,700,两点印刷中需要知道的,色温和印刷用标准光源（,D50、D65）,标准光源的争议,在有的时候，印刷时要根据产品的最终环境来确定跟样时使用的光源,印刷色彩学的基本知识,物体,物体对照在其上的光会发生三种作用：吸收、透射和反射。正是由于不同的物体对光作了不同的选择性吸收，才会呈现出不同的颜色。,物体不能发光.它们只能反射来自光源的光。,分光光度曲线反映物体的颜色的固有特征，是颜色的指纹。,印刷色彩学的基本知识,同色异谱现象分析更好的理解光与色,印刷色彩学的基本知识,同色异谱在印刷中的应用,色彩的匹配,使用标准光源,密度？色度？,同样的纸张、油墨，密度才有意义,印刷色彩学的基本知识,D=1.6,D=1.6,D=1.8,印刷色彩学的基本知识,观察者,人眼在呈现颜色的过程中扮演什么角色?,我们如何测试我们的眼睛?,所有人的眼睛都一样吗?,印刷色彩学的基本知识,人眼和大脑,颜色的产生涉及物理学系统、生理学系统、心理学系统,x,x,相同的橙色,?,相同的橙色,!,相同的灰色,?,是！相同的灰,!,印刷色彩学的基本知识,人眼具有适应性（明暗适应、颜色适应）,光对人眼持续作用，而使人眼感受性发生变化的现象叫做人眼的适应性。,我们从强光下进入暗室，最初什么都看不见，经过几分钟后才能看清周围的东西，这种现象叫做暗适应。,“,夜不观色”，就是说不要在白炽灯或其它色温太低和非标准光源下来研究色彩，其目的就在于消除由光源光色而产生的颜色适应的影响。,印刷色彩学的基本知识,人眼具有对比性,明度对比：同样一个灰色图形，在白色的背景上看起来颜色深一些，在黑色的背景上显得颜色浅一些。,边界对比：在明暗图形轮廓边界部分发生的主观对比加强的现象，称为边界对比。这是人的一种心理特性，(马赫效应)在电子分色机中专门设置了这种电路结构。,颜色对比：人们对颜色的感觉由于受到它邻近的其它颜色的影响而发生变化的现象称为颜色对比。,马赫效应,印刷色彩学的基本知识,人眼常会发生颜色错觉(生理和心理现象）,色彩可以给人造成各种不同的错觉感,大小错觉,远近错觉,重量错觉,(法国国旗、卓别林),1：1：1,2024/12/3 周二,42,2024/12/3 周二,42,2024/12/3 周二,42,印刷技术,培训资料,42,37：30：33,2024/12/3 周二,43,2024/12/3 周二,2024/12/3 周二,印刷技术,培训资料,43,印刷色彩学的基本知识,视力、视角与网线数,问题：印刷中为什么用175线？,250/(60*57.3)=0.072,mm,1/(175*2）=0.0028,英寸/线=0.072,mm/,线,1,inch=25.4mm,颜色的表达方法,孟塞尔表色系统,（色相、饱和度、明度）,CIE,系统,色域,印刷色彩学的基本知识,Circle,孟塞尔色立体,色相,色相,色相定义了颜色的基本属性，例如红、蓝、黄。,+100,-100,+100,-100,饱和度,饱和度,饱和度,饱和度,饱和度定义了颜色是鲜明还是黯淡,饱和度,+100,-100,+100,-100,饱和度,亮度,白,黑,亮度定义了颜色的明暗程度,+100,0,+100,0,亮度,CIEL*a*b*,色差(均匀色度空间),印刷色彩学的基本知识,色差就是颜色的差别,色差的数学表示方法（色域中两点的距离）,国家标准,D,E*5,1 =34 12,D,E*=,D,L*,2,+,D,a*,2,+,D,b*,2,印刷色彩学的基本知识,D,E*=,D,L*,2,+,D,a*,2,+,D,b*,2,色差,注意测量条件：,同种仪器,光源、视角、容差方式等等,印刷色彩学的基本知识,什么是色彩管理_,色彩管理管理的是感觉！,印刷色彩管理,Red,印刷流程,印刷色彩管理,拼版,输入,C,M,Y,K,CTF/CTP,印刷,进行色彩管理的对象,印刷色彩管理,数码相机,彩色打印机,印刷机,数码印刷机,显示器,扫描仪,为什么要进行色彩管理,印刷色彩管理,Scanner,Proofer,Press,Monitor,每一设备输出的色彩都不同,它们具有不同的色彩空间-色域,设备的色域,正如每个人对色彩的感知各有不同，在印刷彩色复制工作流程中，无论是输入、显示或输出。每一件器材都依靠不同的方法去处理色彩。每一部机器所用的技术限制了它可以处理的色彩范围。这个色彩范围就是它的色域（,Color Gamut,）。,设备的色域和设备本身、工艺条件、材料等有关。,印刷色彩管理,印刷色彩管理,不同设备的有着不同色域，这正是我们所要研究的范围,扫描仪,数码相机,显示器,打印机,印刷机,印刷色彩管理,印刷色彩管理,设备无关与设备相关,RGB、CMYK、CIE La*b*,设备一,设备二,R,120,G,65,B,40,R,110,G,50,B,60,L 40,a*15,b*20,ICC Profile,ICC Profile,CIELa*b*,是与设备无关的色空间,色彩管理期望做什么,所见即所得,印刷色彩管理,Scanner,Press,Proofer,Monitor,印刷色彩管理的基本构建方法,建立标准的颜色环境,设备校正,设备特征化,色彩转换的实施,印刷色彩管理的基本构建方法,建立标准的颜色环境,色彩管理的实施首先要求具有稳定的颜色环境，使观察原稿颜色、屏幕颜色和印刷品颜色的效果一致。,采用标准环境光源,其它方面,印刷色彩管理的基本构建方法,设备校正,设备校准（,Calibration,）：,就是指设备色彩特性的标准化，能够从一特定的颜色输入值产生可预见的颜色。通常为了补偿设备的老化或其他因素的变化，都必须定期对设备进行重新校准。,可重复性是关键!,印刷色彩管理的基本构建方法,设备的特征化,因为一般显示器及打印机设备的制作商不同，所用的技术及材料不一样，所以同一组的,RGB,或,CMYK,颜色数据，在不同的设备上输出，都可能出现不同的颜色效果。因此，每一种设备应有其对应的色彩的特性，这设备的色彩特性可通过一些软件及硬件的配合产生一个,“,特征文件,”,来记录。,印刷色彩管理的基本构建方法,设备的特征化,相同的设备，条件不同，特征化文件也不同,例如数码打样：凹版印刷,ICC,国际色彩联盟,成立于1993年,建立一个跨平台的色彩管理系统,主要任务是制定,ICC,规范,设备特征文件,ICC Profile,印刷色彩管理的基础,印刷色彩管理的基本构建方法,印刷色彩管理的基本构建方法,色彩转换,转换是彩色图像数据用与设备无关的色彩空间为桥梁，在不同设备之间进行色彩转换。色彩转换必须使显示器与彩色打印机或者照排机所输出的色彩尽可能接近扫描原稿，但是由于输出设备的色域比原稿、扫描仪、显示器狭小，因此在色彩转换的时候必须进行压缩。,印刷色彩管理的基本构建方法,色彩转换,色域转换一定会存在色彩损失,印刷色彩管理的基本构建方法,色彩转换,不同的公司有自己转换算法，称为转换模块：,柯达、海德堡、格灵达、,APPLE、ADOBE、AGFA、IMATION、PANTONE,印刷色彩管理的基本构建方法,色彩转换,的方式,一、等比压缩（,Perceptual,）,二、饱和度优先（,Saturation,）,三、相对色度的匹配（,Relative Colorimetric,）,四、绝对色度的匹配（,Absolute Colorimetric）,扫描仪的基本调节,自动颜色调节或者将其它的颜色调节设定为,“,默认”。,层次调节设为“默认”。,清晰度设定为“正常”。,分辨率,数据大小大约为,1 MB,。,扫描仪特征文件的测试数据,色标,ISO 12641(,以前为,IT8.7/1,IT8.7/2),适用于反射光和透射光,不同生产商提供的成像材料的色标和其参考数据有关。,注意,:,每个生产商的颜料都有其独特性,!,扫描仪特征文件的产生,厂商提供的标准数据表,+,色标,ISO 12641,扫描仪读取数据,输出时的 特征化数据,数码相机的基本设定,标准化的光线条件,恒定的光照强度,标准的颜色温度,数码相机特征文件的测试数据,个性化的数据表格,(z.B.ColorChecker von GretagMacbeth).,数码相机特征文件的基本设定,输出时的,个性化数据,厂商提供的标准数据表,+,色度板,数码相机拍摄,显示器的基本设定,显示器标准化,环境条件,无其它光源影响,设定,:,亮度,/,对比度,/,值,印刷色彩管理的基本构建方法,显示器的校正,显示器的类型,CRT（,阴极射线）型和,LCD（,液晶体）型。,显示器特征文件的测试数据,显示器特征文件的生成,ICC-,显示器特征文件,测量工具,显示器,-,RGB,CIELAB,以及,.,x,y,模式,印刷色彩管理的基本构建方法,打印机的校正,打印机有,RGB,的，也有,CMYK,的。,激光、喷墨、转印,要选择色域和印刷接近的打印机,做色彩管理，打印机的稳定性至关重要,印刷色彩管理的基本构建方法,打印设备的色彩校正方法,印刷测试图表,(,软件会提供电子文件）而且不经过,RIP,与色彩管理（非校准模式）,使用以上方式产生输出的,ICC,数据。,最后每一种校准数据可用于一种,ICC,文件。,印刷色彩管理的基本构建方法,数码打样目前在业界正在普及,软件：,EFI,Colorproof,XFDUPOINTBLACKMAGIC,硬件：,EpsonHP,材料：要求稳定、色域超过印刷,测试印刷中的基本设定,密度计式的线性化,印刷时的基本设定,印刷条件必须是稳定的、可以再现的,网点扩大,实地值,色彩平衡,橡皮布在使前要提前晾置,使用同一类型的印刷油墨和洗车水,.,印刷时的基本设定,这是色彩管理最重要的地方！,确定印刷加工条件,确定印刷材料,确定印刷标准,可重复性是最重要的！,测试印刷特征文件的测试数据,ISO 12642(IT 8.7/3),或者,ECI 2002,印刷特征文件的产生,特征文件,的输出,印 刷 输 出,印品的颜色测量,色度板,ISO 12642,(CMYK,值,),Scanner C,RGB,Scanner D,RGB,Photo CD,RGB,Digit.Camera,RGB,Video,RGB,Color printer,CMY(K),Newspaper,CMYK,Japan,CMYK,SWOP(USA),CMYK,Euroscale,CMYK,Monitor B,RGB,Monitor A,RGB,Scanner B,RGB,Scanner A,RGB,ICC-Profile,ICC-Profile,CieLab,印刷色彩管理的基本构建方法,数码打样的工作示意图,印刷色彩管理系统的定义,所谓色彩管理系统，是通过科学化及数字化的方法，将各种设备校准，并将设备的色彩特性记录于,“,特征文件,”,中，从而在设备上得到可预知的色彩，将色彩重现于不同的输出环境下。简单言之，即通过建立一套在设备间进行色彩通信的客观规则，从而解决保证在整个印刷系统中的色彩传递的一致性,。,印刷色彩管理的流程,印刷机,图像处理及拼版,输入,数码打样,色彩参照,印刷色彩管理的使用给我们带来什么,构想,客户端,出版端,数码印刷机,数码打样,软打样,印刷机,软打样,影像获取,数码打样,减少校对周期,提高品质,减少处理时间,确保色彩一致,印刷色彩管理的优势,让技术不高或经验不足的使用者能容易、准确、迅速的完成彩色复制,减少工作时间和材料支出量，从而节约时间和成本,可让使用者在不同的输入和输出设备上进行色彩搭配,准确预见色彩，增加客户满意度,上下工序交流更顺畅，避免更多的协调工作,和质量管理相辅相成，促进质量稳定,印刷色彩管理要注意什么,色彩管理不会将色域范围扩大，所以不能将客户给的任意稿件可以原样复制,由于色域匹配中会有色彩损失，要注意色彩准确和色彩损失哪个更重要,数码打样稿是针对特定的印刷机或印刷标准，所以并不是所有的印刷机都可以跟样,色彩管理中要特别注意同色异谱现象,色彩管理它可解决部分印刷中常遇到的色彩问题，但不是魔术，不是万能,印刷色彩管理的应用状况和趋势,、,数码打样在中国已经被接受,、色彩管理流程在国外正在流行,、包装领域还是高端市场,、柔版市场的状况,、凹版市场的状况,色彩管理朝设计方向、客户方向发展,色彩管理系统可能在最近几年内成为厂商必备的项目,色彩管理应用范围,、,摄影行业,、设计行业,、喷绘行业,、印染行业,、网上商店,问题：,思考与解答,标准作业流程的优势,统一的工序,更好地交流,简化的印刷,经济的生产加工,满意的客户,印刷企业的竞争能力：如何得到订单，如何维持客户,运用,ICC,进行适当的印前分色,如何处理,RGB,-,数据,RGB-,数据可以置入不同的色彩空间中,:,1.,扫描仪的色彩空间,2.,显示器的色彩空间,3.,使用于,RGB-,数据交换的色彩空间,使用于,RGB-,数据的交换色彩空间,交换色彩空间可以提供给,RGB-,数据统一的色彩标准,工作色彩空间和显示器色彩空间的应用程序是明显不同的,通用的色彩交换空间有,:,ECI-RGB(,标准,RGB-,媒体标准,),sRGB(,小型的网页,RGB,模式,),Adobe RGB(,白点,6500K!),色彩空间的转变和,RGB-,数据的显示,一个基于,sRGB,模式的图片错误地在,ECI-RGB-,色彩空间被打开,色彩空间的转变和,RGB-,数据的显示,一个基于,ECI-RGB-,色彩空间的图片错误地在,sRGB,模式被打开,实际工作中的色彩管理,Color Sync,特性参数文件夹的整理,Photoshop,中的色彩设置,扫描和外来的,RGB,数据的接收,CMYK,分色,建立完整的,CMYK,数据文件,生成带有,OUTPUT-INTENT,的,PDF/X,数据,PDF/X,数据文件打样的设置,问题&解答,
