变形缝(建筑构造一).ppt

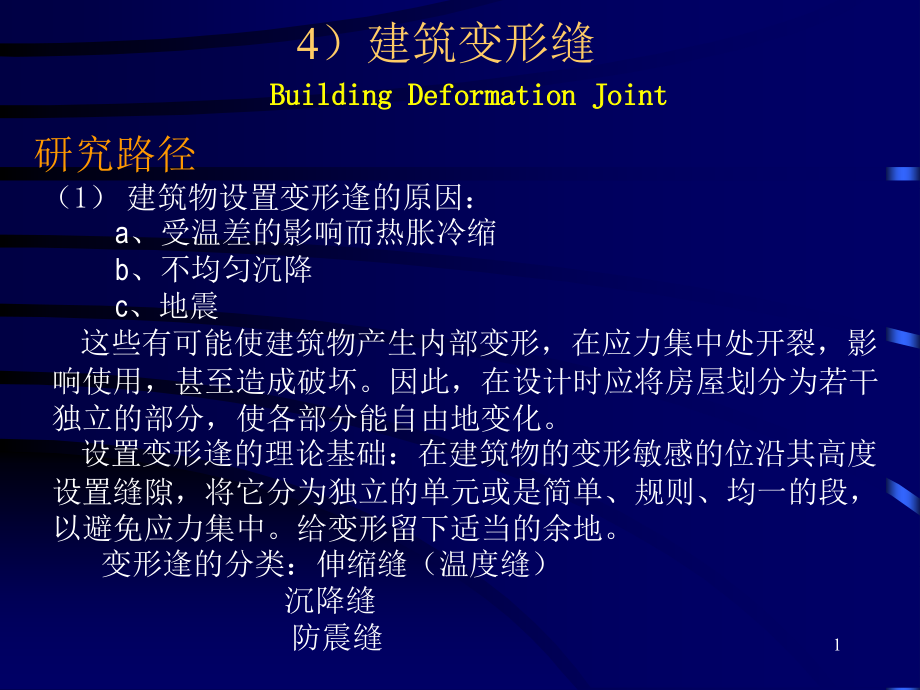

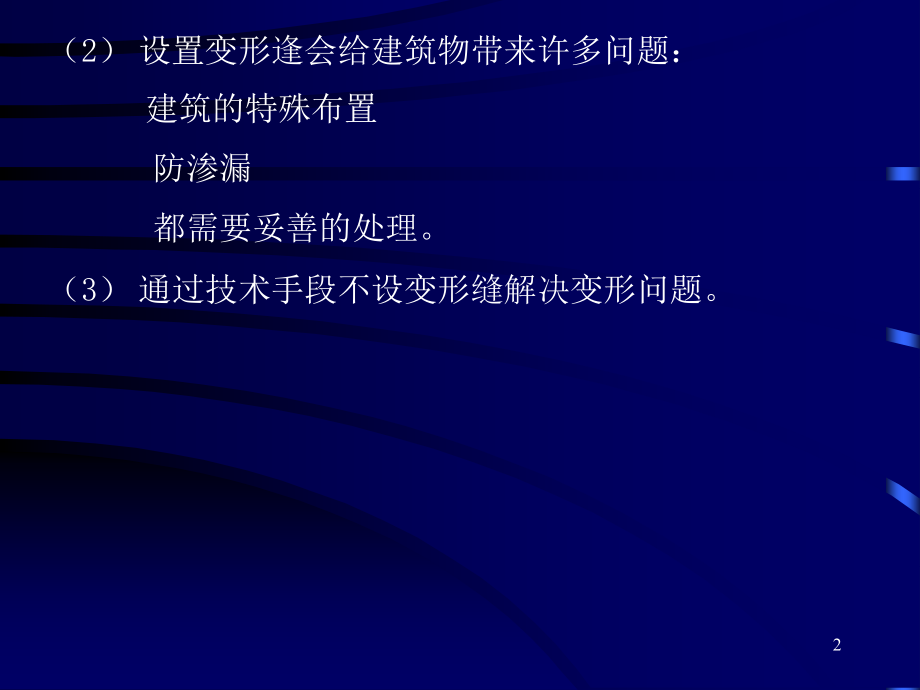

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4）建筑变形缝,研究路径,（1）,建筑物设置变形逢的原因：,a、受温差的影响而热胀冷缩,b、不均匀沉降,c、地震,这些有可能使建筑物产生内部变形，在应力集中处开裂，影响使用，甚至造成破坏。,因此，在设计时应将房屋划分为若干独立的部分，使各部分能自由地变化。,设置变形逢的理论基础：在建筑物的变形敏感的位沿其高度设置缝隙，将它分为独立的单元或是简单、规则、均一的段，以避免应力集中。给变形留下适当的余地。,变形逢的分类：伸缩缝（温度缝）,沉降缝,防震缝,Building Deformation Joint,1,（2）,设置变形逢会给建筑物带来许多问题：,建筑的特殊布置,防渗漏,都需要妥善的处理。,（3）,通过技术手段不设变形缝解决变形问题。,2,（一）伸缩缝（温度缝）,Shrinkage joint,昼夜温差引起的热胀冷缩在建筑物的长度超过一定值的时候，会产生并积累相当大的变形应力，从而对建筑物屋面、墙面、窗洞口等造成很大的影响，如使屋面断裂，房屋靠近两端的墙面会出现斜裂缝，上几层窗洞口等薄弱环节被拉裂等。,如果屋面有隔热保温措施的，温度变化引起的结构变形可以较小，反之则较大。建筑物的屋顶或楼板层本身的水平刚度也对适应这类变形有影响。装配式的较易适应变形而整浇的则较难适应变形。,对建筑是否需要设置伸缩缝主要按建筑物的长度、结构类型与屋盖刚度来决定（,3.4.1.1,及表,3.4.1.2,）。,第一节,建筑变形缝,Comparing of The Deformation Joint,一、变形缝比较,3,4,5,热胀冷缩引起的变形主要集中在建筑物上部，设伸缩缝时建筑物在基础部分不用断开，只需将上部结构断开即可。,建筑物的不均匀沉降是造成破坏的重要因素。引起不均匀沉降的原因:,1、地基不均匀(如垃圾坑或填土坑）,、建筑相邻部分高差悬殊（两部分相差两层或米）,、建筑物结构形势变化大,、相邻使用荷载变化大（如设备间或藏书室）,、基础埋深差别大,、紧邻老建筑建造新建筑等等。,凡有这类情况的，除将地基加固或加强建筑物的整体刚度能满足均匀沉降外，均应设考虑在变化悬殊的部分设沉降缝沉降缝从基础到屋顶全部断开彩图15（e,f）。,（二）沉降缝,Settlrment Joint,6,7,8,防震缝是在抗震设防地区针对可能发生的地震作用设置的。在地震区，建筑物的平面和体型最好较为规整，否则，一旦有地震发生，某些部位有可能因变形应力集中而破坏。根据不同地区的设防烈度、建筑的结构类型和高度，要求在可能由地震作用引起断裂的这些部位设置防震缝，将建筑物分为简单、规划、均一的单元。,设防震缝处基础可以断开，也可以不断开。,（三）防震缝,Earthquake-resistant Joint,9,10,（四）变形缝的宽度,windth,要求：缝的宽度要保证变形发生时相邻部分不至于碰撞。,、伸缩缝缝宽最小，温度变化引起的变形是最小的。,、建筑物沉降过程中缝两边的部分会有轻微倾斜，建筑物越高，缝宽就越大。,、防震缝考虑地震作用下建筑物会发生摇晃，尤其是高层建筑，越高摆幅越大，而且与地震波的周期不一定吻合，缝宽必须足够大。,表3.4.1.3总结比较了三类不同变形缝的设置要求及缝宽。,规范规定，在抗震设防地区，只要设变形缝，无论是那种缝，其宽度都应按抗震缝设置。,11,12,（1）在变形缝两侧设双墙或双柱，如图3.4.1.2。,这种方法结构布置简单，使用最多，尤其适合用在伸缩缝处。因为缝两侧的墙或柱可以共用基础。,如果用于沉降缝处，因基础必须断开，缝两侧的墙或柱只能向一个方向扩大，就会造成基础的偏心，需要另外处理。,二、建筑物设变形缝的方法,13,（2）设悬挑,变形缝一侧紧挨缝设墙或柱，另一侧的垂直承重结构退开若干距离后再用悬臂的方法向缝的方向挑出水平构件，或是缝两侧的垂直承重构件分别退开，在分别向设缝处悬挑水平构件。好处：两侧的基础不会受到相互制约，可以适合各种类型的变形逢。,14,15,（）跷跷板,用一段简支的水平构件作过渡处理。,在简支部分两边各自独立,分别伸出悬臂构件来支承中间的水平构件。简支的水平构件可以随两边结构的沉降作轻微的调整,变形缝设在简支部分的两侧。这样简支部分,不需有自,己独立的,基础。这,种方法多,用于连接,两个建筑,部分之间,的空中通,廊等。,16,三、变形缝的盖缝节点,Details of the Deformations joint lover,变形缝沿建筑物的全高断开，首先给屋面和墙面带来了防水、防风、保温等问题，同时造成了楼地面的不连续，给使用造成不便，在顶棚处也有观瞻上的问题。因此，变形缝处的盖缝处理，是处理变形缝的重要内容。盖缝节点往往需同时处理缝的两侧和中间部分，而且往往要与建筑的面装修结合起来一起考虑。（1）垂直缝盖缝，可以参考图3.4.1.6；,17,18,19,20,21,22,23,24,25,26,27,28,第二教学楼,第二实验楼,29,第二实验楼,第二教学楼,30,（2）楼地面盖缝，可以参考图3.4.1.7；,31,（3）屋面盖缝，可以参考图3.4.1.8；,32,（4）地下室变形缝构造：,主要是预埋止水带,33,实例一：图3.4.1.10所示为某变形缝盖缝板的产品图。该产品有能用于屋面、墙面、地面的一整套系列。其设计的巧妙构思是用铰来适应变形，因而盖缝板能始终密实地盖在缝上，而且能适应三个向度的变形而不像一般盖缝板一样只有两个向度。其防水性能也非常好。,34,35,实例二：图3.4.1.11是某建筑沉降缝处屋面处的设计图。特点：将屋面排水引向沉降缝处，在该处做了一条类似檐沟的钢砼沟，用铸铁盖板覆盖，令屋面与水流入沟中排掉；实现了无障碍设计，,这个构思来源于学生在学习中的大胆设想。,36,37,第二节,不设变形缝对抗变形,No-Joint for the Deformation,一、建筑物设变形缝带来的负面影响,The neqative effect of the determation joint,、必须做盖缝处理,、易发生渗漏,、在采用双墙双柱设缝的方案时，特别是紧邻的双柱，其庞大体积往往还会给装修带来一定困难等,二、不设变形缝对抗变形的实例讨论,The sample for the no-joint,、整浇厚板基础,、悬挑基础梁,、后浇板带法,38,第一例,图3.4.2.1,加强基础部分，使得高层,和其裙房能赖以均匀沉降，,但其基础底板厚达2.8m，,而且8600,m3,混凝土需一次,浇注完成。,39,第二例,图3.4.2.2,裙房部分不设基础，,由高层部分基础上,伸出悬臂梁来支承，,以求得同步沉降。,40,后浇板带方法,其做法是：在高层和裙房之间留出一段8001000宽的后浇带板。高层部分可以与裙房同时开始施工，但应预先计算好两部分的沉降量，以其差值作为两边应在同一水平面上水平构件的标高差值。等高层部分结构封顶约两周后，估计其主要沉降量已接近完成，这时两边应在同一平面上的水平构件亦已持平，再将后浇板带浇注成形。,这种方法已得到了越来越广泛的应用。,41,42,THANK YOU!,43,
