变电站继电保护装置调试方法演示幻灯片.ppt

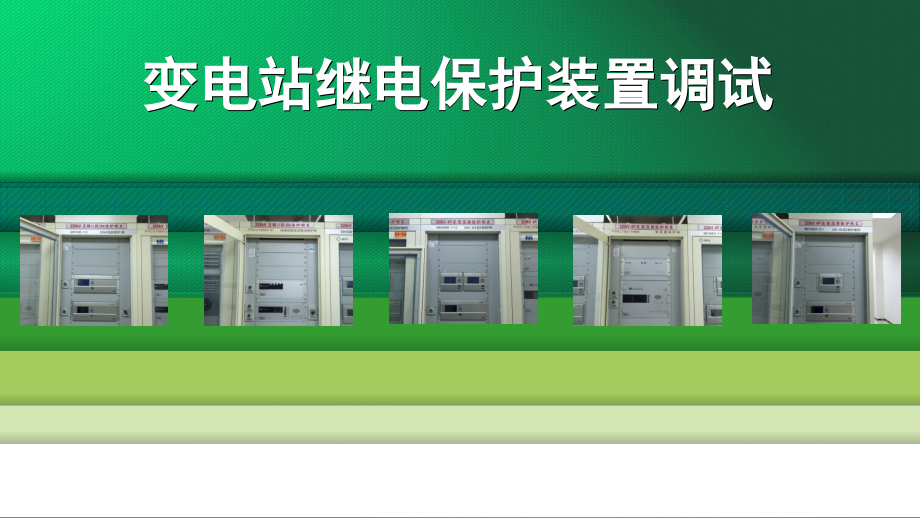

,变电站继电保护装置调试,220kV,进线保护装置调试,2,5,3,4,主,要,内,容,220kV,进线测控装置调试,220kV,母线差动保护装置调试,主变保护装置调试,110kV,馈出线保护装置调试,1,一、,220kV,进线保护装置调试,南京南瑞,RCS-931,北京四方,CSC-103D,1,、北京四方,CSC-103D,保护装置调试,（,1,）安全措施布置,退出,退出,深圳南瑞,BP-2CS,母线差动保护屏,南京南瑞,RCS-915,母线差动保护屏,深圳南瑞,BP-2CS,母线差动保护屏跳闸出口压板,南京南瑞,RCS-915,母线差动保护屏跳闸出口压板,将所有刀闸接点位置转为自适应,深圳南瑞,BP-2CS,母线差动保护屏刀闸位置选择开关,将所有刀闸接点位置转为自适应,南京南瑞,RCS-915,母线差动保护屏刀闸位置选择开关,（,2,）,CSC-103D,保护装置调试,CSC-103D,保护功能,分相差动,零序差动,3,段相间距离,3,段接地距离,4,段零序过流,自动重合闸,分相差动保护调试,分相差动定值,分相差动高定值,分相差动低定值,(0.12),I,n,(0.12),I,n,分相差动高定值：对于长线路，如果投入电容电流补偿功能，按照大于,2,倍电容电流整定；如果不投电容电流补偿功能，按照大于,2.5,倍电容电流整定；对于短线路，由于线路电容电流很小，差动保护有较高的灵敏度，此时可适当抬高分相差动保护定值；分相差动高定值一般不低于,0.3In,；线路两侧装置应按照一次电流相同折算到二次整定。,分相差动低定值。按照大于,1.5,倍电容电流整定；对于短线路，差动保护有较高的灵敏度，应按照,“,分相差动高定值,”,整定（即退出低定值分相差动保护）；分相差动低定值一般不低于,0.2In,；线路两侧装置应按照一次电流相同折算到二次整定。,压板投退：,退出,位,置“,1”,含义,置“,0”,含义,B15,备用，置“,0”,备用，置“,0”,B14,备用，置“,0”,备用，置“,0”,B13,通道环回试验投入,通道环回试验退出,B12,通道,B,选择,2M,速率,通道,B,选择,64k,速率,B11,通道,B,选择外时钟,通道,B,选择内时钟,B10,通道,A,选择,2M,速率,通道,A,选择,64k,速率,B9,通道,A,选择外时钟,通道,A,选择内时钟,B8,零序差动动作永跳,零序差动动作选跳,B7,突变量差动保护投入,突变量差动保护退出,B6,双通道,单通道,B5,远方跳闸受方向元件控制,远方跳闸不受方向元件控制,B4,远方跳闸受启动元件控制,远方跳闸不受启动元件控制,B3,TA,断线闭锁三相,TA,断线闭锁断线相,B2,TA,断线闭锁差动保护,TA,断线不闭锁差动保护,B1,补偿电容电流,不补偿电容电流,B0,主机方式,从机方式,差动控制字修改：,序号,名称,整定范围,单位,分相差动高定值,1.5,A,分相差动低定值,30,A,选择,差动电流计算：,由于差动保护采用尾纤自环，通道电流为自收自发，自动扩大,2,倍，所加试验电流为：,1.05,1.50.5=0.788A,零序差动定值,0.5,A,零序差动时间定值,1,s,差动电流计算：,1.05,0.5=0.525A,相间距离保护调试,压板投退：,退出,退出,位,置“,1”,含义,置“,0”,含义,B8 B15,备用，置“,0”,备用，置“,0”,B7,TV,断线后过流投入,TV,断线后过流退出,B6,距离,段永跳投入,距离,段永跳退出,B5,距离,段永跳投入,距离,段永跳退出,B4,瞬时加速距离,段投入,瞬时加速距离,段退出,B3,瞬时加速距离,段投入,瞬时加速距离,段退出,B2,快速,段投入,快速,段退出,B1,距离,段不经振荡闭锁,距离,段经振荡闭锁,B0,距离,段不经振荡闭锁,距离,段经振荡闭锁,距离控制字修改：,序号,名称,整定范围,单位,1,接地电阻定值,2,2,接地,段电抗定值,2,3,接地,段电抗定值,4,4,接地,段电抗定值,6,5,接地,段时间定值,1,6,接地,段时间定值,2,7,相间电阻定值,2,8,相间,段电抗定值,2,9,相间,段电抗定值,4,10,相间,段电抗定值,6,11,相间,段时间定值,1,S,12,相间,段时间定值,2,S,选择,零序保护调试,压板投退：,退出,退出,零序控制字修改：,位,置“,1”,含义,置“,0”,含义,B15,延时,130ms,开放零序,段,零序,段不带延时,B13,B14,备用，置“,0”,备用，置“,0”,B12,零序反时限永跳投入,零序反时限永跳退出,B11,零序反时限带方向投入,零序反时限带方向退出,B10,零序,段永跳投入,零序,段永跳退出,B9,零序,段永跳投入,零序,段永跳退出,B8,3,U,0,突变量闭锁投入,3,U,0,突变量闭锁退出,B7,加速零序,段投入,加速零序,段退出,B6,加速零序,段投入,加速零序,段退出,B5,加速零序,段投入,加速零序,段退出,B4,零序,段带方向投入,零序,段带方向退出,B3,零序,段带方向投入,零序,段带方向退出,B2,零序,段带方向投入,零序,段带方向退出,B1,零序,段投入,零序,段退出,B0,零序,段投入,零序,段退出,序号,名称,整定范围,单位,1,零序,段电流定值,4,A,2,零序,段电流定值,3,A,3,零序,段电流定值,2,A,4,零序,段电流定值,1,A,5,零序,段时间定值,0.5,S,6,零序,段时间定值,1,S,7,零序,段时间定值,2,S,定值修改：,重合闸调试,压板投退：,退出,投入,投入,退出,重合闸控制字修改：,位,置“,1”,含义,置“,0”,含义,B8,B15,备用，置“,0”,备用，置“,0”,B5,B7,备用，置“,0”,备用，置“,0”,B4,三相偷跳启动重合闸,三相偷跳不启动重合闸,B3,单相偷跳启动重合闸,单相偷跳不启动重合闸,B2,检同期方式投入,检同期方式退出,B1,检无压方式投入,检无压方式退出,B0,非同期方式投入,非同期方式退出,单相故障重合闸模拟,相间故障重合闸模拟,退出,2,、南京南瑞,RCS-931,保护装置调试,分相差动,3,段相间距离,3,段接地距离,4,段零序过流,自动重合闸,RCS-931,保护功能,工频变化量距离,分相差动保护调试：,自环试验时两侧纵联码应一致,投入差动控制字,投入软压板,投入就地硬压板,序号,名称,整定范围,单位,差动动作电流定值,1.5,A,选择,差动电流计算：,由于差动保护采用尾纤自环，通道电流为自收自发，自动扩大,2,倍，所加试验电流为：,1.05,1.50.5=0.788A,距离保护调试：,投入距离控制字,投入软压板,投入就地硬压板,假定相间距离和接地距离定值和,CSC-103D,相同,选择,工频变化量阻抗调试：,相间故障,单相接地故障,工频变化量阻抗调试：,零序保护调试：,投入零序控制字,投入软压板,投入就地硬压板,假定零序保护定值和,CSC-103D,相同,选择,注意事项：,在试验距离和零序保护时，需使,TV,断线告警恢复正常后，再触发故障。,在做光纤差动自环试验时，需使通道异常告警恢复正常后，再触发故障。,二、,220kV,进线测控装置调试,南京南瑞,RCS-9705C,南京南瑞,RCS-9705C,1,、同期功能调试,参看装置实际整定值,127kV,127kV,说明：,1,低压闭锁值,Ubs,：当参与检同期判别的两个电压中的一个电压小于该定值时，不允许合闸。,2,压差闭锁值,DelU,：当参与检同期判别的两个电压的差值大于该定值时，不允许合闸。该定值取 线电压还是取相电压判别方式同,1,。,3,频差闭锁值,DelF,：当参与检同期判别的两个电压的频率差值大于该定值时，不允许合闸。,4,频差加速度闭锁,Dfdt,：当参与检同期判别的两个电压的频率差的加速度大于该定值时，不允许合闸。,5,开关合闸时间,Tdq,：是指开关接收到合闸脉冲到合上开关的时间。,6,允许合闸角,Dazd,：当参与检同期判别的两个电压的相位角度差大于该定值时，不允许合闸。,7,同期复归时间,Trs,：指同期判别的最长时间，在此时间内同期条件不满足按控制失败处理。,8,线路电压类型中,“,0,5,”,分 别 代 表 所 选的 线 路 电压 为,Ua Ub,，,Uc,，,Uab,，,Ubc,，,Uca,。,9,线 路补偿角：检同期的时候，将母 线电压的相角加上该角度后再与线路电压的相角比较，判断同期条件是否满足。,10,不检方式，检无压和检同期方式中,“,0,”,代表退出，,“,1,”,代表投入。当不检方式置,“,1,”,时，不论检无压和检同期方式是否置,“,1,”,，都按不检方式 处理。,11.,检无压比率：该参数的设定定义了线路或母线无压数值占电压额定值的百分比。,12.PTDX,闭锁检无压：控制字投入则检无压时增加判断,PT,断线，否则不判。,13.PTDX,闭锁检同期：控制字投入则检同期时增加判断,PT,断线，否则不判。,注意 事 项：,（,1,）检 同 期 时，必须 要 将 测控装置,“,参数设置,”,“,监控参数,”,中线路电压二 次值,”,根据实际线路电压的输入来设置，是,57.7V,还 是,100V,。,（,2,）,PTDX,闭锁检 无压,/,检 同 期控 制 字 主 要 针 对,RCS9705C,压差闭锁值试验：,选择,投入就地硬压板,压差闭锁值试验：,设压差闭锁值为,10V,，线路电压类型为检测,Ua,。,改变,Vz,变化步长，逐步接近允许条件,压差闭锁值试验：,转至同期手合位置,转动合闸转换开关给手合断路器命令,允许合闸角试验：,设允许合闸角为,30,，线路电压类型为检测,Ua,。,改变,Vz,变化步长，逐步接近允许条件,转至同期手合位置,转动合闸转换开关给手合断路器命令,允许合闸角试验：,频差闭锁值试验：,设频差闭锁值为,0.1Hz,，线路电压类型为检测,Ua,。,改变,Vz,变化步长，逐步接近允许条件,转至同期手合位置,转动合闸转换开关给手合断路器命令,频差闭锁值试验：,三、,220kV,母线差动保护装置调试（以,BP-2CS,为例）,深圳南瑞,BP-2CS,南京南瑞,RCS-915,保护功能调试：,1,、母线区外故障,条件：不加电压。任选同一条母线上的两条变比相同支路，在这两条支路,A,相（或,B,相或,C,相）同时加入电流，电流的大小相等（,1-10A,）方向相反。母线差动保护不应动作。观察面板显示中：大差电流、小差电流应等于零。,2,、母线区内故障,条件：不加电压；可适当抬高,CT,断线闭锁定值。,（,1,）验证差动保护启动电流定值：,任选,母线上的一条支路，在这条支路,B,相加入电流，调节电流大小，大于差动保护启动电流定值时，母线差动保护应瞬时动作，切除母联及该支路所在母线上的所有支路，该母线差动动作信号灯应亮。,（,2,）验证大差比率系数高值（可适当降低差动保护启动电流定值）：,a),母联开关合（母联,TWJ,接点无开入，且分裂压板退出）。,b),任选,母线上两条变比相同支路，在,A,相加入方向相反，大小相同的电流,I1,。,c),再任选,母线上一条变比相同支路，在,A,相加入电流,I2,，调节电流大小，使,母线差动动作。,d),记录所加电流，验证大差比率系数高值,(1.0),。,(3),验证大差比率系数低值（可适当降低差动保护启动电流定值）：,a),母联开关断（母联,TWJ,接点有开入，且分裂压板投入）。,b),任选,母线上两条变比相同支路，在,B,相加入方向相反，大小相同的电流,I1,。,c),再任选,母线上一条变比相同支路，在,B,相加入电流,I2,，调节电流大小，使,母线差动动作。,d),记录所加电流，验证大差比率系数低值,(0.3),。,(4),验证小差比率系数（可适当降低差动保护启动电流定值）：,a),任选同一母线上两条变比相同支路，在,C,相加入方向相反，大小不同的电流。,b),固定其中一支路电流为,I1,，调节另一支路电流,I2,大小，使母线差动动作。,c),记录所加电流，验证小差比率系数,(1.0),。,注：实验中，调节电流幅值变化至差动动作时间不要超过,9,秒，否则，报,CT,断线，闭锁差动。实验中，不允许长时间加载,2,倍以上的额定电流。,3,、倒闸过程中母线区内故障,条件：不加电压。,1,）任选某母线上的一条支路，合上该支路的,母和,母刀闸。,2,）在这条支路中加载,C,相电流，电流值大于差动保护启动电流定值。,3,）母线差动保护应瞬时动作，切除母联及母线上的所有支路。,4,）,、,母差动动作信号灯亮。,4,、断路器失灵保护（若工程配置此保护）,条件：不加电压。,1,）线路支路失灵,a),任选,母上一线路支路，在其任一相加入大于,0.04In,的电流，同时满足该支路零序或负序过流的条件。,b),合上该支路对应相的分相失灵启动接点，或合上该支路三跳失灵启动接点。,c),失灵保护启动后，经失灵保护,1,时限切除母联，经失灵保护,2,时限切除,母线的所有支路，,母失灵动作信号灯亮。,d),任选,母上一线路支路，重复上述步骤。验证,母失灵保护。,注：试验过程中，应先加入试验电流，再合上失灵启动接点，或者两者同时满足，因为保护装置检测到失灵启动接点长期误开入（,10S,），会发,“,运行异常,”,告警信号，同时闭锁该支路的失灵开入。,2),主变支路失灵,a),任选,母上一主变支路，加入试验电流，满足该支路相电流过流、零序过流、负序过流的三者中任一条件。,b),合上该支路主变三跳启动失灵开入接点。,c),失灵保护启动后，经失灵保护,1,时限切除母联，经失灵保护,2,时限切除,母线的所有支路以及本主变支路的三侧开关，,母失灵动作信号灯亮。,d),任选,母上一主变支路，重复上述步骤。验证,母失灵保护。,e),加载正常电压，重复上述步骤，失灵保护不动作。,f),合上该主变支路的失灵解闭锁接点，重复上述步骤（所加电流还需满足零序或负序过流），失灵保护动作。,5,、母联失灵保护,条件：不加电压。,1,）差动启动母联失灵,a),任选,、,母线上各一支路，将母联和这两支路,C,相同时串接电流，方向相同。,b),电流幅值大于差动保护启动电流定值，小于母联失灵定值时，,母差动动作。,c),电流幅值大于差动保护启动电流定值，大于母联失灵定值时，,母差动先动作，启动母联失灵，经母联失灵延时后，,、,母失灵动作。,d),用实验仪检验,母出口延时（母联失灵延时）是否正确。,e,）查看事件记录内容是否正确；查看录波的信息，波形和打印报告是否正确。,2,）外部启动母联失灵,a,）任选,、,母线上各一支路，将母联和这两支路,C,相同时串接电流，,母线支路和母联的电流方向相同，,母线支路的与前两者相反，此时差流平衡。,b,）电流幅值大于母联失灵定值时，合上,母联三相跳闸启动失灵开入接点，启动母联失灵，经母联失灵延时后，,、,母失灵动作。,c,）查看事件记录内容是否正确；查看录波的信息，波形和打印报告是否正确。,6,、母联死区保护,1,）母线并列运行时死区故障,a,）母联开关为合（母联,TWJ,接点无开入，且分裂压板退出）。,b,）任选,、,母线上各一支路，将,母线上支路的跳闸接点作为母联,TWJ,接点的控制开入量。,c,）将母联和这两支路,B,相同时串接电流，方向相同。,d,）电流幅值大于差动保护启动电流定值，,母差动先动作，母联,TWJ,接点接点有正电，母联开关断开，经,150ms,死区延时后，,母差动动作。,2,）母线分裂运行时死区故障,a,）母联开关为断（母联,TWJ,接点有开入，且分裂压板投入），,、,母线加载正常电压。,b,）任选,母线上一支路，将母联和该支路,C,相同时串接电流，方向相反，并模拟故障降低,母线电压。,c,）电流幅值大于差动保护启动电流定值，,母差动动作。,3,）察看录波的信息，波形和打印报告是否正确。,7,、复合电压闭锁,1,）在,母,PT,回路加额定正常电压。,2,）在,母任一支路加电流（大于差动保护启动电流定值），差动保护不动作，经,9S,延时，报,“,CT,断线,”,告警。,3,）合上,母任一支路失灵启动开入接点，即使该支路失灵电流条件满足，失灵保护不动作，经,9S,延时，报,“,运行异常,”,告警。,8,、,CT,断线及闭锁差动试验,1,）在,母,PT,和,母,PT,回路中加载正常电压；,2,）任选母线上的一条支路，在这条支路中加载,A,相电流，电流值大于,CT,断线闭锁定值，大于差动保护启动电流定值；,3,）差动保护应不动作，经,9S,延时，装置发出,“,CT,断线,”,信号；,4,）保持电流不变，将母线电压降至,0V,；,5,）母线差动保护不应动作。,9,、刀闸变位修正,1,）任选同一母线上变比相同的支路，加大小相同，方向相反的电流。此时装置无差流；,2,）将两者其中一条支路的刀闸位置断开；,3,）装置发出,“,刀闸告警,”,信号，同时断开的刀闸被修正合上，此时装置仍无差流。,四、主变保护装置调试（以南京南瑞,RCS-978,）为例,北京四方,CSC-326D,南京南瑞,RCS-978,北京四方,CSC-336C,南京南瑞,RCS-978,调试：,主保护包括：,稳态比率差动,差动速断,工频变化量比率差动,零序比率差动,后备保护包括：,复合电压闭锁方向过流,零序方向过流,零序过压,间隙零序过流,后备保护可以根据需要灵活配置于各侧。,另外还包括以下异常告警功能：,过负荷报警,起动冷却器,过载闭锁有载调压,零序电压报警,公共绕组零序电流报警,差流异常报警,零序差流异常报警,差动回路,TA,断线,TA,异常报警和,TV,异常报警,RCS,978,装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护可共用,同一,TA,。,安全措施布置：,退出跳,220kV,母联和分段的跳闸压板,如,220kV,母联和分段不具备传动条件需在调试前退出该保护压板,退出跳,110kV,母联和分段的跳闸压板,退出跳,10kV,分段的跳闸压板,如,220kV,、,10kV,母联和分段不具备传动条件需在调试前退出该保护压板,退出启动母差屏失灵开入压板，共两只,保护功能测试：,稳态比率差动测试：,（,K1=1/0.787=1.2706,K2=1/0.989=1.0111,）,“,变压器接线方式,”,与保护装置的变压器接线方式一致,故设置为,Y/-11,接线；,I1,，,I2,输出均为基波。,根据需要设置待测试的制动点,Ir,的变化范围和步长,“,附加测试点,”,的设置：如果设置的,Ir,扫描线不包括所需的制动点,Ir,（如：拐点电流），,则可以把附加测试点的电流值改为所需的制动电流（如：拐点电流），并打,“,”,选中。,“,Id,搜索起点和终点,”,的设置应包含差动保护的动作区和不动作区；,“,动作门槛,ICD,”,的设置值就等于定值单中的,“,差动起动电流,0.5Ie,”,;,“,每步时间,”,为,0.1s,只要大于差动保护的动作时间即可,;,“,间断时间,”,为,1s,因为该保护不需要复归时间,但对于有些需要一定复归时间的保护，则应设置,“,间断时间,”,大于复归时间。,“,动作接点,”,的设置与实际差动保护的动作接点接入测试仪的开入接点一致,为,A,接点。,试验过程：,按,“,start,”,开始试验。试验过程中，根据设置的动作和制动方程的定义，结合当前制动电流,Ir,和正在搜索的动作电流,Id,大小，测试仪将自动计算出高、低压侧电流，由,I1,，,I2,输出，同时接收保护的动作信号，按照二分法在比例制动特性曲线两侧进行扫描，逐渐逼近确定出动作边界。,试验结果：,高压侧,Y,中压侧,Y,两侧测试,与高压侧,Y,低压侧,相比，只有以下两处需要做修改：,1,试验接线：测试仪的第二组电流接至保护装置的中压侧的三相电流端子；,2,测试仪的参数设置：在,“,Id,r,定义,”,页面设置中，,K2=1/II,侧二次额定电流,=1/0.787=1.2706,；,在,“,I1,2,定义,”,页面设置中，把,“,变压器接线方式,”,设置为,Y/Y-12,接线。,谐波制动,一保护原理,变压器空载合闸时，由于铁芯内的磁通不能突变，所以会产生一个很大的暂态直流磁通,分量叠加在稳态磁通上，从而导致变压器铁芯的严重饱和，在变压器的合闸侧形成一个很大,的励磁涌流。由于励磁涌流只存在于变压器的一侧，所以巨大的涌流成为巨大的不平衡电流，,可能会导致比率制动保护误动。,RCS-978,系列变压器成套保护装置采用三相差动电流中二次谐波、三次谐波的含量来识别励磁涌流。当谐波的大小超过一定的差流基波含量时，判别为励磁涌流。当三相中某一相被判别为励磁涌流，只闭锁该相比率差动元件。,其中,I2nd,、,I3nd,分别为每相差动电流中的二次谐波和三次谐波，,I1st,为对应相的差流基波，,K2xb,、,K3xb,分别为二次谐波和三次谐波制动系数整定值。,试验举例（以二次谐波为例）,(,一,),高压侧,Y,低压侧,两侧测试,1.,试验接线,RCS,978E,保护装置与昂立测试仪（,A460,）的接线示意图,(2),差动保护的动作接点接入测试仪的开入接点,A,（,TA,）。,(1),根据示意图，将测试仪的两组电流短接后接至保护装置的高压侧三相电流端子；,保护装置的设置,(1),相关保护参数定值：,在,“,整定定值,”,里，把系统参数定值中的,“,主保护投入,”,和主保护定值中的,“,差动速断投入,”,、,“,比率差动投入,”,运行控制字都置,“,1,”,，其它运行控制字都置,“,0,”,（,1,表示,投入，,0,表示退出）；,在保护屏上，仅投,“,差动保护硬压板,”,。,测试仪的参数设置,打开测试仪，进入,“,差动保护,”,菜单下的,“,扩展三相差动,”,，并进行如下设置：,(1),“,Id,r,定义,”,页面设置如下图所示：,“,测试项目,”,为谐波制动；,其他的参数都不需要修改。,“,变压器接线方式,”,与保护装置的变压器接线方式一致,故设置为,Y/-11,接线；,I1,输出为二次谐波，,I2,输出为基波。,为确保搜索精度，把误差值尽量设小，如,0.001A,。,试验结果,1,）文本方式：,工频变化量比率差动：,试验举例,1.,试验接线,接线示意图同,“,稳态比率差动保护,”,2.,保护装置的设置,(1),相关保护参数定值：,注：,工频变化量比率差动定值勿需用户整定,;,各侧二次额定电流的数值是由保护装置自动计算出来的,.,（,2,）在,“,整定定值,”,里，把系统参数定值中的,“,主保护投入,”,和主保护定值中的,“,工频变化,量差动保护投入,”,运行控制字都置,“,1,”,，其余运行控制字都置,“,0,”,（,1,表示投入，,0,表示退出）；,(3),在保护屏上，仅投,“,差动保护硬压板,”,。,3.,测试仪的参数设置,打开测试仪，进入,“,差动保护,”,菜单下的,“,扩展三相差动,”,，并进行如下设置：,(1),“,Id,r,定义,”,页面设置如下图所示：,“,Id,r,定义,”,中的计算公式的选择与保护装置一致。,“,变压器接线方式,”,与保护装置的变压器接线方式一致,故设置为,Y/-11,接线；,I1,，,I2,输出均为基波。,根据需要设置待测试的制动点,Ir,的变化范围和步长,“,附加测试点,”,的设置：如果设置的,Ir,扫描线不包括所需的制动点,Ir,（如：拐点电流），,则可以把附加测试点的电流值改为所需的制动电流（如：拐点电流），并打,“,”,选中。,“,Id,搜索起点和终点,”,的设置应包含差动保护的动作区和不动作区；,“,动作门槛,ICD,”,的设置值就等于定值单中的,“,差动起动电流,0.5Ie,”,;,“,每步时间,”,为,0.1s,只要大于差动保护的动作时间即可,;,“,间断时间,”,为,1s,因为该保护不需要复归时间,但对于有些需要一定复归时间的保护，则应设置,“,间断时间,”,大于复归时间。,“,动作接点,”,的设置与实际差动保护的动作接点接入测试仪的开入接点一致,为,A,接点。,试验过程,按,“,start,”,开始试验。试验过程中，根据设置的动作和制动方程的定义，结合当前制动电流,Ir,和正在搜索的动作电流,Id,大小，测试仪将自动计算出高、低压侧电流，由,I1,，,I2,输出，同时接收保护的动作信号，按照二分法在比例制动特性曲线两侧进行扫描，逐渐逼近确定出动作边界。,复合电压闭锁方向过流调试：,保护原理,过流保护主要作为变压器相间故障的后备保护。通过整定控制字可选择各段过流是否经,过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。,方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。接线方式为零,度接线方式。当接入装置的,TA,正极性端在母线侧时，当,“,过流方向指向,”,控制字为,“,1,”,时，表示方向指向变压器，灵敏角为,45,；当,“,过流方向指向,”,控制字为,“,0,”,时，表示方,向指向系统，灵敏角为,225,。方向元件的动作特性曲线如下图所示，阴影区为动作区。,试验举例（以高压侧后备保护的过流,段第一时限为例）,相关保护参数定值：,“,相间低电压启动过流,”,试验,1.,试验接线,RCS,978E,保护装置与昂立测试仪（,A460,）的接线示意图如图,(2),跳高压侧的动作接点接入测试仪的开入接点,A,（,TA,）。,(1),根据示意图，将测试仪的电压和第一组电流分别接至保护装置的高压侧三相电压、电流端子；,保护装置的设置,(1),在,“,整定定值,”,里，把系统参数定值中的,“,I,侧后备保护投入,”,和,I,侧后备保护定值中的运行控制字,“,过流,I,段经复压闭锁,”,置,“,1,”,，,“,过流,I,段经方向闭锁,”,、,“,TV,断线保护投退原则,”,和,“,本侧电压退出,”,都置,“,0,”,（,1,表示投入，,0,表示退出）；,(2),在保护屏上，仅投,“,投高压侧相间后备硬压板,”,。,测试仪的参数设置,打开测试仪，进入,“,整组试验,”,菜单，并进行如下设置：,(1),“,设置,1,”,页面设置如下图所示：,其中：,1),“,故障类型,”,为任意类型，,“,故障方向,”,为正向；,2),“,故障状态,”,的设置值应保证任一相间电压复压闭锁相间低电压（,60V,），负序电压复压闭锁负序相电压（,8V,）（此时应确保负序电压闭锁过流,I,段），任一相电流过流,段定值,(4A),；,3),其它的参数不需要设置。,其中：,1),“,故障限时,”,的设置值应大于过流保护动作时限。,2),其它的参数设置可不需要考虑。,3),“,转换,”,页面设置中选择,“,故障不转换,”,。,4.,试验过程及结果,按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时复压闭锁相间低电压闭锁解除，过流,I,段动作。,“,相间低电压闭锁过流,”,试验,与,“,相间低电压启动过流,”,试验相比，只需修改,“,设置,1,”,页面设置中的,“,故障状态,”,的电压设置值，使之满足：三个相间电压复压闭锁相间低电压（,60V,），负序电压复压闭锁负序相电压（,8V,）（此时也应确保负序电压闭锁过流,I,段），其它值不变。,然后按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时相间低电压闭锁过流,I,段，过流,I,段不动作。,“,负序电压启动过流,”,试验,与,“,相间低电压启动过流,”,试验相比，只需修改,“,设置,1,”,页面设置中的,“,故障状态,”,的电压设置值，使之满足：负序电压 复压闭锁负序相电压（,8V,），三个相间电压复压闭锁相间低电压（,60V,）（此时应确保相间低电压闭锁过流,I,段），其它值不变。,然后按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时复压闭锁负序相电压闭锁过流,I,段，过流,I,段不动作。,“,方向启动过流,”,试验,与,“,相间低电压启动过流,”,试验相比，需做以下改动：,1.,在,“,整定定值,”,里，把,I,侧后备保护定值中的运行控制字,“,过流,I,段经方向闭锁,”,置,“,1,”,，,“,过流,I,段的方向指向,”,置,“,0,”,，,“,过流,I,段经复压闭锁,”,、,“,TV,断线保护投退原则,”,、,“,本侧电压退出,”,都置,“,0,”,（,1,表示投入，,0,表示退出）；,2.,修改,“,设置,1,”,页面设置中的参数设置值，使之满足：任一相电流幅值过流,段定值,(4A),，并且相角位于方向元件的动作区。,“,设置,1,”,页面设置可如下图所示：,然后，按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时方向过流,I,段动作。,“,方向闭锁过流,”,试验,与,“,方向启动过流,”,试验相比，修改,“,设置,1,”,页面设置中的参数设置值，使之满足：任一相电流幅值过流,段定值,(4A),，且相角位于方向元件的不动作区。,然后，按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时方向过流,I,段不动作。,零序方向过流保护,一保护原理,零序过流保护，主要作为变压器中性点接地运行时接地故障后备保护。通过整定控制字可控制各段零序过流是否经方向闭锁，是否经零序电压闭锁，是否经谐波闭锁，是否投入，跳哪几侧开关。,方向元件所采用的零序电压固定为自产零序电压。当零序电流外接套管,TA,或自产零序电流,TA,的正极性端在母线侧时，当,“,零序方向判别用自产零序电流,”,控制字为,“,1,”,，方向元件所采用的零序电流是自产零序电流；当,“,零序方向判别用自产零序电流,”,控制字为,“,0,”,，方向元件所采用的零序电流为外接零序电流。当,“,零序方向指向,”,控制字为,“,1,”,时，表示方向指向变压器，灵敏角为,225,；当,“,零序方向指向,”,控制字为,“,0,”,时，表示方向指向系统，灵敏角为,75,。方向元件的动作特性曲线如下图所示，阴影区为动作区。,试验举例（以高压侧后备保护的零序,段第一时限为例）,相关保护参数定值：,试验接线,RCS,978E,保护装置与昂立测试仪（,A460,）的接线示意图如下图,根据接线示意图，可知零序过流保护采用的是自产零序电流。,保护装置的设置,(1),在,“,整定定值,”,里，把系统参数定值中的,“,I,侧后备保护投入,”,和,I,侧后备保护定值中的运行控制字,“,零序过流,I,段经零序电压闭锁,”,、,“,零序,I,段用自产零序电流,”,都置,“,1,”,，,“,零序过流,I,段经方向闭锁,”,、,“,TV,断线保护投退原则,”,和,“,本侧电压退出,”,都置,“,0,”,（,1,表示投入，,0,表示退出）；,(2),在保护屏上，仅投,“,高压侧接地零序硬压板,”,。,测试仪的参数设置,打开测试仪，进入,“,整组试验,”,菜单，并进行如下设置：,(1),“,设置,”,页面如下图所示：,“,故障类型,”,为,A,相接地，,“,故障方向,”,为正向；,短路电流要大于零序过流,段定值,(4A),；,“,整定阻抗,Zd,”,的设置值应保证零序电压,Ux,零序电压闭锁定值（,10V,）。,“,设置,2,”,页面设置：,“,故障限时,”,的设置值应保证大于保护定值时间,1S,。,(3),其它界面设置同,“,相间电压低启动过流,”,试验的界面设置。,试验过程及结果,:,按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时零序电压闭锁零序电流的闭锁解除，经延时零序过流,I,段动作。,“,零序方向启动零序过流,”,试验与,“,零序电压启动零序过流,”,试验相比，需做以下改动：,1.,在,“,整定定值,”,里，把,I,侧后备保护定值中的运行控制字,“,零序过流,I,段经方向闭锁,”,、,“,零序方向判别用自产零序电流,”,、,“,零序,I,段用自产零序电流,”,都置,“,1,”,，,“,零序过流,I,段的方向指向,”,置,“,0,”“,零序过流,I,段经零序电压闭锁,”,、,“,TV,断线保护投退原则,”,和,“,本侧电压退出,”,都置,“,0,”,（,1,表示投入，,0,表示退出）,2.,修改,“,设置,1,”,页面设置中的,“,整定阻抗,Zd,”,的阻抗角，使其相角位于方向元件的动作区。,“,设置,1,”,页面设置可如下图所示：,然后，按,“,start,”,开始试验，等高压侧,TV,断线消失后，按,“,确认键,”,进入故障，此时零,序方向过流,I,段动作。,间隙零序过流过压保护,一保护原理,装置设有一段两时限间隙零序过流保护和一段两时限零序过压保护，来作为变压器中性点经间隙接地运行时的接地故障后备保护。间隙零序过流保护、零序过压保护动作并展宽,20ms,后计时。考虑到在间隙击穿过程中，零序过流和零序过压可能交替出现，装置设有,“,间隙保护方式,”,控制字。当,“,间隙保护方式,”,控制字为,“,1,”,时，零序过压和零序过流元件动作后相互保持，此时间隙保护的动作时间整定值和跳闸控制字的整定值均以间隙零序过流保护的整定值为准。,二试验举例（以高压侧后备保护的间隙过流保护为例）,1.,试验接线,RCS,978E,保护装置与昂立测试仪（,A460,）的接线示意图如图,保护装置的设置,(1),相关保护参数定值：,(2),在,“,整定定值,”,里，把系统参数定值中的,“,I,侧后备保护投入,”,置,“,1,”,和,I,侧后备保护定值中的,“,间隙保护方式,”,运行控制字置,“,0,”,（,1,表示投入，,0,表示退出）；,(3),在保护屏上，仅投,“,投高压侧不接地零序硬压板,”,。,测试仪的参数设置,打开测试仪，进入,“,电压,/,电流,”,菜单，并进行如下设置：,(1),“,电压,/,电流,”,页面设置如下图所示：,4.,试验过程及结果,按,“,start,”,开始试验，等,“,报警信号灯,”,灭后，按,“,确认键,”,进入故障，经延时间隙过流动作。,五、,110kV,馈出线保护装置调试,南京南瑞,RCS-943,分相差动保护调试：,自环试验时两侧纵联码应一致,投入差动控制字,投入软压板,投入就地硬压板,序号,名称,整定范围,单位,差动动作电流定值,1.5,A,选择,差动电流计算：,由于差动保护采用尾纤自环，通道电流为自收自发，自动扩大,2,倍，所加试验电流为：,1.05,1.50.5=0.788A,距离保护调试：,投入距离控制字,投入软压板,投入就地硬压板,假定相间距离和接地距离定值和,CSC-103D,相同,选择,工频变化量阻抗调试：,相间故障,单相接地故障,工频变化量阻抗调试：,零序保护调试：,投入零序控制字,投入软压板,投入就地硬压板,假定零序保护定值和,CSC-103D,相同,选择,注意事项：,在试验距离和零序保护时，需使,TV,断线告警恢复正常后，再触发故障。,在做光纤差动自环试验时，需使通道异常告警恢复正常后，再触发故障。,不足之处还请各位多提宝贵意见！,
