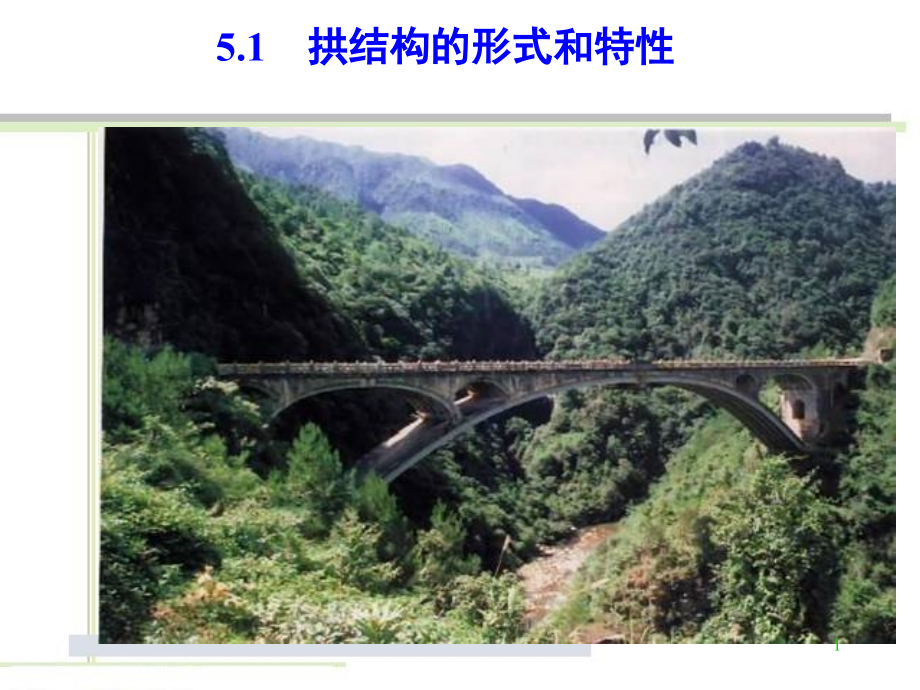

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,5.1拱结构的形式和特性,1,5.1拱结构的形式和特性,2,5.1拱结构的形式和特性,3,4,5,6,位于河北赵县，又名安济桥，由石工李春主持设计建造，完成于公元605年左右。,该桥为空腹敞肩式坦拱桥，桥长64.4m，净跨37.02m，桥宽9m，净矢高7.23m，桥面纵坡6.5%。,拱由28圈拱石平行砌筑，每圈有拱石43块；为加强拱石间的结合，拱石各面均凿有相当细密的斜纹。另外，还在拱石之间,设置X形锚铁和铁锚杆,。,在拱圈两肩各设两个跨度不等的腹拱，既减轻了桥身自重，又节省了材料，还便于排洪。,该桥构思巧妙，造型美观，施工精度高，工艺精致，历1300多年而无恙，举世闻名，不愧为桥梁文物宝库中的精品。,赵州桥被列为“全国重点文物保护单位”。在90年代初，赵州桥被美国土木工程师学会选为“国际历史土木工程里程碑”。,7,世界上最古老的铸铁拱桥（英国科尔布鲁克代尔桥),8,万县长江大桥：世界上跨度最大的混凝土拱桥,9,灞陵桥是一座古典纯木结构伸臂曲拱型廊桥,号称“渭水长虹”,“渭水第一桥”主跨：40米 建成时间：1368,10,11,5.1拱结构的形式和特性,一、拱结构,在竖向荷载作用下，支座会产生向内的水平反力(推力)的曲线形结构，称为,拱结构,。,F,P,F,P,F,P,F,P,F,HA,F,HB,F,VA,F,VB,F,VA,F,VB,F,HA,=0,a)拱结构,b)曲梁,拱与梁的主要区别：,1.拱结构内力主要以压力为主；,2.在竖向荷载作用下对支座产生水平推力,12,二、拱结构的形式,1、基本形式,一般有三铰拱、两铰拱和无铰拱三种基本形式,拱,趾,拱趾,跨度,l,拱高,f,拱顶,起拱线,拱身,三铰拱,二铰拱,无铰拱,13,2、带拉杆的拱结构,（屋面结构中）,三、拱结构的力学特性,拱结构截面内一般有弯矩、剪力和轴力，但在竖向荷载作用下，由于有水平推力的存在，使得其弯矩和剪力都要比同跨度、同荷载的梁小得多，而其轴力则将增大。因此，,拱结构主要承受压力,。,拉杆,拉杆,拉杆,14,1、拱的主要优点：,由于水平推力的存在使得,拱,的弯矩要比跨度、,荷载相同的,梁,的弯矩小得多，并主要是承受压力。,四、拱结构优缺点,2、拱的主要缺点：,由于支座要承受水平推力，因而要求比梁具有更坚固的地基或支承结构（墙、柱、墩、台等）,15,
