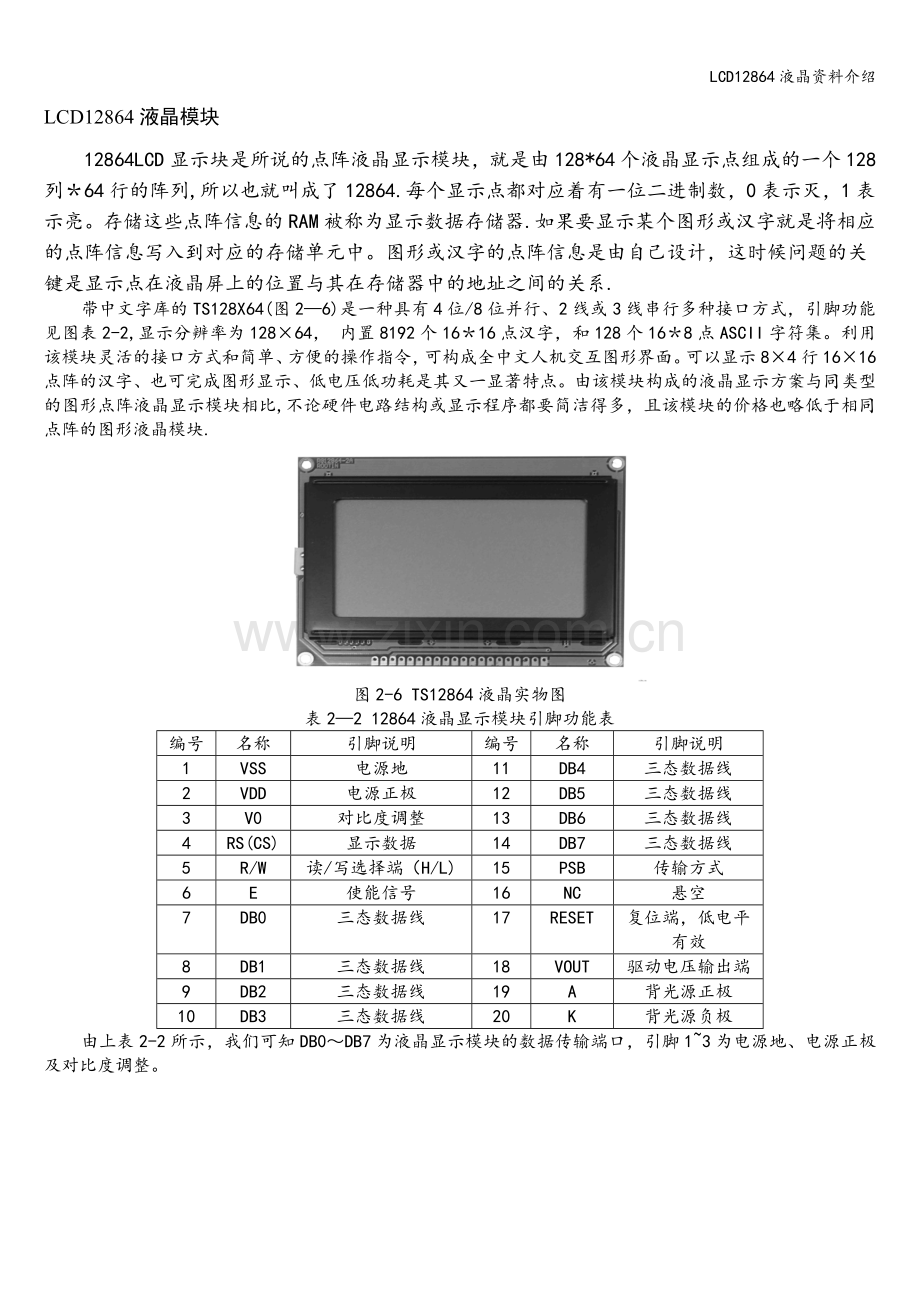

LCD12864液晶模块
12864LCD显示块是所说的点阵液晶显示模块，就是由128*64个液晶显示点组成的一个128列＊64行的阵列,所以也就叫成了12864.每个显示点都对应着有一位二进制数，0表示灭，1表示亮。存储这些点阵信息的RAM被称为显示数据存储器.如果要显示某个图形或汉字就是将相应的点阵信息写入到对应的存储单元中。图形或汉字的点阵信息是由自己设计，这时候问题的关键是显示点在液晶屏上的位置与其在存储器中的地址之间的关系.
带中文字库的TS128X64(图2—6)是一种具有4位/8位并行、2线或3线串行多种接口方式，引脚功能见图表2-2,显示分辨率为128×64， 内置8192个16＊16点汉字，和128个16＊8点ASCII字符集。利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字、也可完成图形显示、低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比,不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块.

图2-6 TS12864液晶实物图
表2—2 12864液晶显示模块引脚功能表
编号
名称
引脚说明
编号
名称
引脚说明
1
VSS
电源地
11
DB4
三态数据线
2
VDD
电源正极
12
DB5
三态数据线
3
V0
对比度调整
13
DB6
三态数据线
4
RS(CS)
显示数据
14
DB7
三态数据线
5
R/W
读/写选择端（H/L)
15
PSB
传输方式
6
E
使能信号
16
NC
悬空
7
DB0
三态数据线
17
RESET
复位端，低电平有效
8
DB1
三态数据线
18
VOUT
驱动电压输出端
9
DB2
三态数据线
19
A
背光源正极
10
DB3
三态数据线
20
K
背光源负极
由上表2-2所示，我们可知DB0～DB7为液晶显示模块的数据传输端口，引脚1~3为电源地、电源正极及对比度调整。
