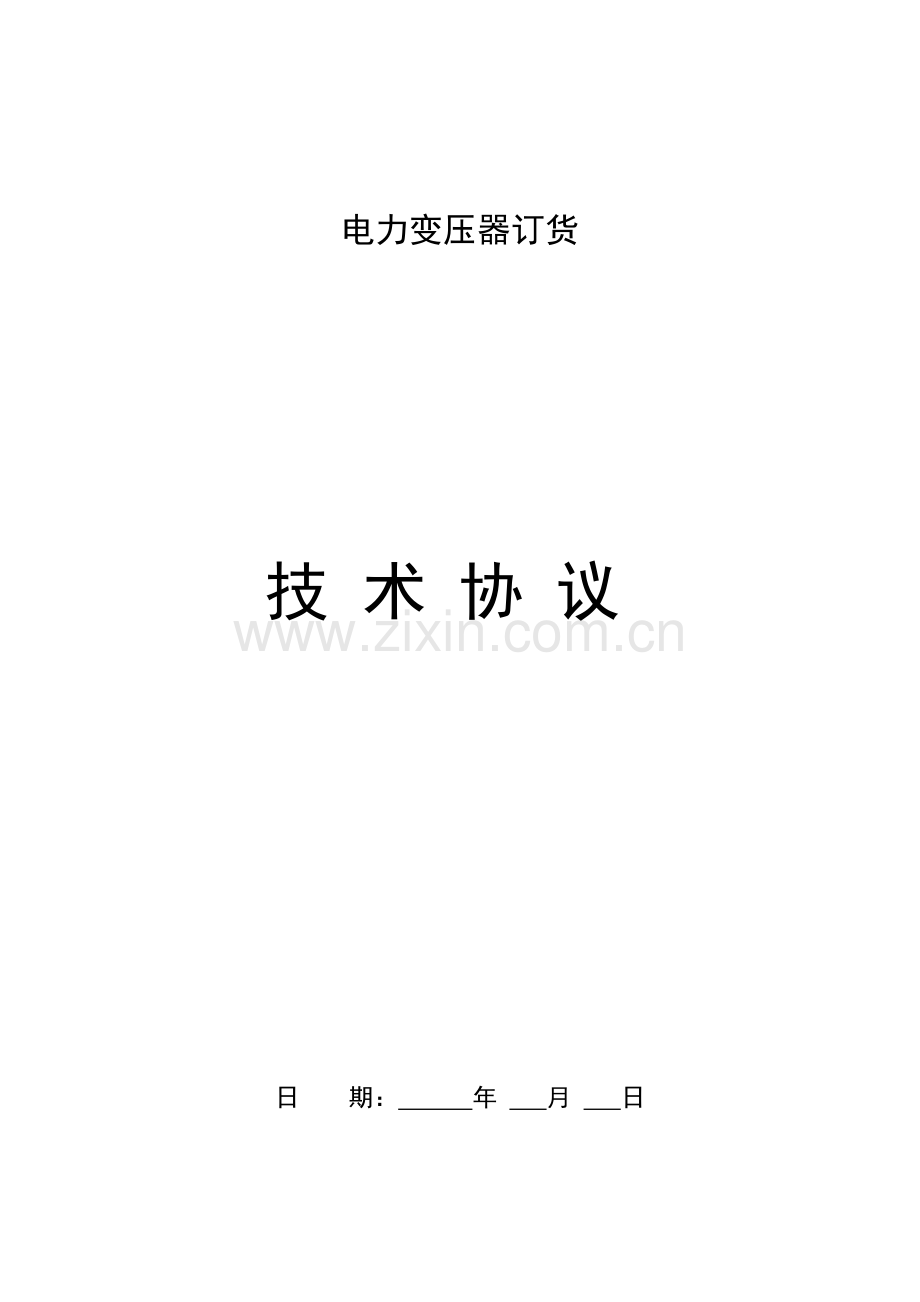

SZ11型35KV电力变压器订货通用技术规范书..doc

电力变压器订货技 术 协 议日 期： 年 月 日电力变压器订货技术规范书一. 变压器制造引用标准：国标GB 1094.1-1996电力变压器 总则、GB 1094.2-1996电力变压器 温升、GB 1094.3-2003电力变压器 绝缘水平和绝缘实验、GB 1094.5-2003电力变压器 承受短路的能力 、GB/T 6451-1999三相油浸式电力变压器技术参数和要求及其它相关国标、IEC标准。二.变压器正常运行环境条件： 海拔： 1000 m 最高气温： 40 最热月平均气温； 30 最高年平均气温； 20 最低气温： 35（户外）三.变压器基本技术参数： 1型号： SZ11-25000/35 1）额定容量：25000kVA 2）额定频率： 50Hz3）联结组别： YN,d114）. 电压等级： 353*2.5%/10kV5）空载损耗：17.88kW 6）负载损耗：99.75kW误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求7）阻抗电压：8%误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求8）空载电流：0.40%误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求2. 型号： SZ11-20000/35 1）额定容量：20000kVA 2）额定频率： 50Hz3）联结组别： YN,d114). 电压等级： 353*2.5%/10kV5). 空载损耗：15.57kW 6). 负载损耗：82.78kW误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求7)阻抗电压：8%误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求8)空载电流：0.43%误差范围按GB/T 6451-1999三相油浸式电力变压器技术参数和要求3.温升限值： 一般情况下，绕组温升：65K，油顶层温升：55K当环境温度大于40时，绕组的允许温升应减去超过的气温值。 4.绝缘：设备电压U KV设备最高电压Um KV额定短时工频耐受电压（有效值）KV冲击耐受电压（峰值）KV 35 40.5 85 200 5.直流电阻不平衡率： 相间：2% 线间：1% 6.变压器油选用：新油（#25） 耐压：短时工频耐压40KV 7.散热器形式：片式0.3mm，冷轧硅钢片 8.绝缘材料：国内名牌厂家 9.硅钢片要求：厚度 以上两台变压器符合并联三个条件：1.联结组别一样2.短路阻抗一样。3.变压比一样四. 供方交货时，随货提供以下文件 1.例行试验报告一份（每台均做，含技术参数要求及实测结果）2.变压器使用说明书五. 其他要求：1. 变压器装有压力保护装置，当内部压力达到国标规定安全限值时，可靠释放压力。2. 胶囊储油柜。3. 变压器油箱底部有事故排油装置。4. 变压器的内部结构保证在经过正常的运输后相互位置不变，坚固件不松动，外观无渗漏现象。需方： 供方：授权代表： 授权代表 部门负责人： 部门负责人日 期： 日 期：
