正压浓相仓泵气力除灰系统安装、调试、操作、维护说明(上).doc

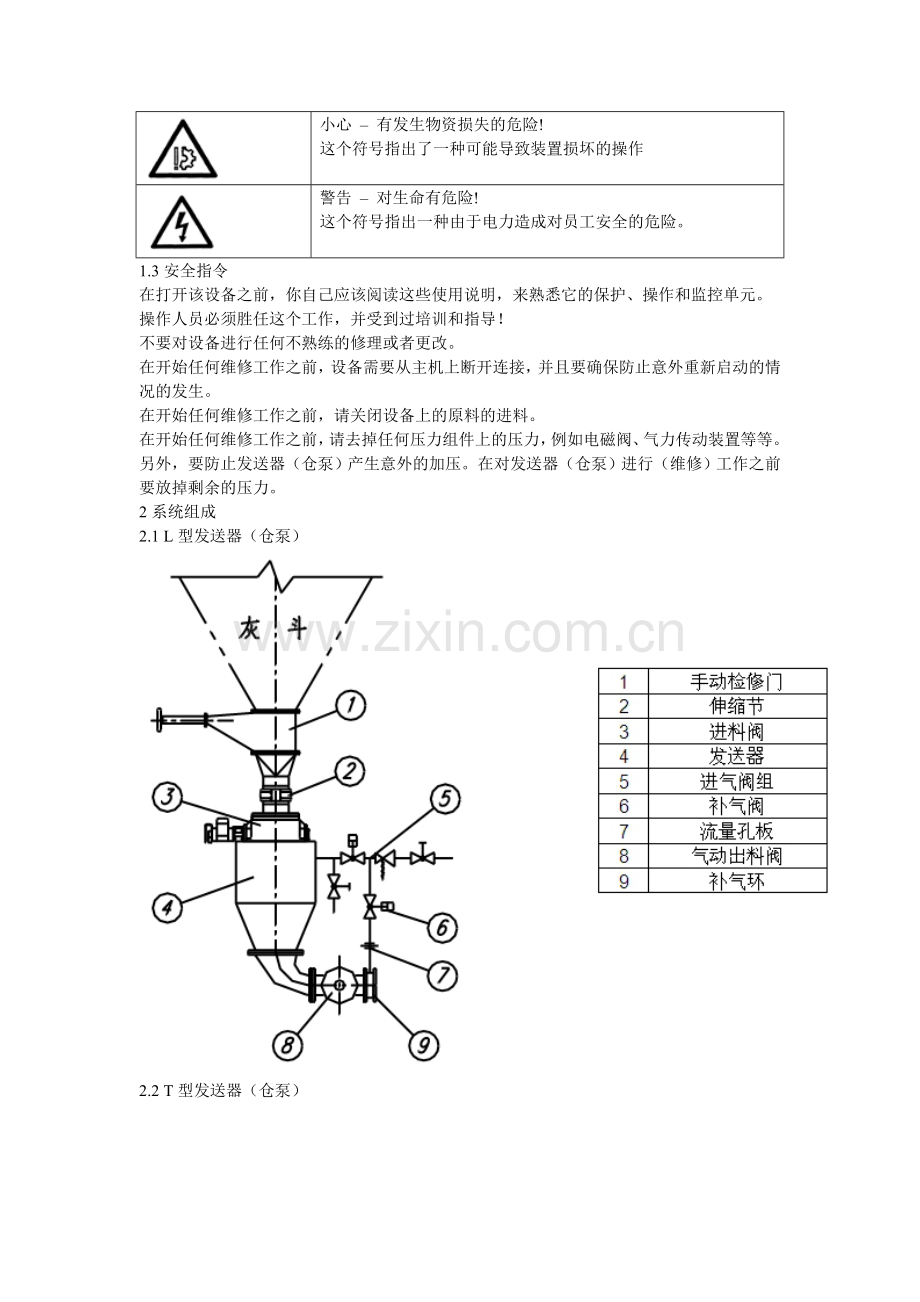

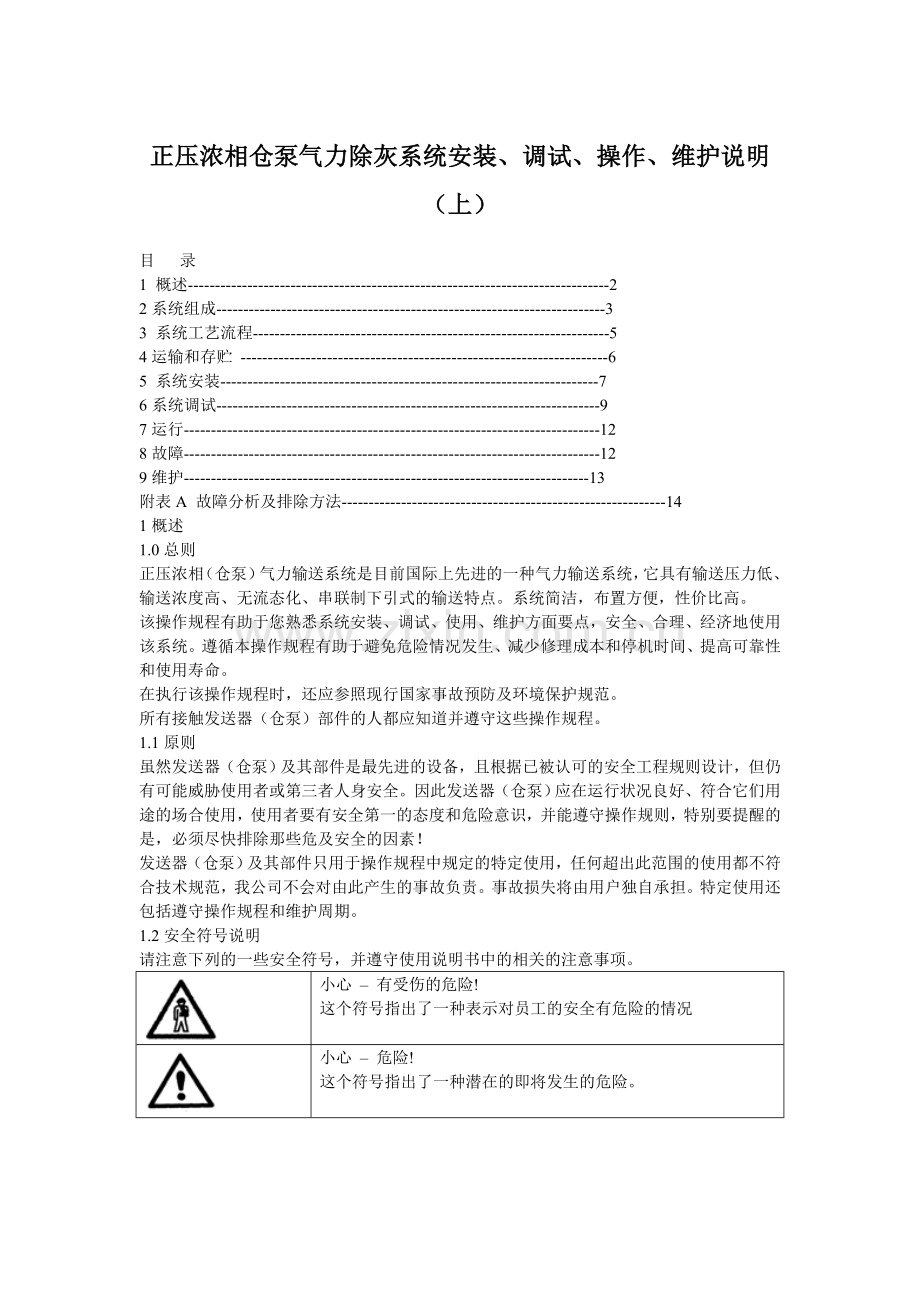

正压浓相仓泵气力除灰系统安装、调试、操作、维护说明（上）目 录1 概述-22系统组成-33 系统工艺流程-54运输和存贮 -65 系统安装-76系统调试-97运行-128故障-129维护-13附表A 故障分析及排除方法-141概述1.0总则正压浓相（仓泵）气力输送系统是目前国际上先进的一种气力输送系统，它具有输送压力低、输送浓度高、无流态化、串联制下引式的输送特点。系统简洁，布置方便，性价比高。该操作规程有助于您熟悉系统安装、调试、使用、维护方面要点，安全、合理、经济地使用该系统。遵循本操作规程有助于避免危险情况发生、减少修理成本和停机时间、提高可靠性和使用寿命。在执行该操作规程时，还应参照现行国家事故预防及环境保护规范。所有接触发送器（仓泵）部件的人都应知道并遵守这些操作规程。1.1原则虽然发送器（仓泵）及其部件是最先进的设备，且根据已被认可的安全工程规则设计，但仍有可能威胁使用者或第三者人身安全。因此发送器（仓泵）应在运行状况良好、符合它们用途的场合使用，使用者要有安全第一的态度和危险意识，并能遵守操作规则，特别要提醒的是，必须尽快排除那些危及安全的因素！发送器（仓泵）及其部件只用于操作规程中规定的特定使用，任何超出此范围的使用都不符合技术规范，我公司不会对由此产生的事故负责。事故损失将由用户独自承担。特定使用还包括遵守操作规程和维护周期。1.2安全符号说明请注意下列的一些安全符号，并遵守使用说明书中的相关的注意事项。小心 有受伤的危险!这个符号指出了一种表示对员工的安全有危险的情况小心 危险!这个符号指出了一种潜在的即将发生的危险。小心 有发生物资损失的危险!这个符号指出了一种可能导致装置损坏的操作警告 对生命有危险!这个符号指出一种由于电力造成对员工安全的危险。1.3安全指令在打开该设备之前，你自己应该阅读这些使用说明，来熟悉它的保护、操作和监控单元。操作人员必须胜任这个工作，并受到过培训和指导！不要对设备进行任何不熟练的修理或者更改。在开始任何维修工作之前，设备需要从主机上断开连接，并且要确保防止意外重新启动的情况的发生。在开始任何维修工作之前，请关闭设备上的原料的进料。在开始任何维修工作之前，请去掉任何压力组件上的压力，例如电磁阀、气力传动装置等等。另外，要防止发送器（仓泵）产生意外的加压。在对发送器（仓泵）进行（维修）工作之前要放掉剩余的压力。2系统组成2.1 L型发送器（仓泵）2.2 T型发送器（仓泵）2.3 NPT型发送器（仓泵）2.4 PD型发送器（仓泵）3 系统工艺流程3.1 L型发送器（仓泵）进料阀密封圈泄压，延时3秒（或其它设定的时间），打开进料阀，开始落料，当落料达到料位计设定值或者落料时间到（设定时间现场可调），关进料阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀开到位后打开进气阀、补气阀，进行物料输送，当输送压力降至压力开关设定值后，压力开关给出信号，表示输送过程结束，关进气阀、补气阀，延时3秒，关出料阀，系统进入下一次循环过程。3.2 T型发送器（仓泵）进料阀密封圈泄压，延时3秒（或其它设定的时间），打开进料阀，开始落料，当落料达到料位计设定值或者落料时间到（设定时间现场可调），关进料阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀打开到位后打开进气阀、补气阀，进行物料输送，当输送压力降至压力开关设定值后，压力开关给出信号，表示输送过程结束，关进气阀、补气阀，延时3秒，关出料阀，系统进入下一次循环过程。3.3 NPT型发送器（仓泵）进料阀密封圈泄压，延时3秒（或者其它设定时间），打开进料阀、平衡阀，开始落料，当落料达到料位计设定值或者落料时间到（设定时间现场可调），关进料阀、平衡阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，出料阀密封圈泄压，延时3秒，打开管路上的出料阀，出料阀打开到位后打开进气阀、补气阀，延时6秒，开助吹阀，进行物料输送，当输送压力降至压力开关设定值后，压力开关给出信号，表示输送过程结束，关进气阀、补气阀、助吹阀，延时3秒，关出料阀，3秒后出料阀密封圈进行充压，当密封压力开关给出信号后，系统进入下一次循环过程。3.4 PD型发送器（仓泵）进料阀密封圈泄压，延时3秒（或者其它设定时间），打开进料阀、平衡阀，开始落料，当落料达到料位计设定值或者落料时间到（设定时间现场可调），关进料阀、平衡阀，3秒后进料阀密封圈进行充压，当密封压力开关给出信号后，打开管路上的出料阀，出料阀打开到位后打开进气阀组，进行物料输送，当输送压力降至压力开关设定值后，压力开关给出信号，表示输送过程结束，关进气阀组，延时3秒，关出料阀，系统进入下一次循环过程。3.5吹堵工艺流程排堵装置的原理是使用正吹反抽法进行排堵。当输送管路上的压力开关探测到输送压力高于设定压力（此压力根据现场工况设定）并保持一段时间不下降时（时间根据现场工况设定），系统会自动转入排堵程序。打开排堵阀，这时输送管道中的物料会有一定的松动，延时一定时间后，关闭排堵阀，然后打开进气阀，对松动的物料进行冲击，如果压力还居高不下，再重复上述步骤，如此重复几次，直到管道吹通为止。当管道吹通后，程序又会转入正常程序。注：以上时间、压力等参数应根据现场实际情况确定。
