谷城中等职业教育中心学校电子教案

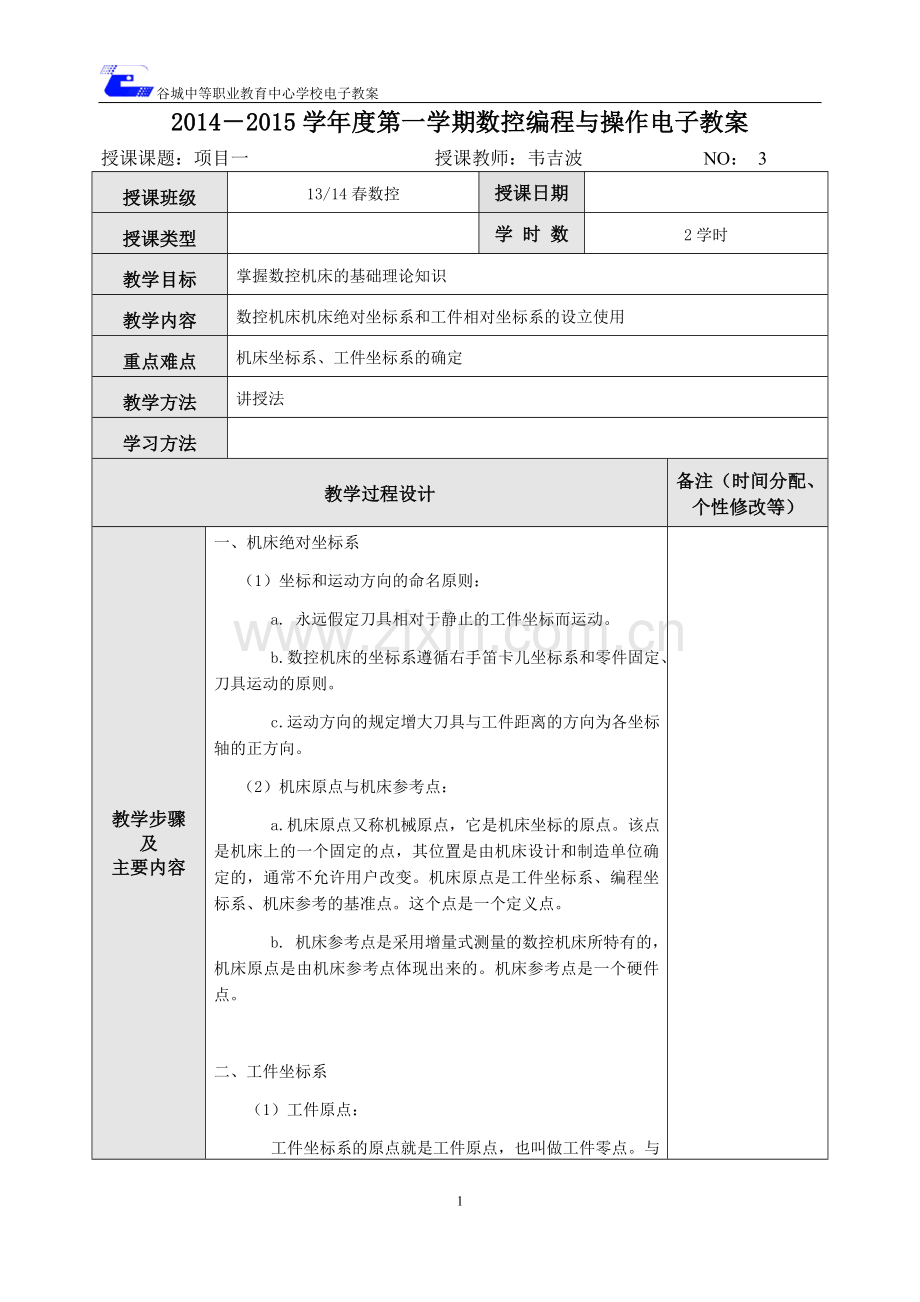

2014－2015学年度第一学期数控编程与操作电子教案
授课课题：项目一 授课教师：韦吉波 NO： 3
授课班级
13/14春数控
授课日期

授课类型

学 时 数
2学时
教学目标
掌握数控机床的基础理论知识
教学内容
数控机床机床绝对坐标系和工件相对坐标系的设立使用
重点难点
机床坐标系、工件坐标系的确定
教学方法
讲授法
学习方法

教学过程设计
备注（时间分配、个性修改等）
教学步骤
及
主要内容
一、机床绝对坐标系
（1）坐标和运动方向的命名原则：
a. 永远假定刀具相对于静止的工件坐标而运动。
b. 数控机床的坐标系遵循右手笛卡儿坐标系和零件固定、刀具运动的原则。
c. 运动方向的规定增大刀具与工件距离的方向为各坐标轴的正方向。
（2）机床原点与机床参考点：
a. 机床原点又称机械原点，它是机床坐标的原点。该点是机床上的一个固定的点，其位置是由机床设计和制造单位确定的，通常不允许用户改变。机床原点是工件坐标系、编程坐标系、机床参考的基准点。这个点是一个定义点。
b. 机床参考点是采用增量式测量的数控机床所特有的，机床原点是由机床参考点体现出来的。机床参考点是一个硬件点。

二、工件坐标系
（1）工件原点：
工件坐标系的原点就是工件原点，也叫做工件零点。与机床坐标系不同，工件坐标系是人为设定的。

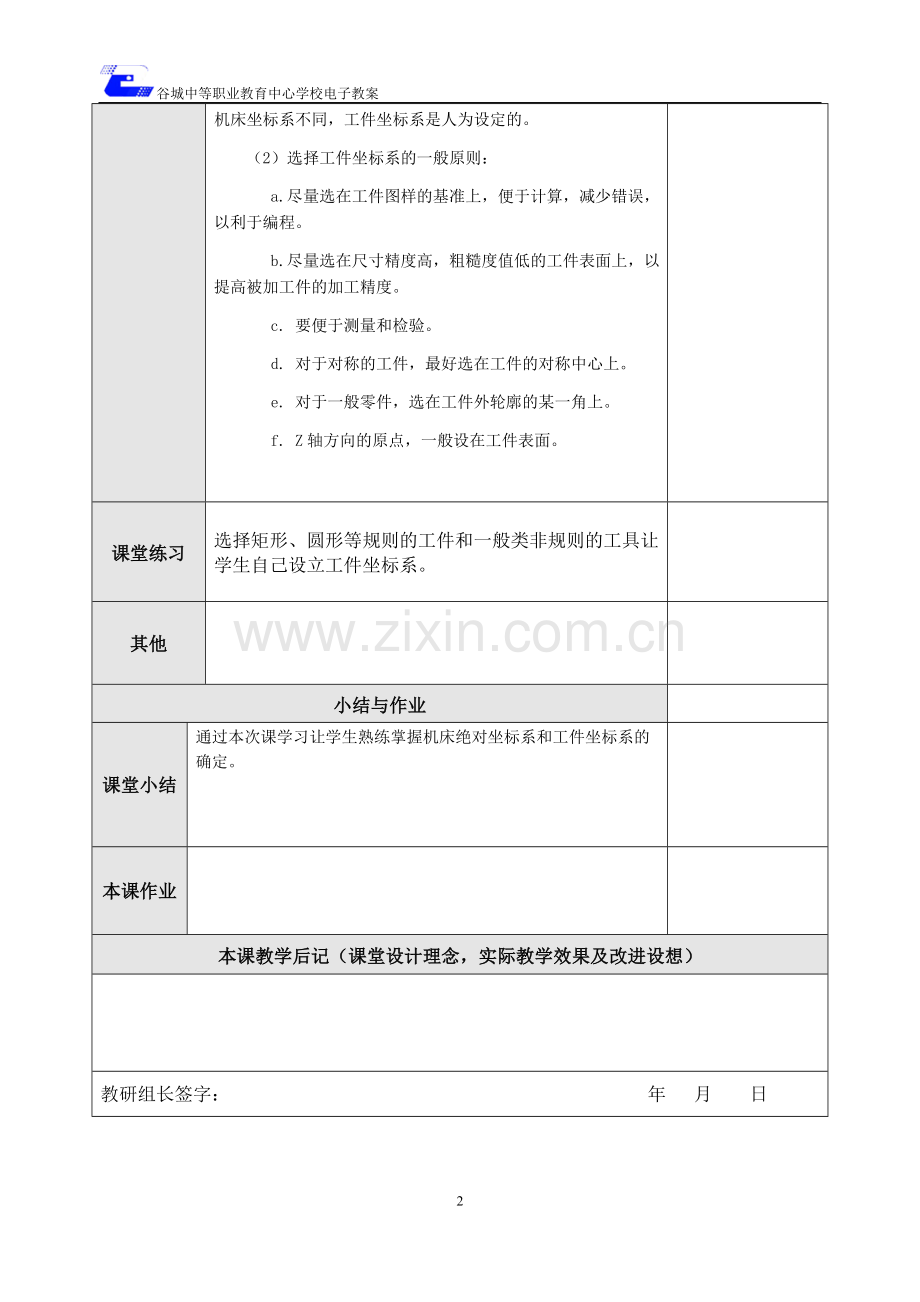

（2）选择工件坐标系的一般原则：
a. 尽量选在工件图样的基准上，便于计算，减少错误，以利于编程。
b. 尽量选在尺寸精度高，粗糙度值低的工件表面上，以提高被加工件的加工精度。
c. 要便于测量和检验。
d. 对于对称的工件，最好选在工件的对称中心上。
e. 对于一般零件，选在工件外轮廓的某一角上。
f. Z轴方向的原点，一般设在工件表面。

课堂练习

选择矩形、圆形等规则的工件和一般类非规则的工具让学生自己设立工件坐标系。

其他

小结与作业

课堂小结
通过本次课学习让学生熟练掌握机床绝对坐标系和工件坐标系的确定。

本课作业

本课教学后记（课堂设计理念，实际教学效果及改进设想）

教研组长签字： 年 月 日
