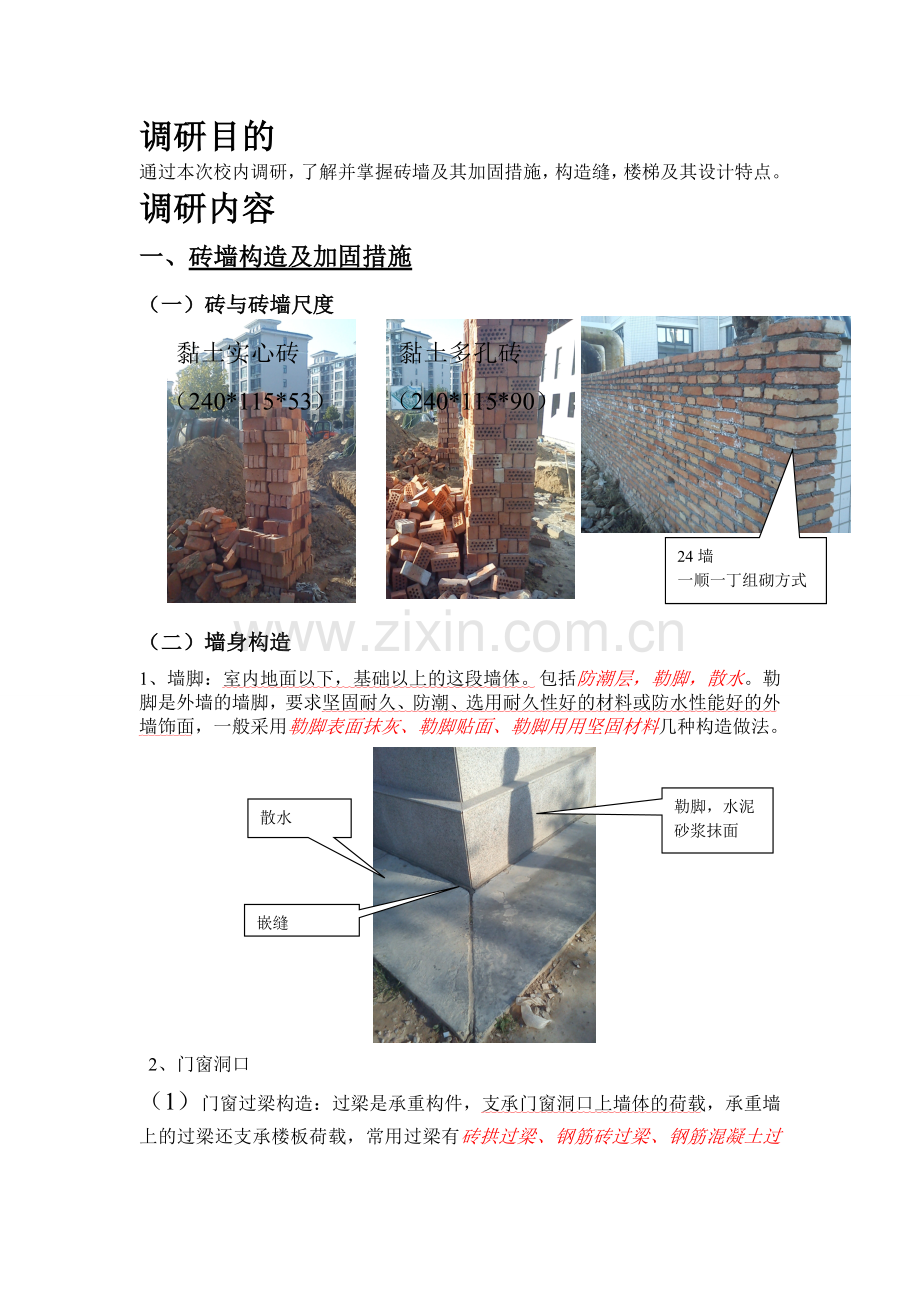

调研目的
通过本次校内调研，了解并掌握砖墙及其加固措施，构造缝，楼梯及其设计特点。
调研内容
一、 砖墙构造及加固措施
（一）砖与砖墙尺度
黏土实心砖 黏土多孔砖
（240*115*53） （240*115*90）

24墙
一顺一丁组砌方式

（二）墙身构造
1、 墙脚：室内地面以下，基础以上的这段墙体。包括防潮层，勒脚，散水。勒脚是外墙的墙脚，要求坚固耐久、防潮、选用耐久性好的材料或防水性能好的外墙饰面，一般采用勒脚表面抹灰、勒脚贴面、勒脚用用坚固材料几种构造做法。
勒脚，水泥
砂浆抹面
嵌缝
散水

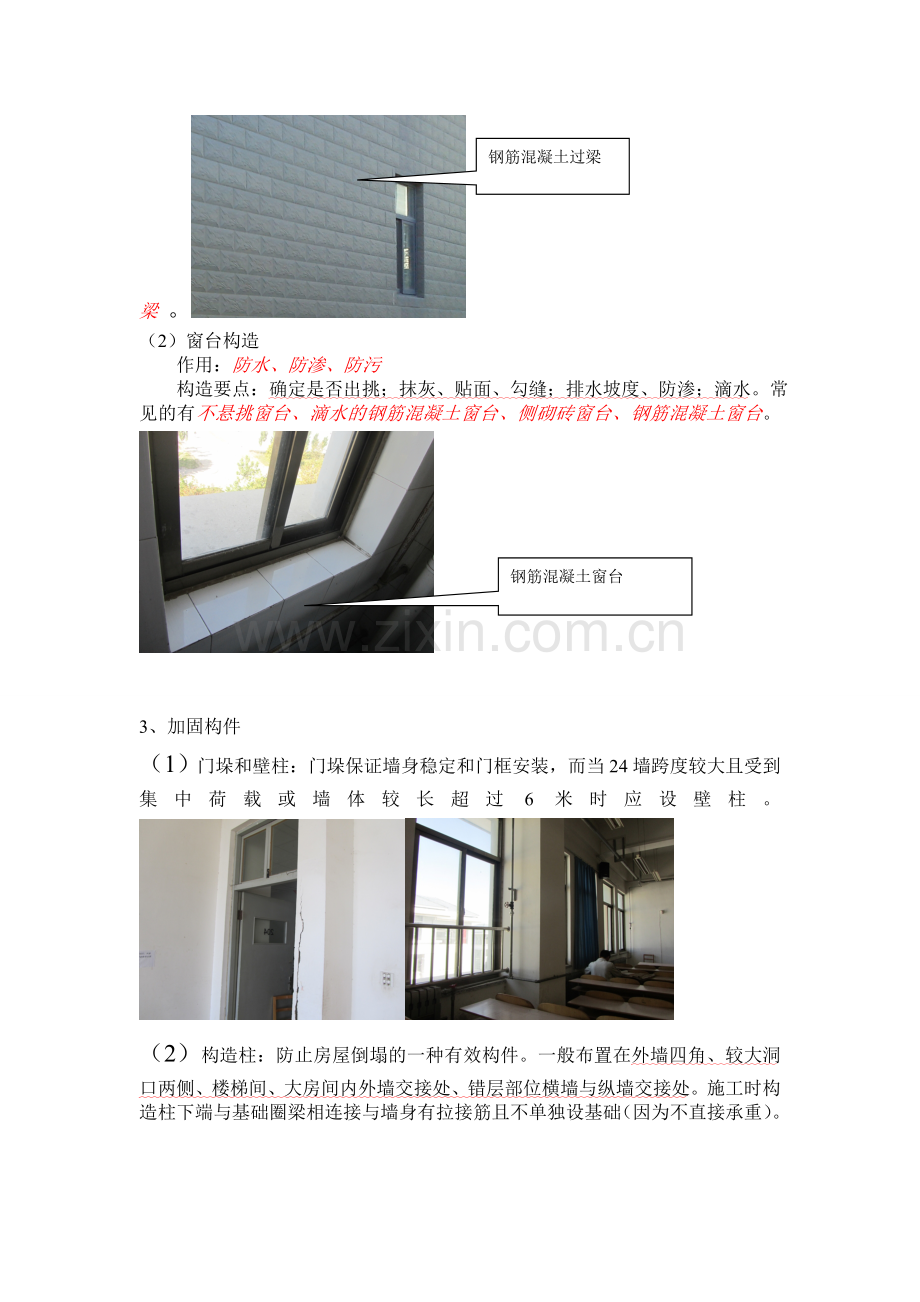

2、门窗洞口
（1） 门窗过梁构造：过梁是承重构件，支承门窗洞口上墙体的荷载，承重墙上的过梁还支承楼板荷载，常用过梁有砖拱过梁、钢筋砖过梁、钢筋混凝土过梁 。钢筋混凝土过梁

（2） 窗台构造
作用：防水、防渗、防污
钢筋混凝土窗台
构造要点：确定是否出挑；抹灰、贴面、勾缝；排水坡度、防渗；滴水。常见的有不悬挑窗台、滴水的钢筋混凝土窗台、侧砌砖窗台、钢筋混凝土窗台。 确定是否出挑

3、 加固构件
（1） 门垛和壁柱：门垛保证墙身稳定和门框安装，而当24墙跨度较大且受到集中荷载或墙体较长超过6米时应设壁柱。
（2） 构造柱：防止房屋倒塌的一种有效构件。一般布置在外墙四角、较大洞口两侧、楼梯间、大房间内外墙交接处、错层部位横墙与纵墙交接处。施工时构造柱下端与基础圈梁相连接与墙身有拉接筋且不单独设基础（因为不直接承重）。楼梯间也是外墙一角设置的构造柱，与上一层圈梁相连

（3） 圈梁：沿建筑物全部外墙及部分内墙设置的连续封闭的梁。
作用：加强房屋整体性和刚度；减轻地基不均匀沉降对房屋的破坏； 抵抗地震的影响。
要求：与构造柱协调布置。
基础圈梁
设置部位：屋盖及楼盖；基础圈梁（有控制建筑物不均匀沉降要求的）；全部外墙和部分内墙在同一水平高度处交圈设置连续封闭的梁。
二、 墙体变形缝
定义：将建筑物垂直分开的预留缝。用以应对温度变换、地基不均匀沉降、地震影响。变形缝包括温度缝、沉降缝、防震缝。其中沉降缝基础必须断开，温度缝和防震缝基础不必断开。基础断开，兼具三缝功能
适应温度变化而设的温度缝
高低建筑之间设防震缝
右图室内

变形缝构造
构造要点：将缝两侧建筑构件全部断开你，以保证自由变形。砖混结构变形缝可采用双墙或单墙承重方案，框架结构可采用悬挑方案。
三、 楼梯
（一） 楼梯组成
1、 梯段（梯跑）：通常为板式梯段，也可由踏步板和梯斜梁组成梁板式梯段，梯段的踏步步数一般不超过18级但也不少于3级。
2、 楼梯平台：有中间平台和楼层平台之分。两楼层之间供人们行走时调节体力和改变行进方向的平台是中间平台；与楼层地面标高平齐的除起着与中间平台相同作用之外还可分配从楼梯到各楼层人流的是楼层平台。
3、 栏杆扶手：设在梯段及平台边缘的安全保护构件。栏杆
楼层平台
梯跑
中间平台

（二） 楼梯形式及其尺度
1、 形式：常见的有直行单跑楼梯、直行多跑楼梯、平行双跑楼梯、平行双分双合楼梯、折行多跑楼梯、交叉跑楼梯、螺旋形楼梯、弧形楼梯等。
2、 尺度：踏步：通常用h表示踏面高，b表示踏面宽
梯段：长度L表示每一梯段的水平投影长度，L=b*（N-1）
平台宽度：中间平台长度 D1、楼层平台长度D2
直行双跑b=29.5cm，h=15cm D1=90cm，a=210cm
平行双分式b=29cm,h=15cm,a1=320cm,a2=160cm,D1=150cm,C=4cm
平行双跑b=30cm,h=15cm,D1=300
直行多跑b=36cm（踏步出挑）h=13cm，D10=360cm(一跑与二跑之间）D11=150cm(二跑与三跑之间）a=750cm
梯井宽度：C梯段宽度： a平行双跑b=30cm,h=15cm,D2=300cm,
交叉跑楼梯（剪刀梯）b=30cm,h=15cm,a=540cm,D1=300cm,C=16cm

调研总结
通过本次调研，我知道了砖墙墙身的基本构造部件及其构造方式，变形缝的几种类型及其特点和作用，楼梯的几种基本形式和尺寸。对本门课程的学习有很大的帮助，也为设计起到了一定的指引作用。
