桥梁护坡的施工方案设计.docx

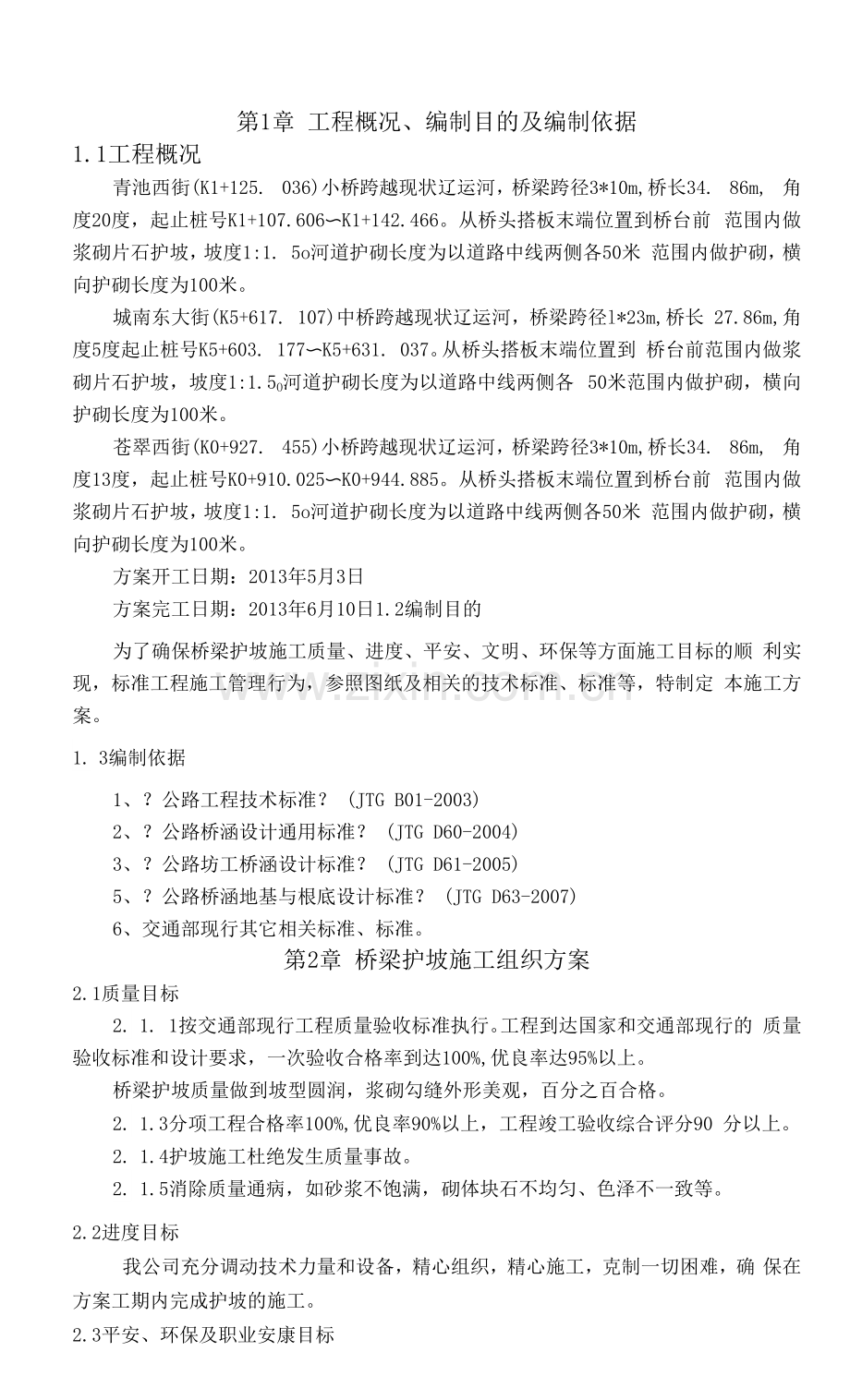

第1章 工程概况、编制目的及编制依据
1.1工程概况
青池西街(K1+125. 036)小桥跨越现状辽运河，桥梁跨径3*10m,桥长34. 86m, 角度20度，起止桩号K1+107.606〜K1+142.466。从桥头搭板末端位置到桥台前 范围内做浆砌片石护坡，坡度1:1. 5o河道护砌长度为以道路中线两侧各50米 范围内做护砌，横向护砌长度为100米。
城南东大街(K5+617. 107)中桥跨越现状辽运河，桥梁跨径l*23m,桥长 27.86m,角度5度起止桩号K5+603. 177〜K5+631. 037。从桥头搭板末端位置到 桥台前范围内做浆砌片石护坡，坡度1:1.5O河道护砌长度为以道路中线两侧各 50米范围内做护砌，横向护砌长度为100米。
苍翠西街(K0+927. 455)小桥跨越现状辽运河，桥梁跨径3*10m,桥长34. 86m, 角度13度，起止桩号K0+910.025〜K0+944.885。从桥头搭板末端位置到桥台前 范围内做浆砌片石护坡，坡度1:1. 5o河道护砌长度为以道路中线两侧各50米 范围内做护砌，横向护砌长度为100米。
方案开工日期：2013年5月3日
方案完工日期：2013年6月10日1.2编制目的
为了确保桥梁护坡施工质量、进度、平安、文明、环保等方面施工目标的顺 利实现，标准工程施工管理行为，参照图纸及相关的技术标准、标准等，特制定 本施工方案。
1. 3编制依据
1、？公路工程技术标准？ (JTG B01-2003)
2、？公路桥涵设计通用标准？ (JTG D60-2004)
3、？公路坊工桥涵设计标准？ (JTG D61-2005)
5、？公路桥涵地基与根底设计标准？ (JTG D63-2007)
6、交通部现行其它相关标准、标准。
第2章 桥梁护坡施工组织方案
2.1质量目标
2. 1. 1按交通部现行工程质量验收标准执行。工程到达国家和交通部现行的 质量验收标准和设计要求，一次验收合格率到达100%,优良率达95%以上。
桥梁护坡质量做到坡型圆润，浆砌勾缝外形美观，百分之百合格。
2. 1.3分项工程合格率100%,优良率90%以上，工程竣工验收综合评分90 分以上。
2. 1.4护坡施工杜绝发生质量事故。
2. 1.5消除质量通病，如砂浆不饱满，砌体块石不均匀、色泽不一致等。
2.2进度目标
我公司充分调动技术力量和设备，精心组织，精心施工，克制一切困难，确 保在方案工期内完成护坡的施工。
2.3平安、环保及职业安康目标
2. 3.1坚持“平安第一，预防为主〃的方针，建立健全平安管理组织机构， 完善平安生产保证体系。杜绝平安特别重大、重大、大事故，杜绝死亡事故，防 止一般事故的发生，创立平安生产标准工地；
2.3. 2杜绝重大机械损伤事故和重大财产损失事故；
2. 3. 3轻伤事故和重伤事故发生率在控制范围内；
2. 3.4杜绝环境重大污染事故和资源浪费事件环境保护目标，执行国家?环 境保护法？、？水土保持法?和地方政府有关规定，在施工过程中严格按国家和地 方政府有关规定及设计要求做好环保工作，防止水土流失和空气污染，控制施工 噪声。
2. 4本钱管理目标
在施工总承包总价合同范围内完成施工任务，砌筑需要的石材质量合格，节 约本钱。
2.5锥坡施工进度方案
根据总体施工进度方案，充分利用劳动力、机械设备，确保护坡在规定工期 内顺利完成。

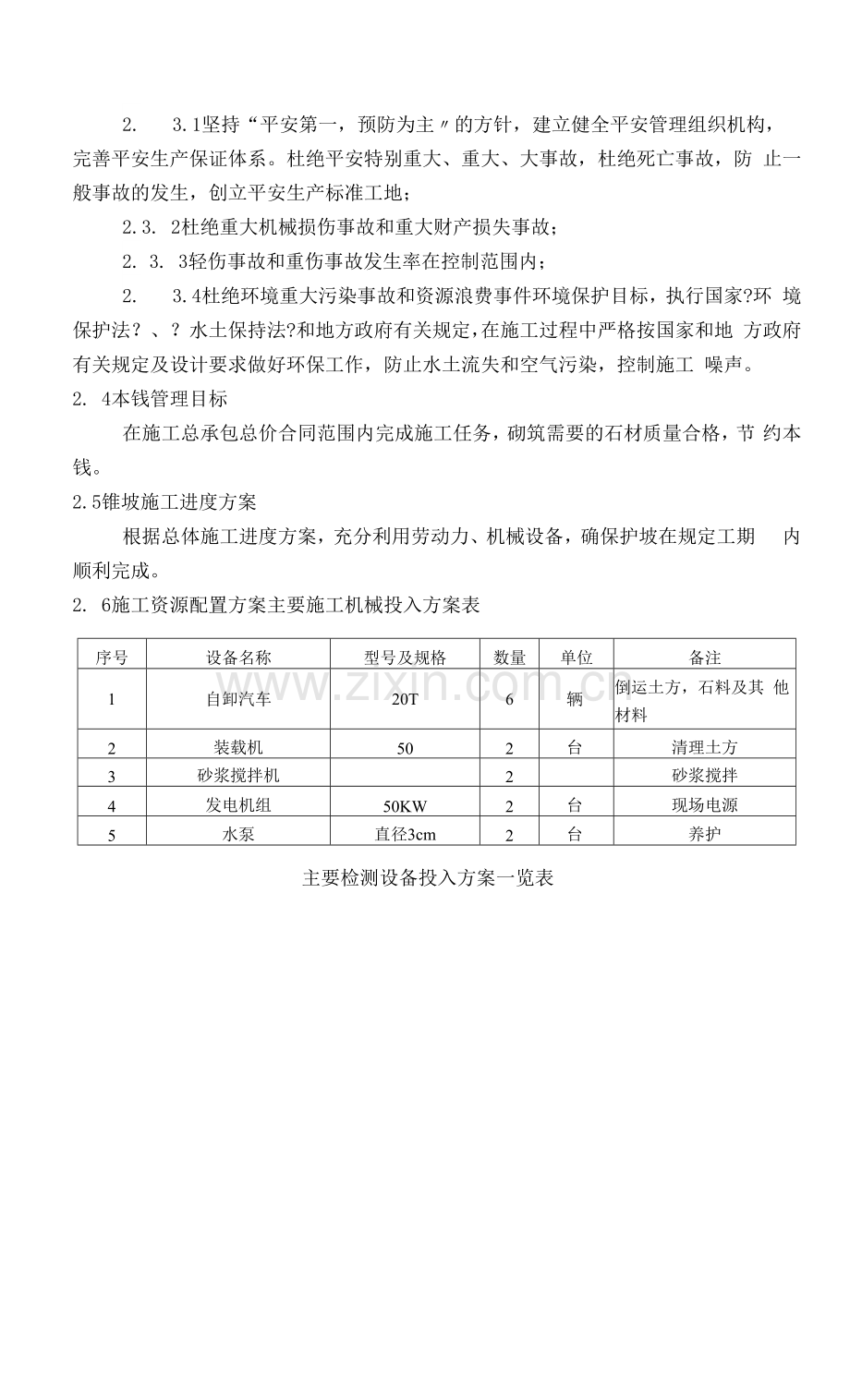

2. 6施工资源配置方案主要施工机械投入方案表
序号
设备名称
型号及规格
数量
单位
备注
1
自卸汽车
20T
6
辆
倒运土方，石料及其 他材料
2
装载机
50
2
台
清理土方
3
砂浆搅拌机

2

砂浆搅拌
4
发电机组
50KW
2
台
现场电源
5
水泵
直径3cm
2
台
养护

主要检测设备投入方案一览表
序号
1设备名称
型号规格
单位
数量
备注
1
全站仪

台
1
测量放线
2
水准仪

台
1
抄平
3
钢卷尺
50m
把
2

主要劳动力投入方案
序号
主要工种

人数

备注
1
管理人员
4人

2
测量员
4人

3
平安员
2人

4
质检员
2人

5
砌筑工
15 A

6
搬运工
6人

7
机械工
6人

第3章施工方法及工艺
3.1总体施工方案概述
护坡采用常规施工工艺施工，经测量放样后先开挖护坡根底，并检验合格， 同时对施工所用的砂、水泥、块石、水等检测，检测合格后开场进展护坡的施工。 施工工艺流程如下列图所示：
主要施工方法、工艺3. 2准备工作

3. 2准备工作

3. 2. 1测量放线：
由测量工程师根据图纸放出护坡的轴线控制桩，做好水准点，拉线确 定好护坡坡度。
3. 2. 2现场布置：
根据现场情况确定砂石材料等的分类堆放地，机具设备的摆放位置，材 料堆放场地设在护坡坡脚5口以外，并将材料堆放场地硬化，材料堆放下 垫上盖，以保证施工材料不受污染。
3. 2. 3选择具有丰富施工经历的专业施工人员组建浆砌护坡施工队伍。
3. 3砌石施工及质量要求1、石料等级应符合设计、标准要求。
2、石料应强韧、密实、巩固与耐久，质地适当细致，色泽均匀，无风化剥落和 裂纹及构造缺陷。
3、石料不得含有阻碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他 有害物质。石料的运输、储存和处理，应不使有过量的损坏和废料。
4、砂浆标号M7. 5采用人工砌筑，砂浆拌和采用搅拌机拌和砂浆。
5、在砌筑前每一石块均应用干净水洗净，其下铺设10cm砂垫层，垫层亦应干 净并湿润。
6、如果石块松动或砌缝开裂，应将石块提起，将垫层砂浆与砌缝砂浆清扫干净, 然后将石块重铺砌在新砂浆上。
7、在砂浆凝固前应将外露缝勾好，勾缝深度不小于20mmo如条件不允许时，应 在砂浆未凝固前，将砌缝砂浆刮深不小于20mm,为以后勾缝作准备。
8、砌体应分层砌筑，体积较大的石块由专人用风钻配合楔子破碎，然后两人一 组将规那么的块石搬运至砌筑区域，注意搬运块石时轻拿轻放，砌筑上层块 石时不应振动下层，砌筑完成后24小时内不能在坡面上行走，不准在己砌 好的砌体上抛掷、滚动翻转或敲击石块。砂浆、石块不得顺坡溜至砌筑部位。
10、护坡坡面应平整、坡度正确，皮带缝宽度不小于2.5cm。施工过程中通过坡 底、坡顶拉线控制坡面的平整度和坡度。
3.4试验抽检
在施工过程中按照标准要求对砂、水泥、块石随、水随机抽样，砂浆按 要求制取试压块做试件。
3. 5锥坡养护
护坡施工完成砂浆初凝后开场洒水养护，安装直径3cm水泵抽水喷洒， 根据天气情况调整养护次数，养护持续7〜14天。
第四章 质量、平安文明施工保证控制措施
4. 1质量保证控制措施
工程部成立以工程经理为组长的施工组织管理机构，对施工进度、质量、 平安进展全面的管理。
施工组织、质量管理机构图

4. 2平安、文明施ZI施工作业班组1、对施工平安工作应/彻“平安第一，预防为主'「的方针,严格遵守？公路工 程施工平安技术规程?(JTJ076—95)的有关规定，制订平安制度和采取平安 措施，并负责检查实施情况，切实做到施工平安。对所有进入工地现场施工 的作业人员进展平安教育，讲授平安知识。
2、人行通道处设置平安警示牌，对存在平安隐患的地方采取相应的平安防护措 施。在施工作业中应采取各种有效的防护措施，做好照明、防尘、防水、降 温等，保护环境卫生，保障施工人员的安康和生产平安。
3、施工现场临时电线线路必须符合？施工临时用电平安技术标准?(JGJ46-2005) 的要求，严禁任意拉线接电。
4、加强宣传活动，统一思想，增强文明施工和加强现场管理的自觉性。
5、结合本工程实际情况，在经理部及各负责人中明确分工，落实文明施工现场 责任区，制定相应规章制度，确保文明施工现场管理有章可循。
6、合理布置场地，各项临时设施必须符合规定标准，做到场地整洁、道路平顺、 排水畅通、标志醒目、生产环境到达标准作业要求。
7、现场工程概况牌、施工组织网络牌、平安纪律牌、平安宣传牌、施工总平面 图要设置齐全，规格统一，内容完整，位置醒目。
8、施工现场坚持工完料清，不留垃圾杂物，余料备用品集中整齐堆放，及时处 理。施工废水严禁乱排乱放。
9、施工中与周围群众处好关系，尽量防止施工扰民。施工中控制噪音，防止产 生噪音污染。
10、做好施工、生活垃圾的处理工作，防止污染环境。
11、加强检查监视，从严要求，持之以恒，使文明施工现场管理真正抓出成效。
12、严格作业标准，实行标准化作业。
13、按照业主及建立主管部门的指示要求，同时认真听取驻地监理的意见，协调 好各方面的关系，搞好平安生产和文明施工，争创平安文明标准工地。
