制作衣服夹子模型

教学班级：13级计算机应用4班
授课教师：王竟成
教学目的：让学生掌握用绘制曲线的方法创建模型
教学内容：曲线绘制，倒角修改器的使用，布尔运算
重 点：曲线绘制
难 点：曲线绘制
清点人数
教学过程：
一、 任务分析
1、 观察制作成型的衣服夹子模型，请同学们分析制作要点。
2、 讲解建模方法：
（1）、绘制曲线
（2）、倒角修改器
（3）、布尔运算
二、制作方法
1、绘制夹子轮廓线
（1）、创建面板→图形→线
（2）、在顶视图中粗略绘制夹子的封闭轮廓线
（3）、在修改面板中进入顶点层级仔细调整曲线
（4）、选中所有方形拐角的点，单击属性栏中的“圆角”按钮，在视图中拖动生成圆角
2、倒角成型
（1）、完成线的绘制，取消顶点层级的选择，单击修改器列表中的“倒角”命令。
（2）、设置倒角参数值：片段：3；级别1：高度值2，轮廓值1.2；级别2：高度值30；
级别3：高度值2，轮廓值-1.2。
3、 布尔运算对物体修改

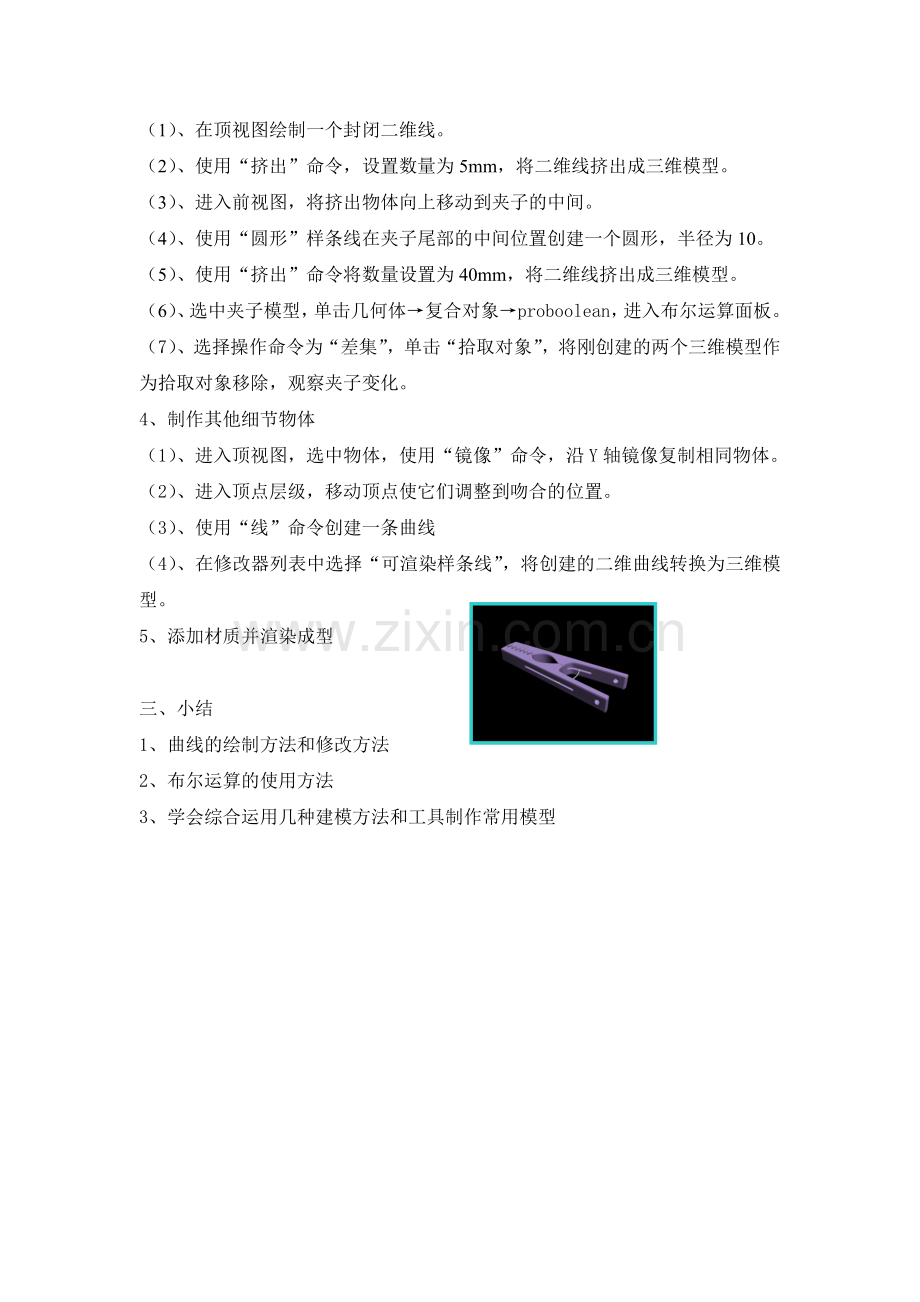

（1）、在顶视图绘制一个封闭二维线。
（2）、使用“挤出”命令，设置数量为5mm，将二维线挤出成三维模型。
（3）、进入前视图，将挤出物体向上移动到夹子的中间。
（4）、使用“圆形”样条线在夹子尾部的中间位置创建一个圆形，半径为10。
（5）、使用“挤出”命令将数量设置为40mm，将二维线挤出成三维模型。
（6）、选中夹子模型，单击几何体→复合对象→proboolean，进入布尔运算面板。
（7）、选择操作命令为“差集”，单击“拾取对象”，将刚创建的两个三维模型作为拾取对象移除，观察夹子变化。
4、制作其他细节物体
（1）、进入顶视图，选中物体，使用“镜像”命令，沿Y轴镜像复制相同物体。
（2）、进入顶点层级，移动顶点使它们调整到吻合的位置。
（3）、使用“线”命令创建一条曲线
（4）、在修改器列表中选择“可渲染样条线”，将创建的二维曲线转换为三维模型。
5、添加材质并渲染成型

三、小结
1、曲线的绘制方法和修改方法
2、布尔运算的使用方法
3、学会综合运用几种建模方法和工具制作常用模型
